2013 CITROEN C4 SPACETOURER audio

II
50
ECRANE MULTIFUNCŢIE
ECRAN MULTIFUNCTIONALMyWay

Ecranul permite afi sarea urmatoarelor
informaţii:


- ora,

- data,

- temperatura exterioară,

Cand temperatura exterioara este
cuprinsa intre +3 °C si -3 °C, valoa-
rea afi şată clipeşte; risc de polei.
Temperatura exterioara afi sata poa-
te fi mai mare decat temperatura
reala, cand vehiculul stationeaza in
plin soare.

- mesajele de alertă şi cele privind
starea de funcţionare a vehiculu-
lui, afi şaje temporare,

- funcţiile audio,

- calculatorul de bord (vezi la sfar-
situl capitolului),

- rezultatul masurarii spatiului dis-
ponibil,

- asistarea la parcare grafi ca,

- informaţiile de la sistemul de na-
vigaţie imbarcat.


Comenzi

Afisare pe ecran

Din motive de siguranţă, confi gu-
rarea ecranului multifuncţional de
către conducator trebuie realizată
imperativ cu vehiculul oprit. Puteti apasa pe:


A.
Acces la meniul contextual.

B.
Navigatie in meniurile de pe
ecran.

C.
Validarea selectiei alese din me-
niuri sau a valorii modifi cate.

D.
Abandonarea operatiei in curs.

E.
Selectarea afi sarii principale
(data, sistem audio-CD/radio, te-
lefon, harta, navigatie si calcula-
tor de bord).

B
sau F.
In meniuri, navigatie, alege-
rea activarii/dezactivarii func-
tiilor si alegerea reglajelor. Pentru a alege una dintre aplicaţii:


)

apăsaţi pe tasta dedicată "RADIO"
,
"MUSIC"
, "NAV"
, "TRAFFIC"
,
"SETUP"
sau "PHONE"
pentru a
accede la meniul corespunzător,

Pentru mai multe detalii asupra
acestor aplicaţii, consultaţi capitolul
"Audio şi telematică".


Meniuri pe panou

II
51
ECRANE MULTIFUNCŢIE


Meniu "SETUP"




)
Apăsaţi pe tasta "SETUP"
pentru
a accede la meniul de confi gurare.
Vă permite alegerea următoarelor
funcţii:


- "Limbă",

- "Dată şi oră",

- "Afi şaj",

- "Parametri vehicul",

- "Unităţi",

- "Parametri sistem".



Limba
Acest meniu vă permite alegerea limbii
afi şajului: Deutsch, English, Espanol,
Français, Italiano, Nederlands, Polski,
Portugues, Türkçe * .

*
În funcţie de destinaţie.
Data si ora
Acest meniu permite reglarea da-
tei şi orei, formatul datei şi formatul
orei (vezi capitolul "Audio şi telema-
tică").

Afi saj

Acest meniu vă permite reglarea lu-
minozităţii ecranului, armonia culorilor
acestuia şi culoarea hărţii (mod de zi/
noapte sau auto).


Parametri vehicul
Acest meniu permite activarea sau
neutralizarea anumitor echipamente
de conducere şi confort:


- ştergător de lunetă cuplat cu
marşarierul (consultaţi capitolul
"Vizibilitate"),

- iluminat de însoţire (consultaţi
capitolul "Vizibilitate"),

- proiectoare direcţionale (consultaţi
capitolul "Vizibilitate"),

- iluminare de ambianta (consultaţi
capitolul "Vizibilitate"),

- functii automate (actionare/eli-
berare automata) ale franei de
stationare electrice * ,

- selectivitatea deschiderilor,

- lumini de zi (consultaţi capitolul
"Vizibilitate"),

Unitati de masura
Acest meniu permite alegerea uni-
tăţilor de măsură: temperatură (°C
sau °F) şi consum (km/l, l/100 sau
mpg).

Parametri sistem
Acest meniu vă permite revenirea
la confi guratia din uzina, afi şarea
versiunii softului şi activarea defi lării
textelor.

II
52
ECRANE MULTIFUNCŢIE
ECRAN MULTIFUNCTIONAL
NAVIDRIVE

Afisare pe ecran

Ecranul permite afi sarea informatiilor
urmatoare:


- ora,

- data,

- temperatura exterioara,
Cand temperatura exterioară
este cuprinsa intre -3 °C si +3 °C,
afi sajul temperaturii palpaie (risc
de polei). Temperatura exterioara
afi sata poate fi mai mare decat
cea reala, in cazul in care vehicu-
lul stationeaza la soare.

- mesajele de avertizare si starea
functiilor vehiculului, afi sate tem-
porar,
Din ratiuni de siguranta, confi gu-
rarea ecranului multifunctional de
catre conducator trebuie efectuata
cu vehiculul oprit.

Comenzi



A.
Acces la "Meniul general".

B.
Navigatie in meniurile ecranului.

C.
Validarea selectiei in meniuri a
functiei alese sau a valorii modi-
fi cate.

D.
Abandonarea operatiei in curs
sau retur la afi sarea precedenta.

E.
Selectarea afi sarii principale
(data, radio-CD/audio, telefon,
harta, navigatie si calculator de
bord).

B
sau F.
In meniuri, navigatie, opti-
unea activarii/dezactivarii
functiilor si setarilor.
- functiile audio,

- calculatorul de bord (vezi la sfar-
situl capitolului),

- rezultatul masurarii spatiului dis-
ponibil,

- asistare la parcare, grafi ca,

- informatiile de la sistemul de na-
vigatie imbarcat.

II
53
ECRANE MULTIFUNCŢIE


Meniu General


Informatii Trafi c

Navigatie/Ghidare


Harta


Functii Audio


Telematica


Confi gurare

,

pentru a confi gura afi sajul
(data, ora...) si stabilirea pa-
rametrilor vehiculului

Video


Diagnosticare Vehicul



- "Jurnal de alerte",

- "Stare functii".
Apasati pe tasta A
pentru a afi sa
"Meniul General":
CALCULATOR DE BORD
Sistemul vă oferă informaţii instan-
tanee asupra parcursului efectuat
(autonomie, consum...).

Ecran monocrom A


Afi şarea datelor


)
Apăsaţi mai mult de două secun-
de pe comandă, pentru a aduce la
zero distanţa parcursă, consumul
mediu şi viteza medie.


Aducerea la zero Datele afi şate de calculatorul de
bord sunt următoarele:


- autonomia,

- consumul instantaneu,

- distanţa parcursă,

- consumul mediu,

- viteza medie.

)
La apăsarea următoare, se revine
la afi şajul curent.



)
Apăsaţi pe butonul afl at la extre-
mitatea comenzii ştergătoare-
lor

de geamuri
, pentru afi şarea
succesivă a diferitelor date din
calculatorul de bord.

VI
108
AMENAJĂRI
COVORAŞ

Dispozitiv amovibil pentru protecţia
mochetei.

Montare

La prima montare, pe partea şoferu-
lui, utilizaţi doar fi xările din săculeţul
ataşat.
Celelalte covoraşe sunt doar aşezate
pe mochetă.


Demontare

Pentru demontare în partea şoferului:


)

trageţi scaunul la maxim catre inapoi,


)
declipsaţi fi xările,

)
scoateţi covoraşul.



Remontare

Pentru remontare în partea şoferului:


)
poziţionaţi corect covoraşul,

)

prindeţi fi xările apăsând pe acestea,


)
verifi caţi prinderea corectă a co-
voraşului. Pentru a preveni riscul de blocare
a pedalelor:


- folosiţi numai covoraşe adapta-
te dispozitivelor de fi xare deja
existente în vehicul; folosirea
lor este absolut necesară,

- nu suprapuneţi niciodată un co-
voraş peste altul.

COMPARTIMENTE PE USA

Usa fata

Compartimentele de pe usile din
fata pot primi obiecte cu un volum
echivalent unei sticle de 1,5 litri.
Pot fi echipate cu sistem de iluminat
cu aprindere automata, la apropie-
rea mainilor de interiorul comparti-
mentelor.
Luminile se sting automat la scurt
timp dupa retragerea mainilor.


Usa spate

Compartimentele de pe usile din
spate pot primi obiecte cu un volum
echivalent unei sticle de 0,5 litri.
USB BOX

Acest modul de conectare, compus dintr-
un conector de tip JACK si un port USB,
este amplasat pe consola centrala.
El permite conectarea unui echipament
portabil, de tip iPod
® , sau memory stick,
avand un conector USB.
Echipamentul permite redarea formatelor
sau fi sierelor prin transmiterea lor catre
aparatura audio a vehiculului, utilizand
sistemul de difuzoare existent in vehicul.
Redarea fi sierelor poate fi gestionata prin
utilizarea comenzilor situate in spatele vo-
lanului, sau pe panoul sistemului audio,
vizualizarea fi ind posibila pe ecranul mul-
tifunctional.



Pe durata utilizarii sale, acumulato-
rul echipamentului portabil se poate
reincarca automat.



Pentru mai multe detalii privind uti-
lizarea acestui echipament, consul-
tati capitolul "Audio si Telematica".

VIII
130
SIGURANŢĂ


Reactivare
Aceste sisteme se reactivează auto-
mat la fi ecare taiere a contactului, sau
cand viteza creşte peste 50 km/h.


)

Apăsaţi din nou butonul "ESP OFF"

pentru a le reactiva manual.



Anomalie de functionare
Aprinderea acestui martor,
însoţită de un semnal sonor
şi de un mesaj pe ecranul
multifuncţional indică o dis-
funcţie a acestor sisteme.
Verifi cati in reteaua CITROËN sau
la un Service autorizat. Sistemele ASR/ESP oferă un sur-
plus de siguranţă la condusul nor-
mal, dar nu trebuie să incite şoferul
să rişte inutil sau să ruleze cu vite-
ză prea mare.
Funcţionarea acestor sisteme este
asigurată sub rezerva respectării in-
dicaţiilor constructorului referitoare
la roţi (pneuri şi jante), elementele
sistemului de frânare, elementele
electronice, procedurile de montare
şi intervenţie.
După un impact, prezentaţi pentru
verifi care aceste sisteme la reţeaua
CITROËN sau la un Service auto-
rizat.

APEL DE URGENŢĂ SAU DE ASISTENŢĂ

Acest dispozitiv permite lansarea
unui apel de urgenţă către servici-
ile de urgenţă sau către platforma
CITROËN dedicată.
Pentru mai multe detalii asupra
acestui echipament, consultaţi capi-
tolul "Audio şi telematică".

IX
160
CONDUCERE

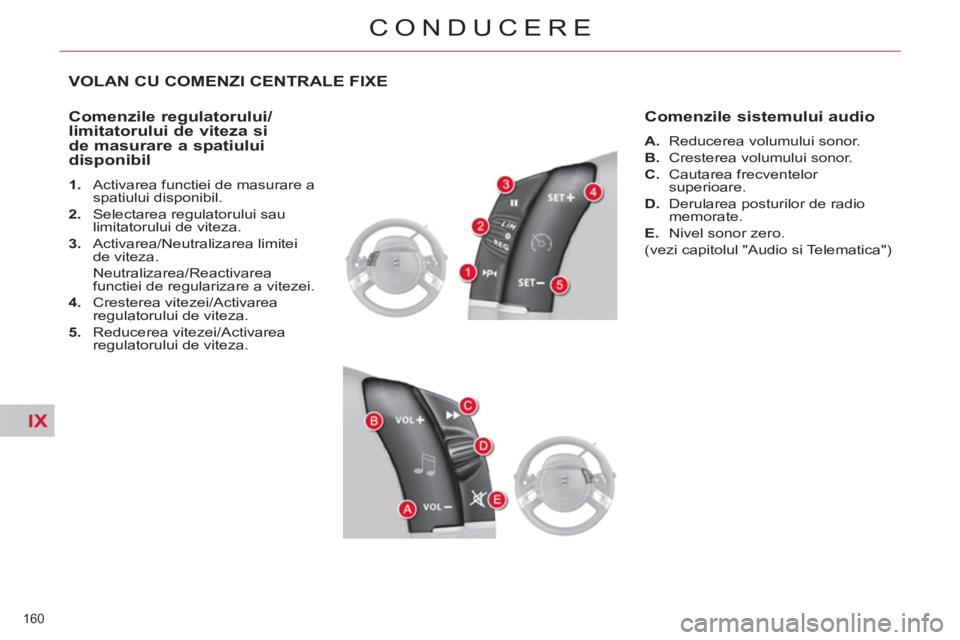

VOLAN CU COMENZI CENTRALE FIXE

Comenzile regulatorului/
limitatorului de viteza si
de masurare a spatiului
disponibil


1.
Activarea functiei de masurare a
spatiului disponibil.

2.
Selectarea regulatorului sau
limitatorului de viteza.

3.
Activarea/Neutralizarea limitei
de viteza.
Neutralizarea/Reactivarea
functiei de regularizare a vitezei.

4.
Cresterea vitezei/Activarea
regulatorului de viteza.

5.
Reducerea vitezei/Activarea
regulatorului de viteza.



Comenzile sistemului audio



A.
Reducerea volumului sonor.

B.
Cresterea volumului sonor.

C.
Cautarea frecventelor
superioare.

D.
Derularea posturilor de radio
memorate.

E.
Nivel sonor zero.
(vezi capitolul "Audio si Telematica")

IX
161
CONDUCERE

Comenzile functiilor
optionale


1.
Preluare/Incheiere apel (vezi ca-
pitolul "Audio si Telematica").

2.
Reostat pentru iluminatul postului
de conducere.

3.
Activarea functiei de recunoas-
tere vocala (vezi capitolul "Audio
si Telematica").

4.
Tasta personalizabila:


- aprinderea/stingerea plafonie-
rei sau

- diagnoza
Pentru afi sarea meniului de per-
sonalizarea a acestei comenzi,
apasati timp de mai mult de
doua secunde pe comanda.

5.
Recircularea aerului.



Comenzile ecranului
multifunctional


A.
Selectarea tipului de informatii
afi sate in partea dreapta a afi sa-
jului (radio, calculator de bord,
navigatie/ghidare…).
Pentru afi sajul multifunctiuni A,
optarea pentru activarea/dezac-
tivarea functiilor si efectuarea re-
glajelor personale.

B.
Acces la "Meniul general" * .

C.
Validarea functiei alese sau
valorii modifi cate.
Preluati/Incheiati un apel (vezi
capitolul "Audio si Telematica").

D.
Derularea pe afi sajul multifunc-
tional.

E.
Anularea operatiei in curs sau
revenirea la afi sajul precedent.


*
Conform unor reglementari natio-
nale, comanda "Meniu" este dez-
activata in rulare.
