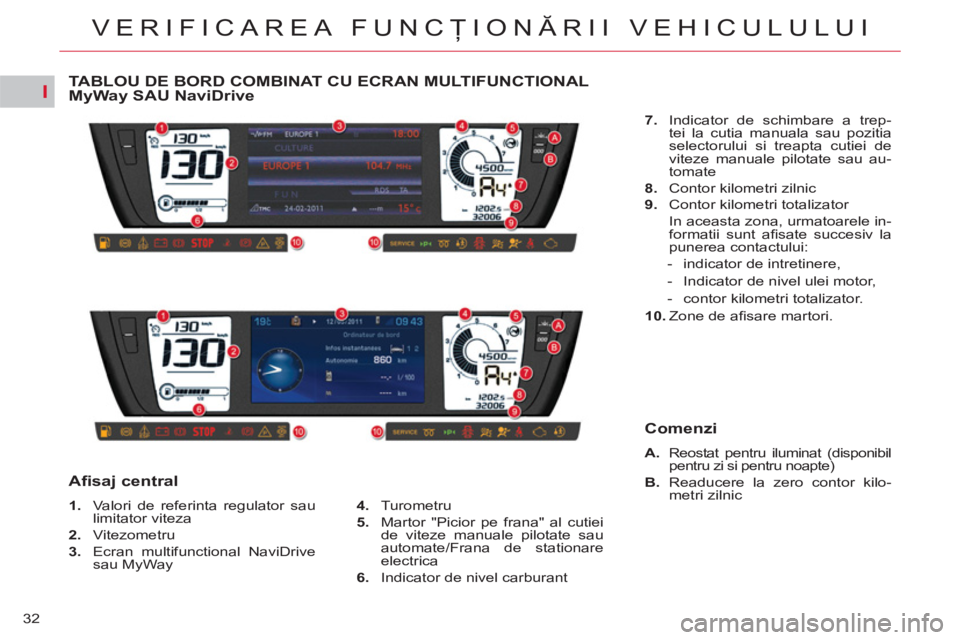

VERIFICAREA FUNCŢIONĂRII VEHICULULUI
TABLOU DE BORD COMBINAT CU ECRAN MULTIFUNCTIONAL MyWay SAU NaviDrive



1.
Valori de referinta regulator sau
limitator viteza

2.
Vitezometru

3.
Ecran multifunctional NaviDrive
sau MyWay
4.
Turometru

5.
Martor "Picior pe frana" al cutiei
de viteze manuale pilotate sau
automate/Frana de stationare
electrica

6.
Indicator de nivel carburant

A.
Reostat pentru iluminat (disponibil
pentru zi si pentru noapte)

B.
Readucere la zero contor kilo-
metri zilnic



Afisaj central
Comenzi


7.
Indicator de schimbare a trep-
tei la cutia manuala sau pozitia
selectorului si treapta cutiei de
viteze manuale pilotate sau au-
tomate

8.
Contor kilometri zilnic

9.
Contor kilometri totalizator
In aceasta zona, urmatoarele in-
formatii sunt afi sate succesiv la
punerea contactului:


- indicator de intretinere,

- Indicator de nivel ulei motor,

- contor kilometri totalizator.

10.
Zone de afi sare martori.

II
45
ECRANE MULTIFUNCŢIE
ECRAN MONOCROM A

Afisare pe ecran

Ecranul permite afi sarea informatiilor
urmatoare:


- ora,

- data,

- temperatura exterioara,
Cand temperatura exterioară
este cuprinsa intre -3 °C si +3 °C,
afi sajul temperaturii clipeste (risc
de polei). Temperatura exteri-
oara afi sata poate fi superioara
celei reale, daca vehiculul statio-
neaza la soare.

- sursa audio in curs de ascultare,

- calculatorul de bord (vezi la sfar-
situl capitolului).
Mesaje de alerta (ex: "Sistem anti-
poluare defect") sau informatii (ex:
"Portbagaj deschis") pot aparea
temporar. Acestea pot fi sterse prin
apasare pe tasta "ESC"
.

A.
Acces la "Meniu general".

B.
Navigatie in meniurile ecranului.

C.
Validarea selectiei in meniuri a
functiei alese sau valorii modifi -
cate.

D.
Abandonarea operatiei in curs.

E.
Selectarea tipului de informatie
(data, radio-CD si calculator de
bord).

B
sau F.
In meniuri, navigatie, opti-
unea activarii/dezactivarii
functiilor si reglajelor.

)
Apasati pe tasa A
, apoi cu B
, aveti
acces la meniurile urmatoare:


- radio - CD,

- confi gurare vehicul,

- optiuni,

- reglaje afi saj,

- limbi,

- unitati.

)
Apasati pe tasta C
pentru a valida.



Comenzi
Meniu General

Din ratiuni de siguranta, confi gu-
rarea ecranului multifunctional de
catre conducator trebuie sa se
faca cu vehiculul oprit.

II
47
ECRANE MULTIFUNCŢIE
ECRAN MONOCROM C
Meniu General

Afisare pe ecran
Comenzi

Ecranul permite afi sarea urmatoarelor
informatii:


- ora,

- data,

- temperatura exterioara,
Cand temperatura exterioară
este cuprinsa intre -3 °C si +3 °C,
afi sajul temperaturii clipeste (risc
de polei). Temperatura exterioara
afi sata poate fi superioara celei
reale, daca vehiculul stationeaza
la soare.

- sursa audio ascultata,

- calculatorul de bord (vezi la fi na-
lul capitolului),

- rezultatul masurarii spatiului dis-
ponibil,

- asistarea grafi ca la parcare.
Mesaje de alerta (ex: "Sistem anti-
poluare defect") sau informatii (ex:
"Portbagaj deschis") pot sa apara
temporar. Acestea pot fi sterse apa-
sand pe tasta "ESC"
. Din motive de siguranta, confi gu-
rarea ecranului multifunctional de
catre conducator trebuie facuta
cu vehiculul oprit.

A.
Acces la "Meniul general".

B.
Navigarea in meniurilor ecranului.

C.
Validarea selectiei in meniuri a
functiei alese sau valorii modifi -
cate.

D.
Abandonarea operatiei in curs.

E.
Selectarea tipului de informatie
(data, radio-CD/audio, telefon si
calculator de bord).

B
sau F.
In meniuri, navigatie, opti-
unea activarii/dezactivarii
functiilor si reglajelor.

)
Apasati pe tasa A
, apoi cu B
,
aveti acces la meniurile urma-
toare:


- functii audio,

- calculator de bord,


- personalizare-confi gurare,

- telefon (kit maini-libere).

)
Apasati pe tasta C
pentru validare.

II
50
ECRANE MULTIFUNCŢIE
ECRAN MULTIFUNCTIONALMyWay

Ecranul permite afi sarea urmatoarelor
informaţii:


- ora,

- data,

- temperatura exterioară,

Cand temperatura exterioara este
cuprinsa intre +3 °C si -3 °C, valoa-
rea afi şată clipeşte; risc de polei.
Temperatura exterioara afi sata poa-
te fi mai mare decat temperatura
reala, cand vehiculul stationeaza in
plin soare.

- mesajele de alertă şi cele privind
starea de funcţionare a vehiculu-
lui, afi şaje temporare,

- funcţiile audio,

- calculatorul de bord (vezi la sfar-
situl capitolului),

- rezultatul masurarii spatiului dis-
ponibil,

- asistarea la parcare grafi ca,

- informaţiile de la sistemul de na-
vigaţie imbarcat.


Comenzi

Afisare pe ecran

Din motive de siguranţă, confi gu-
rarea ecranului multifuncţional de
către conducator trebuie realizată
imperativ cu vehiculul oprit. Puteti apasa pe:


A.
Acces la meniul contextual.

B.
Navigatie in meniurile de pe
ecran.

C.
Validarea selectiei alese din me-
niuri sau a valorii modifi cate.

D.
Abandonarea operatiei in curs.

E.
Selectarea afi sarii principale
(data, sistem audio-CD/radio, te-
lefon, harta, navigatie si calcula-
tor de bord).

B
sau F.
In meniuri, navigatie, alege-
rea activarii/dezactivarii func-
tiilor si alegerea reglajelor. Pentru a alege una dintre aplicaţii:


)

apăsaţi pe tasta dedicată "RADIO"
,
"MUSIC"
, "NAV"
, "TRAFFIC"
,
"SETUP"
sau "PHONE"
pentru a
accede la meniul corespunzător,

Pentru mai multe detalii asupra
acestor aplicaţii, consultaţi capitolul
"Audio şi telematică".


Meniuri pe panou

II
52
ECRANE MULTIFUNCŢIE
ECRAN MULTIFUNCTIONAL
NAVIDRIVE

Afisare pe ecran

Ecranul permite afi sarea informatiilor
urmatoare:


- ora,

- data,

- temperatura exterioara,
Cand temperatura exterioară
este cuprinsa intre -3 °C si +3 °C,
afi sajul temperaturii palpaie (risc
de polei). Temperatura exterioara
afi sata poate fi mai mare decat
cea reala, in cazul in care vehicu-
lul stationeaza la soare.

- mesajele de avertizare si starea
functiilor vehiculului, afi sate tem-
porar,
Din ratiuni de siguranta, confi gu-
rarea ecranului multifunctional de
catre conducator trebuie efectuata
cu vehiculul oprit.

Comenzi



A.
Acces la "Meniul general".

B.
Navigatie in meniurile ecranului.

C.
Validarea selectiei in meniuri a
functiei alese sau a valorii modi-
fi cate.

D.
Abandonarea operatiei in curs
sau retur la afi sarea precedenta.

E.
Selectarea afi sarii principale
(data, radio-CD/audio, telefon,
harta, navigatie si calculator de
bord).

B
sau F.
In meniuri, navigatie, opti-
unea activarii/dezactivarii
functiilor si setarilor.
- functiile audio,

- calculatorul de bord (vezi la sfar-
situl capitolului),

- rezultatul masurarii spatiului dis-
ponibil,

- asistare la parcare, grafi ca,

- informatiile de la sistemul de na-
vigatie imbarcat.

II
53
ECRANE MULTIFUNCŢIE


Meniu General


Informatii Trafi c

Navigatie/Ghidare


Harta


Functii Audio


Telematica


Confi gurare

,

pentru a confi gura afi sajul
(data, ora...) si stabilirea pa-
rametrilor vehiculului

Video


Diagnosticare Vehicul



- "Jurnal de alerte",

- "Stare functii".
Apasati pe tasta A
pentru a afi sa
"Meniul General":
CALCULATOR DE BORD
Sistemul vă oferă informaţii instan-
tanee asupra parcursului efectuat
(autonomie, consum...).

Ecran monocrom A


Afi şarea datelor


)
Apăsaţi mai mult de două secun-
de pe comandă, pentru a aduce la
zero distanţa parcursă, consumul
mediu şi viteza medie.


Aducerea la zero Datele afi şate de calculatorul de
bord sunt următoarele:


- autonomia,

- consumul instantaneu,

- distanţa parcursă,

- consumul mediu,

- viteza medie.

)
La apăsarea următoare, se revine
la afi şajul curent.



)
Apăsaţi pe butonul afl at la extre-
mitatea comenzii ştergătoare-
lor

de geamuri
, pentru afi şarea
succesivă a diferitelor date din
calculatorul de bord.

II
54
ECRANE MULTIFUNCŢIE





CALCULATOR DE BORD

Sistem ce vă oferă, pe ecranul mul-
tifunctional, informaţii instantanee
asupra treseului efectuat (autonomie,
consum, …).

Ecran monocrom C

Ecran color MyWay sau
NaviDrive

Afi sarea datelor

Aducerea la zero a parcursului


)
Apăsaţi pe butonul afl at la extre-
mitatea comenzii ştergătoare-
lor
, pentru afi şarea succesivă a
diferitelor seturi de date din cal-
culatorul de bord:


- setul de informaţii in-
stantanee cu:


●
autonomia,

●

consumul instantaneu,


●
distanţa rămasă de parcurs/contor de timp pentru Stop & Start,

- setul de date referitoare
la traseul " 1
" cu:


●
distanţa parcursă,

●
consumul mediu,

●
viteza medie,
pentru primul traseu.
- setul de date referitoare
la traseul " 2
" cu:


●
distanţa parcursă,

●
consumul mediu,

●
viteza medie,
pentru al doilea par-
curs.





)
Când parcursul dorit este afi şat,
apăsaţi mai mult de 2 secunde
pe comandă.
Parcursurile "1"
şi "2"
sunt indepen-
dente, dar cu utilizare identică.
Parcursul "1"
permite efectuarea,
de exemplu, de calcule zilnice, şi
parcursul "2"
calcule lunare.

II
55
ECRANE MULTIFUNCŢIE






Câteva definiţii…


Autonomie
(km sau mile)
Această valoare poate varia ca ur-
mare a schimbării stilului de condus
sau a reliefului, lucru care determi-
nă o variaţie mare a consumului in-
stantaneu.
Dacă autonomia este mai mică de
30 km, se afi şează cateva liniuţe.
După completarea carburantului cu
cel puţin 5 litri, autonomia este re-
calculată şi afi şata dacă depăşeşte
100 km.
Dacă aceste liniuţe se afi şează
continuu în locul cifrelor, consultaţi
reţeaua CITROËN sau un service
autorizat. Ea indică numărul de kilometri care
pot fi încă parcurşi cu carburantul
care a rămas în rezervor în funcţie
de consumul mediu al ultimilor kilo-
metri parcurşi.
Consum instantaneu
(l/100 km sau km/l sau mpg)

Consum mediu

(l/100 km sau km/l sau
mpg)
Aceasta este cantitatea
medie de carburant consumat de la
ultima aducere la zero a calculato-
rului.

Viteză medie
(km/h sau mph)
Aceasta este viteza medie calculată
de la ultima aducere la zero a calcu-
latorului (contactul pus).
Distanţa parcursă
(km sau mile)
Ea indică distanţa parcursă de la
ultima aducere la zero a calculato-
rului.



Distanţa rămasă de
parcurs
(km sau mile)
Aceasta este distanţa rămasă de
parcurs până la destinaţia fi nală.
Ea este calculată fi e instantaneu de
către sistemul de navigaţie dacă un
ghidaj este activat, fi e introdusă de
utilizator.
Dacă distanţa nu este introdusă, se
afi şează liniuţe în locul cifrelor.

Această funcţie nu se afi şează de-
cât începând cu 30 km/h. Este cantitatea medie de carburant
consumat de câteva secunde.
Dacă vehiculul este echipat cu Stop & Start, un contor de timp însumează
duratele de trecere în mod STOP
pentru un parcurs.
El revine la zero la fi ecare punere a
contactului cu cheia.







Contor de timp al
Stop & Start
(minute/secunde sau ore/
minute)
