183
7
Praktiske informationer
Skub blinklyset bagud for at tage det af. )Frakobl stikket til blinklyset.
)Udskift blinklyset.
Montering sker i omvendt rækkefølge.
Kontakt et autoriseret CITROËN værksted eller et andet kvalificeret værksted for at købe et blinklys.

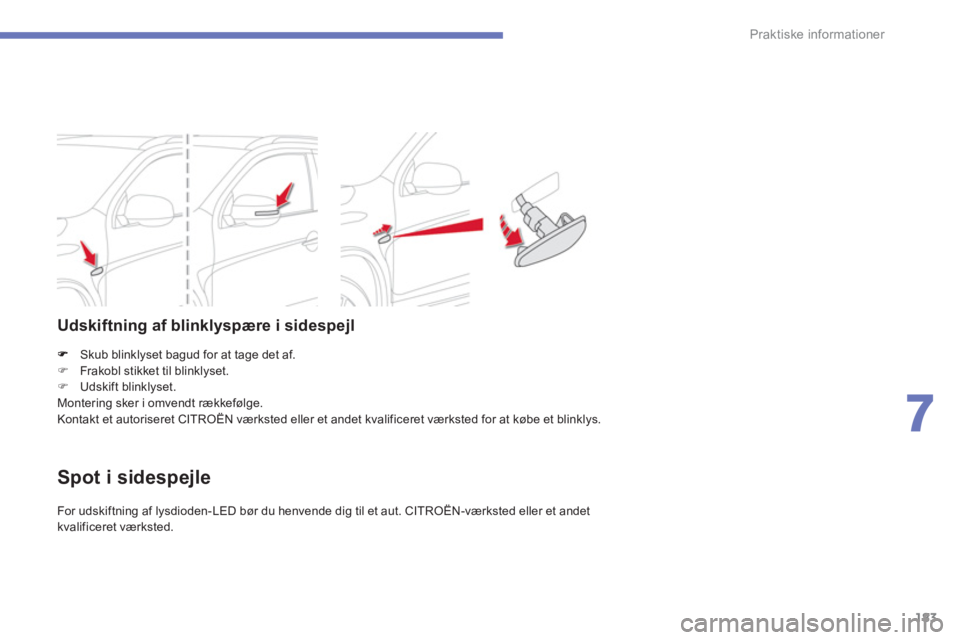

Udskiftning af blinklyspære i sidespejl
Spot i sidespejle

For udskiftning af lysdioden-LED bør du henvende dig til et aut. CITROËN-værksted eller et andet
kvalificeret værksted.

184
Praktiske informationer
1.Tredje stoplys (dioder)2.Nummerpladelys (W5W-5W)3.Tågelygte (W21W-21W)4.Baklys (W16W-16W)5.Blinklys (W Y21W-21W)6.Positionslys/stoplys (W21-5W)
Baglygter
Gule pærer, såsom blinklyspærer, skal udskiftes med pærer, der har sammespecifikationer og far ve. Disse pærer udski
ftes udefra ved bagklappen. )
Åbn bagklappen. )
Fjern de to monteringsskruer. )
Frakobl lygteenheden, og tag den forsigtigt ud ved at trække den bagud. )
Drej fatningen en kvart omgang mod
venstre, og træk den ud. ) Tag pæren ud, og udskift den.
Montering sker i omvendt rækkefølge.

Sæt lygteenhedens monteringsstifter korrekt
dvs. ud for stifterne på karrosseriet.

Udskiftning af pærer til positionslys / stoplys (6),blinklys (5) og tågelygte (3)
)Åbn bagklappen.)Før en skruetrækker ind i hullet på dækslet
for at løfte og åbne dækslet.)Drej fatningen en kvar t omgang til venstre.
)Træk i pæren og udskift den.
Montering sker i omvendt rækkefølge.
For udskiftning af disse pærer kan du også henvende dig til et autoriseret CITROËN
værksted eller et andet kvalificeret værksted.

Udskiftning af pærer til
baklys (4)

185
7
Praktiske informationer
Udskiftning af pære i
nummerpladelys (2)
)Skub lygteglasset til venstre og derefter nedad. )Drej fatningen en kvart omgang til venstre,
og tag den derefter ud. )Tag den defekte pære ud og udskift den
Montering sker i omvendt rækkefølge og ved at
trykke lygteglasset fast.
3. stoplys (lysdiode - LED) (1)
Kontakt et autoriseret CITROËN værksted eller et andet kvalificeret værksted for at få dennelygtetype udskiftet.

186
Praktiske informationer




















Udskiftning af en sikring
Ta ngen og de ekstra sikringer ligger i sikringsboksen i motorrummet.
For at få adgang hertil:)Åbn motorhjelmen (se "Eftersyn") )Klips dækslet af
)Fjern tangen )Luk omhyggeligt dækslet igen, og sørg for, at sikringsboksen er tæt

Adgang til værktøjet

Før en sikring udskiftes, skal årsagen til fejlenførst konstateres og afhjælpes. )
Kontroller, at tændingen er i position"LOCK" eller at bilens tilstand er på " OFF".)
Find den defekte sikring ved at se på glødetråden)
Brug den specielle tang til at tage sikringenud af sikringsboksen)
Udskift altid en defekt sikring med en sikring af tilsvarende styrke )
Kontroller at nummeret på sikringsboksen stemmer overens med strømstyrken, der står på sikringen og i de efter følgendeskemaer.


Udskiftning af en sikring
I orden Defekt


CITROËN fralægger sig ethvert ansvar for de udgifter, der påløber til reparationaf bilen, eller de fejl, som skyldes installation af tilbehør, som ikke er leveret eller anbefalet af CITROËN, og som ikke er installeret i henhold tilanvisningerne, specielt vedrørende udstyr, der forbruger mere end 10 milliampere.


Bilens elektriske system er beregnet til at fungere med standard- eller ekstraudstyr.
Kontakt et autoriseret CITROËNværksted eller et andet kvalificeret værksted, før du installerer andet udstyr eller elektrisk tilbehør i bilen.


Udskiftning af en sikring, der ikke er nævnt i nedenstående skemaer, vil kunnemedføre en alvorlig fejl på bilen. Kontaktet autoriseret CITROËN værksted eller et
andet kvalificeret værksted.

187
7
Praktiske informationer

Sikringer i instrumentbord

Sikringsboksen sidder nederst i
instrumentbordet (i venstre side).

Adgang til sikringerne
)Clips låget af, og træk det helt af ved at
trække det ud mod dig selv
Sikring nr.StyrkeFunk tioner
1*30 A Ventilation i kabine
2 15 A
Stoplys, 3. stoplys
310 A
Tågebaglygter
430 A
Vinduesviskere foran og rudevasker
620 A
Centrallåsning, el-styrede sidespejle
7 15 A
Radio, telematik, USB-boks, håndfrit sæt
87, 5 A
Nøgle med fjernbetjening, styreboks for aircondition,
instrumentgruppe, el-ruder, regn- og lyssensor, alarm,betjeningspanel, ratkontakter
915 A
Lys i kabine og instrumentgruppe
1015 A
Havariblink
1115 A Bagrudevisker
12 7,5
A Instrumentgruppe, multifunktionsdisplay, parkeringssensorer, sædevarme, afrimning af bagrude, el-styret skydepanel, styreboks for automatisk lygteindstilling
1315 A
Cigarettænder, tilbehørsstik
1520 A
El-styret skydepanel
1
610 A Sidespejle, radio

188
Praktiske informationer
* Maxi-sikringerne fungerer som en ekstra beskyttelse for det elektriske system. Ethvert indgreb på maxi-sikringerne skal foretages af et autoriseret CITROËN værksted eller et andet kvalificeret værksted.

Sikring nr.StyrkeFunk tioner
187,5 A
Baklys
1
915 A
Tilbehørsstik
20*30 A
Kontakter for el-ruder
21*30 A
Afrimning af bagrude
227,5 A
Afrimning af sidespejle
2
425 A
Elektrisk førersæde og passagersæde
2
530 A Sædevarme

189
7
Praktiske informationer

Sikringer i motorrum

Adgang til sikringerne
)Klips låget helt af.
Sikring nr.StyrkeFunktioner
115 A
Tågeforlygter
410 A
Horn
57,5
A Generator
620 A Forlygtespuler
7 10 A
Air
condition
920 A
Alarm
1015 A Opvarmning af vinduesviskere
11- Ikke anvendt
12-
Ikke anvendt Sikrin
gsboksen sidder i motorrummet lige (i venstre side).

190
Praktiske informationer
Sikring nr.StyrkeFunktioner
1310 A
Kørelys
14 10 A
Venstre fjernlys
1510 A
Højre fjernlys
1
620 A Venstre nær lys (xenon)
1
720 A Højre nærlys (xenon)
1810 A Venstre nær lys (halogen), manuel og automatisk indstilling af forlygter
1
910 A
Højre nærlys (halogen)
3130 A
Radioforstærker


Maxi-sikringerne fungerer som en ekstra beskyttelse for det elektriske system. Ethver t indgreb på maxi-sikringerne skal foretages af et autoriseret CITROËN værksted eller etandet kvalificeret værksted.


Luk låget meget omhyggeligt igen efter udskiftning af sikringen for at være sikker på, at sikringsboksen er tæt.
