2013 Alfa Romeo MiTo Руководство по эксплуатации и техобслуживанию (in Russian)

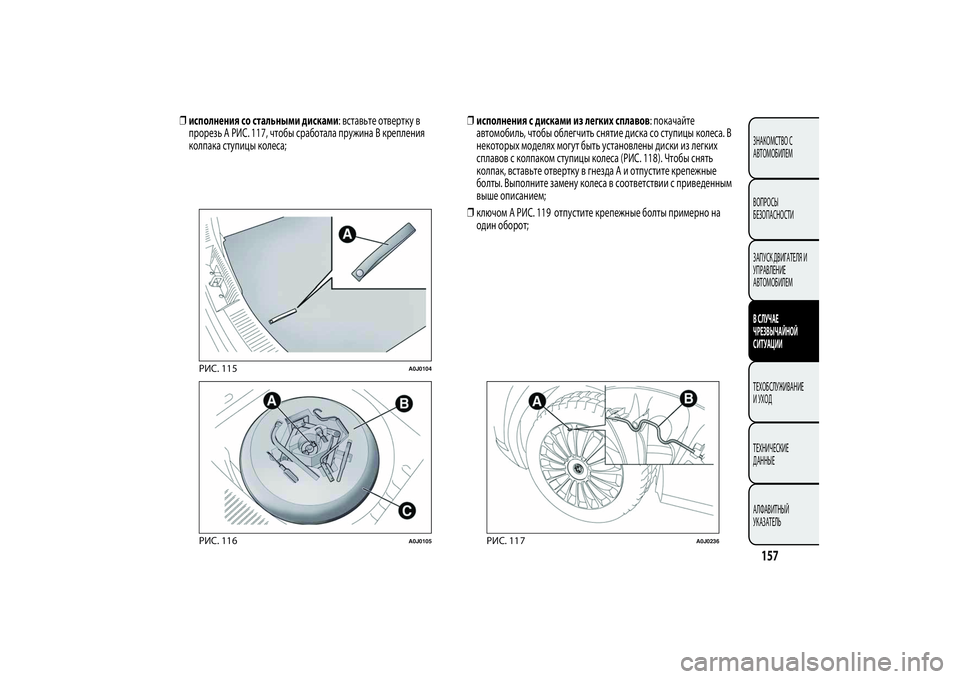

❒исполнения со стальными дисками: вставьте отвертку в
прорезь A РИС. 117, чтобы сработала пружина B крепления
колпака ступицы колеса;❒исполнения с дисками из легких сплавов: покачайте
автомобиль, чтобы облегчить снятие диска со ступицы колеса. В
некоторых моделях могут быть установлены диски из легких
сплавов с колпаком ступицы колеса (РИС. 1 ). Чтобы снять
колпак, вставьте отвертку в гнезда А и отпустите крепежные
болты. Выполните замену колеса в соответствии с приведенным
выше описанием;
❒ключом A РИС. 1 отпустите крепежные болты примерно на
один оборот;
РИС. 115
A0J0104
РИС. 116
A0J0105
РИС. 117
A0J0236
157ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМВ СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
18
19

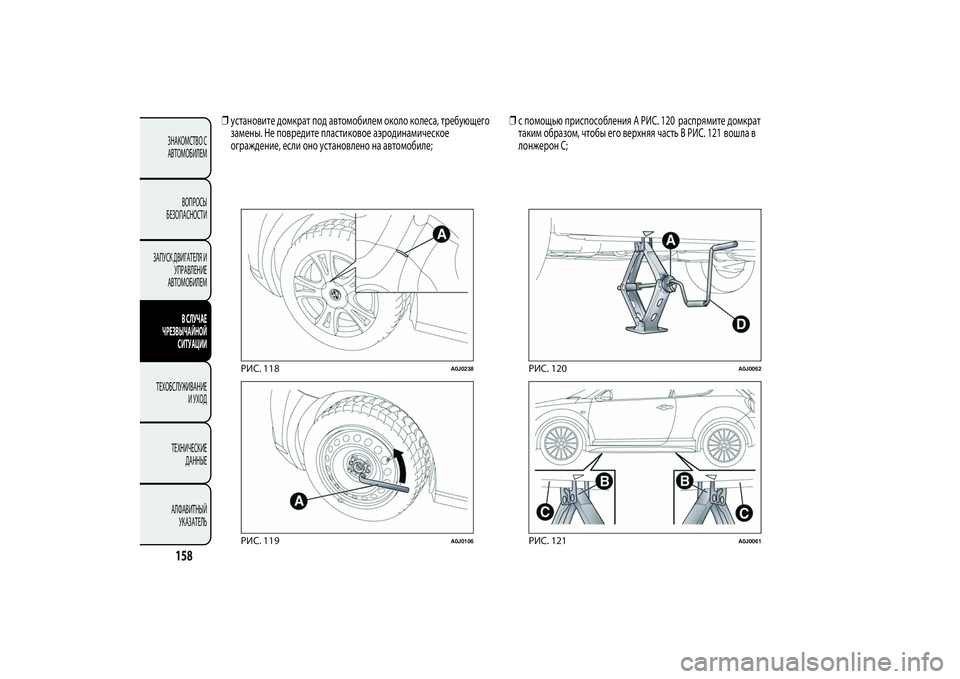

❒установите домкрат под автомобилем около колеса, требующего
замены. Не повредите пластиковое аэродинамическое
ограждение, если оно установлено на автомобиле;❒с помощью приспособления A РИС. 12 распрямите домкрат
таким образом, чтобы его верхняя часть B РИС. 12 вошла в
лонжерон C;
РИС. 118
A0J0238
РИС. 119
A0J0106
РИС. 120
A0J0062
РИС. 121
A0J0061
158ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
0
1

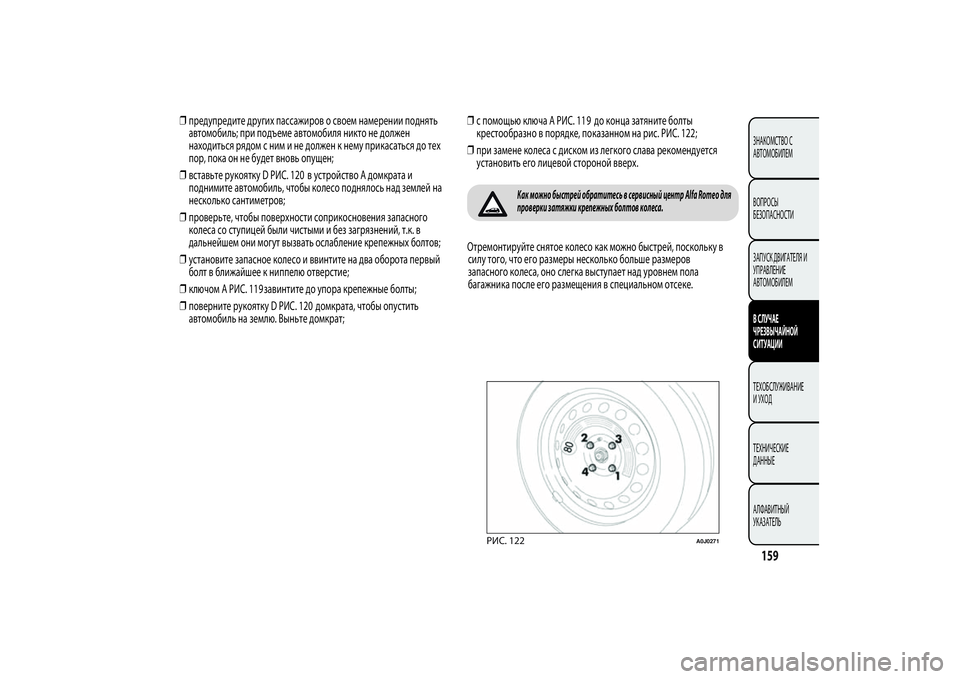

❒предупредите других пассажиров о своем намерении поднять
автомобиль; при подъеме автомобиля никто не должен
находиться рядом с ним и не должен к нему прикасаться до тех
пор, пока он не будет вновь опущен;
❒вставьте рукоятку D РИС. 12 в устройство A домкрата и
поднимите автомобиль, чтобы колесо поднялось над землей на
несколько сантиметров;
❒проверьте, чтобы поверхности соприкосновения запасного
колеса со ступицей были чистыми и без загрязнений, т.к. в
дальнейшем они могут вызвать ослабление крепежных болтов;
❒установите запасное колесо и ввинтите на два оборота первый
болт в ближайшее к ниппелю отверстие;
❒ключом A РИС. 119завинтите до упора крепежные болты;
❒поверните рукоятку D РИС. 12 домкрата, чтобы опустить
автомобиль на землю. Выньте домкрат;❒с помощью ключа A РИС. 1 до конца затяните болты
крестообразно в порядке, показанном на рис. РИС. 122;
❒при замене колеса с диском из легкого слава рекомендуется
установить его лицевой стороной вверх.
Как можно быстрей обратитесь в сервисный центр Alfa Romeo для
проверки затяжки крепежных болтов колеса.
Отремонтируйте снятое колесо как можно быстрей, поскольку в
силу того, что его размеры несколько больше размеров
запасного колеса, оно слегка выступает над уровнем пола
багажника после его размещения в специальном отсеке.
РИС. 122
A0J0271
159ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМВ СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
0
019

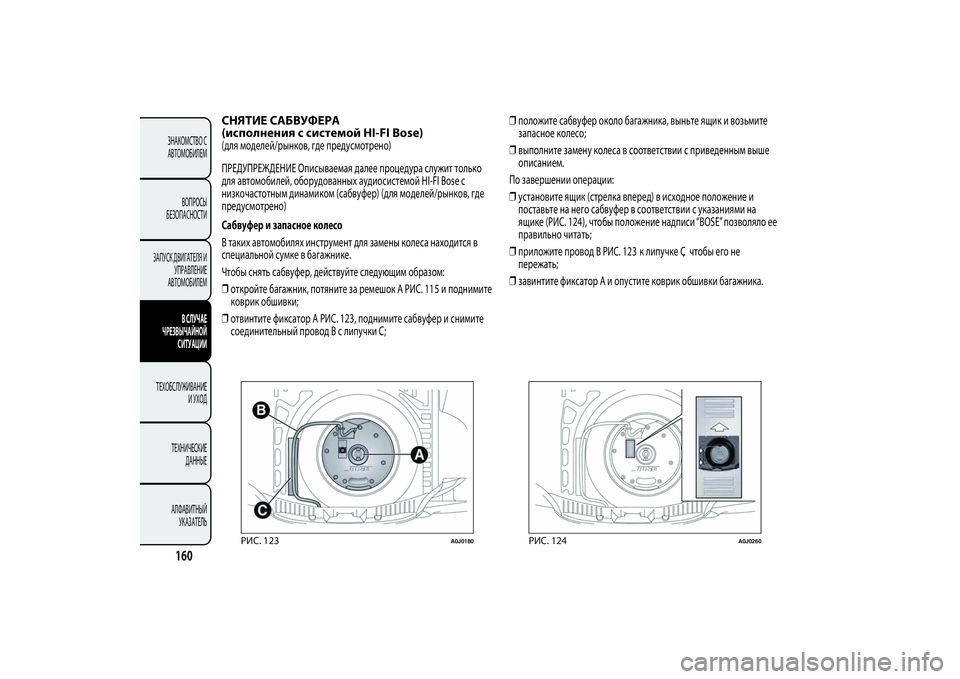

СНЯТИЕ САБВУФЕРА
(исполнения с системой HI-FI Bose)(для моделей/рынков, где предусмотрено)
ПРЕДУПРЕЖДЕНИЕ Описываемая далее процедура служит только
для автомобилей, оборудованных аудиосистемой HI-FI Bose с
низкочастотным динамиком (сабвуфер) (для моделей/рынков, где
предусмотрено)
Сабвуфер и запасное колесо
В таких автомобилях инструмент для замены колеса находится в
специальной сумке в багажнике.
Чтобы снять сабвуфер, действуйте следующим образом:
❒откройте багажник, потяните за ремешок A РИС. 1 и поднимите
коврик обшивки;
❒отвинтите фиксатор A РИС. 123, поднимите сабвуфер и снимите
соединительный провод В с липучки C;❒положите сабвуфер около багажника, выньте ящик и возьмите
запасное колесо;
❒выполните замену колеса в соответствии с приведенным выше
описанием.
По завершении операции:
❒установите ящик (стрелка вперед) в исходное положение и
поставьте на него сабвуфер в соответствии с указаниями на
ящике (РИС. 124), чтобы положение надписи “BOSE” позволяло ее
правильно читать;
❒приложите провод B РИС. 12 к липучке C, чтобы его не
пережать;
❒завинтите фиксатор A и опустите коврик обшивки багажника.
РИС. 123
A0J0180
РИС. 124
A0J0260
160ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
153

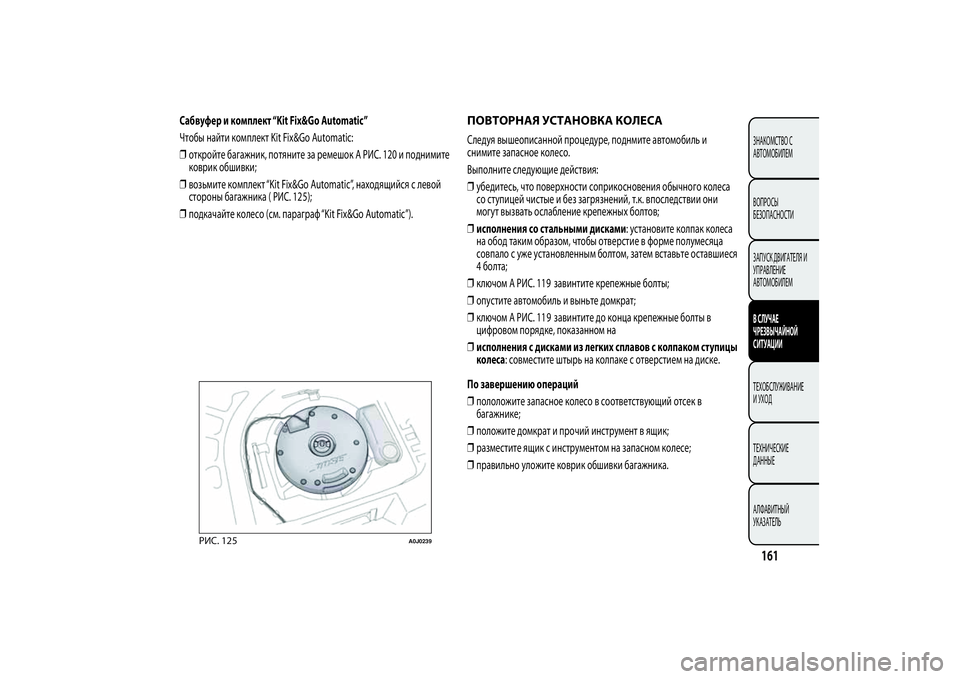

Сабвуфер и комплект “Kit Fix&Go Automatic”
Чтобы найти комплект Kit Fix&Go Automatic:
❒откройте багажник, потяните за ремешок A РИС. 120 и поднимите
коврик обшивки;
❒возьмите комплект “Kit Fix&Go Automatic”, находящийся с левой
стороны багажника ( РИС. 125);
❒подкачайте колесо (см. параграф“Kit Fix&Go Automatic”).
ПОВТОРНАЯ УСТАНОВКА КОЛЕСАСледуя вышеописанной процедуре, поднмите автомобиль и
снимите запасное колесо.
Выполните следующие действия:
❒убедитесь, что поверхности соприкосновения обычного колеса
со ступицей чистые и без загрязнений, т.к. впоследствии они
могут вызвать ослабление крепежных болтов;
❒исполнения со стальными дисками: установите колпак колеса
на обод таким образом, чтобы отверстие в форме полумесяца
совпало с уже установленным болтом, затем вставьте оставшиеся
4 болта;
❒ключом A РИС. 1 завинтите крепежные болты;
❒опустите автомобиль и выньте домкрат;
❒ключом A РИС. 1 завинтите до конца крепежные болты в
цифровом порядке, показанном на
❒исполнения с дисками из легких сплавов с колпаком ступицы
колеса: совместите штырь на колпаке с отверстием на диске.
По завершению операций
❒пололожите запасное колесо в соответствующий отсек в
багажнике;
❒положите домкрат и прочий инструмент в ящик;
❒разместите ящик с инструментом на запасном колесе;
❒правильно уложите коврик обшивки багажника.
РИС. 125
A0J0239
161ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМВ СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
19
19

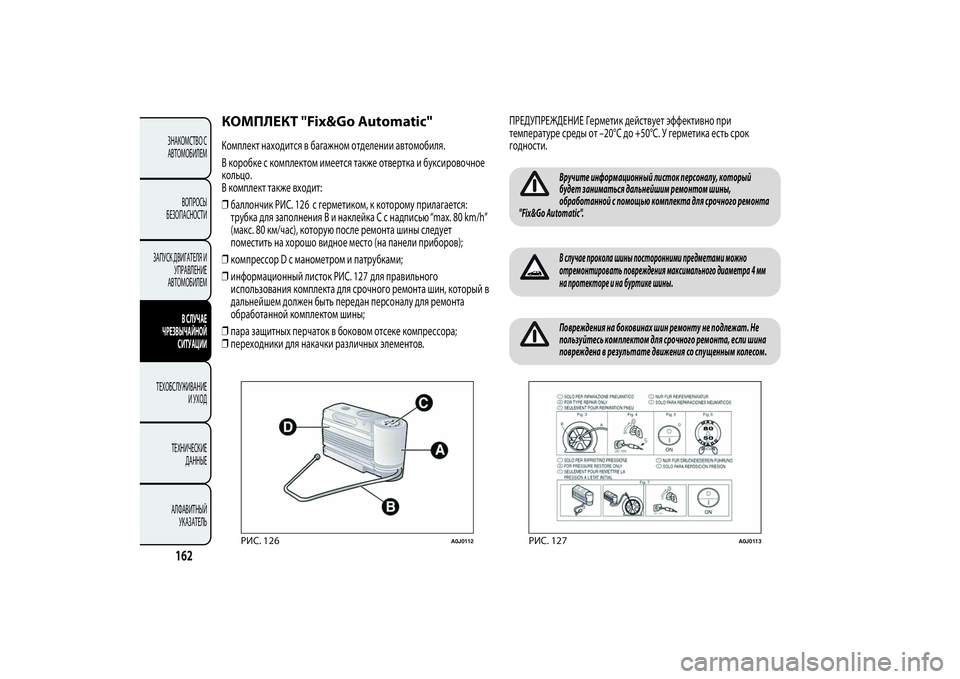

КОМПЛЕКТ "Fix&Go Automatic"Комплект находится в багажном отделении автомобиля.
В коробке с комплектом имеется также отвертка и буксировочное
кольцо.
В комплект также входит:
❒баллончик РИС. 1 с герметиком, к которому прилагается:
трубка для заполнения В и наклейка C с надписью “max. 80 km/h”
(макс. 80 км/час), которую после ремонта шины следует
поместить на хорошо видное место (на панели приборов);
❒компрессор D с манометром и патрубками;
❒информационный листок РИС. 1 для правильного
использования комплекта для срочного ремонта шин, который в
дальнейшем должен быть передан персоналу для ремонта
обработанной комплектом шины;
❒пара защитных перчаток в боковом отсеке компрессора;
❒переходники для накачки различных элементов.ПРЕДУПРЕЖДЕНИЕ Герметик действует эффективно при
температуре среды от –20°C до +50°C. У герметика есть срок
годности.
Вручите информационный листок персоналу, который
будет заниматься дальнейшим ремонтом шины,
обработанной с помощью комплекта для срочного ремонта
"Fix&Go Automatic".В случае прокола шины посторонними предметами можно
отремонтировать повреждения максимального диаметра 4 мм
на протекторе и на буртике шины.Повреждения на боковинах шин ремонту не подлежат. Не
пользуйтесь комплектом для срочного ремонта, если шина
повреждена в результате движения со спущенным колесом.
РИС. 126
A0J0112
РИС. 127
A0J0113
162ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
26
27

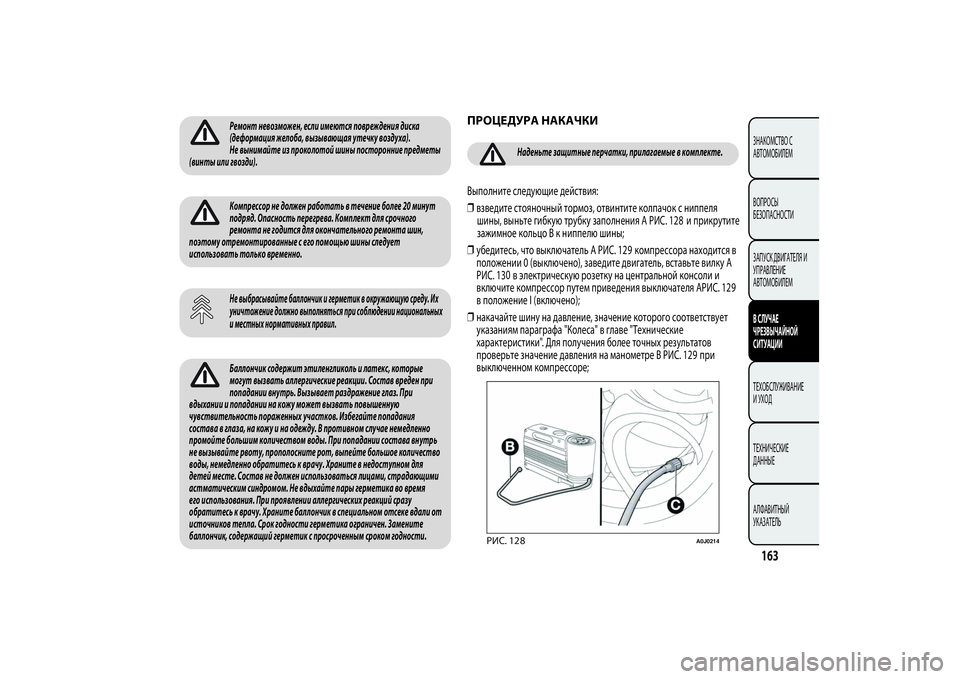

Ремонт невозможен, если имеются повреждения диска
(деформация желоба, вызывающая утечку воздуха).
Не вынимайте из проколотой шины посторонние предметы
(винты или гвозди).Компрессор не должен работать в течение более 20 минут
подряд. Опасность перегрева. Комплект для срочного
ремонта не годится для окончательного ремонта шин,
поэтому отремонтированные с его помощью шины следует
использовать только временно.Не выбрасывайте баллончик и герметик в окружающую среду. Их
уничтожение должно выполняться при соблюдении национальных
и местных нормативных правил.Баллончик содержит этиленгликоль и латекс, которые
могут вызвать аллергические реакции. Состав вреден при
попадании внутрь. Вызывает раздражение глаз. При
вдыхании и попадании на кожу может вызвать повышенную
чувствительность пораженных участков. Избегайте попадания
состава в глаза, на кожу и на одежду. В противном случае немедленно
промойте большим количеством воды. При попадании состава внутрь
не вызывайте рвоту, прополосните рот, выпейте большое количество
воды, немедленно обратитесь к врачу. Храните в недоступном для
детей месте. Состав не должен использоваться лицами, страдающими
астматическим синдромом. Не вдыхайте пары герметика во время
его использования. При проявлении аллергических реакций сразу
обратитесь к врачу. Храните баллончик в специальном отсеке вдали от
источников тепла. Срок годности герметика ограничен. Замените
баллончик, содержащий герметик с просроченным сроком годности.
ПРОЦЕДУРА НАКАЧКИ
Наденьте защитные перчатки, прилагаемые в комплекте.
Выполните следующие действия:
❒взведите стояночный тормоз, отвинтите колпачок с ниппеля
шины, выньте гибкую трубку заполнения A РИС. 1 и прикрутите
зажимное кольцо B к ниппелю шины;
❒убедитесь, что выключатель А РИС. 1 компрессора находится в
положении 0 (выключено), заведите двигатель, вставьте вилку A
РИС. 13 в электрическую розетку на центральной консоли и
включите компрессор путем приведения выключателя AРИС. 129
в положение I (включено);
❒накачайте шину на давление, значение которого соответствует
указаниям параграфа "Колеса" в главе "Технические
характеристики". Для получения более точных результатов
проверьте значение давления на манометре B РИС. 1 при
выключенном компрессоре;
РИС. 128
A0J0214
163ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМВ СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
28
29
29 0

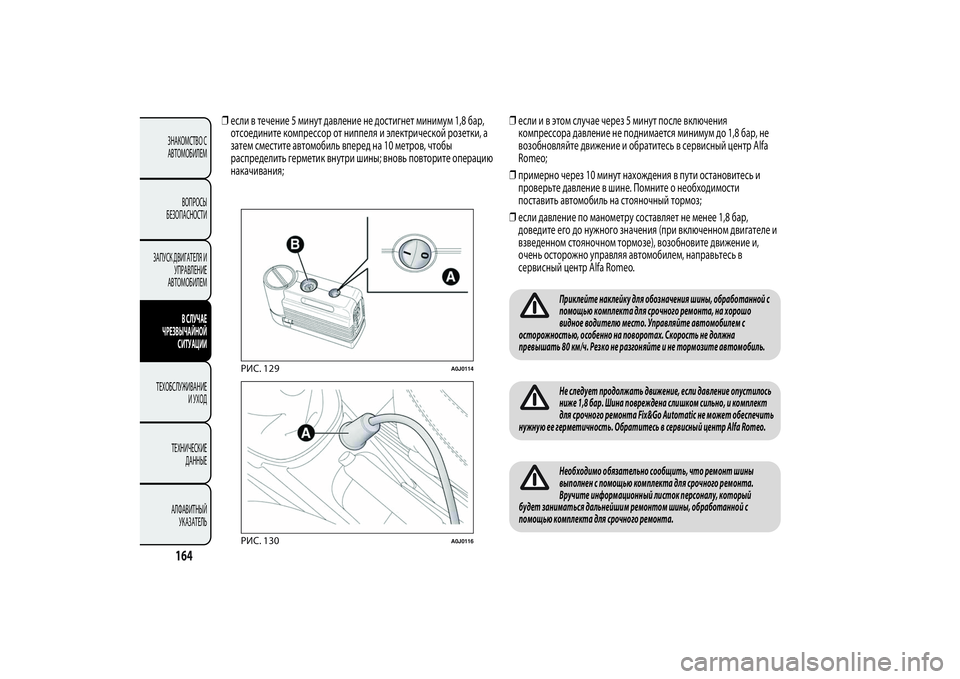

❒если в течение 5 минут давление не достигнет минимум 1,8 бар,
отсоедините компрессор от ниппеля и электрической розетки, а
затем сместите автомобиль вперед на 10 метров, чтобы
распределить герметик внутри шины; вновь повторите операцию
накачивания;❒если и в этом случае через 5 минут после включения
компрессора давление не поднимается минимум до 1,8 бар, не
возобновляйте движение и обратитесь в сервисный центр Alfa
Romeo;
❒примерно через 10 минут нахождения в пути остановитесь и
проверьте давление в шине. Помните о необходимости
поставить автомобиль на стояночный тормоз;
❒если давление по манометру составляет не менее 1,8 бар,
доведите его до нужного значения (при включенном двигателе и
взведенном стояночном тормозе), возобновите движение и,
очень осторожно управляя автомобилем, направьтесь в
сервисный центр Alfa Romeo.
Приклейте наклейку для обозначения шины, обработанной с
помощью комплекта для срочного ремонта, на хорошо
видное водителю место. Управляйте автомобилем с
осторожностью, особенно на поворотах. Скорость не должна
превышать 80 км/ч. Резко не разгоняйте и не тормозите автомобиль.Не следует продолжать движение, если давление опустилось
ниже 1,8 бар. Шина повреждена слишком сильно, и комплект
для срочного ремонта Fix&Go Automatic не может обеспечить
нужную ее герметичность. Обратитесь в сервисный центр Alfa Romeo.Необходимо обязательно сообщить, что ремонт шины
выполнен с помощью комплекта для срочного ремонта.
Вручите информационный листок персоналу, который
будет заниматься дальнейшим ремонтом шины, обработанной с
помощью комплекта для срочного ремонта.
РИС. 129
A0J0114
РИС. 130
A0J0116
164ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
