2013 Alfa Romeo Giulietta Start

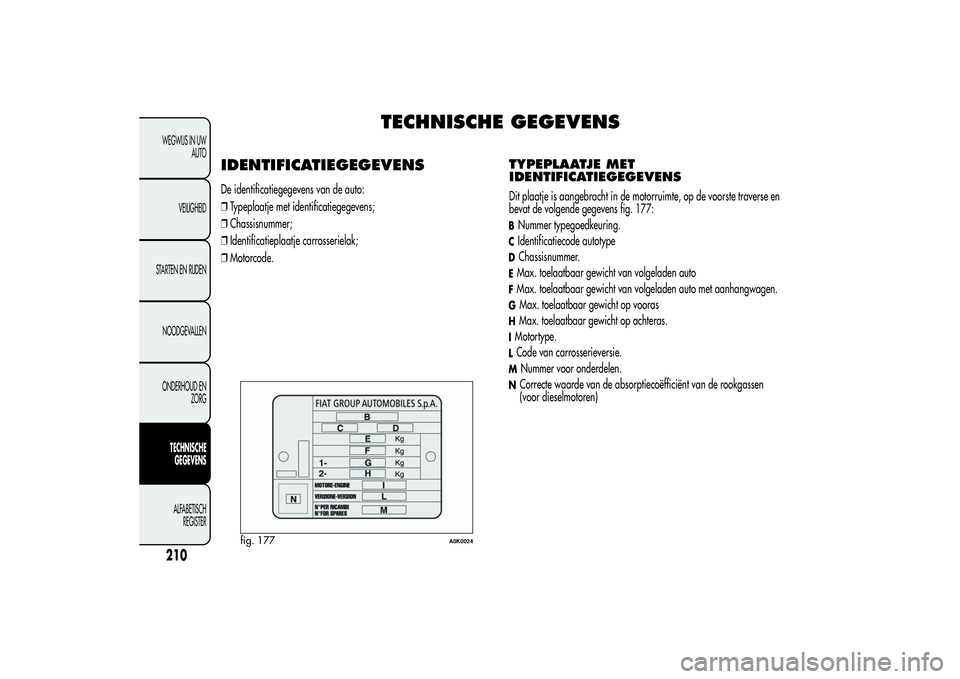

TECHNISCHE GEGEVENS
IDENTIFICATIEGEGEVENSDe identificatiegegevens van de auto:
❒Typeplaatje met identificatiegegevens;
❒Chassisnummer;
❒Identificatieplaatje carrosserielak;
❒Motorcode.
TYPEPLAATJE MET
IDENTIFICATIEGEGEVENSDit plaatje is aangebracht in de motorruimte, op de voorste traverse en
bevat de volgende gegevens fig. 177:BNummer typegoedkeuring.CIdentificatiecode autotypeDChassisnummer.EMax. toelaatbaar gewicht van volgeladen autoFMax. toelaatbaar gewicht van volgeladen auto met aanhangwagen.GMax. toelaatbaar gewicht op voorasHMax. toelaatbaar gewicht op achteras.IMotortype.LCode van carrosserieversie.M
Nummer voor onderdelen.
NCorrecte waarde van de absorptiecoëfficiënt van de rookgassen
(voor dieselmotoren)
fig. 177
A0K0024
210WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

CHASSISNUMMERDit bevindt zich op de bodemplaat aan passagierszijde, nabij de
passagiersstoel.
Open de klep A fig. 178 om toegang te krijgen.
Dit nummer bevat de volgende gegevens:
❒identificatiecode autotype (ZAR 940000);
❒chassisnummer.IDENTIFICATIEPLAATJE
CARROSSERIELAKDit plaatje is aangebracht onder de motorkap en bevat de volgende
gegevens fig. 179:
ALakfabrikant.
BKleurnaam.
CFiat kleurcode.
DKleurcode voor overspuiten en bijwerken.
MOTORCODEDeze is op het cilinderblok ingeslagen en vermeldt het model en het
chassisnummer.
fig. 178
A0K0175
fig. 179
A0K0025
211WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

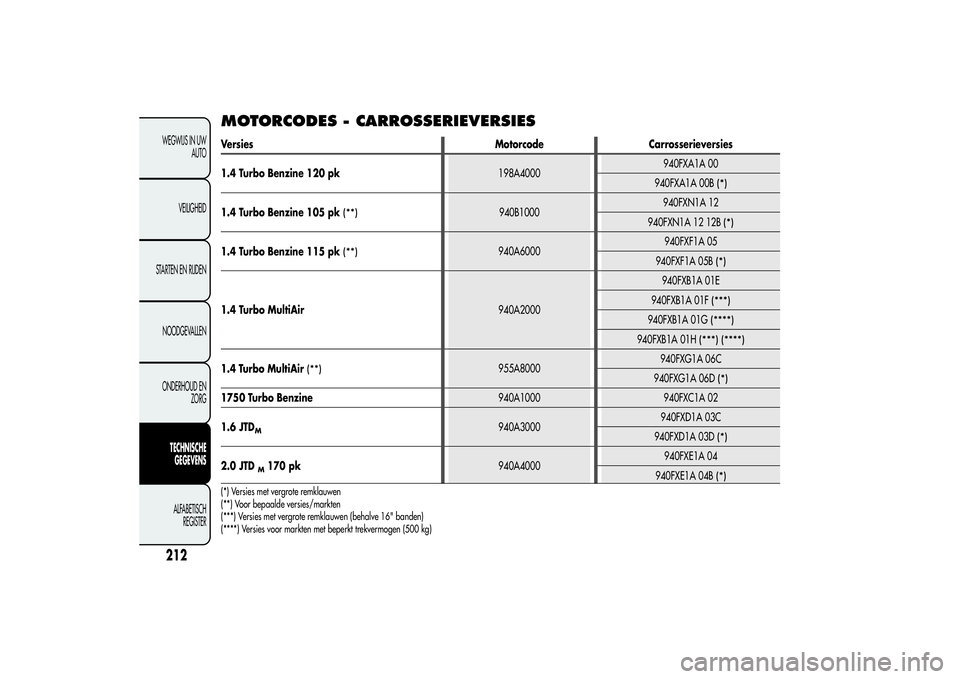

MOTORCODES - CARROSSERIEVERSIESVersies Motorcode Carrosserieversies
1.4 Turbo Benzine 120 pk198A4000940FXA1A 00
940FXA1A 00B
(*)
1.4 Turbo Benzine 105 pk
(**)
940B1000940FXN1A 12
940FXN1A 12 12B
(*)
1.4 Turbo Benzine 115 pk
(**)
940A6000940FXF1A 05
940FXF1A 05B
(*)
1.4 Turbo MultiAir940A2000940FXB1A 01E
940FXB1A 01F
(***)
940FXB1A 01G
(****)
940FXB1A 01H
(***) (****)
1.4 Turbo MultiAir
(**)
955A8000940FXG1A 06C
940FXG1A 06D
(*)
1750 Turbo Benzine940A1000 940FXC1A 02
1.6 JTD
M
940A3000940FXD1A 03C
940FXD1A 03D
(*)
2.0 JTD
M170 pk940A4000940FXE1A 04
940FXE1A 04B
(*)
(*) Versies met vergrote remklauwen
(**) Voor bepaalde versies/markten
(***) Versies met vergrote remklauwen (behalve 16" banden)
(****) Versies voor markten met beperkt trekvermogen (500 kg)
212WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

Versies Motorcode Carrosserieversies
2.0 JTD
M136 pk
(**)
940A8000940FXM1A 09
940FXM1A 09B
(*)
2.0 JTD
M140 pk
(**)
940A5000940FXL1A 08
940FXL1A 08B
(*)
2.0 JTD
M163 pk
(**)
940A7000940FXH1A 07
940FXH1A 07B
(*)
(**) Voor bepaalde versies/markten
(*) Versies met vergrote remklauwen
213WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

MOTORALGEMENE INFORMATIE
1.4 Turbo Benzine 105 pk
(*)
1.4 Turbo benzine 115/120 pk
Motorcode 940B1000940A6000
(*)
198A4000
Cyclus Otto Otto
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag van zuigers (mm) 72,0 x 84,0 72,0 x 84,0
Cilinderinhoud (cm³) 1368 1368
Compressieverhouding 9,8 9,8
Maximum vermogen (EG) (kW) 77
85
(*)
/88
Maximum vermogen (EG) (pk) 105
115
(*)
/ 120
bijbehorend motortoerental (tpm) 5000 5000
Maximumkoppel (EG) (Nm) 206 206
Maximumkoppel (EG) (kgm) 21 21
bijbehorend motortoerental (tpm) 2000 1750
Bougies NGK IKR9F8 NGK IKR9F8
BrandstofLoodvrije benzine 95 RON
(Specificatie EN228)Loodvrije benzine 95 RON
(Specificatie EN228)
(*) Voor bepaalde uitvoeringen/markten
214WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

ALGEMENE INFORMATIE 1.4 Turbo MultiAir 1750 Turbo Benzine
Motorcode940A2000
940A1000
955A8000
(*)
Cyclus Otto Otto
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag van zuigers (mm) 72,0 x 84,0 83,0 x 80,5
Cilinderinhoud (cm³) 1368 1742
Compressieverhouding 9,8 9,8
Maximum vermogen (EG) (kW) 125
120
(*)
172,5
Maximum vermogen (EG) (pk) 170
163
(*)
235
bijbehorend motortoerental (tpm) 5500
5500
(*)
5500
NATURAL DYNAMIC NATURAL DYNAMIC
Maximumkoppel (EG) (Nm) 230 250 300 340
Maximumkoppel (EG) (kgm) 23,4 25,4 30,5 34,6
bijbehorend motortoerental (tpm) 2250 2500 4500 1900
Bougies NGK IKR9F8 NGK ILKAR7D6G
BrandstofLoodvrije benzine 95 RON of 98 RON
(Specificatie EN228)Loodvrije benzine 95 RON of 98 RON
(Specificatie EN228)
(*) Voor bepaalde uitvoeringen/markten
215WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

ALGEMENE INFORMATIE 1.6 JTD
M
2.0 JTD
M170 pk
Type code 940A3000 940A4000
Cyclus Diesel Diesel
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag van zuigers (mm) 79,5 x 80,5 83 x 90,4
Cilinderinhoud (cm³) 1598 1956
Compressieverhouding 16,5 16,5
Maximum vermogen (EEG) (kW) 77 125
Maximum vermogen (EEC) (pk) 105 170
overeenkomstig motortoerental (tpm) 4000 4000
NATURAL DYNAMIC NATURAL DYNAMIC
Max. koppel (EEC) (Nm) 280 320 320 350
Maximum koppel (EEC) (kgm) 28,5 32,5 32,5 35,6
overeenkomstig motortoerental (tpm) 1500 1750 1500 1750
Bougies – –
BrandstofDiesel voor motorvoertuigen
(EN 590-specificatie)Diesel voor motorvoertuigen
(EN 590-specificatie)
216WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

ALGEMENE INFORMATIE
2.0 JTD
M163 pk
(*)
2.0 JTD
M136/140 pk
(*)
Motorcode 940A7000940A8000
(**)
940A5000
Cyclus Diesel Diesel
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag van zuigers (mm) 83 x 90,4 83 x 90,4
Cilinderinhoud (cm³) 1956 1956
Compressieverhouding 16,5 16,5
Maximum vermogen (EEG) (kW) 120 100/103
Maximum vermogen (EEC) (pk) 163 136/140
overeenkomstig motortoerental (tpm) 4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Max. koppel (EEC) (Nm) 320 350 320 350
Maximum koppel (EEC) (kgm) 32,5 35,6 32,5 35,6
overeenkomstig motortoerental (tpm) 1500 1750 1500 1750
Bougies - -
BrandstofDiesel voor motorvoertuigen
(EN 590-specificatie)Diesel voor motorvoertuigen (EN 590-specificatie)
(*) Voor bepaalde versies/markten
(**) 2.0 JTD
M136pk versies
