PFLEGE UND STILLLEGUNG DES MOTORRADS
7-5
7
sicherstellen, dass die Zündker-
zenelektroden geerdet sind.
[GWA10951]
e. Die Zündkerzenstecker von den Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
4. Sämtliche Seilzüge sowie alle Hebel- und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Die Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-31.
HINWEISNotwendige Reparaturen vor der Stilllegung
des Motorrads ausführen.
U1KBG0G0.book Page 5 Monday, July 25, 2011 10:53 AM
Page 106 of 114

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:2070 mm (81.5 in)
Gesamtbreite:
715 mm (28.1 in)
Gesamthöhe: 1130 mm (44.5 in)
Sitzhöhe: 835 mm (32.9 in)
Radstand:
1415 mm (55.7 in)
Bodenfreiheit: 135 mm (5.31 in)
Mindest-Wendekreis: 3500 mm (137.8 in)Gewicht:Gewicht (fahrfertig):206 kg (454 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung: Reihenvierzylinder
Hubraum: 998 cm³
Bohrung Hub:
78.0 52.2 mm (3.07 2.06 in)
Verdichtungsverhältnis: 12.70 : 1
Startsystem: Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:YAMALUBE
Sorte (Viskosität):
SAE 10W-40, 10W-50, 15W-40, 20W-40
oder 20W-50
Empfohlene Motorölqualität: API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone: 3.73 L (3.94 US qt, 3.28 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
3.93 L (4.15 US qt, 3.46 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):0.25 L (0.26 US qt, 0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.73 L (2.89 US qt, 2.40 Imp.qt)
Luftfilter:Luftfiltereinsatz:Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt): 18.0 L (4.76 US gal, 3.96 Imp.gal)
Davon Reserve:
3.1 L (0.82 US gal, 0.68 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:Kennzeichnung: 1KB8 00Zündkerze(n):Hersteller/Modell:
NGK/LMAR9E-J
Zündkerzen-Elektrodenabstand: 0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsverhältnis:1.512 (65/43)
Achsantrieb:
Kette
Sekundäruntersetzungsverhältnis: 2.765 (47/17)
Getriebeart: klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U1KBG0G0.book Page 1 Monday, July 25, 2011 10:53 AM
Page 107 of 114

TECHNISCHE DATEN
8-2
8
Getriebeabstufung:1. Gang:
2.533 (38/15)
2. Gang: 2.063 (33/16)
3. Gang: 1.762 (37/21)
4. Gang:
1.522 (35/23)
5. Gang: 1.364 (30/22)
6. Gang: 1.269 (33/26)Fahrgestell:Rahmenbauart:unten offener Zentralrohrrahmen
Lenkkopfwinkel: 24.00 Grad
Nachlauf:
102 mm (4.0 in)Vorderreifen:Ausführung:Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ: MICHELIN/POWER PURE A
Hersteller/Typ: DUNLOP/Qualifier IIHinterreifen:Ausführung: Schlauchlos-Reifen
Dimension: 190/55 ZR17M/C (75W) Hersteller/Typ:
MICHELIN/POWER PURE
Hersteller/Typ: DUNLOP/Qualifier II
Zuladung:Max. Gesamtzuladung: 189 kg (417 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:0–90 kg (0–198 lb)
Vorn:250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Zuladungsbedingung: 90–189 kg (198–417 lb)
Vorn:250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen: Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten: 290 kPa (2.90 kgf/cm², 42 psi)Vorderrad:Rad-Bauart:
Gussrad
Felgengröße: 17M/C x MT3.50
Hinterrad:Rad-Bauart:Gussrad
Felgengröße:
17M/C x MT6.00Vorderradbremse:Bauart:Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung: Fußbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4Vorderrad-Federung:Bauart:Teleskopgabel
Feder/Stoßdämpfer-Bauart: Spiralfeder, hydraulisch gedämpft
Federweg:
120.0 mm (4.72 in)Hinterrad-Federung:Bauart:Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
120.0 mm (4.72 in)
U1KBG0G0.book Page 2 Monday, July 25, 2011 10:53 AM
Page 108 of 114

TECHNISCHE DATEN
8-3
8
Elektrische Anlage:Zündsystem:TCI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:YTZ10S
Spannung, Kapazität:
12 V, 8.6 AhScheinwerfer:Lampenart:HalogenlampeLampenspannung, Watt Anzahl:Scheinwerfer:
12 V, 55 W 2
Rücklicht/Bremslicht: LED
Blinklicht vorn:
12 V, 10.0 W 2
Blinklicht hinten: 12 V, 10.0 W 2
Standlicht vorn: LED
Kennzeichenbeleuchtung:
12 V, 5.0 W 1
Instrumentenbeleuchtung: LED
Leerlauf-Kontrollleuchte: LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte: LED Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte: LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte: LED
Anzeigeleuchte des Wegfahrsperren-
Systems: LED
Schaltzeitpunkt-Anzeigeleuchte: LED
Kontroll-/Warnleuchte des
Traktionskontrollsystems: LED
Sicherungen:Hauptsicherung:50.0 A
Scheinwerfersicherung: 20.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung: 15.0 A
Kühlerlüftersicherung: 10.0 A 2
Blinker-Sicherung:
7.5 A
Sicherung des Kraftstoffeinspritz-Systems: 15.0 A
Lenkungsdämpfer-Sicherung: 7.5 A Zusatzsicherung:
7.5 A
Sicherung des elektrisches Drosselventils: 7.5 A
U1KBG0G0.book Page 3 Monday, July 25, 2011 10:53 AM
Page 109 of 114

KUNDENINFORMATION
9-1
9
GAU48612
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26520
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-28.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.

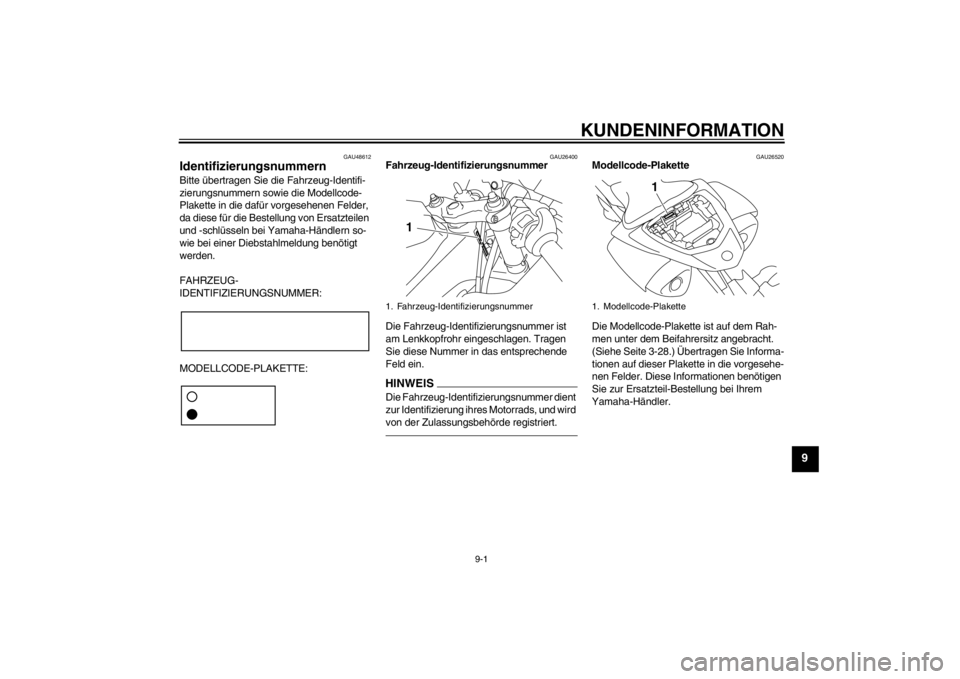

1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
1
U1KBG0G0.book Page 1 Monday, July 25, 2011 10:53 AM
Page 110 of 114

INDEXAAbblendschalter .................................... 3-20
Ablagefach ............................................ 3-30
Abstellen ................................................. 7-4
Antriebsketten-Durchhang .................... 6-25
Antriebskette, säubern und schmieren ........................................... 6-27
Anzeigeleuchte des Wegfahrsperren-Systems ..................... 3-9BBatterie.................................................. 6-31
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe, auswechseln .................. 6-35
Blinkerschalter ...................................... 3-20
Bordwerkzeug ......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-27
Bremsflüssigkeitsstand, prüfen ............. 6-24
Bremsflüssigkeit, wechseln ................... 6-25
Bremslichtschalter................................. 6-23DDiebstahlanlage (Sonderzubehör) ........ 3-19
D-Modus (Antriebsmodus) ...................... 3-1EEinfahrvorschriften .................................. 5-3FFahrzeug-Identifizier ungsnummer .......... 9-1
Federbein, einstellen............................. 3-33
Fehlersuchdiagramme .......................... 6-39
Fehlersuche .......................................... 6-38
Fernlicht-Kontrollleuchte ......................... 3-5
Fußbremshebel ..................................... 3-22
Fußbrems- und Schalthebel, prüfen und schmieren .................................... 6-28
Fußschalthebel ..................................... 3-21
GGasdrehgriff und Gaszug, kontrollieren und schmieren.................................... 6-28HHandbremshebel .................................. 3-22
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-28
Helmhalter ............................................ 3-29
Hupenschalter ...................................... 3-20IIdentifizierungsnummern ........................ 9-1KKatalysator............................................ 3-27
Kennzeichenleuchten-Lampe, auswechseln ...................................... 6-36
Kontroll- und Warnleuchten .................... 3-4
Kontroll-/Warnleuchte des Traktionskontrollsystems...................... 3-8
Kraftstoff ............................................... 3-26
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch ............................... 3-27
Kraftstoff, Tipps zum Sparen .................. 5-3
Kühlflüssigkeit....................................... 6-14
Kühlflüssigkeitstemperatur- Warnleuchte ......................................... 3-5
Kupplungshebel .................................... 3-21
Kupplungshebel-Spiel, einstellen ......... 6-22LLage der Teile......................................... 2-1
Leerlaufdrehzahl, prüfen....................... 6-18
Leerlauf-Kontrollleuchte.......................... 3-5
Lenkerarmaturen .................................. 3-19
Lenkung, prüfen.................................... 6-30
Lichthupenschalter ............................... 3-19 Luftfiltereinsatz ...................................... 6-18
MModellcode-Plakette................................ 9-1
Motor anlassen........................................ 5-1
Motoröl und Ölfilterpatrone.................... 6-12
Motorrad aufbocken .............................. 6-37
Motorstoppschalter................................ 3-20
Motorstörungs-Warnleuchte .................... 3-8
Multifunktionsmesser-Einheit .................. 3-9OÖlstand-Warnleuchte .............................. 3-5PParken ..................................................... 5-4
Pflege ...................................................... 7-1
Position der Fahrer-Fußraste,
einstellen............................................. 3-30RRäder .................................................... 6-21
Radlager, prüfen ................................... 6-31
Reifen .................................................... 6-19
Reserve-Warnleuchte ............................. 3-5
Rücklicht/Bremslicht .............................. 6-35
Rückspiegel........................................... 3-31SSchalten .................................................. 5-2
Schalter des Traktionskontrollsystems .................... 3-20
Schaltzeitpunkt-Anzeigeleuchte .............. 3-8
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen ............................... 6-23
Scheinwerferlampe, auswechseln......... 6-34
Schwingen-Drehpunkte, schmieren ...... 6-29
Seitenständer ........................................ 3-36
Seitenständer, prüfen und schmieren ... 6-29
U1KBG0G0.book Page 1 Monday, July 25, 2011 10:53 AM
Page 111 of 114

INDEX
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln ........................ 6-32
Sitzbank ................................................ 3-28
Spanngurt-Halterungen ........................ 3-36
Spiel des Gasdrehgriffs, prüfen ............ 6-18
Spiel des Handbremshebels, prüfen .... 6-22
Standlicht .............................................. 6-37
Starterschalter ...................................... 3-20
System der Wegfahrsperre..................... 3-1TTankverschluss..................................... 3-25
Technische Daten................................... 8-1
Teleskopgabel, einstellen ..................... 3-31
Teleskopgabel, prüfen .......................... 6-30
Traktionskontrollsystem ........................ 3-23VVentilspiel ............................................. 6-19
Verkleidungsteile, abnehmen und montieren ............................................. 6-9
Vorsicht bei Mattfarben........................... 7-1WWarnblinkschalter ................................. 3-20
Wartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelmäßig ... 6-5ZZündkerzen, prüfen .............................. 6-11
Zünd-/Lenkschloss ................................. 3-3
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-37
U1KBG0G0.book Page 2 Monday, July 25, 2011 10:53 AM
Page 112 of 114
A5-yoko_Blank.fm Page 1 Monday, July 11, 2011 4:13 PM
