2012 YAMAHA YZ450F Betriebsanleitungen (in German)

2-20
KABELFÜHRUNGSDIAGRAMME
1. Kraftstofftank-Beluftungss-
chlauch
2. Steckverbinder für den An-
schluss optionaler Geräte
3. Zylinderkopf-Entlüftungss-
chlauch
4. Schlauchhalterung
5. Kühler-Schlauch 3A. Das Ende des Kraftstofftank-
Belüftungsschlauchs durch die
Bohrung in der Lenkachse
stecken.
B. Den Zubehör-Steckverbinder
zum Anbringen an der Halterung
in die Steckverbindung ein-
setzen.
C. Das Ende des Zylinderkopf-En-
tlüftungsschlauchs muss nach
unten weisen.
D. Den Zylinderkopf-Entlüftungssc-
hlauch durch den Schlauchhal-
ter verlegen, dabei darauf
achten, dass der Anschlag am
Schlauch den Halter berührt.
E. Den Zylinderkopf-Entlüftungssc-
hlauch zwischen Rahmen und
Kühlerschlauch 3 verlegen und
dann zur Außenseite des Licht-
maschinen-Kabels führen.

2-21
KABELFÜHRUNGSDIAGRAMME
F-F
A
B
D-D
C-C
E
F
F
CC
DD
B
A
E
100mm

2-22
KABELFÜHRUNGSDIAGRAMME
1. Kupplungszug
2. Gasnehmerzug
3. Gasgeberzug
4. Seilzug-Halterung
5. Klemme
6. Gleichrichter/Regler
7. Zündspule
8. Zündspulen-Steckverbinder
9. Lichtmaschinen-Steckverbinder
10. Kühler-Schlauch 2
11. Massekabel-Klemme
12. Zündkerzenstecker
13. Zündspulen-Halterung
14. Klemme (Schloss)
15. Klemme (Clip)
16. Lichtmaschinen-Kabel
17. Steuergerät-Halterung
18 Zylinderkopfdeckelein-
bauschraubeA. Kupplungszug, Gaszüge und
Motorstoppschalter-Kabel durch
die Kabelhalterung führen. Kup-
plungsschlauch nur durch die
untere Führung verlegen.
B. Das Motorstoppschalter-Kabel
zur Innenseite der Klemme füh-
ren.
C. Das Gleichrichter-/Regler-Ka-
bel und das Motorstoppschalter-
Kabel (Kabelbaumende) befes-
tigen.
D. Den Vorsprung am Steck-
verbinder des Motorstoppschal-
ters in die Bohrung an der
Halterung einsetzen.
E. Den Vorsprung am Gleichrich-
ter-/Regler-Steckverbinder in
die Bohrung an der Halterung
einsetzen.
F. Die Zündspulen-Halterung an
der Außenseite der Zündspule
anbringen, und die Schrauben
von der Zündspulenseite aus
einsetzen.
G. Das Lichtmaschinen-Kabel mit
einem Kabelbinder an der Zünd-
spulen-Halterung befestigen,
dabei den Kabelbinder über der
unteren Montageposition der
Halterung positionieren. Den
Verschluss des Kabelbinders
nach vorne ausrichten und dann
das überstehende Ende absch-
neiden.H. Zündspulen-Kabel zwischen
Kondensator und Zündspule
verlegen.
I. Den Bügel der Klemme an der
Zündspulen-Halterung ansetzen
und den Kupplungszug am Ver-
schlussteil der Klemme befesti-
gen.
J. Den Kupplungszug zur Außen-
seite des Lichtmaschinen-Ka-
bels führen.
K. Die Gaszüge unter dem Kühl-
erschlauch 2 verlegen, dabei die
Kabel nicht verdrehen.
L. Das Lichtmaschinen-Kabel ent-
lang der Innenseite der
Gaszüge und des Kupplung-
szugs verlegen.
M. Die Massekabel-Klemme zwis-
chen der ECU-Halterung und
der Kabelhalterung anbringen,
dabei darauf achten, dass sich
die Klemme zwischen den Stop-
pern befindet.
N. Zündkerzenstecker vollständig
eindrücken, dabei darauf
achten, dass zwischen Zylin-
derkopfdeckel und Stecker
keine Lücke bleibt.
O. Das Hochspannungskabel so
verlegen, dass es, direkt von
oben betrachtet, nicht gerade
über der Zylinderkopfdeckelein-
bauschraube verläuft.
P. Dichtmittel auf Schlitz und in-
nere Oberfläche der Tülle auf-
tragen und anschließend die
Tülle an der gezeigten Position
einbauen.

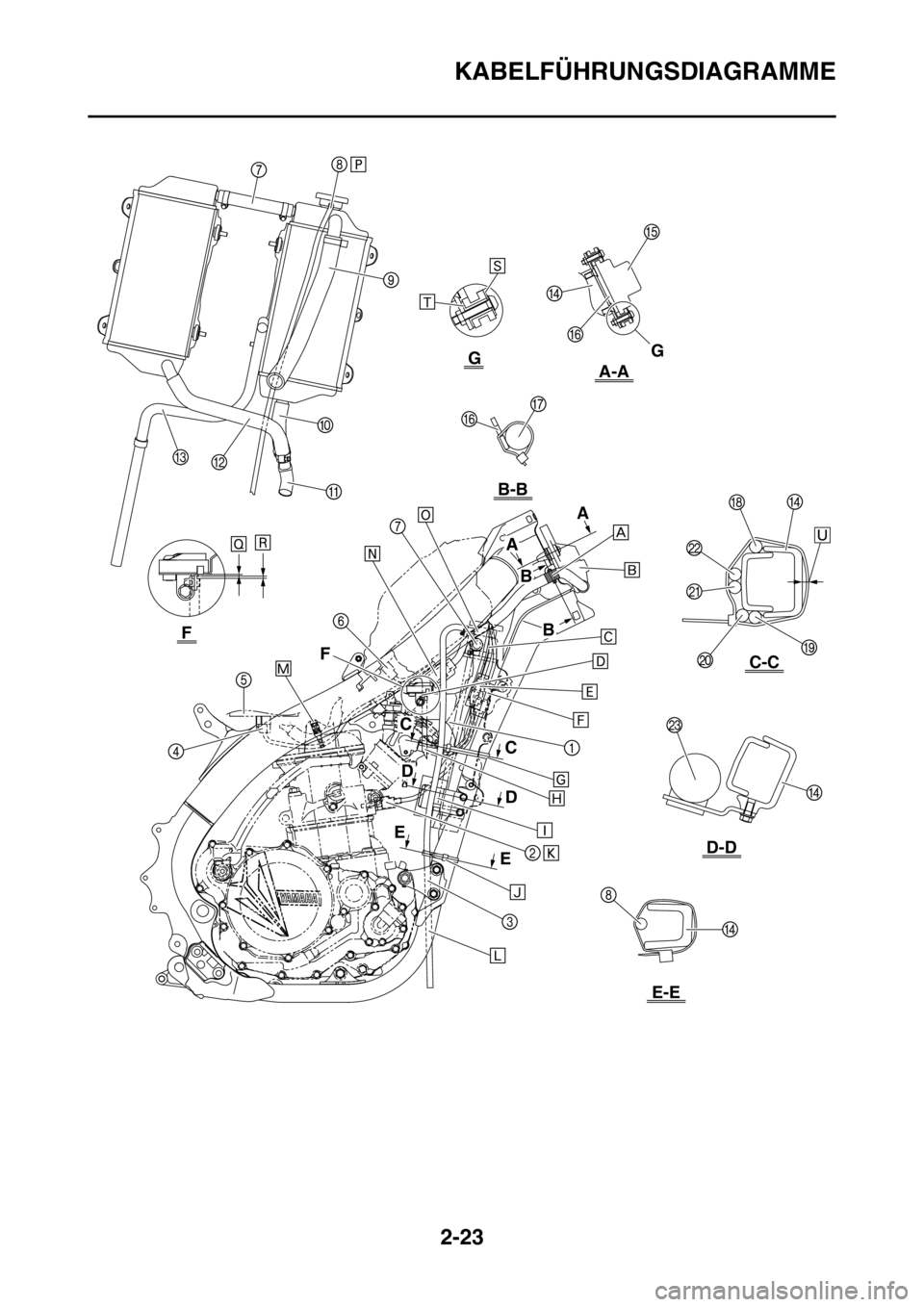

2-23
KABELFÜHRUNGSDIAGRAMME
B
B
FG
A-A
C-C
D-D
E-E
B-B
G
F
C
C
D
D
E
E
A
A

2-24
KABELFÜHRUNGSDIAGRAMME
1. Zugrohr
2. Steckverbinder Kühlflüssigkeit-
stemperaturfühler.
3. Vordere Motorhalterung
4. Kraftstoffpumpen-Steckverbind-
er
5. Kraftstoffpumpe
6. Steckverbinder Ansauglufttem-
peraturfühler
7. Kühler-Schlauch 2
8. Kühler-Entlüftungsschlauch
9. Kühler-Schlauch 1
10. Kühler-Schlauch 4
11. Kühlerrohr 2
12. Kühler-Schlauch 3
13. Zylinderkopf-Entlüftungssc-
hlauch
14. Rahmen
15. Elektronisches Steuergerät
16. Steuergerät-Halterung
17. Hauptkabelbaum
18. Lichtmaschinen-Kabel
19. Drosselklappensensor-Kabel
20. Kondensator-Kabel
21. Kühlflüssigkeits-Temperaturfüh-
ler-Kabel
22. Zündspulenkabel
23. KondensatorA. Den Kabelbaum mit einem Ka-
belbinder am Positionierungs-
band der ECU-Halterung
befestigen. Den Verschluss des
Kabelbinders nach unten aus-
richten und das überstehende
Ende abschneiden.
B. Abdeckung auf dem Kabel-
baumstecker anbringen.
C. Kondensator-Kabel, Dross-
elklappensensor-Kabel, Kühl-
flüssigkeits-Temperaturfühler-
Kabel, Zündspulen-Kabel und
Lichtmaschinen-Kabel unter
dem Kühlerschlauch 2 hindurch
führen.
D. Den Unterdruckschlauch an den
Luftdruckgeber anschließen und
dann den Schlauch mit der
Klemme befestigen. Den be-
weglichen Teil des Sensors so
verlegen, dass er nach hinten
zeigt.
E. Nach dem Anschließen des
Kondensator-Steckverbinders
die Steckverbinder-Abdeckung
auf den Steckverbinder setzen.
F. Nach dem Anschließen des
Drosselklappensensor-Steck-
verbinders die Steckverbinder-
Abdeckung auf den Steck-
verbinder setzen.
G. Lichtmaschinen-Kabel, Konden-
sator-Kabel, Drosselklap-
pensensor-Kabel,
Kühlflüssigkeits-Tempera-
turfühler-Kabel und Zündspul-
en-Kabel mit dem Plastikband
am Rahmen befestigen, dabei
das Band zwischen der Halter-
ung der Zündspule und dem Zu-
grohr anbringen. Das
Plastikband so ausrichten, dass
der Verschluss nach rechts und
das Ende nach hinten weist.
H. Das Ende des Unterdruck-
schlauchs so ausrichten, dass
es nach hinten zeigt.
I. Halterung in das Loch im Gum-
miteil des Kondensators ein-
setzen.J. Den Kühler-Entlüftungssc-
hlauch mit dem Plastikband am
Rahmen befestigen, dabei das
Band über der vorderen Motorh-
alterung positionieren. Das
Plastikband so ausrichten, dass
der Verschluss nach außen und
das Ende nach hinten weist.
K. Nach dem Anschließen des
Steckverbinders des Kühlflüssi-
gkeits-Temperaturfühlers die
Steckverbinder-Abdeckung auf
den Steckverbinder setzen.
L. Den Kühler-Entlüftungssc-
hlauch zwischen den Unterzü-
gen hindurch verlegen.
M. Den Kraftstoffschlauch und das
Kraftstoffpumpen-Kabel mit
dem Plastikband befestigen, da-
bei das Band zwischen der
Krümmung des Kraftstoff-
schlauch-Schutzes und dem
Ende des Schutzes anbringen.
Das Ende des Plastikbands
muss nach oben weisen.
N. Vorsprung am Anschluss-Steck-
verbinder in die Bohrung der
Halterung einsetzen und an-
schließend die Steckverbinder-
Abdeckung auf den Steck-
verbinder setzen.
O. Luftdruckgeber-Kabel, Ansau-
gluft-Druckgeber-Kabel, Ansau-
gluft-Temperaturfühler-Kabel,
Einspritzventil-Kabel und Kraft-
stoffpumpen-Kabel über den
Kühlerschlauch 2 führen. Den
Anschluss-Steckverbinder über
dem Kühlerschlauch 2 anbrin-
gen.
P. Den Kühler-Entlüftungssc-
hlauch zur Innenseite des Küh-
lerschlauchs 1 und der vorderen
Motorhalterung führen.
Q. Montageposition des Schlauchs
(1.3–3.3 mm, 0.05–0.13 in)
R Montageposition der Klemme
(0–2.0 mm, 0–0.08 in)
S. Unterlegscheibe so einbauen,
dass sie den Schraubenkopf
berührt.
T. Die Buchse so installieren, dass
der Flansch an der Buchse die
ECU-Halterung berührt.
U. 6 mm (0.24 in) oder weniger

2-25
KABELFÜHRUNGSDIAGRAMME
1. Zündspulen-Steckverbinder
2. Kühlflüssigkeits-Tempera-
turfühler-Kabel
3. Steckverbinder des Luftdruck-
sensors
4. Ansaugluft-Temperatursensor-
Kabel
5. Klemme
6. Steckverbinder des Ansaugluft-
drucksensors
7. Deckel8 Kraftstoffschlauch
9. Kraftstoffpumpen-Kabel
10. Steckverbinder Einspritzdüse
11. Drosselklappengehäuse
12. Hochspannungskabel
13. Gaszug
14. Lichtmaschinen-Kabel
A. Das Kraftstoffpumpen-Kabel
außen am Kraftstoffschlauch
entlang und oberhalb der Ab-
deckung verlegen.B. Das Zündkerzen-Kabel zwisch-
en den Gaszügen und dem
Drosselklappengehäuse hin-
durch verlegen. Bei der Installa-
tion des Luftfilters nicht das
Zündkerzen-Kabel einklemmen.
C. Das Lichtmaschinen-Kabel zur
Innenseite der Gaszüge führen.

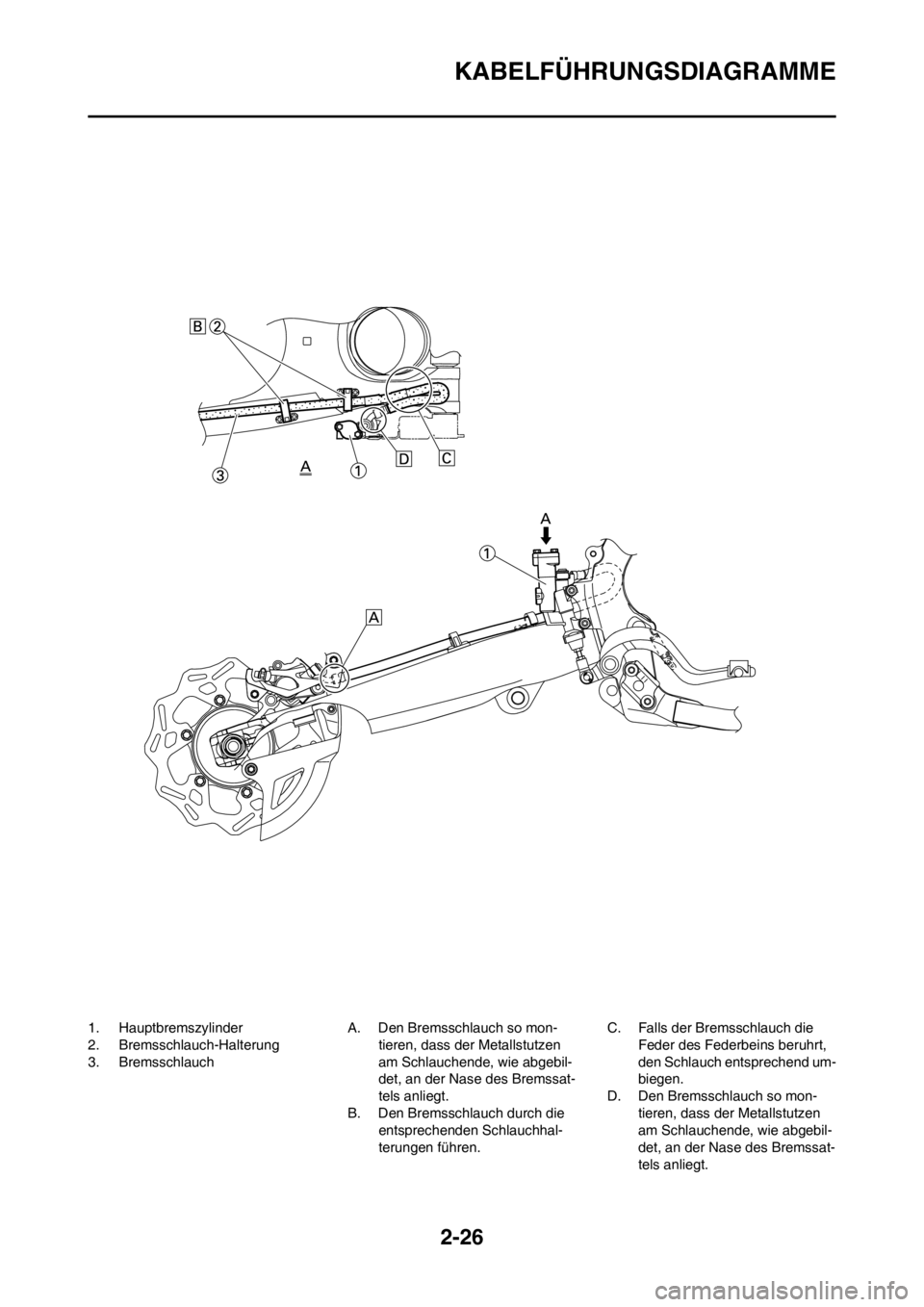

2-26
KABELFÜHRUNGSDIAGRAMME
1. Hauptbremszylinder
2. Bremsschlauch-Halterung
3. BremsschlauchA. Den Bremsschlauch so mon-
tieren, dass der Metallstutzen
am Schlauchende, wie abgebil-
det, an der Nase des Bremssat-
tels anliegt.
B. Den Bremsschlauch durch die
entsprechenden Schlauchhal-
terungen führen.C. Falls der Bremsschlauch die
Feder des Federbeins beruhrt,
den Schlauch entsprechend um-
biegen.
D. Den Bremsschlauch so mon-
tieren, dass der Metallstutzen
am Schlauchende, wie abgebil-
det, an der Nase des Bremssat-
tels anliegt.

2-27
KABELFÜHRUNGSDIAGRAMME
1. Gaszug
2. Kupplungszug
3. Klemme
4. Motorstoppschalter-Kabel
5. Schlauchführung
6. HauptkabelbaumA. Den Kupplungszug zur Rück-
seite des Nummernschild-
Gurtes führen.
B. Das Motorstoppschalter-Kabel
am Lenker befestigen.C. Den Bremsschlauch zur Vorder-
seite des Nummernschilds führ-
en.
D. Den Kupplungszug durch die
Seilzugführung am Nummern-
schild hindurchführen.
