DROSSELKLAPPENGEHÄUSE
DROSSELKLAPPENGEHÄUSE

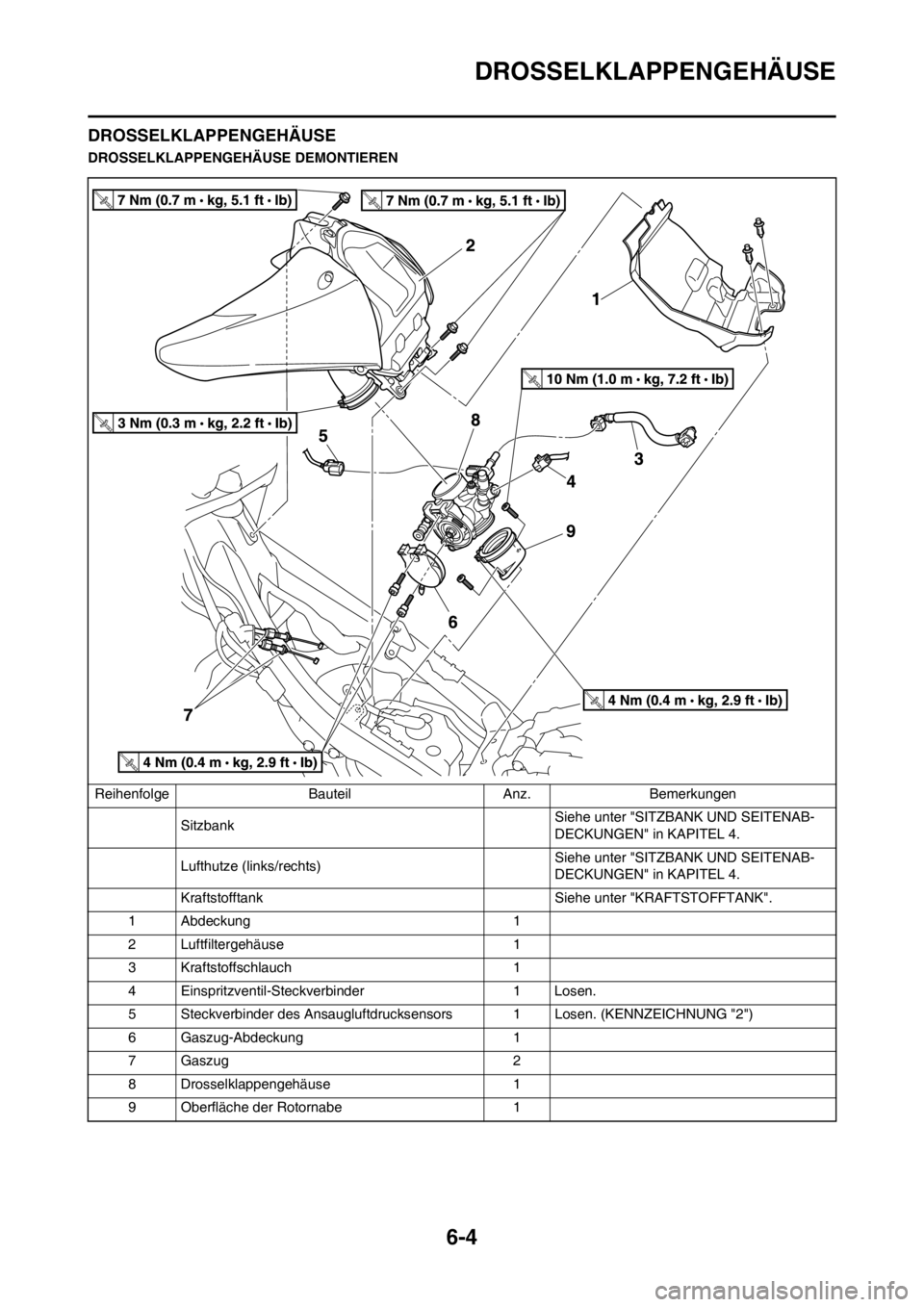

DROSSELKLAPPENGEHÄUSE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
SitzbankSiehe unter "SITZBANK UND SEITENAB-
DECKUNGEN" in KAPITEL 4.
Lufthutze (links/rechts)Siehe unter "SITZBANK UND SEITENAB-
DECKUNGEN" in KAPITEL 4.
Kraftstofftank Siehe unter "KRAFTSTOFFTANK".
1 Abdeckung 1
2 Luftfiltergehäuse 1
3 Kraftstoffschlauch 1
4 Einspritzventil-Steckverbinder 1 Losen.
5 Steckverbinder des Ansaugluftdrucksensors 1 Losen. (KENNZEICHNUNG "2")
6 Gaszug-Abdeckung 1
7 Gaszug 2
8 Drosselklappengehäuse 1
9 Oberfläche der Rotornabe 1

6-5
DROSSELKLAPPENGEHÄUSE
DROSSELKLAPPENGEHÄUSE ZERLEGEN
Reihenfolge Bauteil Anz. Bemerkungen

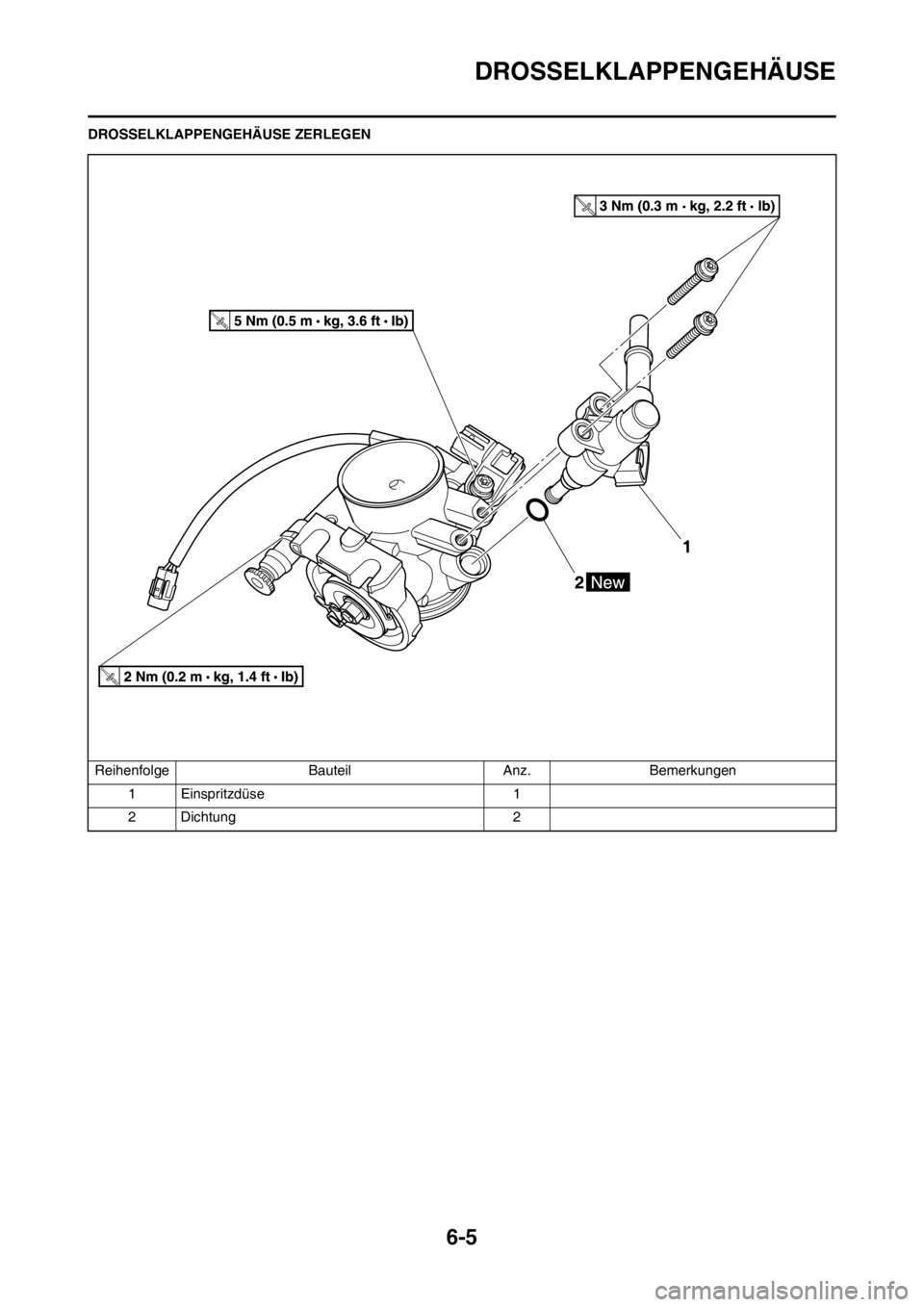

1 Einspritzdüse 1
2 Dichtung 2

6-6
DROSSELKLAPPENGEHÄUSE
EINSPRITZDÜSE
KONTROLLIEREN
Ersetzen Sie die Einspritzdüse du-
rch eine Neue, wenn Sie sie haben
fallen lassen oder sie anderweitig
beschädigt wurde.

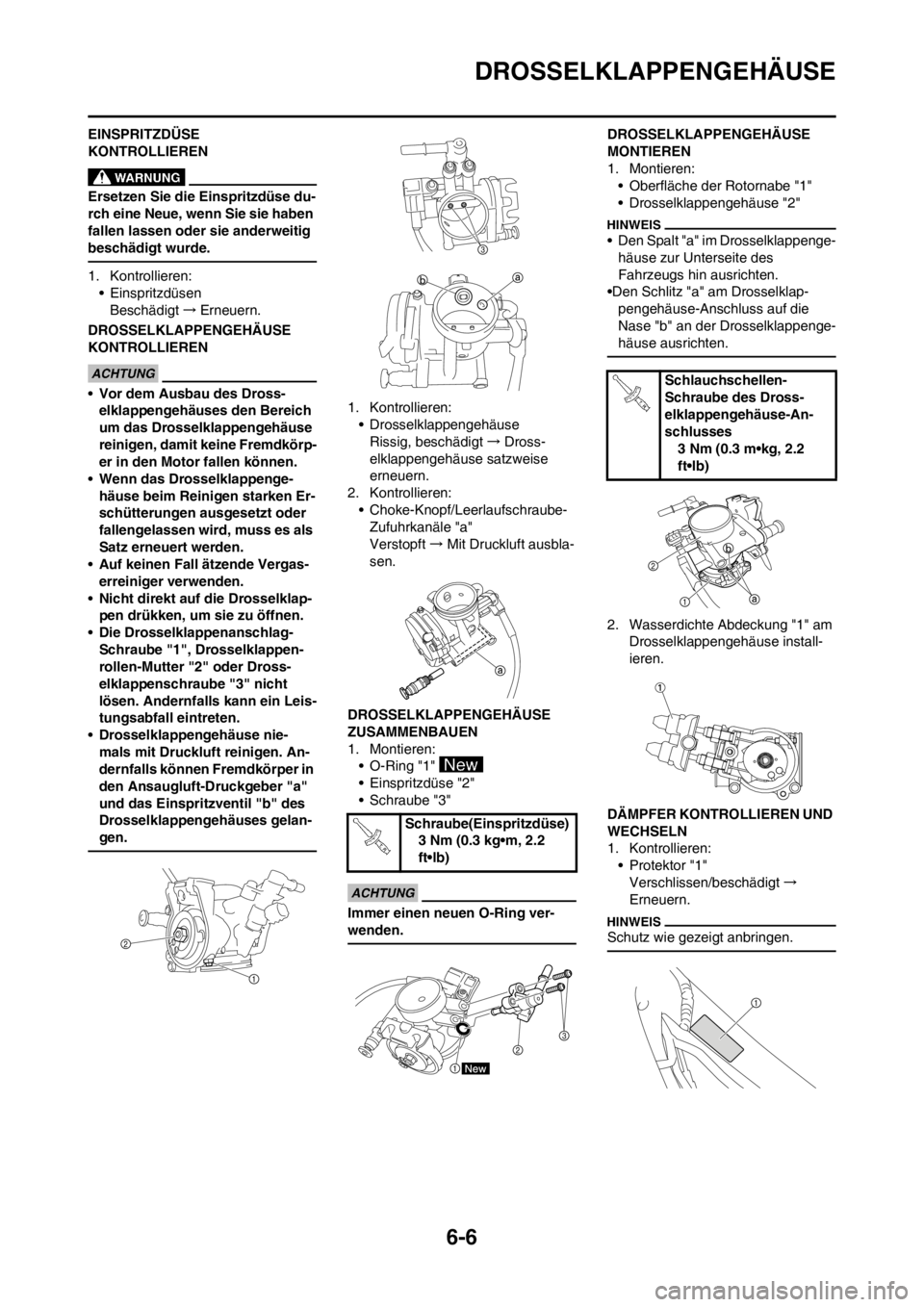

1. Kontrollieren:
• Einspritzdüsen
Beschädigt→Erneuern.
DROSSELKLAPPENGEHÄUSE
KONTROLLIEREN
•Vor dem Ausbau des Dross-
elklappengehäuses den Bereich
um das Drosselklappengehäuse
reinigen, damit keine Fremdkörp-
er in den Motor fallen können.
•Wenn das Drosselklappenge-
häuse beim Reinigen starken Er-
schütterungen ausgesetzt oder
fallengelassen wird, muss es als
Satz erneuert werden.
•Auf keinen Fall ätzende Vergas-
erreiniger verwenden.
•Nicht direkt auf die Drosselklap-
pen drükken, um sie zu öffnen.
•Die Drosselklappenanschlag-
Schraube "1", Drosselklappen-
rollen-Mutter "2" oder Dross-
elklappenschraube "3" nicht
lösen. Andernfalls kann ein Leis-
tungsabfall eintreten.
•Drosselklappengehäuse nie-
mals mit Druckluft reinigen. An-
dernfalls können Fremdkörper in
den Ansaugluft-Druckgeber "a"
und das Einspritzventil "b" des
Drosselklappengehäuses gelan-
gen.1. Kontrollieren:
• Drosselklappengehäuse
Rissig, beschädigt → Dross-
elklappengehäuse satzweise
erneuern.
2. Kontrollieren:
• Choke-Knopf/Leerlaufschraube-
Zufuhrkanäle "a"
Verstopft → Mit Druckluft ausbla-
sen.
DROSSELKLAPPENGEHÄUSE
ZUSAMMENBAUEN
1. Montieren:
• O-Ring "1"
• Einspritzdüse "2"
• Schraube "3"
Immer einen neuen O-Ring ver-
wenden.
DROSSELKLAPPENGEHÄUSE
MONTIEREN
1. Montieren:
• Oberfläche der Rotornabe "1"
• Drosselklappengehäuse "2"
• Den Spalt "a" im Drosselklappenge-
häuse zur Unterseite des
Fahrzeugs hin ausrichten.
•Den Schlitz "a" am Drosselklap-
pengehäuse-Anschluss auf die
Nase "b" an der Drosselklappenge-
häuse ausrichten.
2. Wasserdichte Abdeckung "1" am
Drosselklappengehäuse install-
ieren.
DÄMPFER KONTROLLIEREN UND
WECHSELN
1. Kontrollieren:
• Protektor "1"
Verschlissen/beschädigt→
Erneuern.
Schutz wie gezeigt anbringen.
Schraube(Einspritzdüse)
3 Nm (0.3 kg•m, 2.2
ft•lb)
Schlauchschellen-
Schraube des Dross-
elklappengehäuse-An-
schlusses
3 Nm (0.3 m•kg, 2.2
ft•lb)

7-1
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
ELEKTRISCHE ANLAGE
Dieser Abschnitt ist für Personen, die über grundlegende Kenntnisse und Fähigkeiten in der Wartung von Yamaha-Motor-
rädern verfügen (z.B.: Yamaha-Händler, Wartungspersonal etc.). Personen mit geringen Kenntnissen und Fähigkeiten
über Wartungsarbeiten wird empfohlen, keine Inspektionen, Einstellungen, Demontagen durchzuführen und Montagen nur
mit Hilfe dieses Handbuchs vorzunehmen. Es könnten s onst Wartungsprobleme und mechanische Schäden auftreten.
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
ELEKTRISCHE BAUTEILE
1. Kurbelwellensensor
2. Drehstromgenerator mit Dauermagnet
3. Gleichrichter/Regler
4. Kondensator
5. Kraftstoffpumpe
6. Motorstoppschalter
7. Elektronisches Steuergerät
8. Zündspule 9. Zündkerze
10. Einspritzdüse
11. Ansauglufttemperaturfühler
12. Ansaugluft-Druckgeber
13. Drosselklappensensor
14. Luftdruckgeber
15. Kühlflüssigkeits-Temperaturfühler
16. Steckverbinder für den Anschluss optionaler Geräte

7-2
ELEKTRISCHE BAUTEILE UND SCHALTPLAN

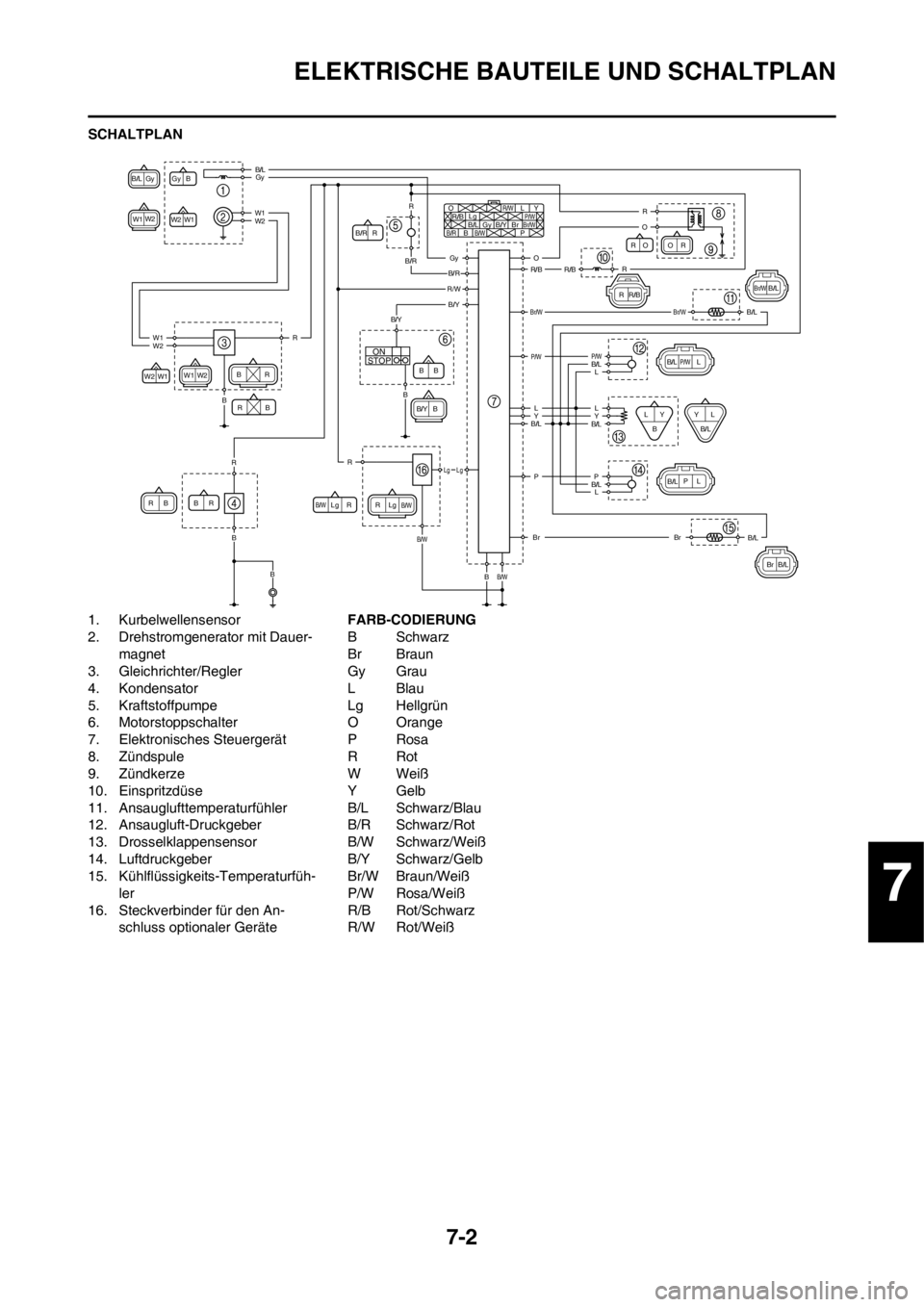

SCHALTPLAN
1. Kurbelwellensensor
2. Drehstromgenerator mit Dauer-
magnet
3. Gleichrichter/Regler
4. Kondensator
5. Kraftstoffpumpe
6. Motorstoppschalter
7. Elektronisches Steuergerät
8. Zündspule
9. Zündkerze
10. Einspritzdüse
11. Ansauglufttemperaturfühler
12. Ansaugluft-Druckgeber
13. Drosselklappensensor
14. Luftdruckgeber
15. Kühlflüssigkeits-Temperaturfüh-
ler
16. Steckverbinder für den An-
schluss optionaler GeräteFARB-CODIERUNG
BSchwarz
Br Braun
Gy Grau
LBlau
Lg Hellgrün
O Orange
PRosa
RRot
WWeiß
YGelb
B/L Schwarz/Blau
B/R Schwarz/Rot
B/W Schwarz/Weiß
B/Y Schwarz/Gelb
Br/W Braun/Weiß
P/W Rosa/Weiß
R/B Rot/Schwarz
R/W Rot/Weiß
STOPON
Gy Gy
B B/L
W1 W2
W2O
R/B
R
R
R R
R RRLg
Lg
LgL
P/W
PYB/RB
B
B
B BBB
BB/W
B/W
B/WBr/WGy B/L
W1W1
W2W2B/Y
B/YBr
B/R
R/W
OO
R/B RR
R
L
P/W
PYLL
LY
Br/WB/L
B/L
B/L B
B/L
B/L Br W1
Br/W
W2
R
RO
B/L
L
Y
B/L
Br R
P Gy
Gy
B/R B/R
R/W
B/Y B/L
W1
W2
W1 R
RR
B B/Y
Lg Lg
O
R/B
R/B
Br/W
P/WP/W
LL
Y
B/LB/L
B/L Br
B
B/W B/W
B B
BL B/L P
7

7-3
ZÜNDSYSTEM
ZÜNDSYSTEM
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose von zündungsbedingten Motorstörungen und von Zündkerzenausfall.
*: Nur mit dem Zündungstester kontrollieren.
• Vor der Kontrolle folgende Bauteile demontieren
1. Sitzbank
2. Kraftstofftank
• Folgendes Spezialwerkzeug für die Kontrolle verwenden.
Zündfunkenstrecke kontrollieren.Funke vorhan-
den→• *Zundkerze reinigen, ggf. erneuern.
• Anschluss des Zündkerzensteckers an die Zündke-
rze überprüfen.
Kein Funke↓
Kabelanschlüsse des gesamten Zündsystems
kontrollieren. (Steckverbinder, Kabel, Zünds-
pule)Nicht in Ord-
nung→Reparieren oder erneuern.
In Ordnung↓
Motorstoppschalter kontrollieren.Nicht in Ord-
nung→Erneuern.
In Ordnung↓
Zündspule kontrollieren. (Primärwicklung und
Sekundärwicklung)Nicht in Ord-
nung→Erneuern.
In Ordnung↓
Lichtmaschine kontrollieren. (Kurbelwellensen-
sor und statorwicklung)Nicht in Ord-
nung→Erneuern.
In Ordnung↓
Elektronisches Steuergerät erneuern.
Zundfunkenstrecken-Tester:
YM-34487
Zundungstester:
90890-06754
Taschen-Multimeter:
YU-03112-C/90890-03112

7-4
ZÜNDSYSTEM

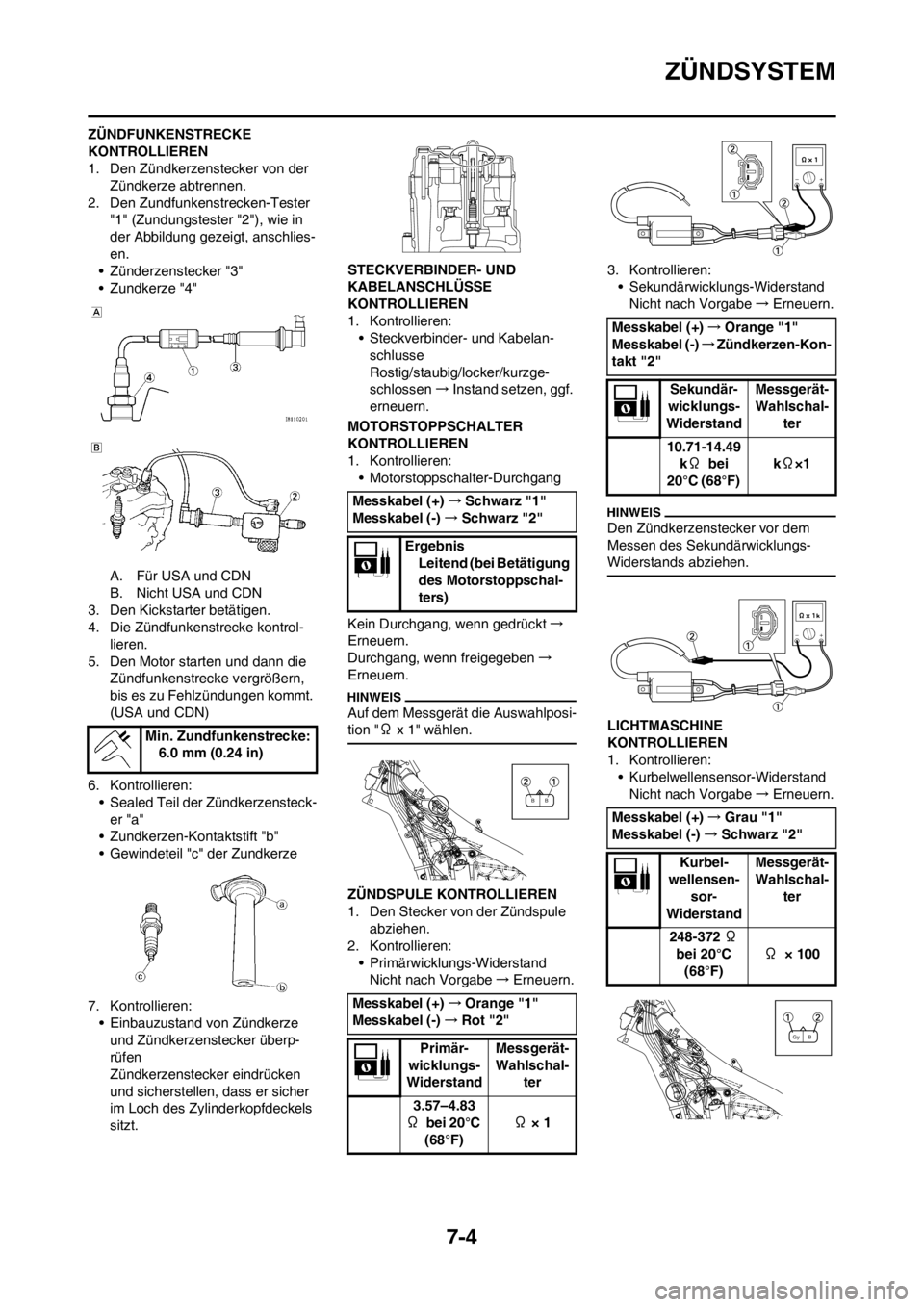

ZÜNDFUNKENSTRECKE
KONTROLLIEREN
1. Den Zündkerzenstecker von der
Zündkerze abtrennen.
2. Den Zundfunkenstrecken-Tester
"1" (Zundungstester "2"), wie in
der Abbildung gezeigt, anschlies-
en.
• Zünderzenstecker "3"
• Zundkerze "4"
A. Für USA und CDN
B. Nicht USA und CDN
3. Den Kickstarter betätigen.
4. Die Zündfunkenstrecke kontrol-
lieren.
5. Den Motor starten und dann die
Zündfunkenstrecke vergrößern,
bis es zu Fehlzündungen kommt.
(USA und CDN)
6. Kontrollieren:
• Sealed Teil der Zündkerzensteck-
er "a"
• Zundkerzen-Kontaktstift "b"
• Gewindeteil "c" der Zundkerze
7. Kontrollieren:
• Einbauzustand von Zündkerze
und Zündkerzenstecker überp-
rüfen
Zündkerzenstecker eindrücken
und sicherstellen, dass er sicher
im Loch des Zylinderkopfdeckels
sitzt.STECKVERBINDER- UND
KABELANSCHLÜSSE
KONTROLLIEREN
1. Kontrollieren:
• Steckverbinder- und Kabelan-
schlusse
Rostig/staubig/locker/kurzge-
schlossen→Instand setzen, ggf.
erneuern.
MOTORSTOPPSCHALTER
KONTROLLIEREN
1. Kontrollieren:
• Motorstoppschalter-Durchgang
Kein Durchgang, wenn gedrückt→
Erneuern.
Durchgang, wenn freigegeben→
Erneuern.
Auf dem Messgerät die Auswahlposi-
tion "Ω x 1" wählen.
ZÜNDSPULE KONTROLLIEREN
1. Den Stecker von der Zündspule
abziehen.
2. Kontrollieren:
• Primärwicklungs-Widerstand
Nicht nach Vorgabe→Erneuern.3. Kontrollieren:
• Sekundärwicklungs-Widerstand
Nicht nach Vorgabe→Erneuern.
Den Zündkerzenstecker vor dem
Messen des Sekundärwicklungs-
Widerstands abziehen.
LICHTMASCHINE
KONTROLLIEREN
1. Kontrollieren:
• Kurbelwellensensor-Widerstand
Nicht nach Vorgabe→Erneuern. Min. Zundfunkenstrecke:
6.0 mm (0.24 in)
Messkabel (+)→Schwarz "1"
Messkabel (-)→Schwarz "2"
Ergebnis
Leitend (bei Betätigung
des Motorstoppschal-
ters)
Messkabel (+)→Orange "1"
Messkabel (-)→Rot "2"
Primär-
wicklungs-
WiderstandMessgerät-
Wahlschal-
ter
3.57–4.83
Ω bei 20°C
(68°F) Ω × 1
BB
Messkabel (+)→Orange "1"
Messkabel (-)→Zündkerzen-Kon-
takt "2"
Sekundär-
wicklungs-
WiderstandMessgerät-
Wahlschal-
ter
10.71-14.49
kΩ bei
20°C (68°F) kΩ×1
Messkabel (+)→Grau "1"
Messkabel (-)→Schwarz "2"
Kurbel-
wellensen-
sor-
WiderstandMessgerät-
Wahlschal-
ter
248-372 Ω
bei 20°C
(68°F)Ω × 100
GyB

7-5
ZÜNDSYSTEM

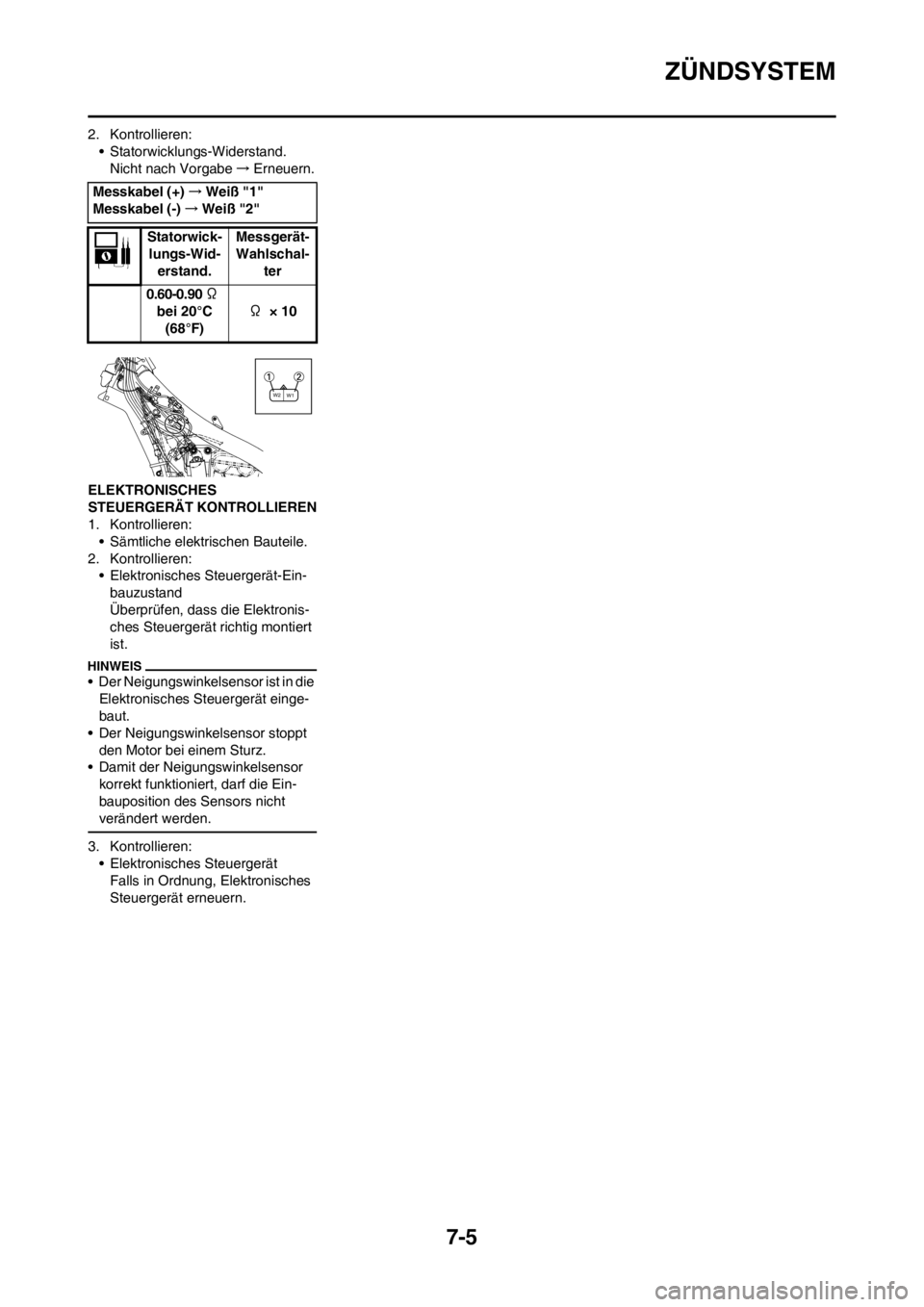

2. Kontrollieren:
• Statorwicklungs-Widerstand.
Nicht nach Vorgabe→Erneuern.
ELEKTRONISCHES
STEUERGERÄT KONTROLLIEREN
1. Kontrollieren:
• Sämtliche elektrischen Bauteile.
2. Kontrollieren:
• Elektronisches Steuergerät-Ein-
bauzustand
Überprüfen, dass die Elektronis-
ches Steuergerät richtig montiert
ist.
• Der Neigungswinkelsensor ist in die
Elektronisches Steuergerät einge-
baut.
• Der Neigungswinkelsensor stoppt
den Motor bei einem Sturz.
• Damit der Neigungswinkelsensor
korrekt funktioniert, darf die Ein-
bauposition des Sensors nicht
verändert werden.
3. Kontrollieren:
• Elektronisches Steuergerät
Falls in Ordnung, Elektronisches
Steuergerät erneuern. Messkabel (+)→Weiß "1"
Messkabel (-)→Weiß "2"
Statorwick-
lungs-Wid-
erstand.Messgerät-
Wahlschal-
ter
0.60-0.90 Ω
bei 20°C
(68°F)Ω × 10
W1 W2
