4-4
TUBE D’ECHAPPEMENT ET SILENCIEUX
DÉMONTAGE DU SILENCIEUX

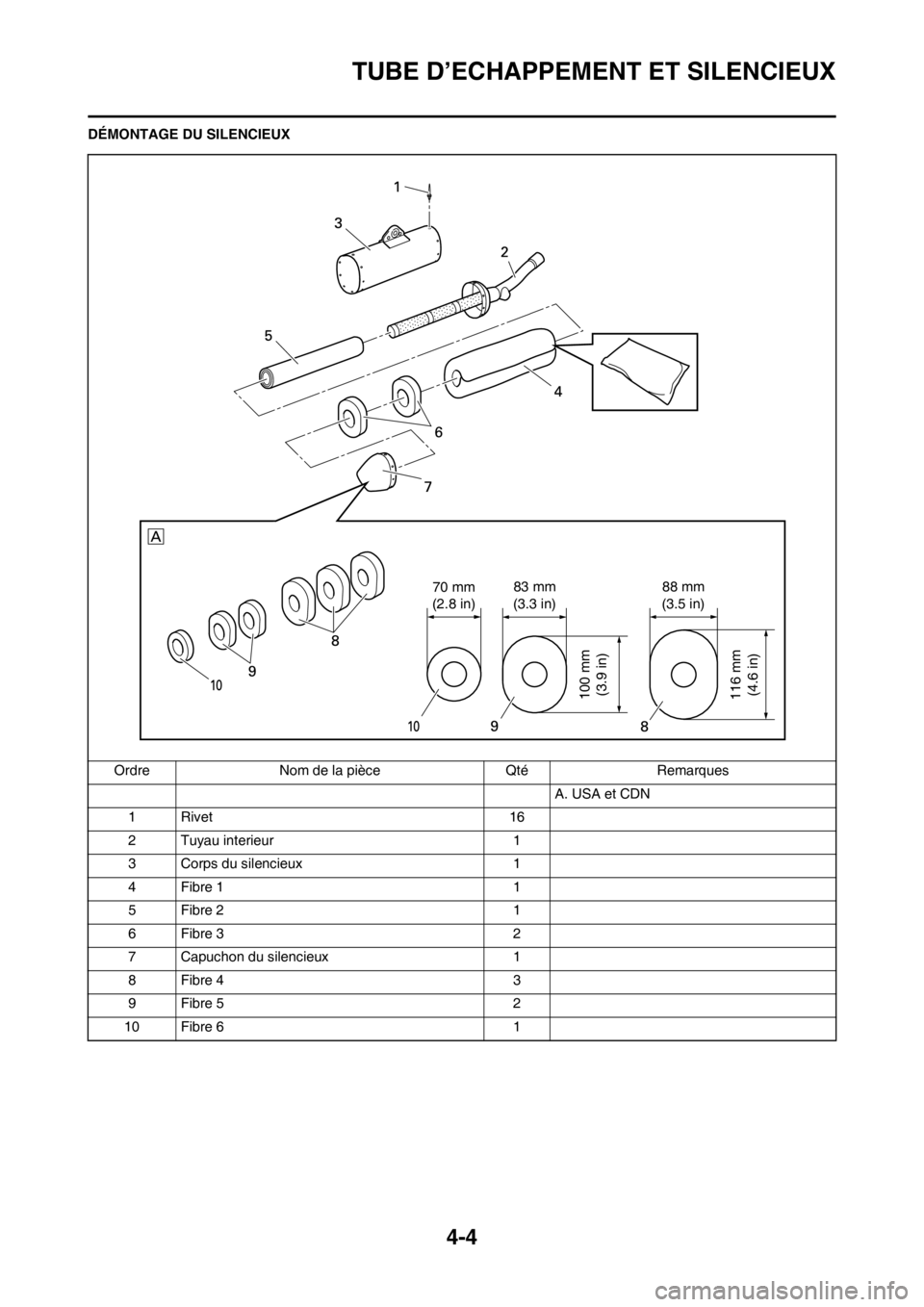

Ordre Nom de la pièce Qté Remarques
A. USA et CDN
1Rivet 16
2 Tuyau interieur 1
3 Corps du silencieux 1
4Fibre 1 1
5Fibre 2 1
6Fibre 3 2
7 Capuchon du silencieux 1
8Fibre 4 3
9Fibre 5 2
10 Fibre 6 1
70 mm
(2.8 in)
100 mm
(3.9 in)
83 mm
(3.3 in)
116 mm
(4.6 in)
88 mm
(3.5 in)

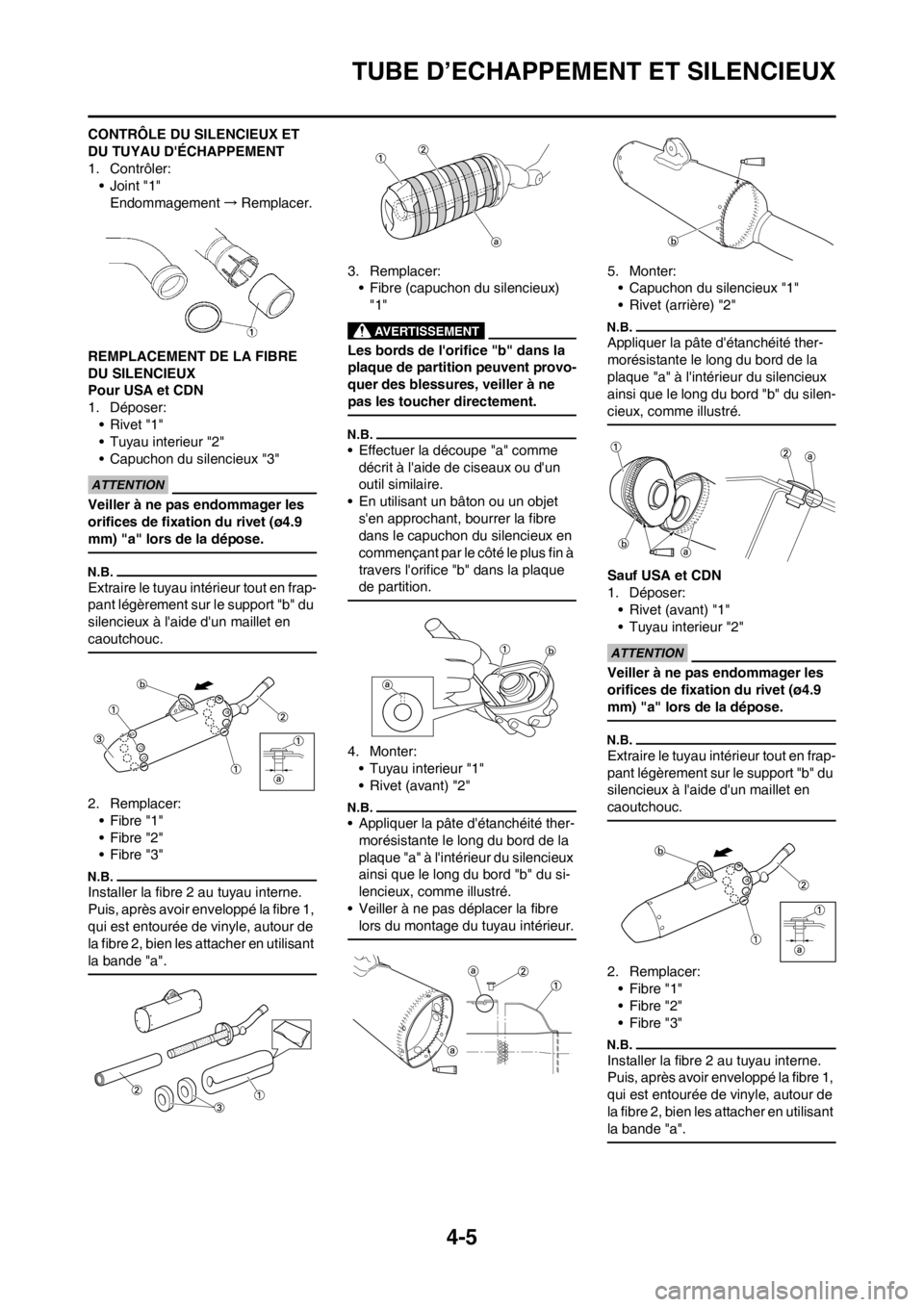

4-5
TUBE D’ECHAPPEMENT ET SILENCIEUX
CONTRÔLE DU SILENCIEUX ET
DU TUYAU D'ÉCHAPPEMENT
1. Contrôler:
•Joint "1"
Endommagement→Remplacer.
REMPLACEMENT DE LA FIBRE
DU SILENCIEUX
Pour USA et CDN
1. Déposer:
• Rivet "1"
• Tuyau interieur "2"
• Capuchon du silencieux "3"
Veiller à ne pas endommager les
orifices de fixation du rivet (ø4.9
mm) "a" lors de la dépose.
Extraire le tuyau intérieur tout en frap-
pant légèrement sur le support "b" du
silencieux à l'aide d'un maillet en
caoutchouc.
2. Remplacer:
•Fibre "1"
•Fibre "2"
•Fibre "3"
Installer la fibre 2 au tuyau interne.
Puis, après avoir enveloppé la fibre 1,
qui est entourée de vinyle, autour de
la fibre 2, bien les attacher en utilisant
la bande "a".
3. Remplacer:
• Fibre (capuchon du silencieux)
"1"
Les bords de l'orifice "b" dans la
plaque de partition peuvent provo-
quer des blessures, veiller à ne
pas les toucher directement.
• Effectuer la découpe "a" comme
décrit à l'aide de ciseaux ou d'un
outil similaire.
• En utilisant un bâton ou un objet
s'en approchant, bourrer la fibre
dans le capuchon du silencieux en
commençant par le côté le plus fin à
travers l'orifice "b" dans la plaque
de partition.
4. Monter:
• Tuyau interieur "1"
• Rivet (avant) "2"
• Appliquer la pâte d'étanchéité ther-
morésistante le long du bord de la
plaque "a" à l'intérieur du silencieux
ainsi que le long du bord "b" du si-
lencieux, comme illustré.
• Veiller à ne pas déplacer la fibre
lors du montage du tuyau intérieur.
5. Monter:
• Capuchon du silencieux "1"
• Rivet (arrière) "2"
Appliquer la pâte d'étanchéité ther-
morésistante le long du bord de la
plaque "a" à l'intérieur du silencieux
ainsi que le long du bord "b" du silen-
cieux, comme illustré.
Sauf USA et CDN
1. Déposer:
• Rivet (avant) "1"
• Tuyau interieur "2"
Veiller à ne pas endommager les
orifices de fixation du rivet (ø4.9
mm) "a" lors de la dépose.
Extraire le tuyau intérieur tout en frap-
pant légèrement sur le support "b" du
silencieux à l'aide d'un maillet en
caoutchouc.
2. Remplacer:
•Fibre "1"
•Fibre "2"
•Fibre "3"
Installer la fibre 2 au tuyau interne.
Puis, après avoir enveloppé la fibre 1,
qui est entourée de vinyle, autour de
la fibre 2, bien les attacher en utilisant
la bande "a".

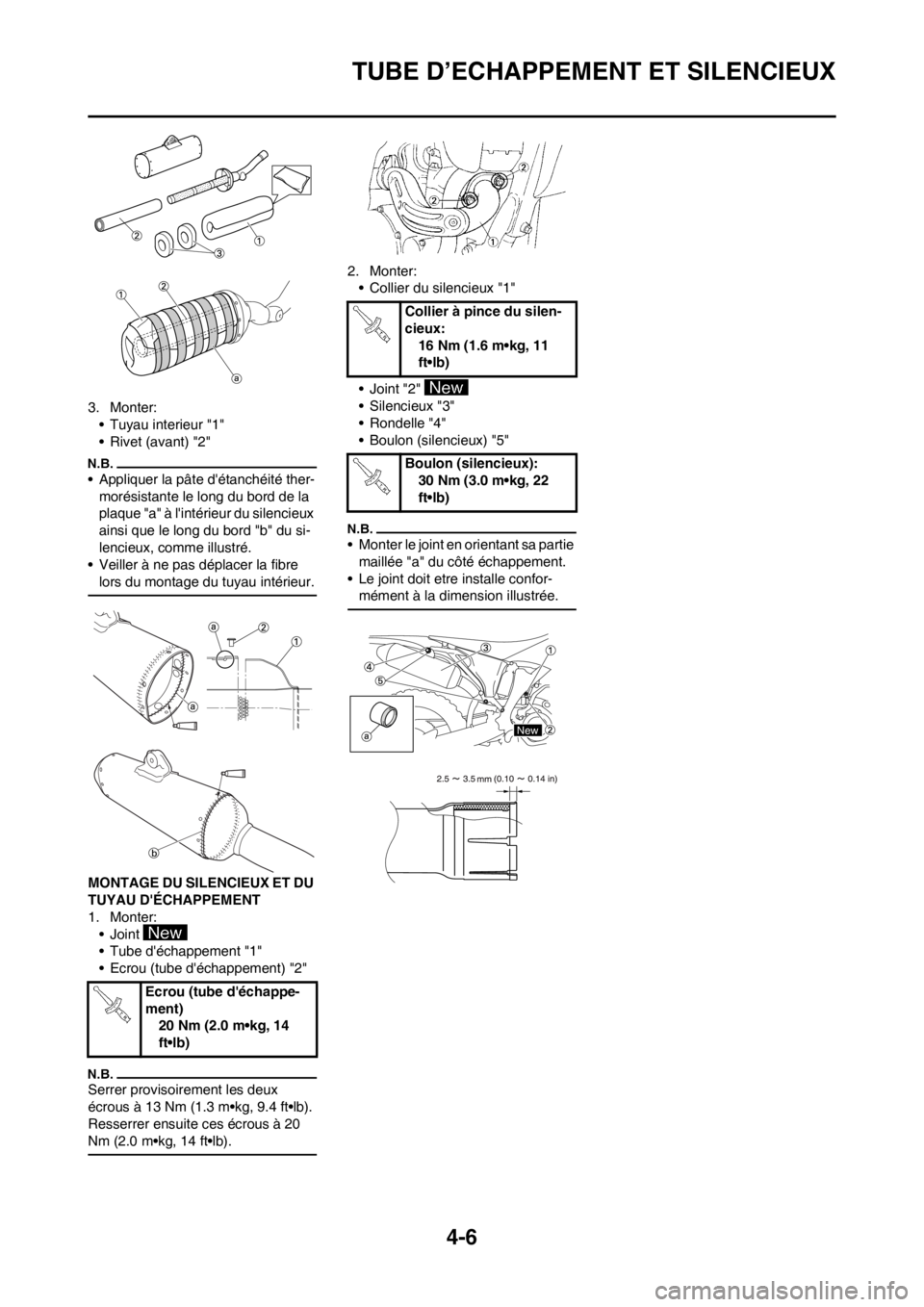

4-6
TUBE D’ECHAPPEMENT ET SILENCIEUX
3. Monter:
• Tuyau interieur "1"
• Rivet (avant) "2"
• Appliquer la pâte d'étanchéité ther-
morésistante le long du bord de la
plaque "a" à l'intérieur du silencieux
ainsi que le long du bord "b" du si-
lencieux, comme illustré.
• Veiller à ne pas déplacer la fibre
lors du montage du tuyau intérieur.
MONTAGE DU SILENCIEUX ET DU
TUYAU D'ÉCHAPPEMENT
1. Monter:
•Joint
• Tube d'échappement "1"
• Ecrou (tube d'échappement) "2"
Serrer provisoirement les deux
écrous à 13 Nm (1.3 m•kg, 9.4 ft•lb).
Resserrer ensuite ces écrous à 20
Nm (2.0 m•kg, 14 ft•lb).
2. Monter:
• Collier du silencieux "1"
•Joint "2"
• Silencieux "3"
• Rondelle "4"
• Boulon (silencieux) "5"
• Monter le joint en orientant sa partie
maillée "a" du côté échappement.
• Le joint doit etre installe confor-
mément à la dimension illustrée.
Ecrou (tube d'échappe-
ment)
20 Nm (2.0 m•kg, 14
ft•lb)
Collier à pince du silen-
cieux:
16 Nm (1.6 m•kg, 11
ft•lb)
Boulon (silencieux):
30 Nm (3.0 m•kg, 22
ft•lb)
New

4-7
RADIATEUR
RADIATEUR
DÉPOSE DU RADIATEUR

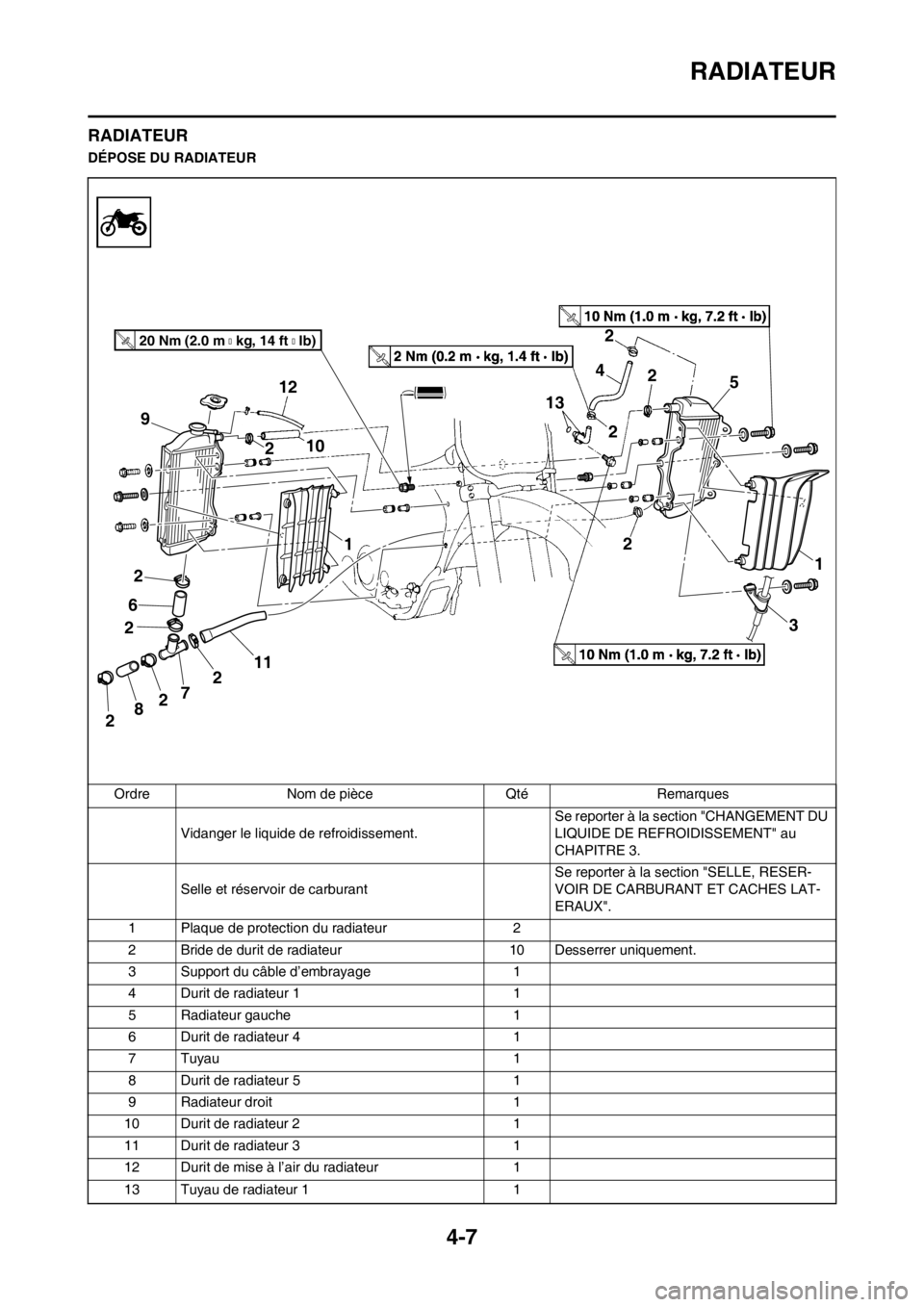

Ordre Nom de pièce Qté Remarques
Vidanger le liquide de refroidissement.Se reporter à la section "CHANGEMENT DU
LIQUIDE DE REFROIDISSEMENT" au
CHAPITRE 3.
Selle et réservoir de carburantSe reporter à la section "SELLE, RESER-
VOIR DE CARBURANT ET CACHES LAT-
ERAUX".
1 Plaque de protection du radiateur 2
2 Bride de durit de radiateur 10 Desserrer uniquement.
3 Support du câble d’embrayage 1
4 Durit de radiateur 1 1
5 Radiateur gauche 1
6 Durit de radiateur 4 1
7 Tuyau 1
8 Durit de radiateur 5 1
9 Radiateur droit 1
10 Durit de radiateur 2 1
11 Durit de radiateur 3 1
12 Durit de mise à l’air du radiateur 1
13 Tuyau de radiateur 1 1
2
4
2
3 13
2
2
2
2
211
7
8 22
69
210 12
1
5
1
T R..20 Nm (2.0 m
kg, 14 ft  Ib)

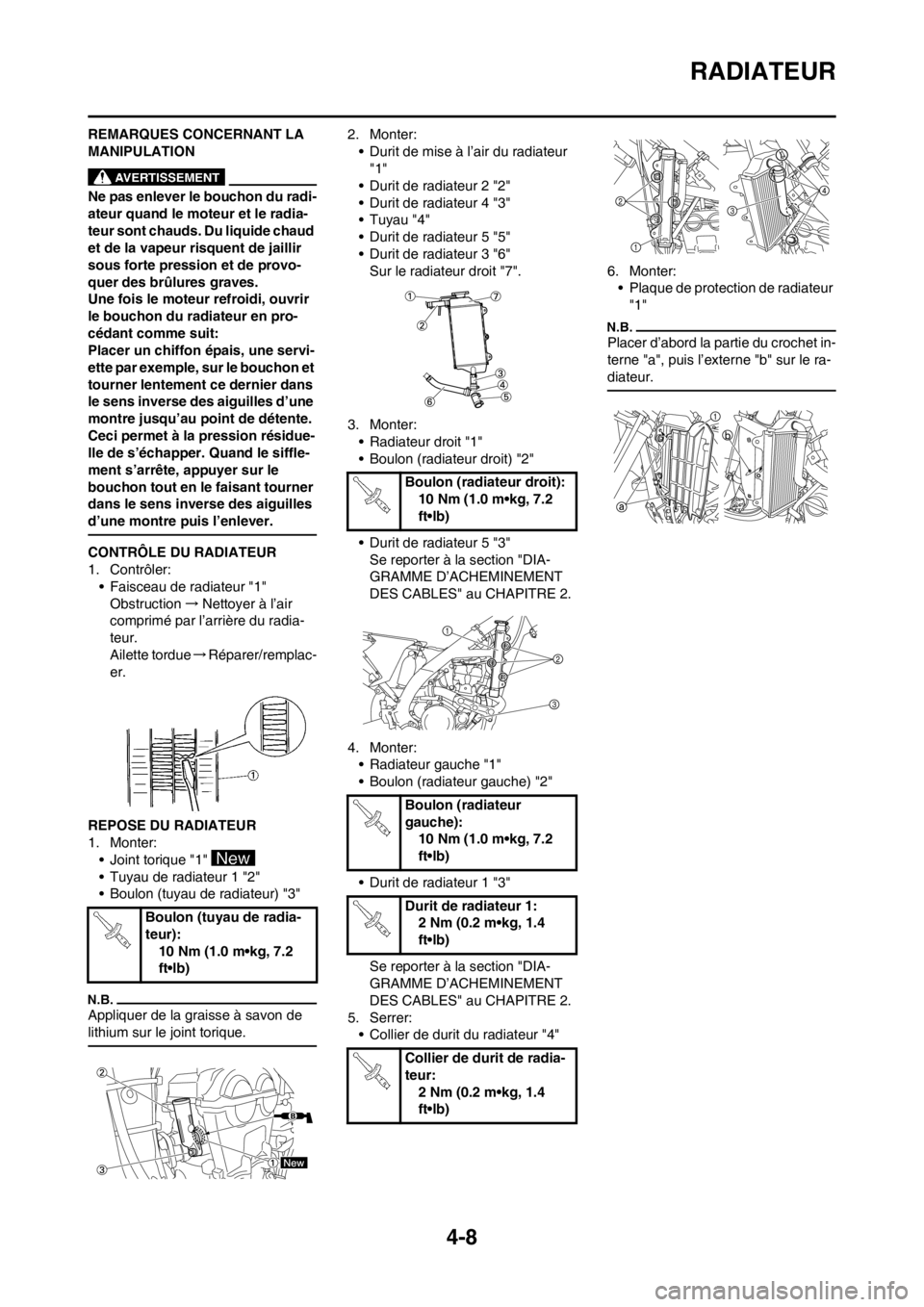

4-8
RADIATEUR
REMARQUES CONCERNANT LA
MANIPULATION
Ne pas enlever le bouchon du radi-
ateur quand le moteur et le radia-
teur sont chauds. Du liquide chaud
et de la vapeur risquent de jaillir
sous forte pression et de provo-
quer des brûlures graves.
Une fois le moteur refroidi, ouvrir
le bouchon du radiateur en pro-
cédant comme suit:
Placer un chiffon épais, une servi-
ette par exemple, sur le bouchon et
tourner lentement ce dernier dans
le sens inverse des aiguilles d’une
montre jusqu’au point de détente.
Ceci permet à la pression résidue-
lle de s’échapper. Quand le siffle-
ment s’arrête, appuyer sur le
bouchon tout en le faisant tourner
dans le sens inverse des aiguilles
d’une montre puis l’enlever.
CONTRÔLE DU RADIATEUR
1. Contrôler:
• Faisceau de radiateur "1"
Obstruction→Nettoyer à l’air
comprimé par l’arrière du radia-
teur.
Ailette tordue→Réparer/remplac-
er.
REPOSE DU RADIATEUR
1. Monter:
• Joint torique "1"
• Tuyau de radiateur 1 "2"
• Boulon (tuyau de radiateur) "3"
Appliquer de la graisse à savon de
lithium sur le joint torique.
2. Monter:
• Durit de mise à l’air du radiateur
"1"
• Durit de radiateur 2 "2"
• Durit de radiateur 4 "3"
• Tuyau "4"
• Durit de radiateur 5 "5"
• Durit de radiateur 3 "6"
Sur le radiateur droit "7".
3. Monter:
• Radiateur droit "1"
• Boulon (radiateur droit) "2"
• Durit de radiateur 5 "3"
Se reporter à la section "DIA-
GRAMME D’ACHEMINEMENT
DES CABLES" au CHAPITRE 2.
4. Monter:
• Radiateur gauche "1"
• Boulon (radiateur gauche) "2"
• Durit de radiateur 1 "3"
Se reporter à la section "DIA-
GRAMME D’ACHEMINEMENT
DES CABLES" au CHAPITRE 2.
5. Serrer:
• Collier de durit du radiateur "4"6. Monter:
• Plaque de protection de radiateur
"1"
Placer d’abord la partie du crochet in-
terne "a", puis l’externe "b" sur le ra-
diateur.
Boulon (tuyau de radia-
teur):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Boulon (radiateur droit):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Boulon (radiateur
gauche):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Durit de radiateur 1:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Collier de durit de radia-
teur:
2 Nm (0.2 m•kg, 1.4
ft•lb)

4-9
CARBURATEUR
CARBURATEUR
DÉPOSE DU CARBURATEUR

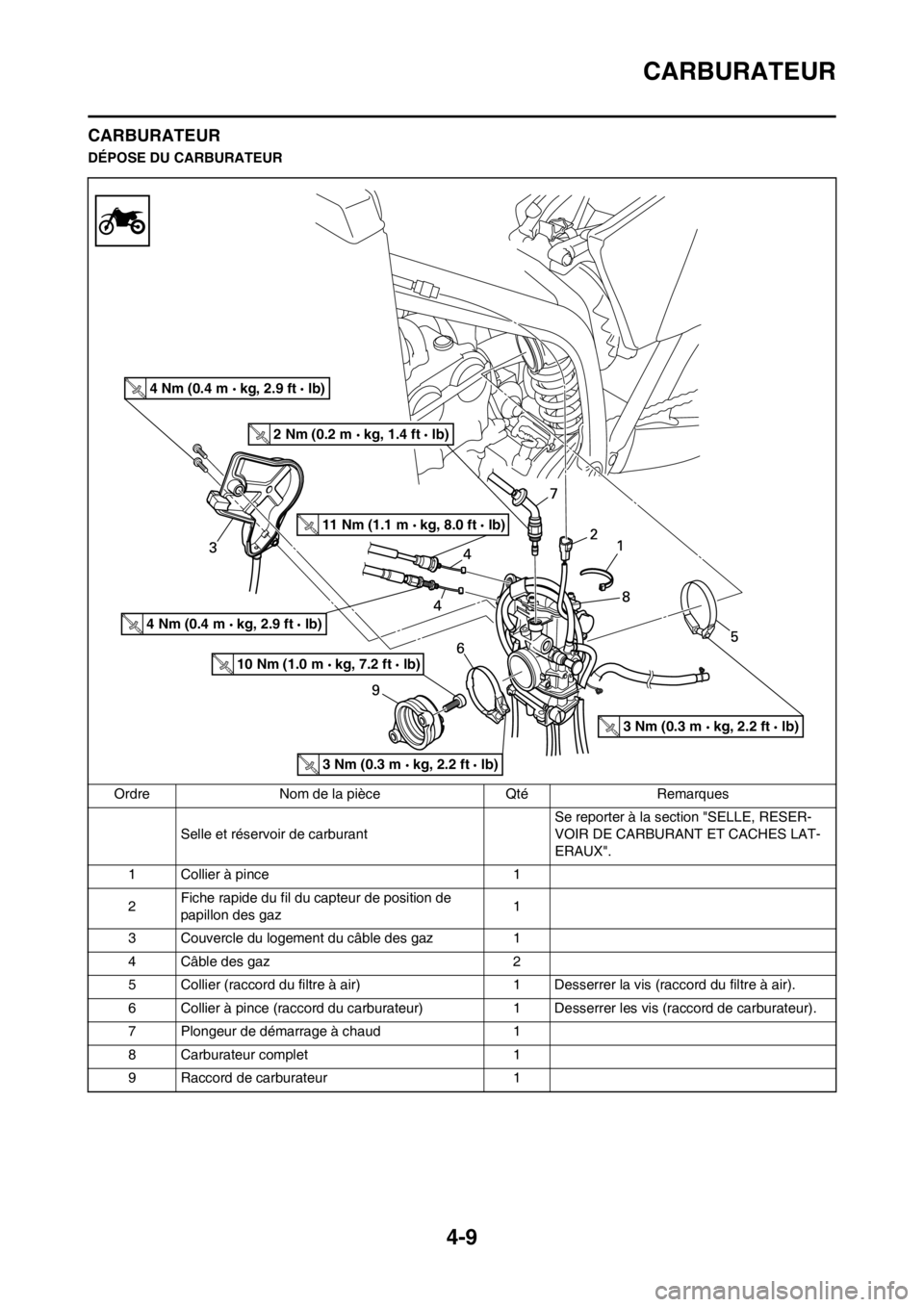

Ordre Nom de la pièce Qté Remarques
Selle et réservoir de carburant Se reporter à la section "SELLE, RESER-
VOIR DE CARBURANT ET CACHES LAT-
ERAUX".
1 Collier à pince 1
2Fiche rapide du fil du capteur de position de
papillon des gaz1
3 Couvercle du logement du câble des gaz 1
4 Câble des gaz 2
5 Collier (raccord du filtre à air) 1 Desserrer la vis (raccord du filtre à air).
6 Collier à pince (raccord du carburateur) 1 Desserrer les vis (raccord de carburateur).
7 Plongeur de démarrage à chaud 1
8 Carburateur complet 1
9 Raccord de carburateur 1
4 Nm (0.4 m kg, 2.9 ft lb)
4 Nm (0.4 m kg, 2.9 ft lb)
2 Nm (0.2 m kg, 1.4 ft lb)
3 Nm (0.3 m kg, 2.2 ft lb)
3 Nm (0.3 m kg, 2.2 ft lb)
11 Nm (1.1 m kg, 8.0 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)

4-10
CARBURATEUR
DÉMONTAGE DU CARBURATEUR
Ordre Nom de la pièce Qté Remarques

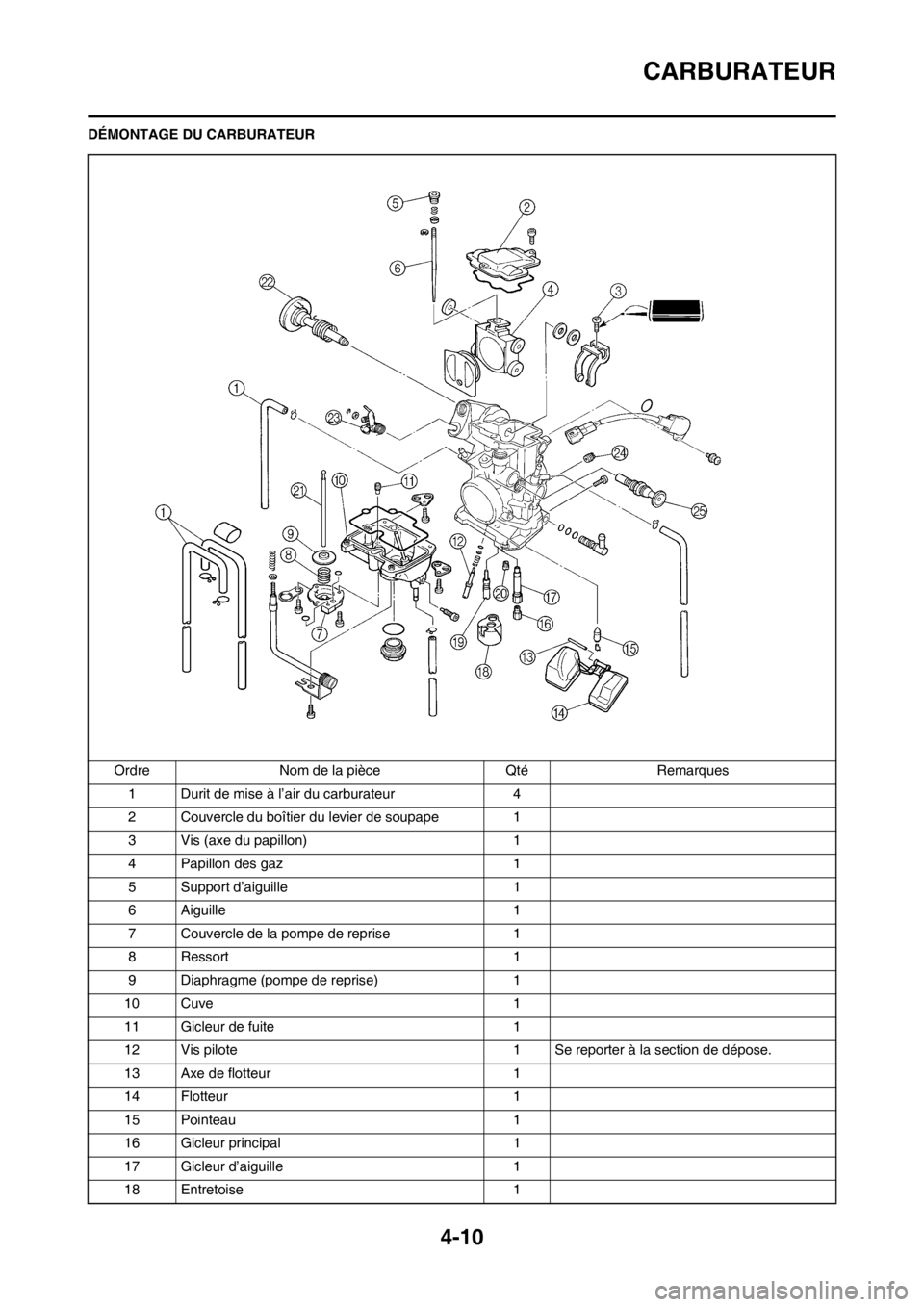

1 Durit de mise à l’air du carburateur 4
2 Couvercle du boîtier du levier de soupape 1
3 Vis (axe du papillon) 1
4 Papillon des gaz 1
5 Support d’aiguille 1
6 Aiguille 1
7 Couvercle de la pompe de reprise 1
8 Ressort 1
9 Diaphragme (pompe de reprise) 1
10 Cuve 1
11 Gicleur de fuite 1
12 Vis pilote 1 Se reporter à la section de dépose.
13 Axe de flotteur 1
14 Flotteur 1
15 Pointeau 1
16 Gicleur principal 1
17 Gicleur d’aiguille 1
18 Entretoise 1

4-11
CARBURATEUR

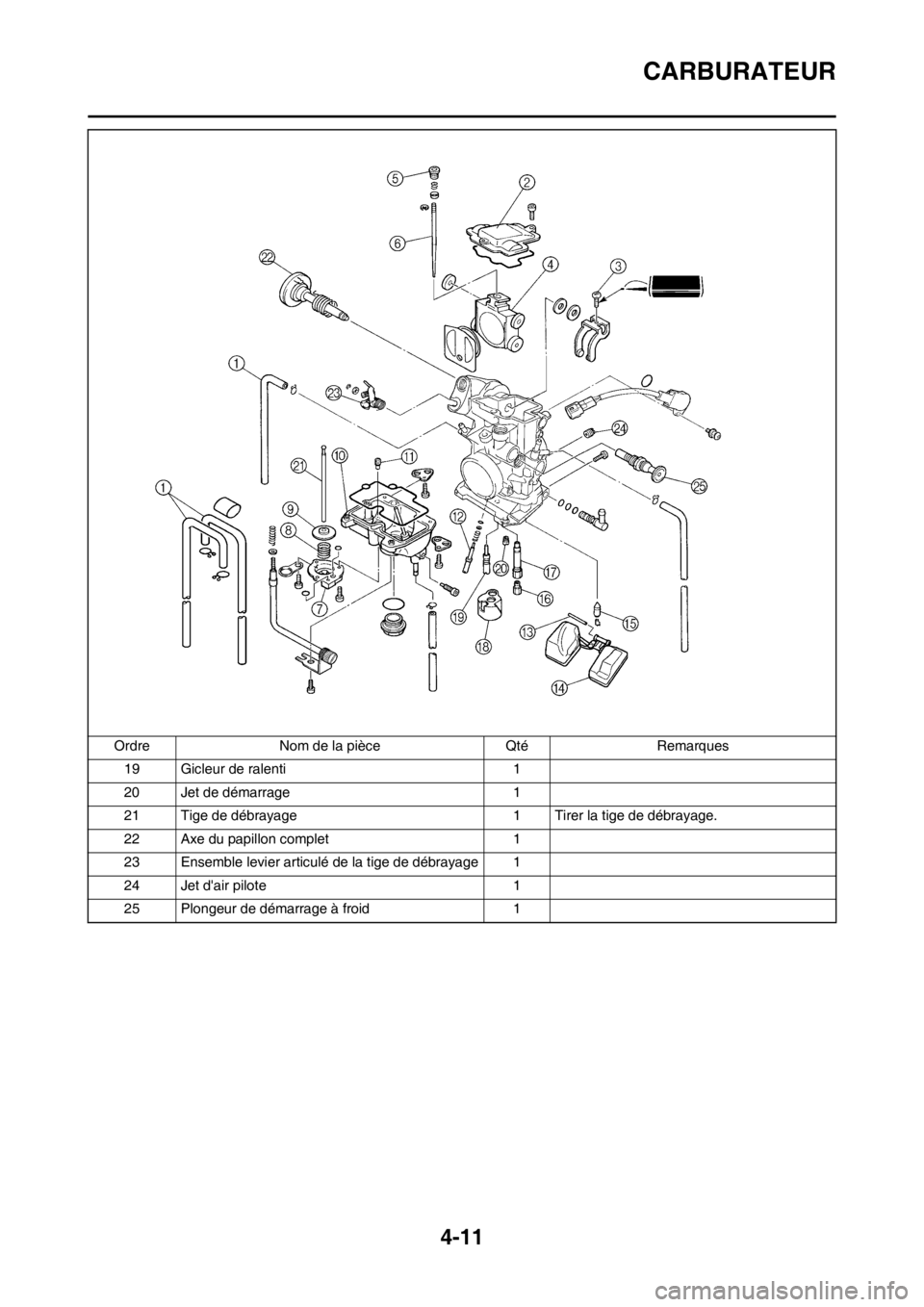

19 Gicleur de ralenti 1
20 Jet de démarrage 1
21 Tige de débrayage 1 Tirer la tige de débrayage.
22 Axe du papillon complet 1
23 Ensemble levier articulé de la tige de débrayage 1
24 Jet d'air pilote 1
25 Plongeur de démarrage à froid 1 Ordre Nom de la pièce Qté Remarques
