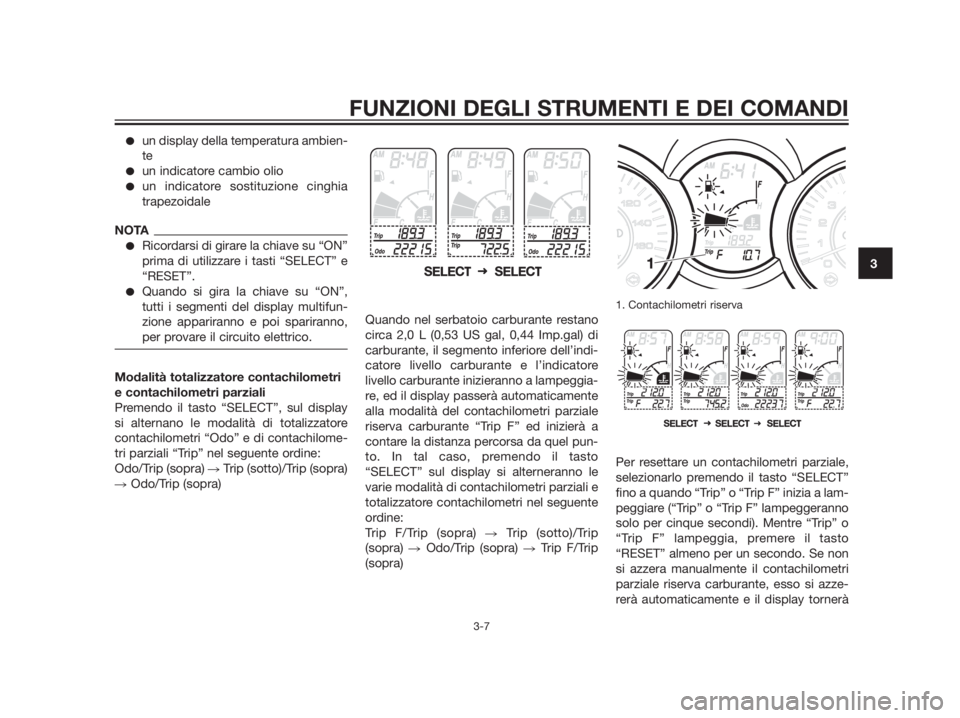

2012 YAMAHA XMAX 125 Manuale duso (in Italian)

un display della temperatura ambien-
te
un indicatore cambio olio
un indicatore sostituzione cinghia
trapezoidale
NOTA
Ricordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT” e
“RESET”.
Quando si gira la chiave su “ON”,
tutti i segmenti del display multifun-
zione appariranno e poi spariranno,
per provare il circuito elettrico.
Modalità totalizzatore contachilometri
e contachilometri parziali
Premendo il tasto “SELECT”, sul display
si alternano le modalità di totalizzatore
contachilometri “Odo” e di contachilome-
tri parziali “Trip” nel seguente ordine:
Odo/Trip (sopra) Trip (sotto)/Trip (sopra)
Odo/Trip (sopra)Quando nel serbatoio carburante restano
circa 2,0 L (0,53 US gal, 0,44 Imp.gal) di
carburante, il segmento inferiore dell’indi-
catore livello carburante e l’indicatore
livello carburante inizieranno a lampeggia-
re, ed il display passerà automaticamente
alla modalità del contachilometri parziale
riserva carburante “Trip F” ed inizierà a
contare la distanza percorsa da quel pun-
to. In tal caso, premendo il tasto
“SELECT” sul display si alterneranno le
varie modalità di contachilometri parziali e
totalizzatore contachilometri nel seguente
ordine:
Trip F/Trip (sopra) Trip (sotto)/Trip
(sopra) Odo/Trip (sopra) Trip F/Trip
(sopra)
1. Contachilometri riserva
Per resettare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT”
fino a quando “Trip” o “Trip F” inizia a lam-
peggiare (“Trip” o “Trip F” lampeggeranno
solo per cinque secondi). Mentre “Trip” o
“Trip F” lampeggia, premere il tasto
“RESET” almeno per un secondo. Se non
si azzera manualmente il contachilometri
parziale riserva carburante, esso si azze-
rerà automaticamente e il display tornerà
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3

alla modalità precedente dopo il riforni-
mento e una percorrenza di 5 km (3 mi).
NOTA
Non è possibile far tornare il display a
“Trip F” dopo aver premuto il tasto
“RESET”.
Indicatore livello carburante
Con la chiave su “ON”, l’indicatore di livel-
lo carburante indica la quantità di carbu-
rante nel serbatoio carburante. Man mano
che il livello carburante scende, i segmen-
ti sul display spariscono verso la lettera
“E” (vuoto). Quando il livello carburante
raggiunge il segmento inferiore vicino a
“E”, l’indicatore livello carburante ed il
segmento inferiore lampeggeranno. Effet-
tuare il rifornimento appena possibile.
Termometro liquido refrigerante
Con la chiave sulla posizione di “ON”, il
termometro liquido refrigerante indica la
temperatura del liquido refrigerante. La
temperatura del liquido refrigerante varia
a seconda delle variazioni climatiche e del
carico del motore. Se il segmento supe-
riore e l’indicatore temperatura liquido
refrigerante lampeggiano, arrestare il vei-
colo e lasciare raffreddare il motore.
(Vedere pagina 6-33).
HCA10021
Non continuare a far funzionare il
motore se si sta surriscaldando.
Indicatore cambio olio “OIL”
Questo indicatore lampeggia dopo i primi
1000 km (600 mi), poi a 6000 km (3500 mi)
e successivamente ogni 6000 km (3500
mi) per indicare la necessità di cambiare
l’olio motore.
Dopo aver cambiato l’olio motore, resetta-
re l’indicatore cambio olio. (Vedere pagina
6-10). Se si cambia l’olio motore prima che si sia
acceso l’indicatore cambio olio (per es.,
prima di raggiungere l’intervallo di cambio
olio periodico), dopo il cambio dell’olio
bisogna resettare l’indicatore, se si vuole
che indichi al momento giusto il prossimo
cambio periodico dell’olio. (Vedere pagina
6-10).
Si può controllare il circuito elettrico del-
l’indicatore mediante la seguente proce-
dura.
1. Girare la chiave in posizione di “ON”.
2. Controllare che la spia si accenda
per pochi secondi e poi si spenga.
3. Se l’indicatore non si accende, fare
controllare il circuito elettrico da un
concessionario Yamaha.
Indicatore di sostituzione cinghia
trapezoidale “V-BELT”
Questo indicatore lampeggia ogni 18000
km (10500 mi) quando occorre sostituire
la cinghia trapezoidale.
Si può controllare il circuito elettrico del-
l’indicatore mediante la seguente proce-
dura.
1. Girare la chiave in posizione di “ON”.
2. Controllare che la spia si accenda
per pochi secondi e poi si spenga.
ATTENZIONE
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3

3. Se l’indicatore non si accende, fare
controllare il circuito elettrico da un
concessionario Yamaha.
Dispositivo di autodiagnosi
Questo modello è equipaggiato con un
dispositivo di autodiagnosi per vari circui-
ti elettrici.
Se viene rilevato un problema in uno di
questi circuiti, il display multifunzione indi-
cherà un codice di errore.
Se il display multifunzione indica un codi-
ce di errore del genere, annotarlo e poi
fare controllare il veicolo da un concessio-
nario Yamaha.
HCA11790
Se il display multifunzione indica un
codice di errore, far controllare il veico-
lo al più presto possibile per evitare
danneggiamenti del motore.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobi-
lizzatore.
Se viene rilevato un problema nei circuiti
del sistema immobilizzatore, la spia
immobilizer lampeggerà ed il display mul-
tifunzione indicherà un codice di errore
quando si gira la chiave su “ON”.
NOTA
Se il display multifunzione indica il codice
di errore 52, questo potrebbe essere pro-
vocato da un’interferenza del transponder.
Se appare questo errore, provare a fare
quanto segue.
1. Display codice di errore
1. Usare la chiave di ricodifica per
avviare il motore.
NOTA
Accertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al bloc-
chetto accensione, e non tenere più di
una chiave dell’immobilizzatore sullo stes-
so anello portachiavi! Le chiavi del siste-
ma immobilizzatore possono provocare
interferenze nei segnali che a loro volta
possono impedire l’avviamento del moto-re.
2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con
le chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il vei-
colo, la chiave di ricodifica e le due
chiavi standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
Se il display multifunzione indica codici di
errore, annotare il numero del codice e poi
fare controllare il veicolo da un concessio-
nario Yamaha.
Modalità orologio digitale
Per r
egolare l’orologio digitale:
1. Premere contemporaneamente i tasti
“SELECT” e “RESET” per almeno
due secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto
“RESET” per regolare le ore.ATTENZIONE
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3

3. Premere il tasto “SELECT” e le cifre
dei minuti inizieranno a lampeggiare.
4. Premere il tasto “RESET” per regola-
re i minuti.
5. Premere il tasto “SELECT” e poi rila-
sciarlo per avviare l’orologio digitale.Display della temperatura ambiente
Premendo il tasto “SELECT” per almeno
due secondi, il display dell’orologio digita-
le passa alla visualizzazione della tempe-
ratura ambiente. Questo display mostra la
temperatura ambiente da –10 °C a 50 °C
con incrementi di 1 °C. La temperatura
visualizzata può scostarsi dalla tempera-
tura ambiente. Premendo il tasto
“SELECT” per almeno due secondi, il
display della temperatura ambiente passa
alla visualizzazione dell’orologio digitale.
NOTA
Se la temperatura ambiente scende
sotto a –10 °C, una temperatura infe-
riore a –10 °C non verrà visualizzata.
Se la temperatura ambiente sale oltre
50 °C, una temperatura superiore a
50 °C non verrà visualizzata.
La precisione della temperatura indi-
cata potrebbe essere compromessa
quando si procede a velocità limitata
(inferiore a circa 20 km/h (12.5 mi/h))
o se ci si ferma a semafori, passaggi
a livello, ecc.
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3

HAU12331
Allarme antifurto (optional)
A richiesta, si può fare installare su ques-
to modello un allarme antifurto da un
concessionario Yamaha. Contattare un
concessionario Yamaha per maggiori
informazioni.
HAU12348
Interruttori manubrio
Sinistra
1. Interruttore di segnalazione luce abbagliante
“”
2. Commutatore luce abbagliante/anabba-
gliante “ / ”
3. Interruttore indicatori di direzione “ / ”
4. Interruttore dell’avvisatore acustico “ ”
Destra
1. Interruttore luci d’emergenza “ ”
2. Interruttore avviamento “ ”
HAU12350
Interruttore di segnalazione luce
abbagliante “ ”
Premere questo interruttore per far lam-
peggiare il faro.
HAU12400
Commutatore luce abbagliante/
anabbagliante “ / ”
Posizionare questo interruttore su “ ”
per la luce abbagliante e su “ ”
per la luce anabbagliante.
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3

HAU12460
Interruttore indicatori di direzione
“/”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Sposta-
re questo interruttore verso “ ” per
segnalare una curva a sinistra. Una volta
rilasciato, l’interruttore ritorna in posizione
centrale. Per spegnere le luci degli indica-
tori di direzione, premere l’interruttore
dopo che è ritornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12721
Interruttore avviamento “ ”
Con il cavalletto laterale alzato, premere
questo interruttore azionando il freno
anteriore o posteriore per mettere in rota-
zione il motore con il dispositivo d’avvia-
mento. Prima di accendere il motore,
vedere pagina 5-1 per le istruzioni di
avviamento.
HAU44710
La spia guasto motore e la spia ABS (solo
per modelli con ABS) si accendono quan-
do si gira la chiave su “ON” e si preme
l’interruttore avviamento, ma questo non
indica una disfunzione.
HAU12733
Interruttore luci d’emergenza “ ”
Con la chiave di accensione su “ON” o
“ ”, usare questo interruttore per
accendere le luci d’emergenza (lampeggio
simultaneo di tutte le luci indicatori di dire-
zione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso.
HCA10061
Non utilizzare a lungo le luci d’emer-
genza a motore spento, per evitare di
scaricare la batteria.
HAU12900
Leva freno anteriore
1. Leva freno anteriore
La leva freno anteriore si trova sulla mano-
pola destra. Per azionare il freno anteriore,
tirare la leva verso la manopola.
ATTENZIONE
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3

HAU12950
Leva del freno posteriore
1. Leva freno posteriore
La leva del freno posteriore si trova sulla
manopola a sinistra del manubrio. Per
azionare il freno posteriore, tirare la leva
verso la manopola.
HAU12995
ABS (per modelli con ABS)
L’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipen-
dentemente sul freno anteriore e su quel-
lo posteriore. Durante le frenate d’emer-
genza, l’ABS controlla in modo sicuro il
blocco delle ruote su superfici stradali
variabili e con condizioni climatiche diver-
se, aumentando al massimo l’adesione e
le prestazioni dei pneumatici e garanten-
do un’azione frenante dolce. L’ABS viene
monitorizzata dall’ECU, che ricorre alla
frenatura manuale in caso di disfunzioni.
HWA10090
L’ABS fornisce le migliori presta-
zioni sulle distanze di frenata lun-
ghe.
Su determinati mantelli stradali
(ruvidi o ghiaiosi), la distanza di
frenata può essere maggiore con
l’ABS, che senza. Quindi rispettare
una distanza sufficiente dal veico-
lo che precede per essere adegua-
ti alla sua velocità di marcia.
NOTA
L’ABS esegue un test di autodiagno-
si per pochi secondi ogni volta che il
veicolo riparte per la prima volta
dopo che la chiave è stata girata su
“ON”. Durante questo controllo, si
può sentire un rumore di “scatto” dal
lato anteriore del veicolo, e se una
delle leve dei freni è tirata anche di
poco, si può sentire una vibrazione
sulla leva, ma questi sintomi non
indicano una disfunzione.
Quando l’ABS è attiva, i freni si
comandano nel modo usuale. Si
possono sentire delle pulsazioni sul-
le leve freno, ma questo non significa
che ci siano delle disfunzioni.
Questa ABS ha una modalità di pro-
va che consente al proprietario di
provare la sensazione di pulsazioni
sulle leve freno quando l’ABS è atti-
va. Tuttavia sono necessari degli
attrezzi speciali, per cui consigliamo
di consultare un concessionario
Yamaha per eseguire questa prova.AVVERTENZA
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3

HCA16120
Tenete qualsiasi tipo di magneti (com-
presi gli utensili di recupero magnetici,
i cacciaviti magnetici, ecc.) lontani dai
mozzi della ruota anteriore e posterio-
re, altrimenti i rotori magnetici installa-
ti nei mozzi ruote potrebbero danneg-
giarsi, provocando il funzionamento
improprio del sistema ABS.
1. Mozzo ruota posteriore 2. Mozzo ruota anteriore
HAUS1661
Tappo serbatoio carburante
Per aprire il tappo serbatoio
carburante
1. Aprire il coperchietto tappo serbatoio
carburante premendo sull’estremità
anteriore dello stesso.
1. Tappo serbatoio carburante 2. Coperchietto tappo serbatoio carburante
2. Inserire la chiave nella serratura e
girarla in senso orario. La serratura si
apre e si può togliere il tappo serba-
toio carburante.
1. Serratura. 2. Tappo serbatoio carburante (
Per chiudere il tappo serbatoio
carburante
1. Verificare che il riferimento di allinea-
mento sia rivolto in avanti e quindi
inserire il tappo serbatoio carburante
nella sua posizione orignale.
1. Riferimenti di accoppiamento
ATTENZIONE
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
