2012 YAMAHA XMAX 125 Manuale de Empleo (in Spanish)

3. Compruebe si el filtro está dañado y
cámbielo según sea necesario.
4. Coloque el filtro con el lado colorea-
do hacia fuera.
5. Monte las cubiertas del filtro de aire
de la caja de la correa trapezoidal
colocando los tornillos. ATENCIÓN:
Verifique que todos los elementos
del filtro estén correctamente
asentados en la caja. El motor no
se debe utilizar nunca sin los fil-
tros montados; de lo contrario, el o
los pistones o cilindros pueden
desgastarse excesivamente.
[SCA10531]SAU48431

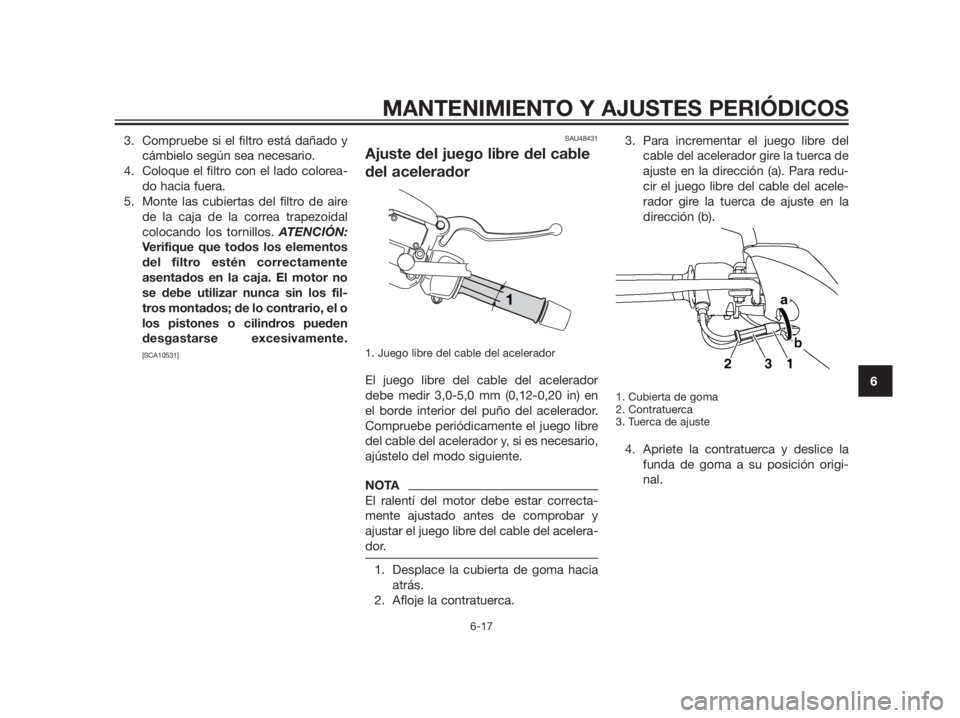

Ajuste del juego libre del cable
del acelerador
1. Juego libre del cable del acelerador
El juego libre del cable del acelerador
debe medir 3,0-5,0 mm (0,12-0,20 in) en
el borde interior del puño del acelerador.
Compruebe periódicamente el juego libre
del cable del acelerador y, si es necesario,
ajústelo del modo siguiente.
NOTA
El ralentí del motor debe estar correcta-
mente ajustado antes de comprobar y
ajustar el juego libre del cable del acelera-
dor.
1. Desplace la cubierta de goma hacia
atrás.
2. Afloje la contratuerca.3. Para incrementar el juego libre del
cable del acelerador gire la tuerca de
ajuste en la dirección (a). Para redu-
cir el juego libre del cable del acele-
rador gire la tuerca de ajuste en la
dirección (b).
1. Cubierta de goma
2. Contratuerca
3. Tuerca de ajuste
4. Apriete la contratuerca y deslice la
funda de goma a su posición origi-
nal.
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
6

SAU21401

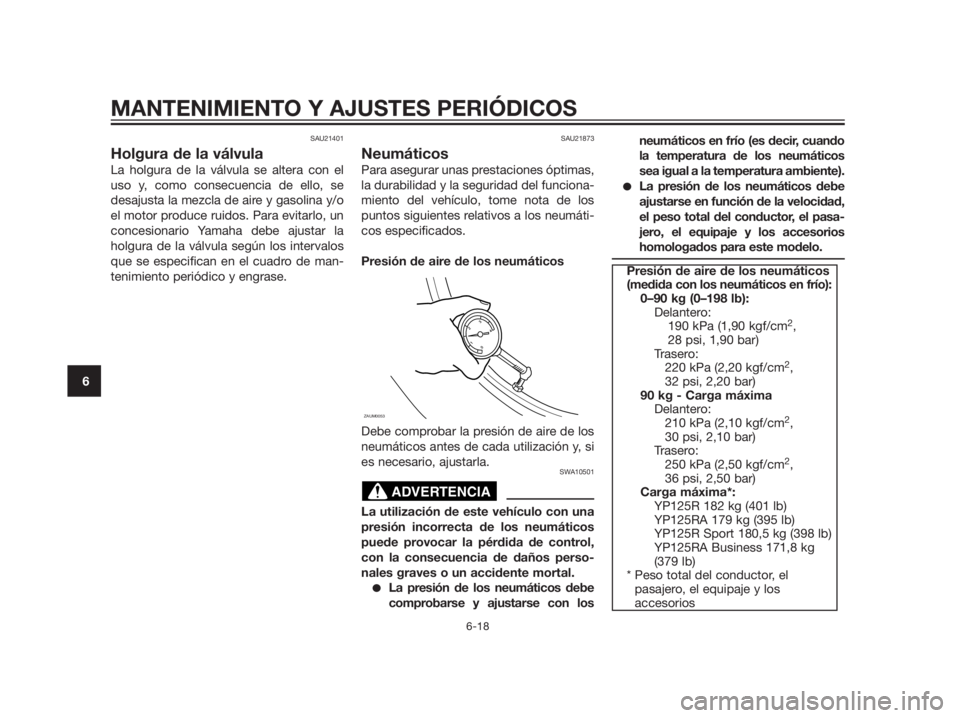

Holgura de la válvula
La holgura de la válvula se altera con el
uso y, como consecuencia de ello, se
desajusta la mezcla de aire y gasolina y/o
el motor produce ruidos. Para evitarlo, un
concesionario Yamaha debe ajustar la
holgura de la válvula según los intervalos
que se especifican en el cuadro de man-
tenimiento periódico y engrase.
SAU21873
Neumáticos
Para asegurar unas prestaciones óptimas,
la durabilidad y la seguridad del funciona-
miento del vehículo, tome nota de los
puntos siguientes relativos a los neumáti-
cos especificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
SWA10501
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños perso-
nales graves o un accidente mortal.
La presión de los neumáticos debe
comprobarse y ajustarse con losneumáticos en frío (es decir, cuando
la temperatura de los neumáticos
sea igual a la temperatura ambiente).
La presión de los neumáticos debe
ajustarse en función de la velocidad,
el peso total del conductor, el pasa-
jero, el equipaje y los accesorios
homologados para este modelo.
Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
190 kPa (1,90 kgf/cm
2,
28 psi, 1,90 bar)
Trasero:
220 kPa (2,20 kgf/cm
2,
32 psi, 2,20 bar)
90 kg - Carga máxima
Delantero:
210 kPa (2,10 kgf/cm
2,
30 psi, 2,10 bar)
Trasero:
250 kPa (2,50 kgf/cm
2,
36 psi, 2,50 bar)
Carga máxima*:
YP125R 182 kg (401 lb)
YP125RA 179 kg (395 lb)
YP125R Sport 180,5 kg (398 lb)
YP125RA Business 171,8 kg
(379 lb)
* Peso total del conductor, el
pasajero, el equipaje y los
accesorios
ADVERTENCIA
ZAUM0053
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
6

SWA10511

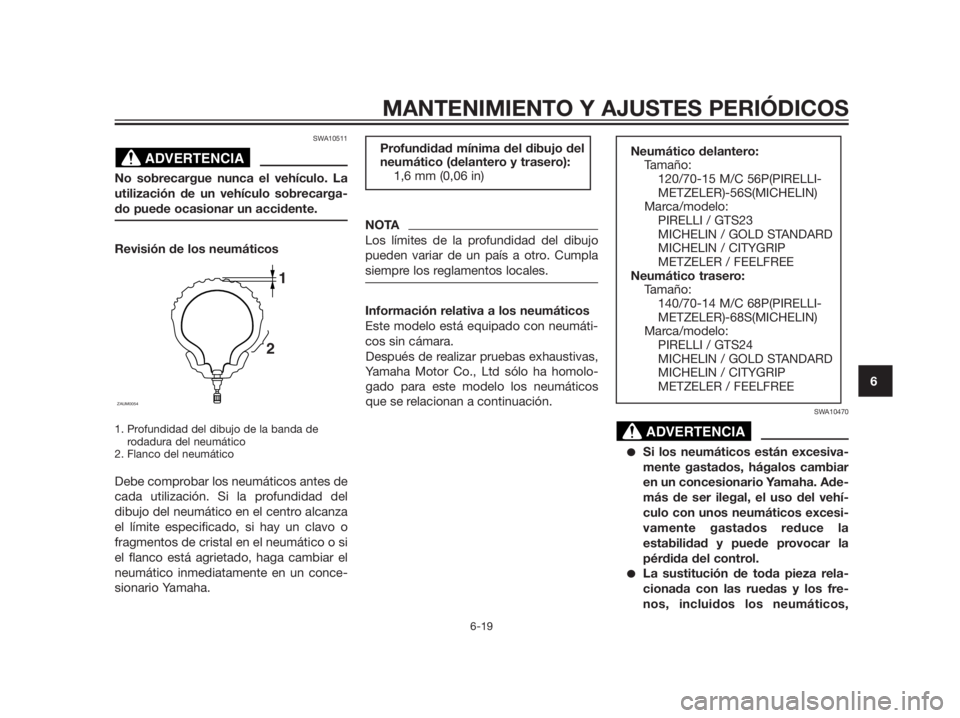

No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecarga-
do puede ocasionar un accidente.
Revisión de los neumáticos
1. Profundidad del dibujo de la banda de
rodadura del neumático
2. Flanco del neumático
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del
dibujo del neumático en el centro alcanza
el límite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si
el flanco está agrietado, haga cambiar el
neumático inmediatamente en un conce-
sionario Yamaha.
NOTA
Los límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara.
Después de realizar pruebas exhaustivas,
Yamaha Motor España S.A. sólo ha
homologado para este modelo los neu-
máticos que se relacionan a continuación.
SWA10470
Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehí-
culo con unos neumáticos excesi-
vamente gastados reduce la
estabilidad y puede provocar la
pérdida del control.
La sustitución de toda pieza rela-
cionada con las ruedas y los fre-
nos, incluidos los neumáticos,
ADVERTENCIA
Neum

debe confiarse a un concesionario
Yamaha que dispone de los cono-
cimientos y experiencia profesio-
nal necesarios.SAU21961

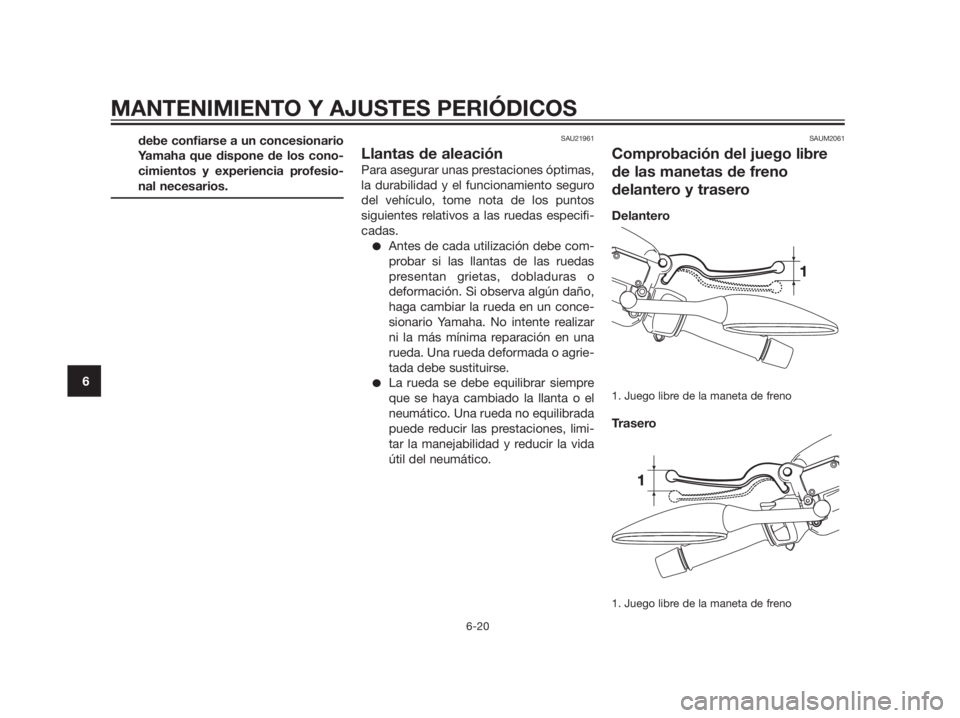

Llantas de aleación
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos
siguientes relativos a las ruedas especifi-
cadas.
Antes de cada utilización debe com-
probar si las llantas de las ruedas
presentan grietas, dobladuras o
deformación. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar
ni la más mínima reparación en una
rueda. Una rueda deformada o agrie-
tada debe sustituirse.
La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limi-
tar la manejabilidad y reducir la vida
útil del neumático.
SAUM2061
Comprobación del juego libre
de las manetas de freno
delantero y trasero
Delantero
1. Juego libre de la maneta de freno
Trasero
1. Juego libre de la maneta de freno
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-20
6

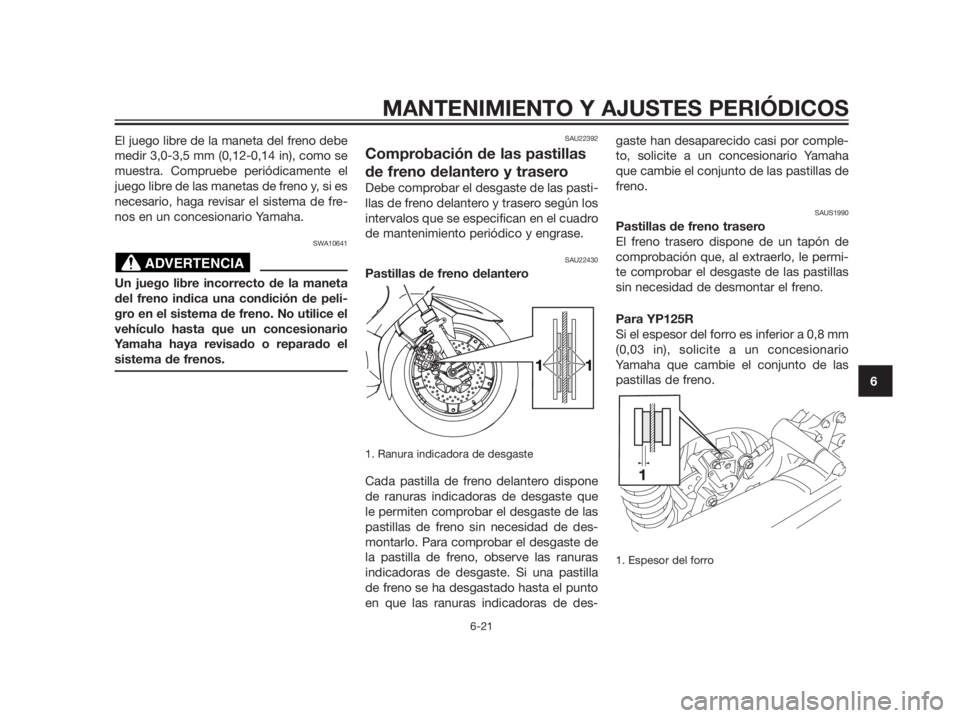

El juego libre de la maneta del freno debe
medir 3,0-3,5 mm (0,12-0,14 in), como se
muestra. Compruebe periódicamente el
juego libre de las manetas de freno y, si es
necesario, haga revisar el sistema de fre-
nos en un concesionario Yamaha.
SWA10641
Un juego libre incorrecto de la maneta
del freno indica una condición de peli-
gro en el sistema de freno. No utilice el
vehículo hasta que un concesionario
Yamaha haya revisado o reparado el
sistema de frenos.
SAU22392
Comprobación de las pastillas
de freno delantero y trasero
Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU22430
Pastillas de freno delantero
1. Ranura indicadora de desgaste
Cada pastilla de freno delantero dispone
de ranuras indicadoras de desgaste que
le permiten comprobar el desgaste de las
pastillas de freno sin necesidad de des-
montarlo. Para comprobar el desgaste de
la pastilla de freno, observe las ranuras
indicadoras de desgaste. Si una pastilla
de freno se ha desgastado hasta el punto
en que las ranuras indicadoras de des-gaste han desaparecido casi por comple-
to, solicite a un concesionario Yamaha
que cambie el conjunto de las pastillas de
freno.
SAUS1990
Pastillas de freno trasero
El freno trasero dispone de un tapón de
comprobación que, al extraerlo, le permi-
te comprobar el desgaste de las pastillas
sin necesidad de desmontar el freno.
Para YP125R
Si el espesor del forro es inferior a 0,8 mm
(0,03 in), solicite a un concesionario
Yamaha que cambie el conjunto de las
pastillas de freno.
1. Espesor del forro
ADVERTENCIA
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
6

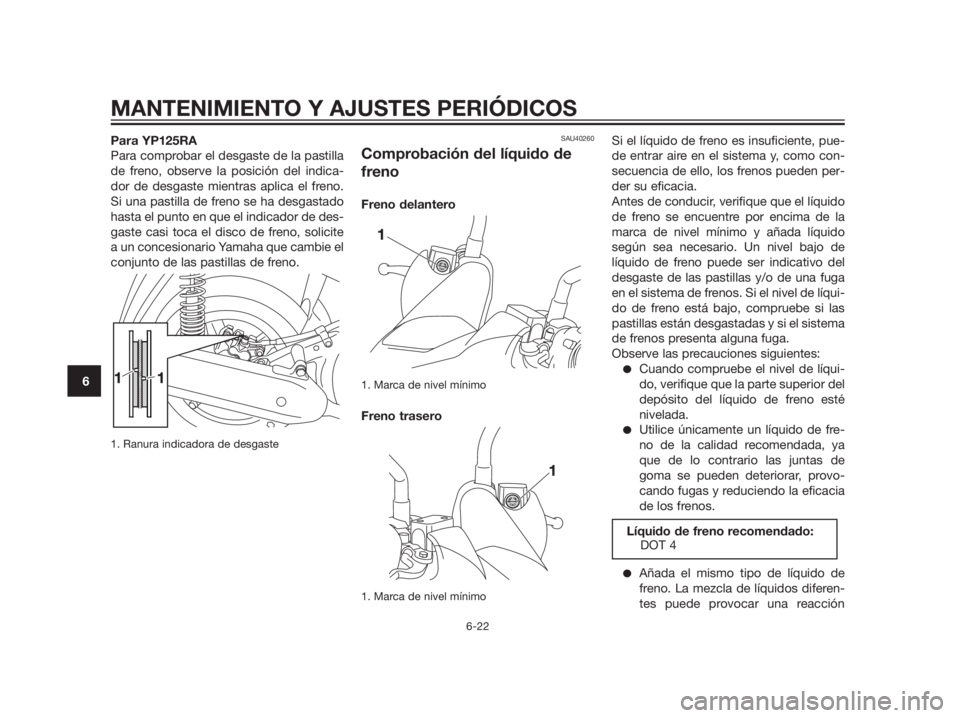

Para YP125RA
Para comprobar el desgaste de la pastilla
de freno, observe la posición del indica-
dor de desgaste mientras aplica el freno.
Si una pastilla de freno se ha desgastado
hasta el punto en que el indicador de des-
gaste casi toca el disco de freno, solicite
a un concesionario Yamaha que cambie el
conjunto de las pastillas de freno.
1. Ranura indicadora de desgaste
SAU40260
Comprobación del líquido de
freno
Freno delantero
1. Marca de nivel mínimo
Freno trasero
1. Marca de nivel mínimo
Si el líquido de freno es insuficiente, pue-
de entrar aire en el sistema y, como con-
secuencia de ello, los frenos pueden per-
der su eficacia.
Antes de conducir, verifique que el líquido
de freno se encuentre por encima de la
marca de nivel mínimo y añada líquido
según sea necesario. Un nivel bajo de
líquido de freno puede ser indicativo del
desgaste de las pastillas y/o de una fuga
en el sistema de frenos. Si el nivel de líqui-
do de freno está bajo, compruebe si las
pastillas están desgastadas y si el sistema
de frenos presenta alguna fuga.
Observe las precauciones siguientes:
Cuando compruebe el nivel de líqui-
do, verifique que la parte superior del
depósito del líquido de freno esté
nivelada.
Utilice únicamente un líquido de fre-
no de la calidad recomendada, ya
que de lo contrario las juntas de
goma se pueden deteriorar, provo-
cando fugas y reduciendo la eficacia
de los frenos.
Añada el mismo tipo de líquido de
freno. La mezcla de líquidos diferen-
tes puede provocar una reacción
Líquido de freno recomendado:
DOT 4
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
6

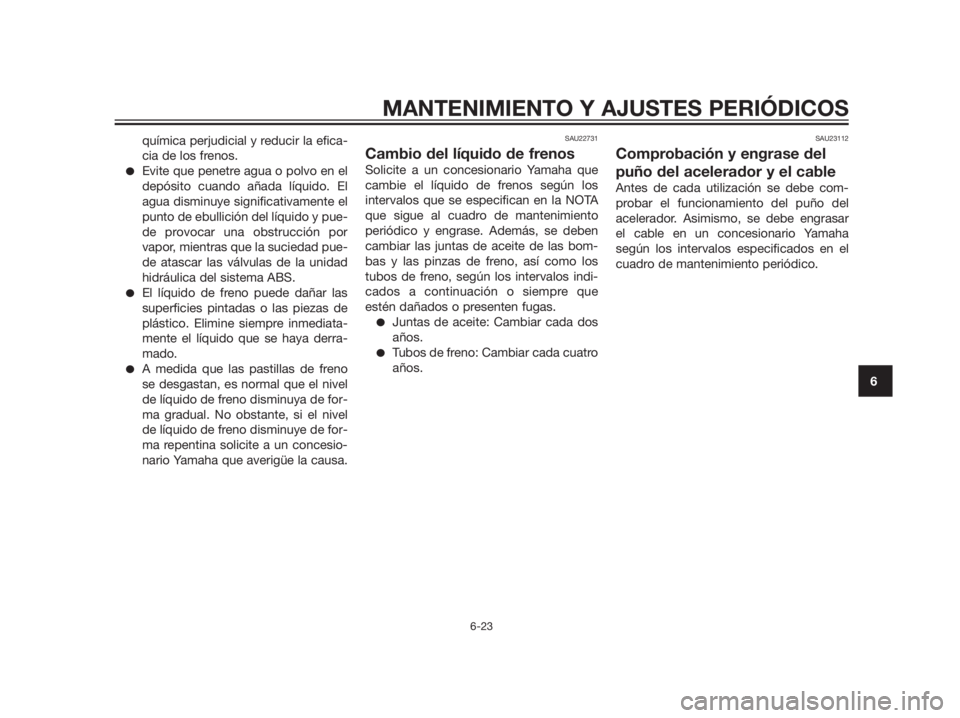

química perjudicial y reducir la efica-
cia de los frenos.
Evite que penetre agua o polvo en el
depósito cuando añada líquido. El
agua disminuye significativamente el
punto de ebullición del líquido y pue-
de provocar una obstrucción por
vapor, mientras que la suciedad pue-
de atascar las válvulas de la unidad
hidráulica del sistema ABS.
El líquido de freno puede dañar las
superficies pintadas o las piezas de
plástico. Elimine siempre inmediata-
mente el líquido que se haya derra-
mado.
A medida que las pastillas de freno
se desgastan, es normal que el nivel
de líquido de freno disminuya de for-
ma gradual. No obstante, si el nivel
de líquido de freno disminuye de for-
ma repentina solicite a un concesio-
nario Yamaha que averigüe la causa.
SAU22731
Cambio del líquido de frenos
Solicite a un concesionario Yamaha que
cambie el líquido de frenos según los
intervalos que se especifican en la NOTA
que sigue al cuadro de mantenimiento
periódico y engrase. Además, se deben
cambiar las juntas de aceite de las bom-
bas y las pinzas de freno, así como los
tubos de freno, según los intervalos indi-
cados a continuación o siempre que
estén dañados o presenten fugas.
Juntas de aceite: Cambiar cada dos
años.
Tubos de freno: Cambiar cada cuatro
años.
SAU23112
Comprobación y engrase del
puño del acelerador y el cable
Antes de cada utilización se debe com-
probar el funcionamiento del puño del
acelerador. Asimismo, se debe engrasar
el cable en un concesionario Yamaha
según los intervalos especificados en el
cuadro de mantenimiento periódico.
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-23
6

SAU23172
Engrase de las manetas del
freno delantero y trasero
Maneta del freno delantero
Maneta del freno trasero
Los puntos de pivote de las manetas del
freno delantero y trasero deben engrasar-
se esporádicamente según los intervalosespecificados en el cuadro de manteni-
miento periódico y engrase.
SAU23213
Verificación y engrase del
caballete central y el caballete
lateral
1. Caballete lateral
1. Caballete central
Antes de cada utilización debe comprobar
el funcionamiento de los caballetes cen-
tral y lateral y engrasar los pivotes y las
Lubricante recomendado:
Grasa de silicona
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-24
6
