2012 YAMAHA XMAX 125 Betriebsanleitungen (in German)

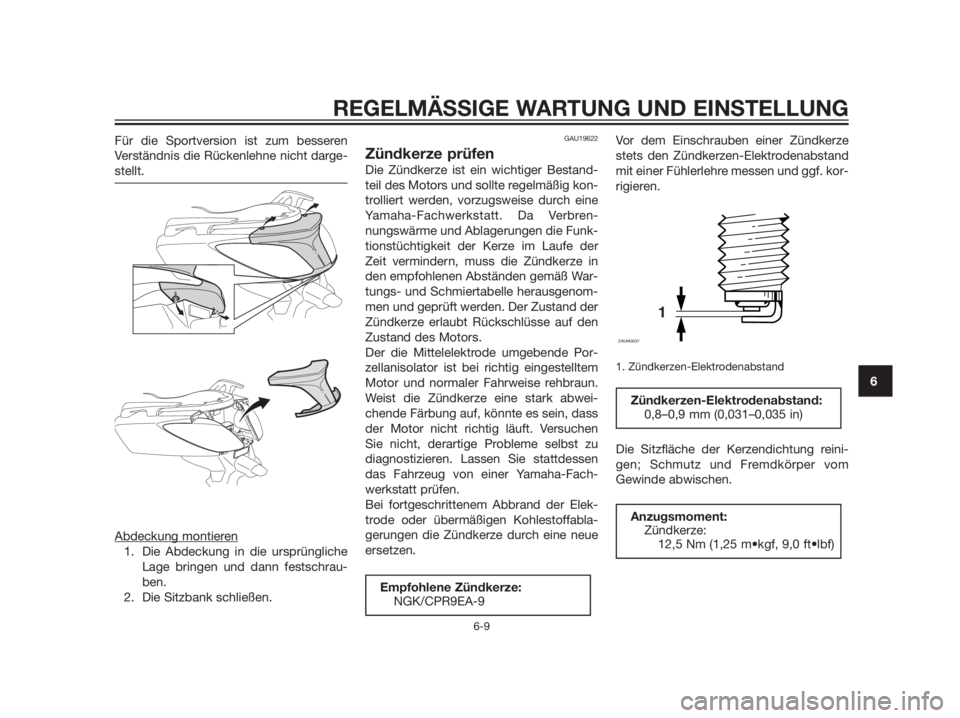

Für die Sportversion ist zum besseren
Verständnis die Rückenlehne nicht darge-
stellt.
Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrau-
ben.
2. Die Sitzbank schließen.
GAU19622
Zündkerze prüfen
Die Zündkerze ist ein wichtiger Bestand-
teil des Motors und sollte regelmäßig kon-
trolliert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbren-
nungswärme und Ablagerungen die Funk-
tionstüchtigkeit der Kerze im Laufe der
Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Der die Mittelelektrode umgebende Por-
zellanisolator ist bei richtig eingestelltem
Motor und normaler Fahrweise rehbraun.
Weist die Zündkerze eine stark abwei-
chende Färbung auf, könnte es sein, dass
der Motor nicht richtig läuft. Versuchen
Sie nicht, derartige Probleme selbst zu
diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Elek-
trode oder übermäßigen Kohlestoffabla-
gerungen die Zündkerze durch eine neue
ersetzen.Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. kor-
rigieren.
1. Zündkerzen-Elektrodenabstand
Die Sitzfläche der Kerzendichtung reini-
gen; Schmutz und Fremdkörper vom
Gewinde abwischen.
Anzugsmoment:
Zündkerze:

Zündkerzen-Elektrodenabstand:
0,8–0,9 mm (0,031–0,035 in)
1
ZAUM0037
Empfohlene Zündkerze:
NGK/CPR9EA-9
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
6

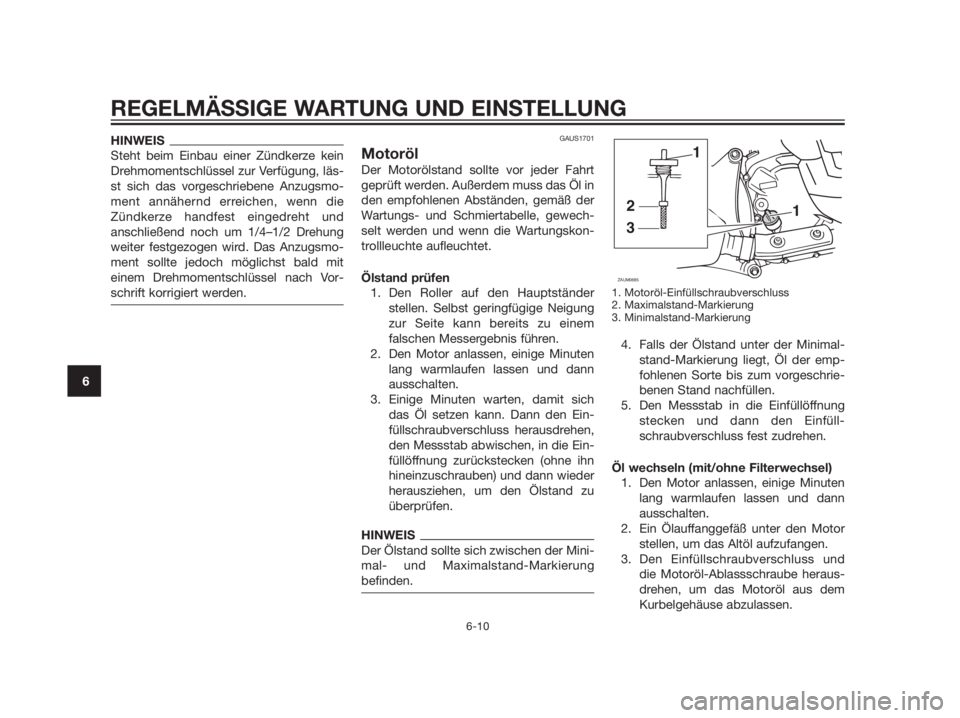

HINWEIS
Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, läs-
st sich das vorgeschriebene Anzugsmo-
ment annähernd erreichen, wenn die
Zündkerze handfest eingedreht und
anschließend noch um 1/4–1/2 Drehung
weiter festgezogen wird. Das Anzugsmo-
ment sollte jedoch möglichst bald mit
einem Drehmomentschlüssel nach Vor-
schrift korrigiert werden.GAUS1701
Motoröl
Der Motorölstand sollte vor jeder Fahrt
geprüft werden. Außerdem muss das Öl in
den empfohlenen Abständen, gemäß der
Wartungs- und Schmiertabelle, gewech-
selt werden und wenn die Wartungskon-
trollleuchte aufleuchtet.
Ölstand prüfen
1. Den Roller auf den Hauptständer
stellen. Selbst geringfügige Neigung
zur Seite kann bereits zu einem
falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, damit sich
das Öl setzen kann. Dann den Ein-
füllschraubverschluss herausdrehen,
den Messstab abwischen, in die Ein-
füllöffnung zurückstecken (ohne ihn
hineinzuschrauben) und dann wieder
herausziehen, um den Ölstand zu
überprüfen.
HINWEIS
Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung
befinden.
1. Motoröl-Einfüllschraubverschluss
2. Maximalstand-Markierung
3. Minimalstand-Markierung
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.
5. Den Messstab in die Einfüllöffnung
stecken und dann den Einfüll-
schraubverschluss fest zudrehen.
Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluss und
die Motoröl-Ablassschraube heraus-
drehen, um das Motoröl aus dem
Kurbelgehäuse abzulassen.
1
3
2
1
ZAUM0685
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6

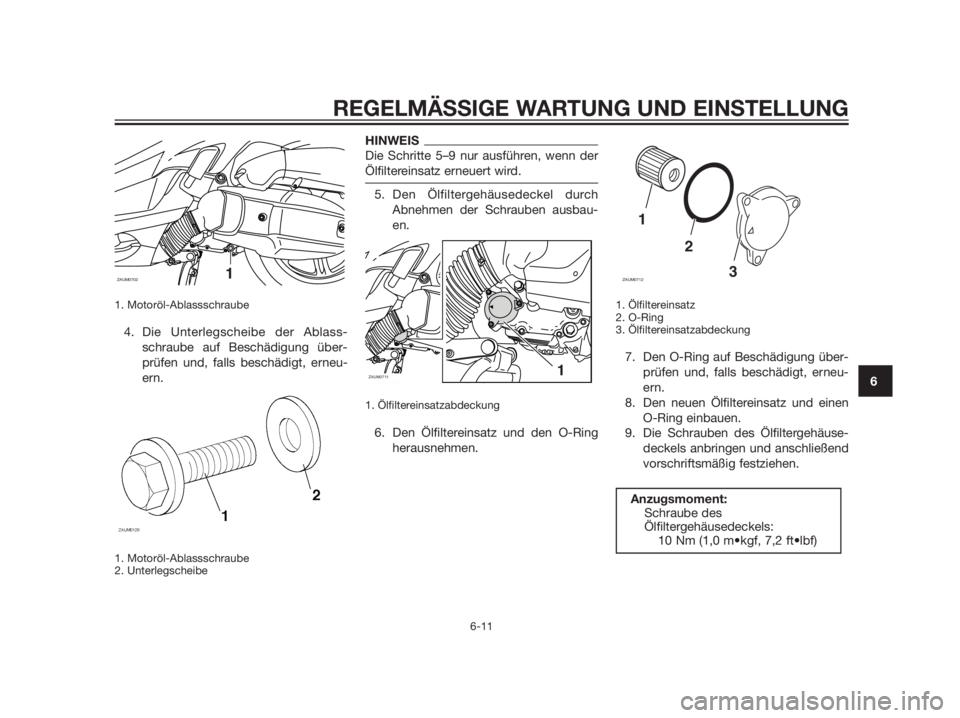

1. Motoröl-Ablassschraube
4. Die Unterlegscheibe der Ablass-
schraube auf Beschädigung über-
prüfen und, falls beschädigt, erneu-
ern.
1. Motoröl-Ablassschraube
2. Unterlegscheibe
HINWEIS
Die Schritte 5–9 nur ausführen, wenn der
Ölfiltereinsatz erneuert wird.
5. Den Ölfiltergehäusedeckel durch
Abnehmen der Schrauben ausbau-
en.
1. Ölfiltereinsatzabdeckung
6. Den Ölfiltereinsatz und den O-Ring
herausnehmen.
1. Ölfiltereinsatz
2. O-Ring
3. Ölfiltereinsatzabdeckung
7. Den O-Ring auf Beschädigung über-
prüfen und, falls beschädigt, erneu-
ern.
8. Den neuen Ölfiltereinsatz und einen
O-Ring einbauen.
9. Die Schrauben des Ölfiltergehäuse-
deckels anbringen und anschließend
vorschriftsmäßig festziehen.
Anzugsmoment:
Schraube des
Ölfiltergehäusedeckels:

1
2
3
ZAUM0712
ZAUM07111
ZAUM07021
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
6

HINWEIS
Sicherstellen, dass der O-Ring korrekt
sitzt.

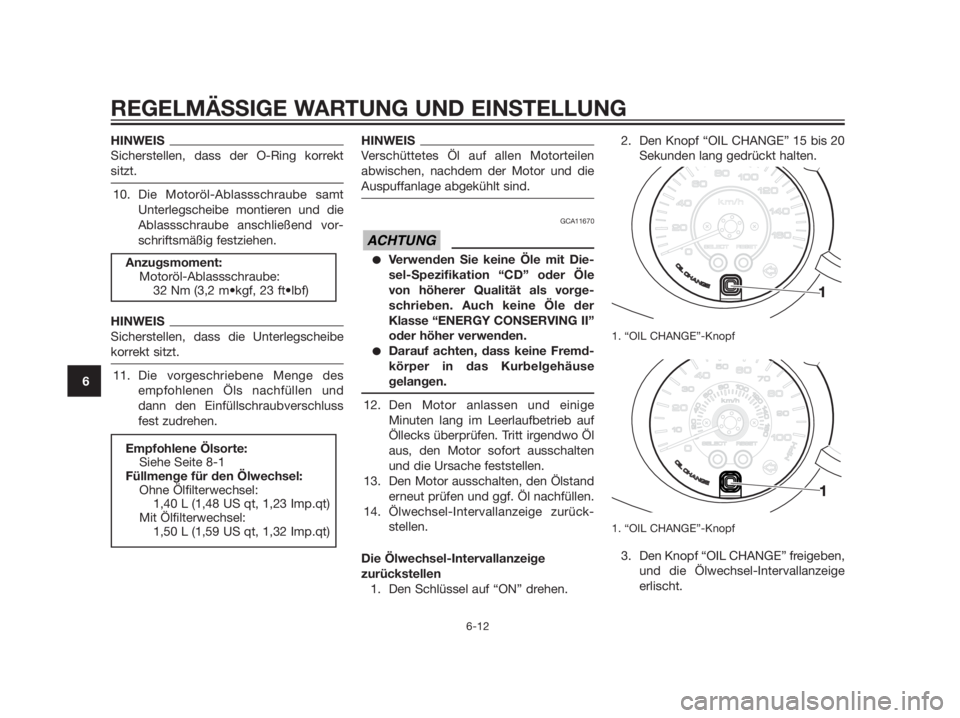

10. Die Motoröl-Ablassschraube samt
Unterlegscheibe montieren und die
Ablassschraube anschließend vor-
schriftsmäßig festziehen.
HINWEIS
Sicherstellen, dass die Unterlegscheibe
korrekt sitzt.
11. Die vorgeschriebene Menge des
empfohlenen Öls nachfüllen und
dann den Einfüllschraubverschluss
fest zudrehen.
HINWEIS
Verschüttetes Öl auf allen Motorteilen
abwischen, nachdem der Motor und die
Auspuffanlage abgekühlt sind.
GCA11670
Verwenden Sie keine Öle mit Die-
sel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der
Klasse “ENERGY CONSERVING II”
oder höher verwenden.
Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse
gelangen.
12. Den Motor anlassen und einige
Minuten lang im Leerlaufbetrieb auf
Öllecks überprüfen. Tritt irgendwo Öl
aus, den Motor sofort ausschalten
und die Ursache feststellen.
13. Den Motor ausschalten, den Ölstand
erneut prüfen und ggf. Öl nachfüllen.
14. Ölwechsel-Intervallanzeige zurück-
stellen.
Die Ölwechsel-Intervallanzeige
zurückstellen
1. Den Schlüssel auf “ON” drehen.2. Den Knopf “OIL CHANGE” 15 bis 20
Sekunden lang gedrückt halten.
1. “OIL CHANGE”-Knopf
1. “OIL CHANGE”-Knopf
3. Den Knopf “OIL CHANGE” freigeben,
und die Ölwechsel-Intervallanzeige
erlischt.
ACHTUNG
Empfohlene Ölsorte:
Siehe Seite 8-1
Füllmenge für den Ölwechsel:
Ohne Ölfilterwechsel:
1,40 L (1,48 US qt, 1,23 Imp.qt)
Mit Ölfilterwechsel:
1,50 L (1,59 US qt, 1,32 Imp.qt)
Anzugsmoment:
Motoröl-Ablassschraube:

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
6

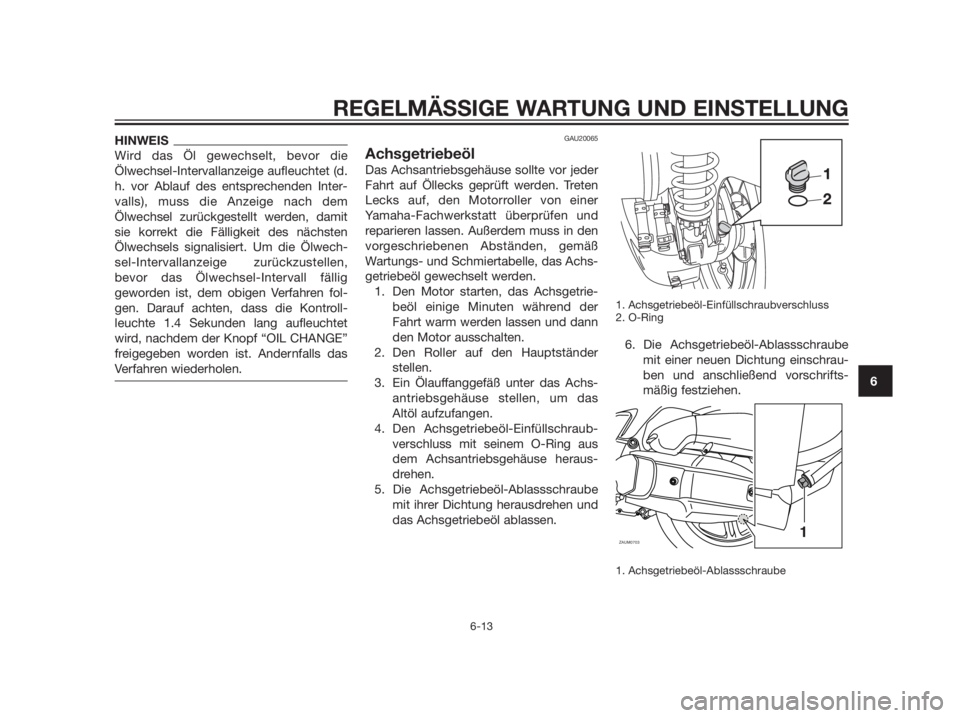

HINWEIS
Wird das Öl gewechselt, bevor die
Ölwechsel-Intervallanzeige aufleuchtet (d.
h. vor Ablauf des entsprechenden Inter-
valls), muss die Anzeige nach dem
Ölwechsel zurückgestellt werden, damit
sie korrekt die Fälligkeit des nächsten
Ölwechsels signalisiert. Um die Ölwech-
sel-Intervallanzeige zurückzustellen,
bevor das Ölwechsel-Intervall fällig
geworden ist, dem obigen Verfahren fol-
gen. Darauf achten, dass die Kontroll-
leuchte 1.4 Sekunden lang aufleuchtet
wird, nachdem der Knopf “OIL CHANGE”
freigegeben worden ist. Andernfalls das
Verfahren wiederholen.GAU20065
Achsgetriebeöl
Das Achsantriebsgehäuse sollte vor jeder
Fahrt auf Öllecks geprüft werden. Treten
Lecks auf, den Motorroller von einer
Yamaha-Fachwerkstatt überprüfen und
reparieren lassen. Außerdem muss in den
vorgeschriebenen Abständen, gemäß
Wartungs- und Schmiertabelle, das Achs-
getriebeöl gewechselt werden.
1. Den Motor starten, das Achsgetrie-
beöl einige Minuten während der
Fahrt warm werden lassen und dann
den Motor ausschalten.
2. Den Roller auf den Hauptständer
stellen.
3. Ein Ölauffanggefäß unter das Achs-
antriebsgehäuse stellen, um das
Altöl aufzufangen.
4. Den Achsgetriebeöl-Einfüllschraub-
verschluss mit seinem O-Ring aus
dem Achsantriebsgehäuse heraus-
drehen.
5. Die Achsgetriebeöl-Ablassschraube
mit ihrer Dichtung herausdrehen und
das Achsgetriebeöl ablassen.
1. Achsgetriebeöl-Einfüllschraubverschluss
2. O-Ring
6. Die Achsgetriebeöl-Ablassschraube
mit einer neuen Dichtung einschrau-
ben und anschließend vorschrifts-
mäßig festziehen.
1. Achsgetriebeöl-Ablassschraube
ZAUM07031
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
6

7. Die vorgeschriebene Menge des
empfohlenen Achsgetriebeöls nach-
füllen. WARNUNG! Darauf achten,
dass keine Fremdstoffe ins Getrie-
begehäuse eindringen. Sicherstel-
len, dass kein Öl auf den Reifen
oder das Rad gelangt.
[GWA11311]
8. Den Achsgetriebeöl-Einfüllschraub-
verschluss mit einem neuen O-Ring
einschrauben und vorschriftsmäßig
festziehen.
9. Das Achsantriebsgehäuse auf
Öllecks prüfen. Tritt irgendwo Öl aus,
die Ursache feststellen.
GAU20070
Kühlflüssigkeit
Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen
Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden.
GAUS1670
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.
HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft
werden.
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst
geringfügige Neigung zur Seite kann
bereits zu einem falschen Messer-
gebnis führen.
2. Durch das Schauglas den Kühlflüs-
sigkeitsstand kontrollieren.
HINWEIS
Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-
Markierung befinden.
1. Maximalstand-Markierung
2. Minimalstand-Markierung
3. Prüffenster für den Kühlflüssigkeitsstand
3. Wenn der Kühlflüssigkeitsstand an
oder unter der Minimalstand-Markie-
rung steht, die rechte Fußmatte wie
gezeigt nach oben ziehen.
FULL
LOW
Empfohlene Getriebeölsorte:
Siehe Seite 8-1
Füllmenge:
0,21 L (0,22 US qt, 0,18 Imp.qt)
Anzugsmoment:
Achsgetriebeöl-Ablassschraube:

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-14
6

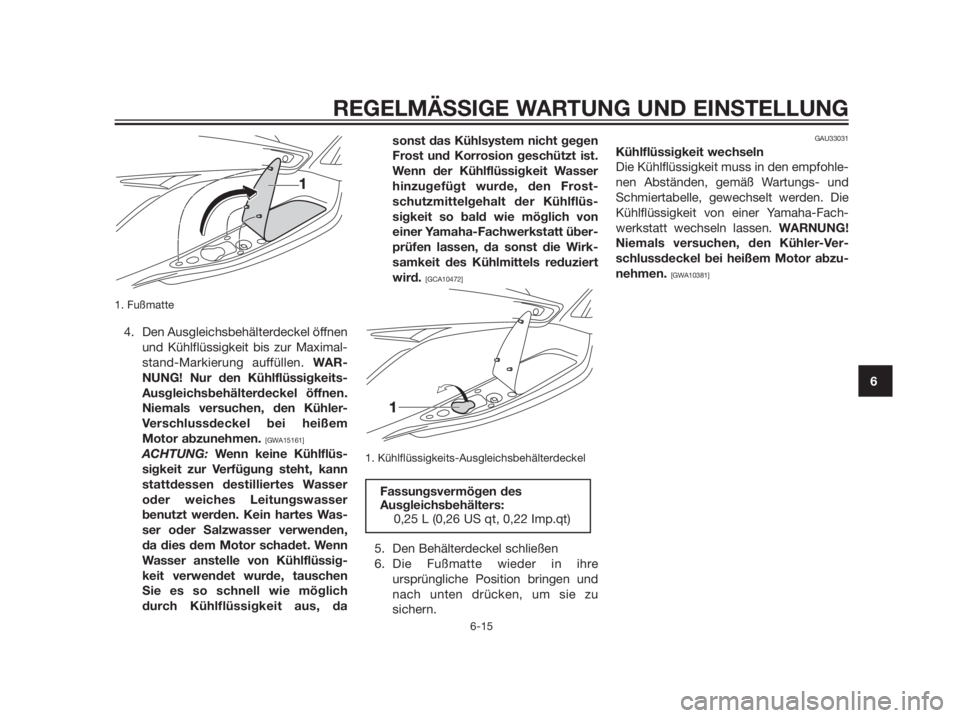

1. Fußmatte
4. Den Ausgleichsbehälterdeckel öffnen
und Kühlflüssigkeit bis zur Maximal-
stand-Markierung auffüllen. WAR-
NUNG! Nur den Kühlflüssigkeits-
Ausgleichsbehälterdeckel öffnen.
Niemals versuchen, den Kühler-
Verschlussdeckel bei heißem
Motor abzunehmen.
[GWA15161]
ACHTUNG: Wenn keine Kühlflüs-
sigkeit zur Verfügung steht, kann
stattdessen destilliertes Wasser
oder weiches Leitungswasser
benutzt werden. Kein hartes Was-
ser oder Salzwasser verwenden,
da dies dem Motor schadet. Wenn
Wasser anstelle von Kühlflüssig-
keit verwendet wurde, tauschen
Sie es so schnell wie möglich
durch Kühlflüssigkeit aus, dasonst das Kühlsystem nicht gegen
Frost und Korrosion geschützt ist.
Wenn der Kühlflüssigkeit Wasser
hinzugefügt wurde, den Frost-
schutzmittelgehalt der Kühlflüs-
sigkeit so bald wie möglich von
einer Yamaha-Fachwerkstatt über-
prüfen lassen, da sonst die Wirk-
samkeit des Kühlmittels reduziert
wird.
[GCA10472]
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
5. Den Behälterdeckel schließen
6. Die Fußmatte wieder in ihre
ursprüngliche Position bringen und
nach unten drücken, um sie zu
sichern.
GAU33031
Kühlflüssigkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Ver-
schlussdeckel bei heißem Motor abzu-
nehmen.
[GWA10381]
Fassungsvermögen des
Ausgleichsbehälters:
0,25 L (0,26 US qt, 0,22 Imp.qt)
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-15
6

GAUM2242

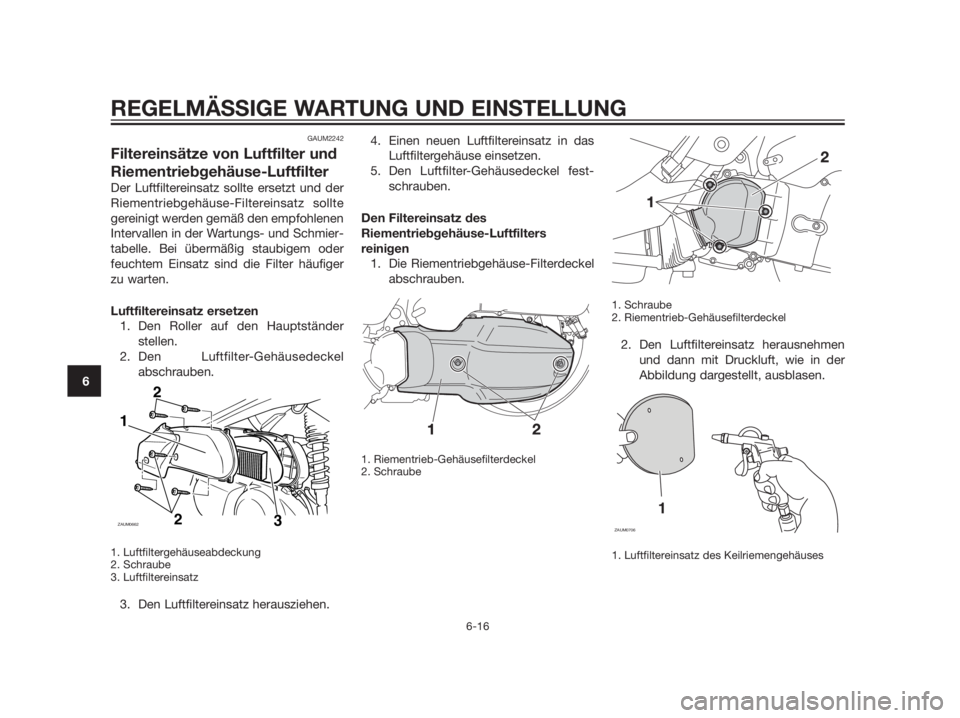

Filtereinsätze von Luftfilter und
Riementriebgehäuse-Luftfilter
Der Luftfiltereinsatz sollte ersetzt und der
Riementriebgehäuse-Filtereinsatz sollte
gereinigt werden gemäß den empfohlenen
Intervallen in der Wartungs- und Schmier-
tabelle. Bei übermäßig staubigem oder
feuchtem Einsatz sind die Filter häufiger
zu warten.
Luftfiltereinsatz ersetzen
1. Den Roller auf den Hauptständer
stellen.
2. Den Luftfilter-Gehäusedeckel
abschrauben.
1. Luftfiltergehäuseabdeckung
2. Schraube
3. Luftfiltereinsatz
3. Den Luftfiltereinsatz herausziehen.4. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
5. Den Luftfilter-Gehäusedeckel fest-
schrauben.
Den Filtereinsatz des
Riementriebgehäuse-Luftfilters
reinigen
1. Die Riementriebgehäuse-Filterdeckel
abschrauben.
1. Riementrieb-Gehäusefilterdeckel
2. Schraube1. Schraube
2. Riementrieb-Gehäusefilterdeckel
2. Den Luftfiltereinsatz herausnehmen
und dann mit Druckluft, wie in der
Abbildung dargestellt, ausblasen.
1. Luftfiltereinsatz des Keilriemengehäuses
1
ZAUM0706
1
2 2
ZAUM06623
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-16
6
