2012 YAMAHA XCITY 125 Betriebsanleitungen (in German)

PANTONE285CVC
VP125
BEDIENUNGSANLEITUNG
16P-F8199-G3
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch, bevor Sie das Fahrzeug in Betrieb nehmen.
[German (G)]

GAU50920
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen. Diese
Bedienungsanleitung muss, wenn das Fahrzeug verkauft wird, beim Fahrzeug verbleiben.
General manager of quality assurance div. Date of issue: 1 Aug. 2002 Place of issue: Shizuoka, Japan

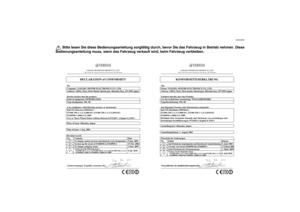

DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Company: YAMAHA MOTOR ELECTRONICS CO., LTD. We
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 Japan
Kind of equipment: IMMOBILIZER Hereby declare that the product:
Type-designation: 5SL-00
is in compliance with following norm(s) or documents:
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)
1
2
3
4Version up the norm of EN60950 to EN60950-1
To change company name
version up of the following norm:
• EN300 330-2 v1.1.1 to EN300 330-2 v1.3.1 and EN300 330-2 v1.5.1

27 Feb. 2006
1 Mar. 2007
8 Jul. 2010 Revision record
No. Contents
To change contact person and integrate type-designation.Date
9 Jun. 2005
Generaldirektor des QualitätssicherungsbereichsAusstellungsdatum: 1. August 2002 Ausstellungsort: Shizuoka, Japan
KONFORMITÄTSERKLÄRUNG
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Firma: YAMAHA MOTOR ELECTRONICS CO., LTD. Wir
Adresse: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Art der technischen Ausstattung: WEGFAHRSPERRE Erklären hiermit, dass das Produkt:
Typenbestimmung: 5SL-00
den folgenden Normen oder Dokumenten entspricht:
R&TTE-Richtlinie(1999/5/EG)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Richtlinie über bestimmte Bauteile und Merkmale von zweirädrigen oder
dreirädrigen Kraftfahrzeugen (97/24/EG: Kapitel 8, EMV)
1
2
3
4Version von Norm EN60950 bis EN60950-1
Zum Wechseln des Firmennamens
Version von der folgenden Norm:


27. Februar 20061. März 2007
8. Juli 2010 Übersicht der Änderungen
Nr. Inhalt
Zum Wechseln des Ansprechpartners und Einordnen der Typenbestimmung.
Datum
9. Juni 2005
U16PG3G0.book Page 1 Friday, June 15, 2012 10:41 AM

VORWORT
GAU10113
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine VP125, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurde. Dar-
aus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser VP125 nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn die Bedienungs-
anleitung informiert Sie nicht nur, wie Sie Ihren Motorroller am besten bedienen, inspizieren und warten, sondern auch, wie Sie sich und
ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrollers. Sollten Sie
darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorroller und dieser
Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Veröffentlichung
erhältlich waren. Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
WARNUNG
GWA12411
Diese Anleitung aufmerksam und vollständig vor der Inbetriebnahme des Motorrollers durchlesen.
U16PG3G0.book Page 1 Friday, June 15, 2012 10:41 AM

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10133
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden.Dies ist das Sicherheits-Warnsymbol. Es warnt Sie vor potenziellen Verletzungsgefahren. Be-
folgen Sie alle Sicherheitsanweisungen, die diesem Symbol folgen, um mögliche schwere
oder tödliche Verletzungen zu vermeiden.
Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht vermie-
den wird, zu tödlichen oder schweren Verletzungen führen kann.
Das Zeichen ACHTUNG bedeutet, dass spezielle Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Fahrzeugs oder anderen Eigentums zu vermeiden.
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu verein-
fachen oder zu klären.
WARNUNG
ACHTUNGHINWEIS
U16PG3G0.book Page 1 Friday, June 15, 2012 10:41 AM

KENNZEICHNUNG WICHTIGER HINWEISE
GAUM1011
VP125
BEDIENUNGSANLEITUNG
©2012 MBK INDUSTRIE
1. Auflage, Juni 2012
Alle Rechte vorbehalten
Nachdruck, Vervielfältigung und Verbrei-
tung, auch auszugsweise,
ist ohne schriftliche Genehmigung der
MBK INDUSTRIE
nicht gestattet.
Gedruckt in Frankreich.
U16PG3G0.book Page 2 Friday, June 15, 2012 10:41 AM

INHALTSICHERHEITSINFORMATIONEN ....1-1
Weitere Tipps zur Fahrsicherheit ....1-5
BESCHREIBUNG ..............................2-1

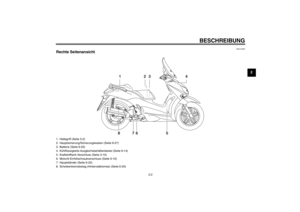

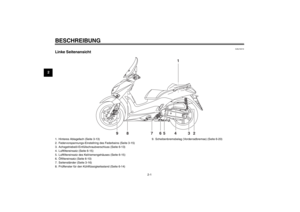

Linke Seitenansicht .........................2-1
Rechte Seitenansicht.......................2-2
Bedienungselemente und
Instrumente ..................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION............................3-1
System der Wegfahrsperre .............3-1
Zünd-/Lenkschloss .........................3-2
Kontrollleuchten und
Warnleuchte ................................3-3
Geschwindigkeitsmesser ................3-4
Tankanzeige ...................................3-5
Kühlflüssigkeitstemperatur-
Anzeige .......................................3-5

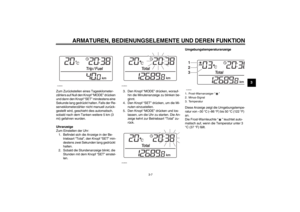

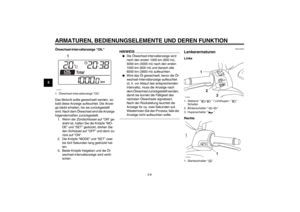

Multifunktionsanzeige .....................3-5
Lenkerarmaturen ............................3-8

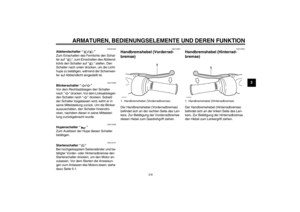

Handbremshebel
(Vorderradbremse) ......................3-9
Handbremshebel
(Hinterradbremse) .......................3-9
Tankverschluss .............................3-10
Kraftstoff .......................................3-10
Katalysatoren ................................3-12
Sitzbank ........................................3-12
Ablagefächer ................................3-13Windschutzscheibe ...................... 3-14
Federbeine einstellen ................... 3-15
Gepäckträger ............................... 3-16
Gepäckhaken ............................... 3-16
Seitenständer ............................... 3-16
Zündunterbrechungs- u.
Anlasssperrschalter-System ..... 3-17
ZU IHRER SICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN................................. 4-1
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE.................. 5-1
Motor anlassen ............................... 5-1
Anfahren ......................................... 5-2
Beschleunigen und
Verlangsamen ............................. 5-3
Bremsen ......................................... 5-3
Tipps zum Kraftstoffsparen ............ 5-4
Einfahrvorschriften ......................... 5-4
Parken ............................................ 5-5
REGELMÄSSIGE WARTUNG UND
EINSTELLUNG.................................. 6-1
Bordwerkzeug ................................ 6-2
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ........ 6-3
Allgemeine Wartungs- und
Schmiertabelle ............................ 6-4Verkleidungsteile und Abdeckungen
abnehmen und montieren .......... 6-8
Zündkerze prüfen ........................... 6-9
Motoröl ......................................... 6-10
Achsgetriebeöl ............................. 6-13
Kühlflüssigkeit .............................. 6-14
Filtereinsätze von Luftfilter und
Riementriebgehäuse-
Luftfilter ..................................... 6-15
Spiel des Gasdrehgriffs prüfen .... 6-16
Ventilspiel .................................... 6-17
Reifen .......................................... 6-17
Gussräder .................................... 6-19
Spiel des Handbremshebels
(Vorderrad- und
Hinterradbremse) ..................... 6-19
Scheibenbremsbeläge des
Vorder- und Hinterrads
prüfen ....................................... 6-20
Bremsflüssigkeitsstand prüfen ..... 6-21
Bremsflüssigkeit wechseln ........... 6-22
Bowdenzüge prüfen und
schmieren ................................. 6-22
Gasdrehgriff und Gaszug
kontrollieren und schmieren ..... 6-23
Bremshebel vorn und hinten
schmieren ................................. 6-23
Haupt- und Seitenständer prüfen
und schmieren .......................... 6-23
Teleskopgabel prüfen .................. 6-24
Lenkung prüfen ............................ 6-25U16PG3G0.book Page 1 Friday, June 15, 2012 10:41 AM

INHALT
Radlager prüfen ............................ 6-25
Batterie ......................................... 6-25
Sicherungen wechseln ................. 6-27
Scheinwerferlampe
auswechseln ............................. 6-28
Blinkerlampe vorn
auswechseln ............................. 6-29
Ersetzen einer Rücklicht-/
Bremslichtlampe oder einer
Lampe des hinteren Blinkers .... 6-30
Kennzeichenleuchten-Lampe
auswechseln ............................. 6-31
Standlichtlampe auswechseln ...... 6-31
Fehlersuche .................................. 6-31

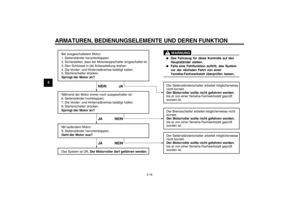

Fehlersuchdiagramme .................. 6-33
PFLEGE UND STILLLEGUNG DES
MOTORROLLERS............................. 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-3
TECHNISCHE DATEN ......................8-1
KUNDENINFORMATION................... 9-1
Identifizierungsnummern ................9-1
U16PG3G0.book Page 2 Friday, June 15, 2012 10:41 AM

1-1
1
SICHERHEITSINFORMATIONEN
GAU1026A
Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrollers.
Motorroller sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er diesen Motorroller
fährt.
Er oder sie sollte:●
Gründliche Anleitung von kompetenter
Stelle über alle Aspekte des Fahrens
mit einem Motorroller erhalten.
●
Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.
●
Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.
●
Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.
●
Niemals einen Motorroller ohne aus-
reichende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen
Ausbildungskurs. Anfänger sollten bei einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen autorisierten Motorroller-
händler, um Ausbildungskurse in Ihrer
Nähe zu finden.
Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden In-
spektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor je-
der Fahrt durchzuführenden Kontrollen fin-
den Sie auf Seite 4-1.
●
Dieser Motorroller ist für den Transport
von einem Fahrer und einem Beifahrer
ausgelegt.
●
Die häufigste Ursache für Auto/Motor-
roller-Unfälle ist, dass Autofahrer die
Motorroller im Verkehr nicht (oder zu
spät) erkennen. Viele Unfälle wurden
von Autofahrern verursacht, die den
Motorroller nicht gesehen haben. Sich
selbst auffallend zu erkennen zu ge-
ben ist daher eine sehr effektive Me-
thode, Unfälle dieser Art zu reduzie-
ren.
Deshalb:
Tragen Sie eine Jacke mit auffallen-
den Farben. Wenn Sie sich einer Kreuzung nä-
hern oder eine Kreuzung überque-
ren, besonders aufmerksam sein,
da Motorrollerunfälle an Kreuzun-
gen am häufigsten auftreten.
Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
Warten Sie niemals einen Motorrol-
ler, wenn Sie nicht über entspre-
chendes Wissen verfügen. Wenden
Sie sich an einen autorisierten Mo-
torrollerhändler, um grundlegende
Informationen zur Rollerwartung zu
erhalten. Bestimmte Wartungsar-
beiten können nur von Fachleuten
vorgenommen werden, die die ent-
sprechende Zulassung besitzen.
●
An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Führerschein gehabt.
Stellen Sie sicher, dass Sie qualifi-
ziert sind einen Motorroller zu fah-
ren, und dass Sie Ihren Motorroller
nur an andere qualifizierte Fahrer
ausleihen.
U16PG3G0.book Page 1 Friday, June 15, 2012 10:41 AM
