Funcionamento dos instrumentos
35
PJU41850
Centro de informações
multifunções
O centro de informações multifunções apre-
senta várias informações sobre o veículo
aquático.
Activação do centro de informações multi-
funções
Quando o centro de informações multifun-
ções é activado, acendem-se todos os seg-
mentos do visor e a luz indicadora
“SECURITY”. Após 2 segundos, as luzes avi-
sadoras no visor de informações apagam-se
e o centro começa a funcionar normalmente.
OBSERVAÇÃO:
A luz indicadora “SECURITY” apaga-se
quando o motor é ligado.
Estado de espera do centro de informa-
ções multifunções
Se não for efectuada nenhuma operação no
centro de informações multifunções no espa-
ço de 25 segundos após o motor ser desliga-
do, o centro desliga-se e entra em estado de
espera. Quando o motor volta a ser ligado, os
visores são repostos no estado em que se en-
contravam antes de o centro se ter desligadoe, depois, o centro começa a funcionar nor-
malmente.
PJU35024Visor de informações
O visor de informações apresenta as condi-
ções de operação do veículo aquático.
PJU31503Velocímetro
O velocímetro indica a velocidade do veículo
aquático em relação à água.
Alternando as unidades de visualização, a ve-
locidade pode ser indicada em quilómetros
por hora “km/h” ou em milhas por hora “mph”.
1Luz indicadora “SECURITY”
2Botão de selecção
3Visor de informações
4Luz indicadora “L-MODE”
5Luz indicadora “WARNING”
21345
1Conta-rotações
2Ve l o címetro
3Conta-horas/voltímetro
4Indicador do nível de combustível
5Luz avisadora de verificação do motor
6Luz avisadora de sobreaquecimento do mo-
tor
7Luz avisadora da pressão do óleo
8Luz avisadora de nível de combustível bai-
xo
1234
8765
UF2M71P0.book Page 35 Monday, July 4, 2011 11:45 AM

Funcionamento dos instrumentos
36
OBSERVAÇÃO:
A selecção de “mph” como unidade de visua-
lização efectua-se na fábrica da Yamaha.
Para alterar as unidades do visor do velocí-
metro:
Premir o botão de selecção durante pelo me-
nos 1 segundo no prazo de 10 segundos
após o centro de informações multifunções
ser activado. O visor do velocímetro muda.
PJU31463Conta-rotações
O conta-rotações indica a velocidade do mo-
tor.Os números exteriores × 1000 r/min e os seg-
mentos do visor no conta-rotações indicam a
velocidade do motor.
PJU31555Conta-horas/voltímetro
O conta-horas/voltímetro tem tanto uma fun-
ção de conta-horas como uma função de vol-
tímetro. Alternando o visor, este pode ser
utilizado como conta-horas ou como voltíme-
tro.
OBSERVAÇÃO:
O conta-horas vem seleccionado da fábrica
da Yamaha.
Conta-horas
O conta-horas mostra o número total de ho-
ras de funcionamento do motor desde que o
veículo aquático é novo.
1Ve l o címetro
1Ve l o címetro
2Botão de selecção
1
1
2
1Conta-rotações
1Conta-horas/voltímetro
1
1
UF2M71P0.book Page 36 Monday, July 4, 2011 11:45 AM

Funcionamento dos instrumentos
37
OBSERVAÇÃO:
O tempo decorrido mantém-se mesmo que
os terminais da bateria tenham sido desliga-
dos.

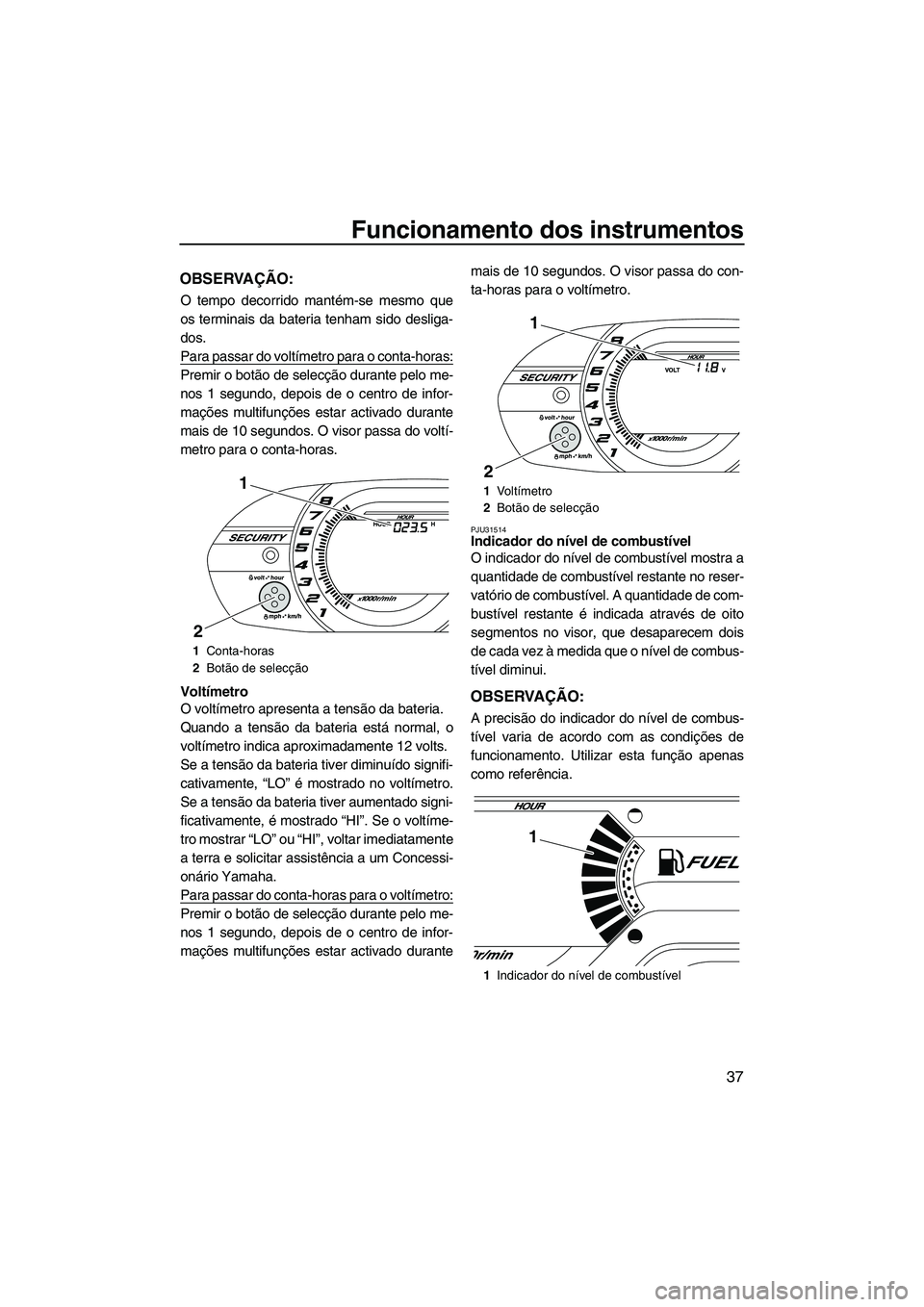

Para passar do voltímetro para o conta-horas:
Premir o botão de selecção durante pelo me-
nos 1 segundo, depois de o centro de infor-
mações multifunções estar activado durante
mais de 10 segundos. O visor passa do voltí-
metro para o conta-horas.
Voltímetro
O voltímetro apresenta a tensão da bateria.
Quando a tensão da bateria está normal, o
voltímetro indica aproximadamente 12 volts.
Se a tensão da bateria tiver diminuído signifi-
cativamente, “LO” é mostrado no voltímetro.
Se a tensão da bateria tiver aumentado signi-
ficativamente, é mostrado “HI”. Se o voltíme-
tro mostrar “LO” ou “HI”, voltar imediatamente
a terra e solicitar assistência a um Concessi-
onário Yamaha.
Para passar do conta-horas para o voltímetro:
Premir o botão de selecção durante pelo me-
nos 1 segundo, depois de o centro de infor-
mações multifunções estar activado durantemais de 10 segundos. O visor passa do con-
ta-horas para o voltímetro.
PJU31514Indicador do nível de combustível
O indicador do nível de combustível mostra a
quantidade de combustível restante no reser-
vatório de combustível. A quantidade de com-
bustível restante é indicada através de oito
segmentos no visor, que desaparecem dois
de cada vez à medida que o nível de combus-
tível diminui.
OBSERVAÇÃO:
A precisão do indicador do nível de combus-
tível varia de acordo com as condições de
funcionamento. Utilizar esta função apenas
como referência.
1Conta-horas
2Botão de selecção
1
2
1Vo l tímetro
2Botão de selecção
1Indicador do nível de combustível
1
2
1
UF2M71P0.book Page 37 Monday, July 4, 2011 11:45 AM

Funcionamento dos instrumentos
38
PJU41970Aviso de nível de combustível baixo
Se o combustível restante no reservatório de
combustível descer para cerca de 17 L (4.5
US gal, 3.7 Imp. gal), os dois segmentos infe-
riores do nível de combustível, a luz avisado-
ra do nível de combustível e a luz indicadora
“WARNING” piscam e o avisador acústico
soa intermitentemente.
Se o aviso de nível de combustível baixo for
activado, reabastecer o reservatório de com-
bustível o mais brevemente possível. (Ver as
informações sobre o enchimento do reserva-
tório de combustível na página 46.)
Após o reabastecimento do reservatório de
combustível, os sinais de aviso desaparece-
rão quando for ligado o motor.
OBSERVAÇÃO:
Premir o botão de selecção do centro de in-
formações multifunções para desligar o avi-
sador acústico.
PJU31626Aviso da pressão do óleo
Se a pressão do óleo descer significativa-
mente, a luz avisadora da pressão do óleo e
a luz indicadora “WARNING” piscam e o avi-
sador acústico soa intermitentemente. Simul-taneamente, a velocidade máxima do motor é
limitada.
Se a luz avisadora da pressão do óleo for ac-
tivada, reduzir imediatamente a velocidade
do motor, voltar a terra e verificar o nível do
óleo do motor. (Ver as informações sobre a
verificação do nível do óleo do motor na pági-
na 48.) Se o nível do óleo for suficiente, soli-
citar a um Concessionário Yamaha a
verificação do veículo aquático.
OBSERVAÇÃO:
Premir o botão de selecção do centro de in-
formações multifunções para desligar o avi-
sador acústico.
PJU31609Aviso de sobreaquecimento do motor
Se a temperatura do motor subir significativa-
mente, a luz avisadora de sobreaquecimento
do motor e a luz indicadora “WARNING” pis-
cam e o avisador acústico soa intermitente-
mente. Depois, a luz avisadora de
sobreaquecimento do motor e a luz indicado-
ra “WARNING” deixam de piscar, permane-
cem ligadas e o avisador acústico soa
UF2M71P0.book Page 38 Monday, July 4, 2011 11:45 AM

Funcionamento dos instrumentos
39
continuamente. Simultaneamente, a veloci-
dade máxima do motor é limitada.
Se o avisador de sobreaquecimento do motor
for activado, reduzir imediatamente a veloci-
dade do motor, voltar a terra e verificar se
existe descarga de água pela saída piloto da
água de refrigeração com o motor em funcio-
namento. Caso não haja descarga de água,
desligar o motor e verificar se a tomada do
jacto está obstruída. (Ver mais informações
sobre a tomada do jacto na página 92.)
ADVERTÊNCIA: Caso não seja possível
localizar e reparar a causa do sobreaque-
cimento, contactar um Concessionário
Yamaha. O facto de continuar a utilizar o
veículo a alta velocidade pode danificar
seriamente o motor.
[PCJ00041]
OBSERVAÇÃO:
Premir o botão de selecção do centro de in-
formações multifunções para desligar o avi-
sador acústico.
PJU31634Aviso de verificação do motor
Em caso de anomalia de um sensor ou de um
curto-circuito, a luz avisadora de verificação
do motor e a luz avisadora “WARNING” pis-
cam e o avisador acústico soa intermitente-
mente.
Se a luz avisadora de verificação do motor for
activada, reduzir imediatamente a velocidade
do motor, voltar a terra e solicitar a verificação
do motor a um Concessionário Yamaha.
OBSERVAÇÃO:
Premir o botão de selecção do centro de in-
formações multifunções para desligar o avi-
sador acústico.
UF2M71P0.book Page 39 Monday, July 4, 2011 11:45 AM

Funcionamento do equipamento
40
PJU40333

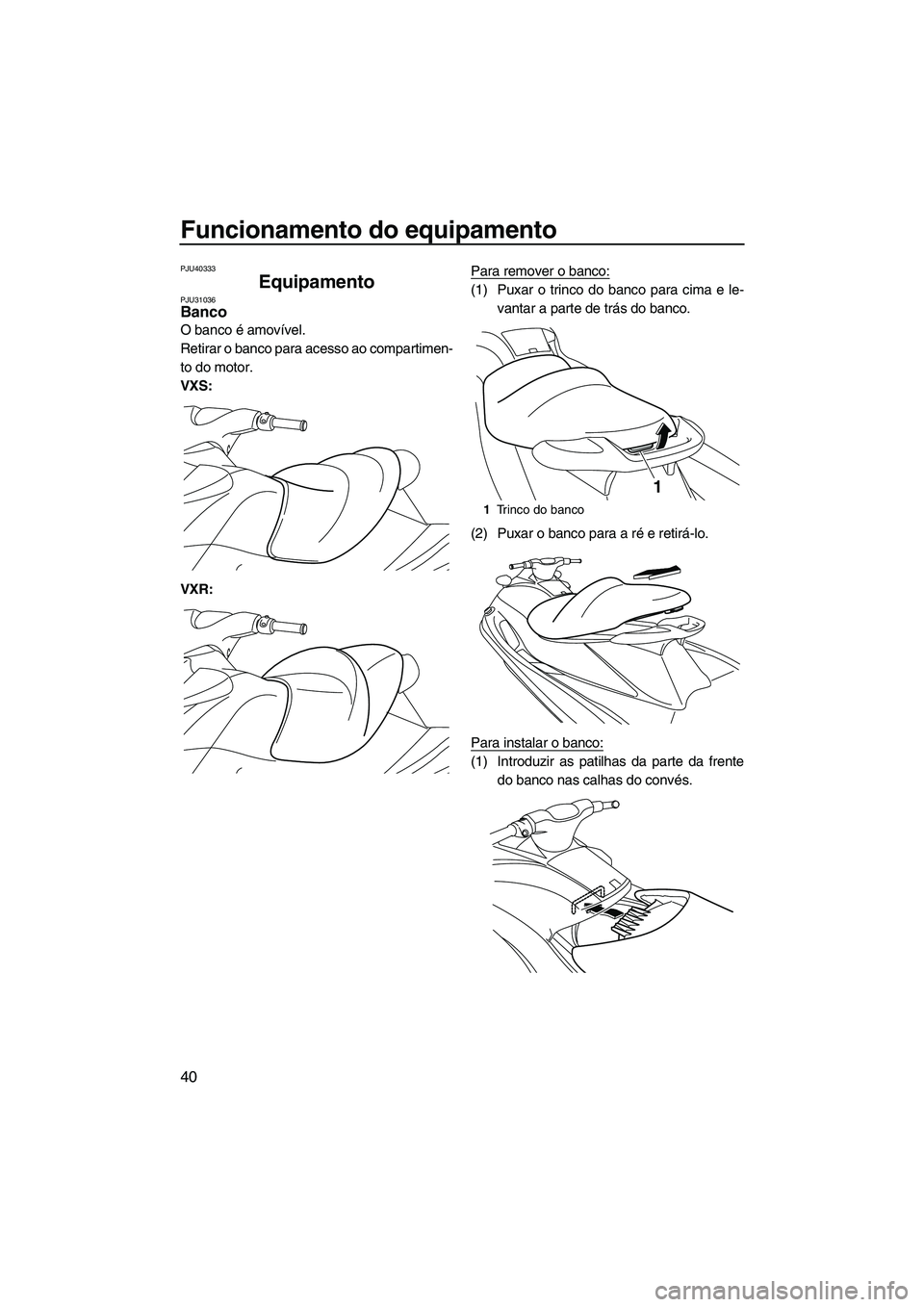

Equipamento PJU31036Banco
O banco é amovível.
Retirar o banco para acesso ao compartimen-
to do motor.
VXS:
VXR:Para remover o banco:
(1) Puxar o trinco do banco para cima e le-
vantar a parte de trás do banco.
(2) Puxar o banco para a ré e retirá-lo.
Para instalar o banco:
(1) Introduzir as patilhas da parte da frente
do banco nas calhas do convés.
1Trinco do banco
1
UF2M71P0.book Page 40 Monday, July 4, 2011 11:45 AM

Funcionamento do equipamento
41
(2) Pressionar a parte de trás do banco para
encaixá-lo firmemente.

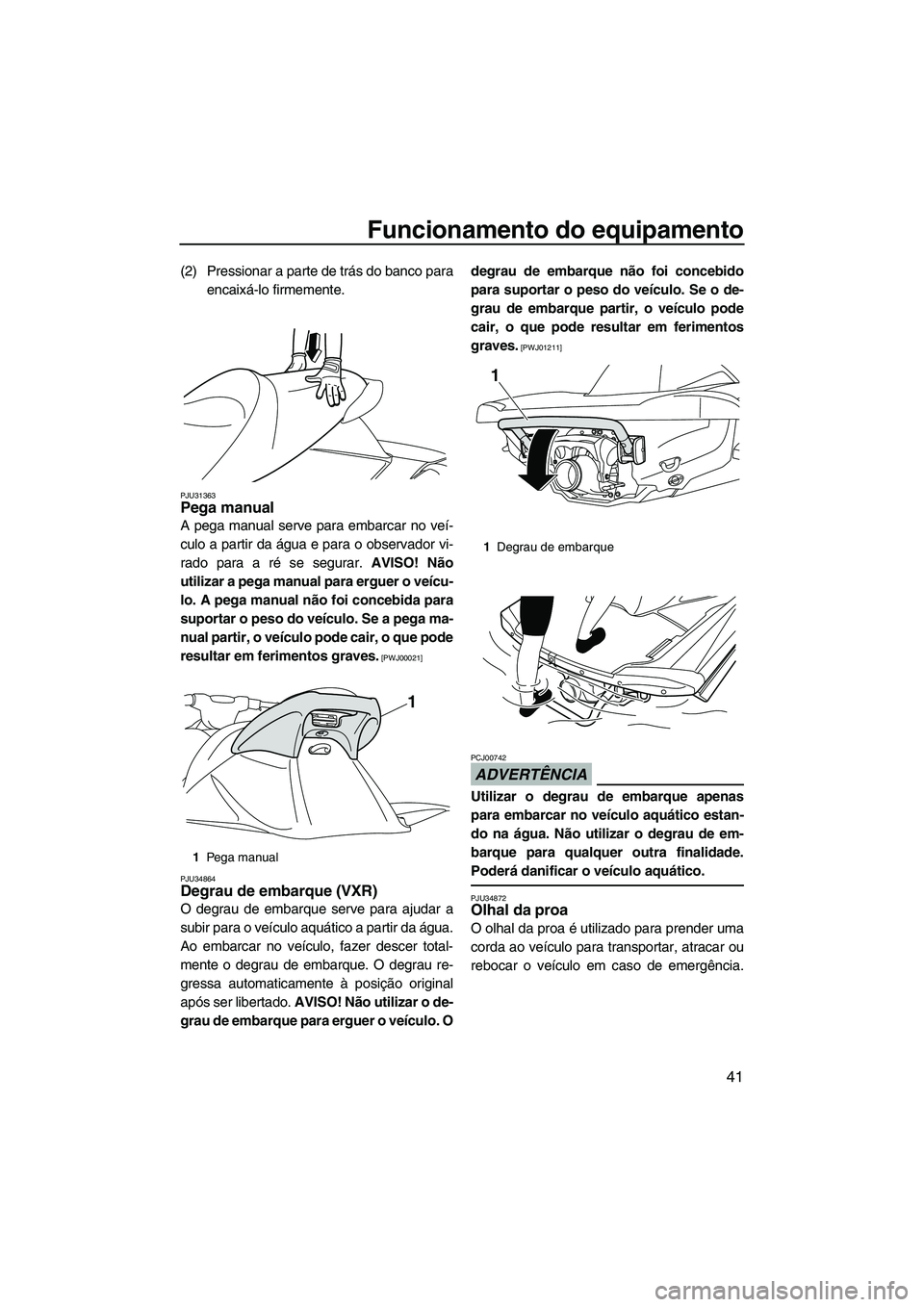

PJU31363Pega manual
A pega manual serve para embarcar no veí-
culo a partir da água e para o observador vi-
rado para a ré se segurar. AVISO! Não
utilizar a pega manual para erguer o veícu-
lo. A pega manual não foi concebida para
suportar o peso do veículo. Se a pega ma-
nual partir, o veículo pode cair, o que pode
resultar em ferimentos graves.
[PWJ00021]
PJU34864
Degrau de embarque (VXR)
O degrau de embarque serve para ajudar a
subir para o veículo aquático a partir da água.
Ao embarcar no veículo, fazer descer total-
mente o degrau de embarque. O degrau re-
gressa automaticamente à posição original
após ser libertado. AVISO! Não utilizar o de-
grau de embarque para erguer o veículo. Odegrau de embarque não foi concebido
para suportar o peso do veículo. Se o de-
grau de embarque partir, o veículo pode
cair, o que pode resultar em ferimentos
graves.
[PWJ01211]
ADVERTÊNCIA
PCJ00742
Utilizar o degrau de embarque apenas
para embarcar no veículo aquático estan-
do na água. Não utilizar o degrau de em-
barque para qualquer outra finalidade.
Poderá danificar o veículo aquático.
PJU34872Olhal da proa
O olhal da proa é utilizado para prender uma
corda ao veículo para transportar, atracar ou
rebocar o veículo em caso de emergência.
1Pega manual
1
1Degrau de embarque
1
UF2M71P0.book Page 41 Monday, July 4, 2011 11:45 AM

Funcionamento do equipamento
42
(Ver as informações sobre o reboque do veí-
culo aquático na página 95.)
PJU34881Olhais da popa
Os olhais da popa são utilizados para prender
uma corda ao veículo para o transportar ou
atracar.
PJU40420Cunho
O cunho serve para prender um cabo de re-
boque ao veículo aquático para rebocar um
esquiador aquático. AVISO! Não utilizar o
cunho para erguer o veículo. O cunho não
foi concebido para suportar o peso do ve-
ículo. Se o cunho partir, o veículo pode ca-ir, o que pode resultar em ferimentos
graves.
[PWJ01510]
PJU31683
Compartimentos de armazenamento
Este veículo aquático está equipado com os
compartimentos de armazenamento que se
seguem.
Os compartimentos de armazenamento não
são de concepção estanque. Se forem trans-
portados objectos deterioráveis pela acção
da água, guardá-los num saco estanque.
Antes da utilização do veículo, verificar se to-
dos os compartimentos de armazenamento
se encontram bem fechados.
PJU31715Compartimento de armazenamento na
proa
O compartimento de armazenamento na proa
encontra-se sob o capot.
1Olhal da proa
1Olhal da popa
1
1
1Cunho
1
UF2M71P0.book Page 42 Monday, July 4, 2011 11:45 AM
