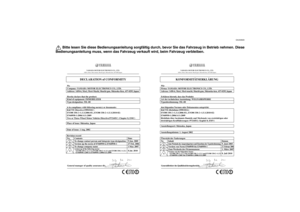

DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Company: YAMAHA MOTOR ELECTRONICS CO., LTD. We
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 Japan
Kind of equipment: IMMOBILIZER Hereby declare that the product:
Type-designation: 5SL-00
is in compliance with following norm(s) or documents:
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)
1
2
3
4 Version up the norm of EN60950 to EN60950-1
To change company name
version up of the following norm:
• EN300 330-2 v1.1.1 to EN300 330-2 v1.3.1 and EN300 330-2 v1.5.1

27 Feb. 2006
1 Mar. 2007
8 Jul. 2010
Revision record
No. Contents
To change contact person and integrate type-designation. Date
9 Jun. 2005
Generaldirektor des QualitätssicherungsbereichsAusstellungsdatum: 1. August 2002 Ausstellungsort: Shizuoka, Japan
KONFORMITÄTSERKLÄRUNG
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Firma: YAMAHA MOTOR ELECTRONICS CO., LTD. Wir
Adresse: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Art der technischen Ausstattung: WEGFAHRSPERRE Erklären hiermit, dass das Produkt:
Typenbestimmung: 5SL-00
den folgenden Normen oder Dokumenten entspricht:
R&TTE-Richtlinie(1999/5/EG)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Richtlinie über bestimmte Bauteile und Merkmale von zweirädrigen oder
dreirädrigen Kraftfahrzeugen (97/24/EG: Kapitel 8, EMV)
1
2
3
4 Version von Norm EN60950 bis EN60950-1
Zum Wechseln des Firmennamens
Version von der folgenden Norm:


27. Februar 20061. März 2007
8. Juli 2010
Übersicht der Änderungen
Nr. Inhalt
Zum Wechseln des Ansprechpartners und Einordnen der Typenbestimmung.
Datum
9. Juni 2005
U2S3G3G0.book Page 1 Tuesday, September 13, 2011 10:46 AM

VORWORT
GAU10102
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine VMX17, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurde. Dar-
aus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser VMX17 nutzen können, lesen Sie bi tte diese Bedienungsanleitung sorgfältig durch. Denn diese Bedienungs-
anleitung informiert Sie nicht nur, wie Sie das Motorrad am besten bedienen, inspizieren und warten, sondern auch, wie Sie sich und ggf.
Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps in dieser Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrads. Sollten
Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorrad und dies er
Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bei Drucklegung waren.
Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
WARNUNG
GWA10031
Diese Anleitung aufmerksam und vollständig vor der Inbetriebnahme des Motorrads durchlesen.
U2S3G3G0.book Page 1 Tuesday, September 13, 2011 10:46 AM

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10133
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden.Dies ist das Sicherheits-Warnsymbol. Es warnt Sie vor potenziellen Verletzungsgefahren. Be-
folgen Sie alle Sicherheitsanweisungen, die diesem Symbol folgen, um mögliche schwere
oder tödliche Verletzungen zu vermeiden.
Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht vermie-
den wird, zu tödlichen oder schweren Verletzungen führen kann.
Das Zeichen ACHTUNG bedeutet, dass spezielle Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Fahrzeugs oder anderen Eigentums zu vermeiden.
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu verein-
fachen oder zu klären.
WARNUNG
ACHTUNGHINWEIS
U2S3G3G0.book Page 1 Tuesday, September 13, 2011 10:46 AM

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10200
VMX17
BEDIENUNGSANLEITUNG
©2011 Yamaha Motor Co., Ltd.
1. Auflage, August 2011
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und Verbrei-
tung, auch auszugsweise,
ist ohne schriftliche Genehmigung der Yamaha Motor Co., Ltd.
nicht gestattet.
Gedruckt in Japan.
U2S3G3G0.book Page 2 Tuesday, September 13, 2011 10:46 AM

INHALTSICHERHEITSINFORMATIONEN ....1-1
BESCHREIBUNG ..............................2-1

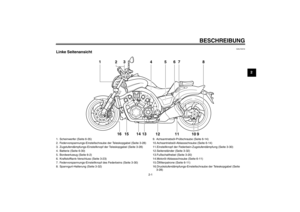

Linke Seitenansicht .........................2-1
Rechte Seitenansicht.......................2-2
Bedienungselemente und Instrumente ..................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION ............................3-1
System der Wegfahrsperre .............3-1
Zünd-/Lenkschloss .........................3-2
Kontroll- und Warnleuchten ............3-4

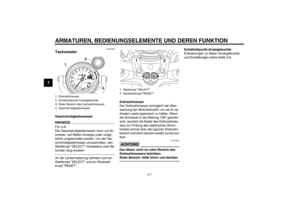

Tachometer ....................................3-7

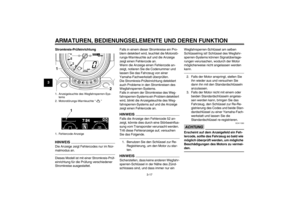

Multifunktionsanzeige .....................3-8
Diebstahlanlage (Sonderzubehör) .......................3-18
Lenkerarmaturen ..........................3-18
Kupplungshebel ............................3-19
Fußschalthebel .............................3-20
Handbremshebel ..........................3-20
Fußbremshebel ............................3-21
ABS ..............................................3-21

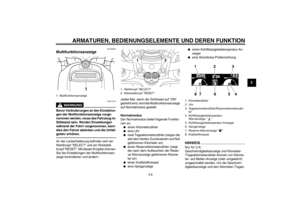

Tankverschluss .............................3-23
Kraftstoff .......................................3-24
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch ...............3-25
Katalysatoren ................................3-26
Sitzbank ........................................3-26
Teleskopgabel einstellen ..............3-28 Federbein einstellen ..................... 3-30
Spanngurt-Halterungen ................ 3-32
EXUP-System .............................. 3-32
Seitenständer ............................... 3-32
Zündunterbrechungs- u.
Anlasssperrschalter-System ..... 3-33
ZU IHRER SICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN ................................. 4-1
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE .................. 5-1
Motor anlassen ............................... 5-1
Schalten ......................................... 5-2
Tipps zum Kraftstoffsparen ............ 5-3
Einfahrvorschriften ......................... 5-3
Parken ............................................ 5-4
REGELMÄSSIGE WARTUNG
UND EINSTELLUNG ......................... 6-1
Bordwerkzeug ................................ 6-2
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems ........ 6-3
Allgemeine Wartungs- und Schmiertabelle ............................ 6-4
Verkleidungsteile und Abdeckungen abnehmen und
montieren .................................... 6-8
Zündkerzen prüfen ....................... 6-10

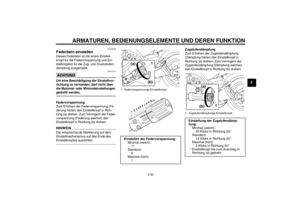

Motoröl und Ölfilterpatrone ........... 6-11 Achsantriebsöl ............................. 6-14
Kühlflüssigkeit .............................. 6-16
Luftfiltereinsatz ............................. 6-19
Leerlaufdrehzahl prüfen ............... 6-20
Spiel des Gasdrehgriffs prüfen .... 6-20
Ventilspiel .................................... 6-20
Reifen .......................................... 6-21
Gussräder .................................... 6-23
Kupplungshebel ........................... 6-23
Spiel des Handbremshebels
prüfen ....................................... 6-24
Bremslichtschalter ....................... 6-24
Scheibenbremsbeläge des Vorder- und Hinterrads
prüfen ....................................... 6-24

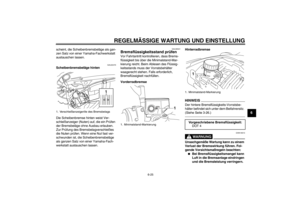

Bremsflüssigkeitsstand prüfen ..... 6-25
Wechseln der Brems- und Kupplungsflüssigkeit ................. 6-26
Bowdenzüge prüfen und schmieren ................................. 6-27
Gasdrehgriff und Gaszug kontrollieren und schmieren ..... 6-27
Fußbrems- und Schalthebel
prüfen und schmieren ............... 6-27
Handbrems- und Kupplungshebel prüfen und
schmieren ................................. 6-28
Seitenständer prüfen und schmieren ................................. 6-28
Schwingen-Drehpunkte schmieren ................................. 6-28U2S3G3G0.book Page 1 Tuesday, September 13, 2011 10:46 AM

INHALT
Teleskopgabel prüfen ................... 6-29
Lenkung prüfen ............................ 6-29
Radlager prüfen ............................ 6-30
Batterie ......................................... 6-30

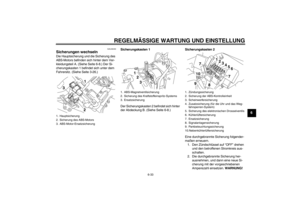

Sicherungen wechseln ................. 6-33
Scheinwerferlampe auswechseln ............................. 6-35
Rücklicht/Bremslicht ..................... 6-36
Blinkerlampe auswechseln ........... 6-36
Kennzeichenleuchten-Lampe auswechseln ............................. 6-37
Standlichtlampe auswechseln ...... 6-38
Motorrad aufbocken ..................... 6-39
Fehlersuche .................................. 6-39

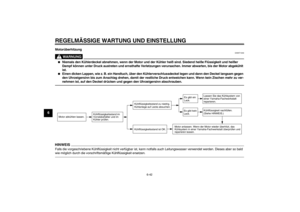

Fehlersuchdiagramme .................. 6-41
PFLEGE UND STILLLEGUNG
DES MOTORRADS ............................ 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-4
TECHNISCHE DATEN ......................8-1
KUNDENINFORMATION ................... 9-1
Identifizierungsnummern ................9-1
U2S3G3G0.book Page 2 Tuesday, September 13, 2011 10:46 AM

1-1
1
SICHERHEITSINFORMATIONEN
GAU10289
Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrads.
Motorräder sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er dieses Motorrad fährt.
Er oder sie sollte:●
Gründliche Anleitung von kompetenter
Stelle über alle Aspekte des Fahrens
mit einem Motorrad erhalten.
●
Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.
●
Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.
●
Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden In-
spektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor je-
der Fahrt durchzuführenden Kontrollen fin-
den Sie auf Seite 4-1.
●
Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.
●
Die vorwiegende Ursache für Au-
to/Motorradunfälle ist ein Versagen
von Autofahrern, Motorräder im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfälle wurden von Auto-
fahrern verursacht, die das Motorrad
nicht gesehen haben. Sich selbst auf-
fallend zu erkennen zu geben ist daher
eine sehr effektive Methode, Unfälle
dieser Art zu reduzieren.
Deshalb:
Tragen Sie eine Jacke mit auffallen- den Farben.
Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunfälle an
Kreuzungen am häufigsten auftre-
ten. Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
●
An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Motorradführerschein gehabt. Stellen Sie sicher, dass Sie qualifi-
ziert sind ein Motorrad zu fahren,
und dass Sie Ihr Motorrad nur an
andere qualifizierte Fahrer auslei-
hen.
Kennen Sie Ihre Fähigkeiten und Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
Wir empfehlen Ihnen, dass Sie das Fahren mit Ihrem Motorrad solange
in Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem Motor-
rad und allen seinen Kontrollvorrich-
tungen gründlich vertraut sind.
●
Viele Unfälle wurden durch Fehler des
Motorradfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Kurve wegen zu hoher Geschwin-
digkeit zu weit heraus getragen zu
U2S3G3G0.book Page 1 Tuesday, September 13, 2011 10:46 AM
