2012 YAMAHA TTR50 Betriebsanleitungen (in German)

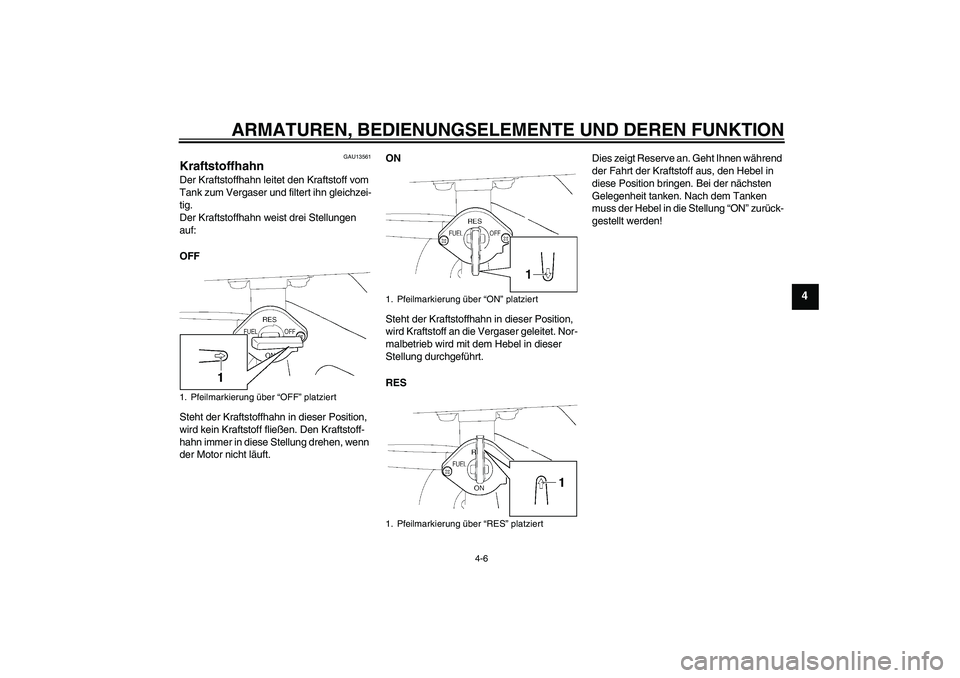

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-6
4
GAU13561
Kraftstoffhahn Der Kraftstoffhahn leitet den Kraftstoff vom
Tank zum Vergaser und filtert ihn gleichzei-
tig.
Der Kraftstoffhahn weist drei Stellungen
auf:
OFF
Steht der Kraftstoffhahn in dieser Position,
wird kein Kraftstoff fließen. Den Kraftstoff-
hahn immer in diese Stellung drehen, wenn
der Motor nicht läuft.ON
Steht der Kraftstoffhahn in dieser Position,
wird Kraftstoff an die Vergaser geleitet. Nor-
malbetrieb wird mit dem Hebel in dieser
Stellung durchgeführt.
RESDies zeigt Reserve an. Geht Ihnen während
der Fahrt der Kraftstoff aus, den Hebel in
diese Position bringen. Bei der nächsten
Gelegenheit tanken. Nach dem Tanken
muss der Hebel in die Stellung “ON” zurück-
gestellt werden!1. Pfeilmarkierung über “OFF” platziert
1. Pfeilmarkierung über “ON” platziert
1. Pfeilmarkierung über “RES” platziert
U1P686G0.book Page 6 Thursday, April 14, 2011 1:30 PM

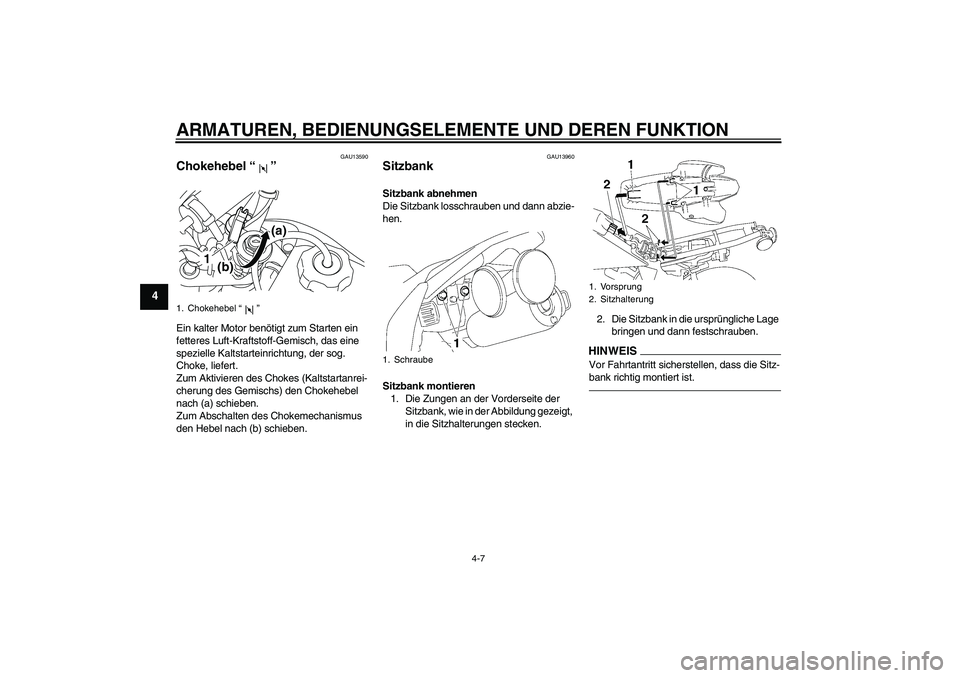

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-7
4
GAU13590
Chokehebel“” Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
nach (a) schieben.
Zum Abschalten des Chokemechanismus
den Hebel nach (b) schieben.
GAU13960
Sitzbank Sitzbank abnehmen
Die Sitzbank losschrauben und dann abzie-
hen.
Sitzbank montieren
1. Die Zungen an der Vorderseite der
Sitzbank, wie in der Abbildung gezeigt,
in die Sitzhalterungen stecken.2. Die Sitzbank in die ursprüngliche Lage
bringen und dann festschrauben.
HINWEI
S
Vor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
1. Chokehebel“”
1
(a)
(b)
1. Schraube
1. Vorsprung
2. Sitzhalterung
U1P686G0.book Page 7 Thursday, April 14, 2011 1:30 PM

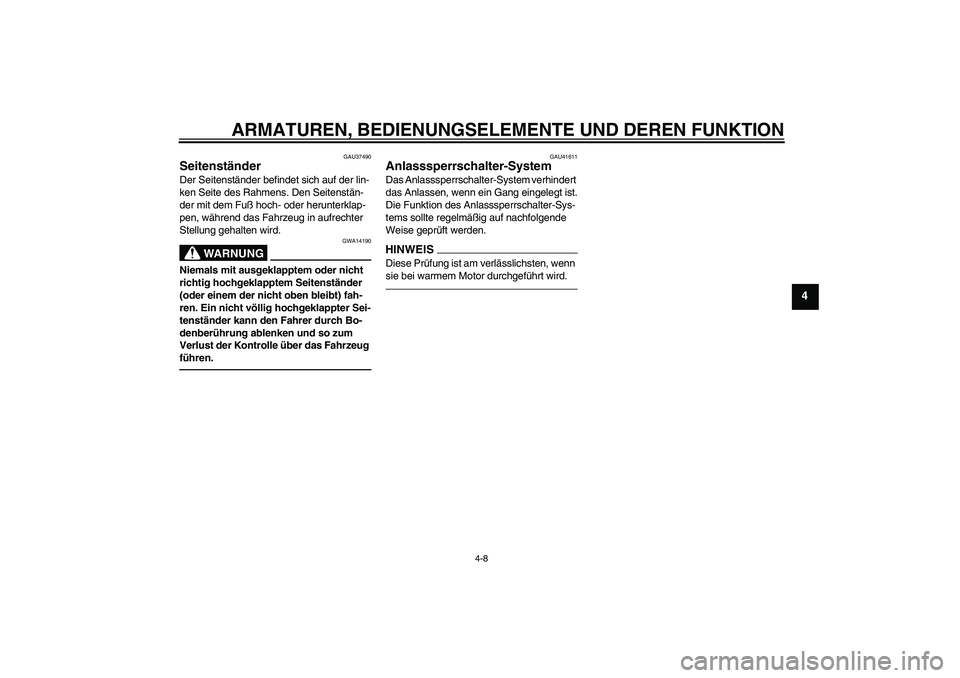

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-8
4
GAU37490
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.
WARNUNG
GWA14190
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen.
GAU41611
Anlasssperrschalter-System Das Anlasssperrschalter-System verhindert
das Anlassen, wenn ein Gang eingelegt ist.
Die Funktion des Anlasssperrschalter-Sys-
tems sollte regelmäßig auf nachfolgende
Weise geprüft werden.HINWEISDiese Prüfung ist am verlässlichsten, wenn
sie bei warmem Motor durchgeführt wird.
U1P686G0.book Page 8 Thursday, April 14, 2011 1:30 PM

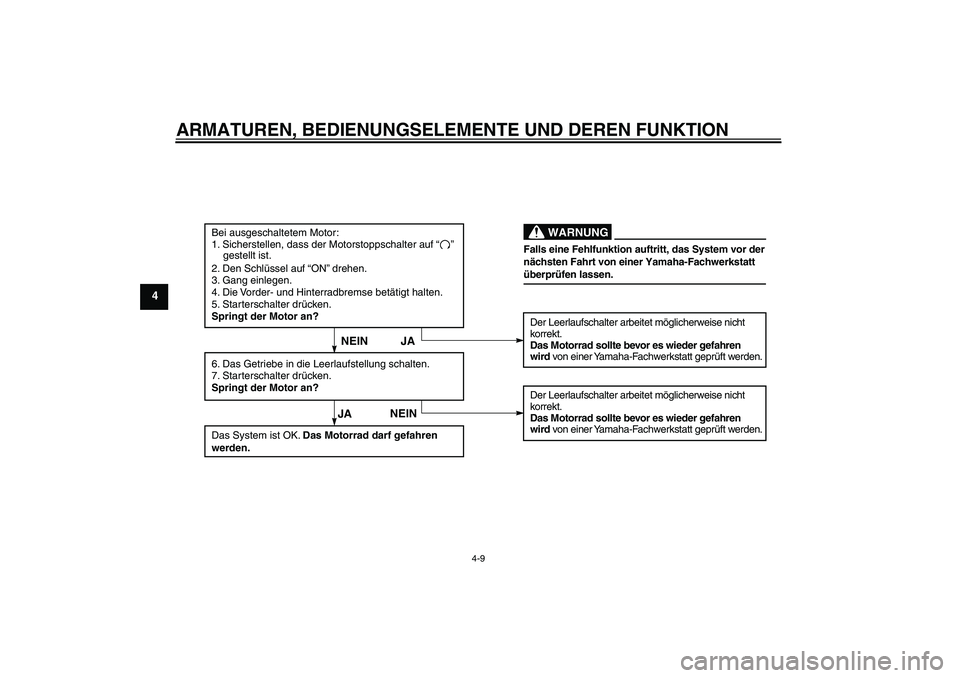

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-9
4
Bei ausgeschaltetem Motor:
1. Sicherstellen, dass der Motorstoppschalter auf “ ”
gestellt ist.
2. Den Schlüssel auf “ON” drehen.
3. Gang einlegen.
4. Die Vorder- und Hinterradbremse betätigt halten.
5. Starterschalter drücken.
Springt der Motor an?
Der Leerlaufschalter arbeitet möglicherweise nicht
korrekt.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft werden.
6. Das Getriebe in die Leerlaufstellung schalten.
7. Starterschalter drücken.
Springt der Motor an?
Der Leerlaufschalter arbeitet möglicherweise nicht
korrekt.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft werden.
JA NEIN
Das System ist OK. Das Motorrad darf gefahren
werden.
JANEIN
Falls eine Fehlfunktion auftritt, das System vor der
nächsten Fahrt von einer Yamaha-Fachwerkstatt
überprüfen lassen.
WARNUNG
U1P686G0.book Page 9 Thursday, April 14, 2011 1:30 PM

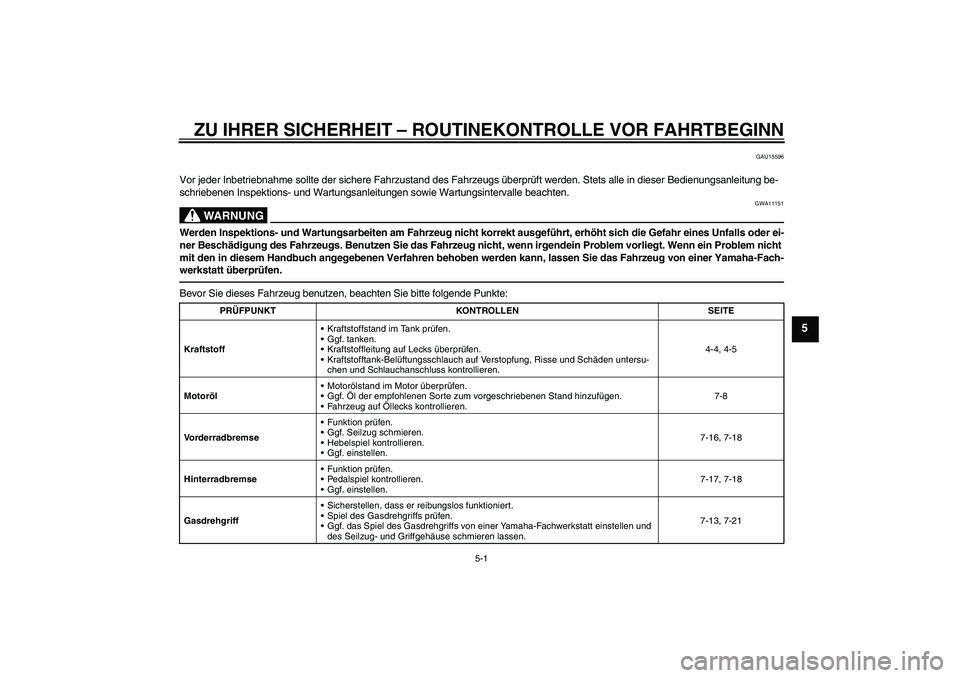

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
5-1
5
GAU15596
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11151
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder ei-
ner Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
KraftstoffKraftstoffstand im Tank prüfen.
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen .
Kraftstofftank-Belüftungsschlauch auf Verstopfung, Risse und Schäden untersu-
chen und Schlauchanschluss kontrollieren.4-4, 4-5
MotorölMotorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren.7-8
VorderradbremseFunktion prüfen.
Ggf. Seilzug schmieren.
Hebelspiel kontrollieren.
Ggf. einstellen.7-16, 7-18
HinterradbremseFunktion prüfen.
Pedalspiel kontrollieren.
Ggf. einstellen.7-17, 7-18
GasdrehgriffSicherstellen, dass er reibungslos funktioniert.
Spiel des Gasdrehgriffs prüfen.
Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-Fachwerkstatt einstellen und
des Seilzug- und Griffgehäuse schmieren lassen.7-13, 7-21
U1P686G0.book Page 1 Thursday, April 14, 2011 1:30 PM

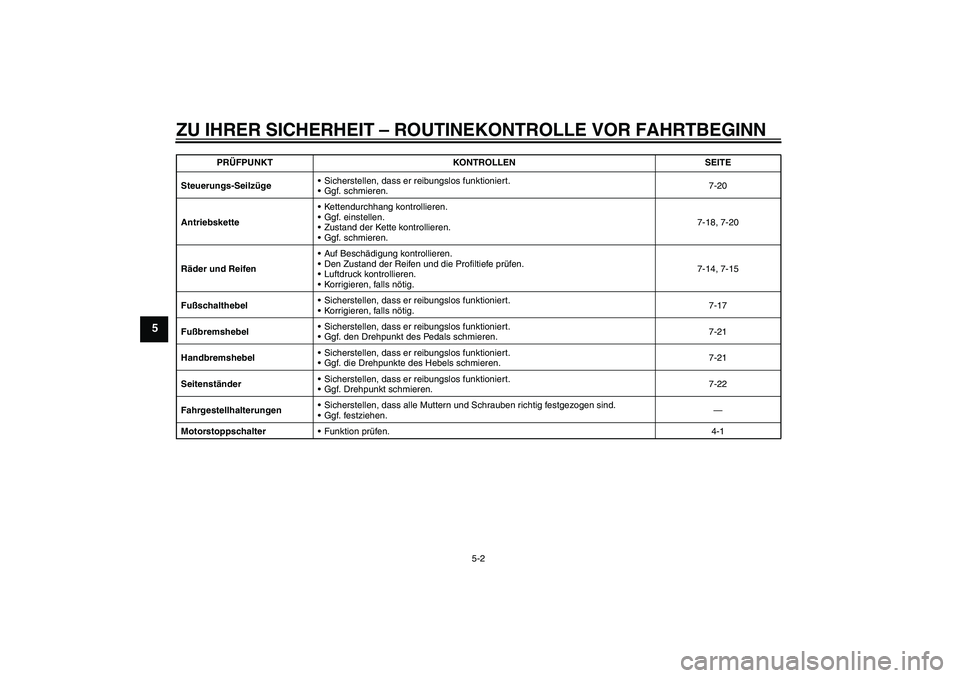

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
5-2
5
Steuerungs-SeilzügeSicherstellen, dass er reibungslos funktioniert.
Ggf. schmieren.7-20
AntriebsketteKettendurchhang kontrollieren.
Ggf. einstellen.
Zustand der Kette kontrollieren.
Ggf. schmieren.7-18, 7-20
Räder und ReifenAuf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig.7-14, 7-15
FußschalthebelSicherstellen, dass er reibungslos funktioniert.
Korrigieren, falls nötig.7-17
FußbremshebelSicherstellen, dass er reibungslos funktioniert.
Ggf. den Drehpunkt des Pedals schmieren.7-21
HandbremshebelSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte des Hebels schmieren.7-21
SeitenständerSicherstellen, dass er reibungslos funktioniert.
Ggf. Drehpunkt schmieren.7-22
FahrgestellhalterungenSicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen.—
MotorstoppschalterFunktion prüfen.4-1 PRÜFPUNKT KONTROLLEN SEITE
U1P686G0.book Page 2 Thursday, April 14, 2011 1:30 PM

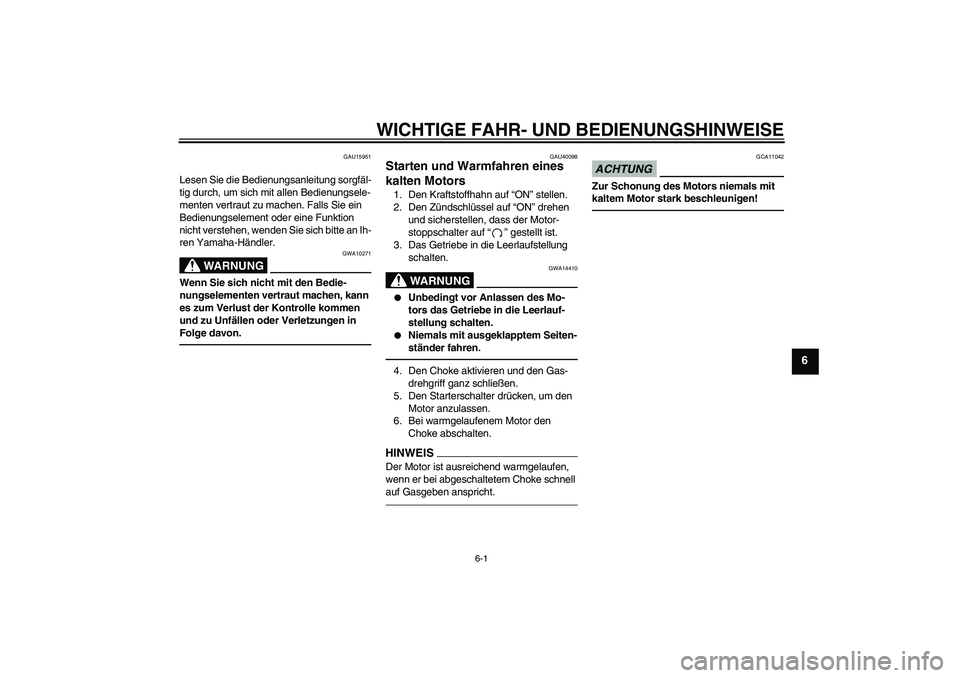

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
6-1
6
GAU15951
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an Ih-
ren Yamaha-Händler.
WARNUNG
GWA10271
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen in
Folge davon.
GAU40098
Starten und Warmfahren eines
kalten Motors 1. Den Kraftstoffhahn auf “ON” stellen.
2. Den Zündschlüssel auf “ON” drehen
und sicherstellen, dass der Motor-
stoppschalter auf“” gestellt ist.
3. Das Getriebe in die Leerlaufstellung
schalten.
WARNUNG
GWA14410


Unbedingt vor Anlassen des Mo-
tors das Getriebe in die Leerlauf-
stellung schalten.


Niemals mit ausgeklapptem Seiten-
ständer fahren.
4. Den Choke aktivieren und den Gas-
drehgriff ganz schließen.
5. Den Starterschalter drücken, um den
Motor anzulassen.
6. Bei warmgelaufenem Motor den
Choke abschalten.HINWEISDer Motor ist ausreichend warmgelaufen,
wenn er bei abgeschaltetem Choke schnell
auf Gasgeben anspricht.
ACHTUNG
GCA11042
Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen!
U1P686G0.book Page 1 Thursday, April 14, 2011 1:30 PM

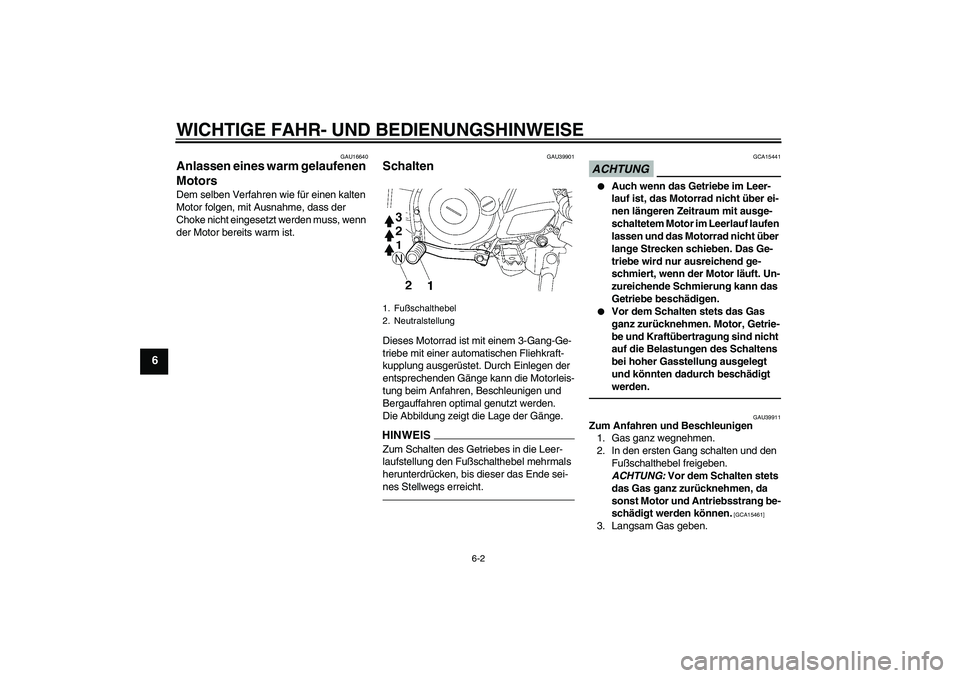

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
6-2
6
GAU16640
Anlassen eines warm gelaufenen
Motors Dem selben Verfahren wie für einen kalten
Motor folgen, mit Ausnahme, dass der
Choke nicht eingesetzt werden muss, wenn
der Motor bereits warm ist.
GAU39901
Schalten Dieses Motorrad ist mit einem 3-Gang-Ge-
triebe mit einer automatischen Fliehkraft-
kupplung ausgerüstet. Durch Einlegen der
entsprechenden Gänge kann die Motorleis-
tung beim Anfahren, Beschleunigen und
Bergauffahren optimal genutzt werden.
Die Abbildung zeigt die Lage der Gänge.HINWEISZum Schalten des Getriebes in die Leer-
laufstellung den Fußschalthebel mehrmals
herunterdrücken, bis dieser das Ende sei-
nes Stellwegs erreicht.
ACHTUNG
GCA15441


Auch wenn das Getriebe im Leer-
lauf ist, das Motorrad nicht über ei-
nen längeren Zeitraum mit ausge-
schaltetem Motor im Leerlauf laufen
lassen und das Motorrad nicht über
lange Strecken schieben. Das Ge-
triebe wird nur ausreichend ge-
schmiert, wenn der Motor läuft. Un-
zureichende Schmierung kann das
Getriebe beschädigen.


Vor dem Schalten stets das Gas
ganz zurücknehmen. Motor, Getrie-
be und Kraftübertragung sind nicht
auf die Belastungen des Schaltens
bei hoher Gasstellung ausgelegt
und könnten dadurch beschädigt
werden.
GAU39911
Zum Anfahren und Beschleunigen
1. Gas ganz wegnehmen.
2. In den ersten Gang schalten und den
Fußschalthebel freigeben.
ACHTUNG: Vor dem Schalten stets
das Gas ganz zurücknehmen, da
sonst Motor und Antriebsstrang be-
schädigt werden können.
[GCA15461]
3. Langsam Gas geben.
1. Fußschalthebel
2. Neutralstellung
U1P686G0.book Page 2 Thursday, April 14, 2011 1:30 PM
