BESCHREIBUNG
3-1
3
GAU10410

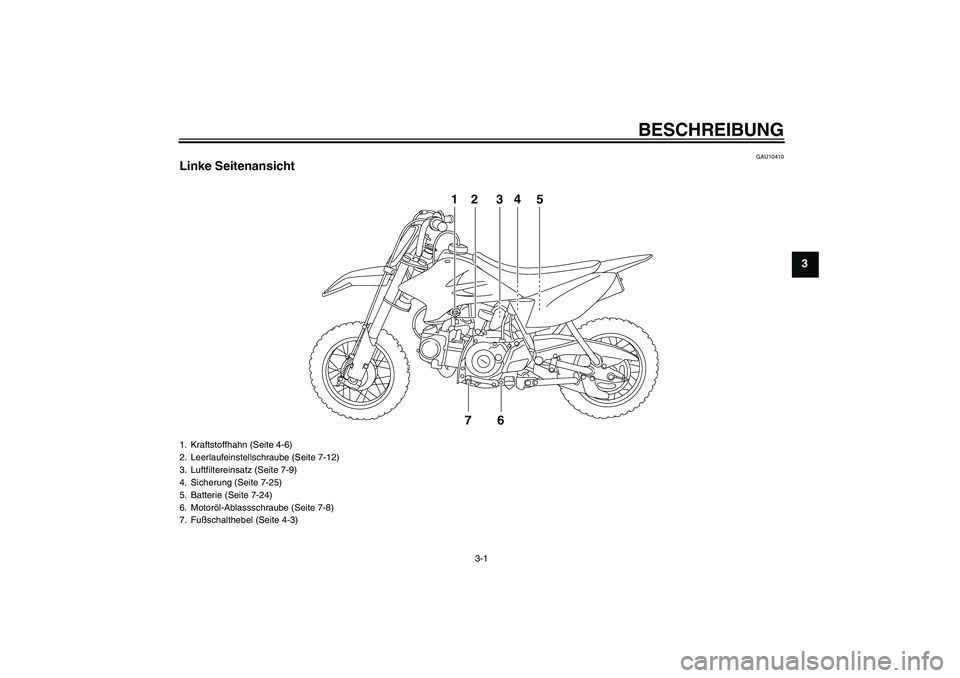

Linke Seitenansicht
12 34 5
76
1. Kraftstoffhahn (Seite 4-6)
2. Leerlaufeinstellschraube (Seite 7-12)
3. Luftfiltereinsatz (Seite 7-9)
4. Sicherung (Seite 7-25)
5. Batterie (Seite 7-24)
6. Motoröl-Ablassschraube (Seite 7-8)
7. Fußschalthebel (Seite 4-3)
U1P686G0.book Page 1 Thursday, April 14, 2011 1:30 PM

BESCHREIBUNG
3-2
3
GAU10420
Rechte Seitenansicht
4 65 32 1
1. Sitzbank (Seite 4-7)
2. Kraftstofftank-Verschluss (Seite 4-4)
3. Zündkerzenstecker (Seite 7-7)
4. Fußbremshebel (Seite 4-3)
5. Kupplungs-Einstellschraube (Seite 7-15)
6. Motoröl-Einfüllschraubverschluss (Seite 7-8)U1P686G0.book Page 2 Thursday, April 14, 2011 1:30 PM

BESCHREIBUNG
3-3
3
GAU10430

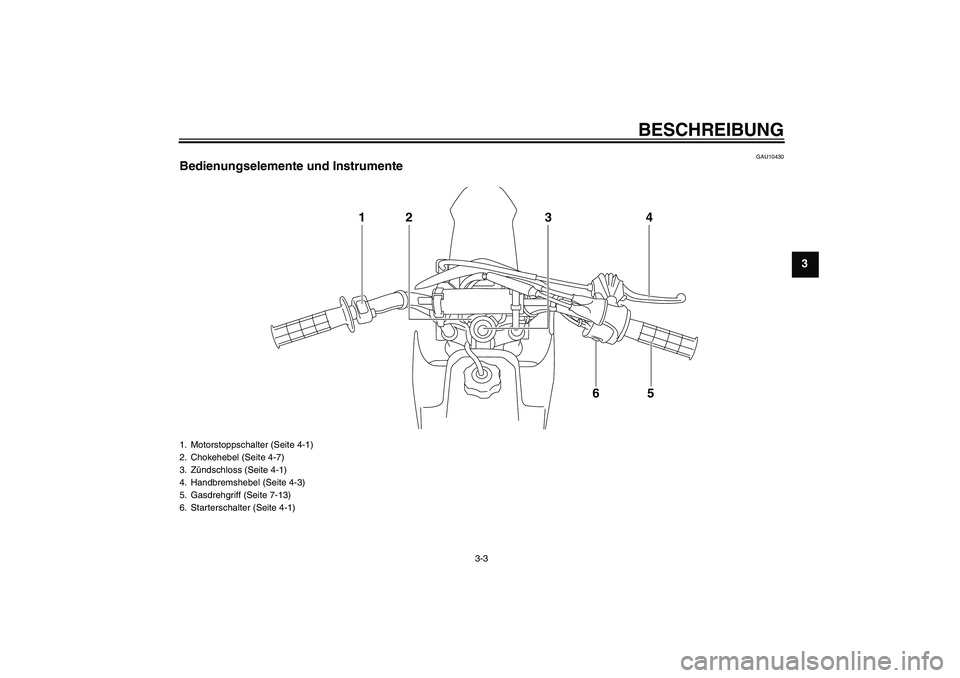

Bedienungselemente und Instrumente
14
5 2
6 3
1. Motorstoppschalter (Seite 4-1)
2. Chokehebel (Seite 4-7)
3. Zündschloss (Seite 4-1)
4. Handbremshebel (Seite 4-3)
5. Gasdrehgriff (Seite 7-13)
6. Starterschalter (Seite 4-1)
U1P686G0.book Page 3 Thursday, April 14, 2011 1:30 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-1
4
GAU40340

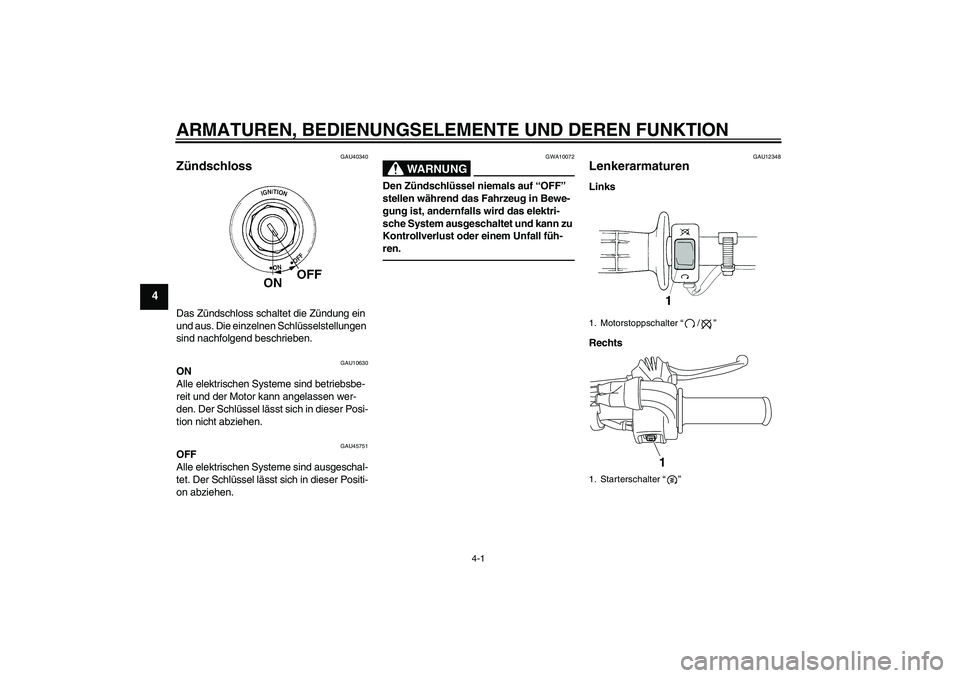

Zündschloss Das Zündschloss schaltet die Zündung ein
und aus. Die einzelnen Schlüsselstellungen
sind nachfolgend beschrieben.
GAU10630
ON
Alle elektrischen Systeme sind betriebsbe-
reit und der Motor kann angelassen wer-
den. Der Schlüssel lässt sich in dieser Posi-
tion nicht abziehen.
GAU45751
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
WARNUNG
GWA10072
Den Zündschlüssel niemals auf “OFF”
stellen während das Fahrzeug in Bewe-
gung ist, andernfalls wird das elektri-
sche System ausgeschaltet und kann zu
Kontrollverlust oder einem Unfall füh-
ren.
GAU12348
Lenkerarmaturen Links
Rechts1. Motorstoppschalter“/”
1. Starterschalter“”
1
U1P686G0.book Page 1 Thursday, April 14, 2011 1:30 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-2
4
GAU12660
Motorstoppschalter“/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf“” stellen. Diesen Schalter
auf“” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAU12711
Starterschalter“”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 6-1.
GAU39864

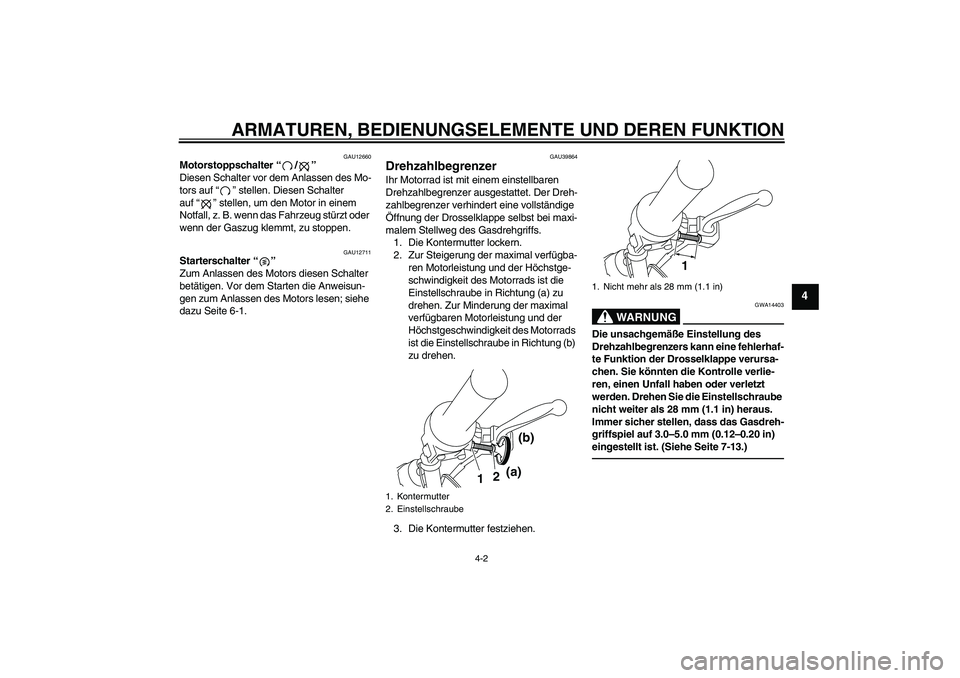

Drehzahlbegrenzer Ihr Motorrad ist mit einem einstellbaren
Drehzahlbegrenzer ausgestattet. Der Dreh-
zahlbegrenzer verhindert eine vollständige
Öffnung der Drosselklappe selbst bei maxi-
malem Stellweg des Gasdrehgriffs.
1. Die Kontermutter lockern.
2. Zur Steigerung der maximal verfügba-
ren Motorleistung und der Höchstge-
schwindigkeit des Motorrads ist die
Einstellschraube in Richtung (a) zu
drehen. Zur Minderung der maximal
verfügbaren Motorleistung und der
Höchstgeschwindigkeit des Motorrads
ist die Einstellschraube in Richtung (b)
zu drehen.
3. Die Kontermutter festziehen.
WARNUNG
GWA14403
Die unsachgemäße Einstellung des
Drehzahlbegrenzers kann eine fehlerhaf-
te Funktion der Drosselklappe verursa-
chen. Sie könnten die Kontrolle verlie-
ren, einen Unfall haben oder verletzt
werden. Drehen Sie die Einstellschraube
nicht weiter als 28 mm (1.1 in) heraus.
Immer sicher stellen, dass das Gasdreh-
griffspiel auf 3.0–5.0 mm (0.12–0.20 in)
eingestellt ist. (Siehe Seite 7-13.)
1. Kontermutter
2. Einstellschraube
12
(b)
(a)
1. Nicht mehr als 28 mm (1.1 in)
1
U1P686G0.book Page 2 Thursday, April 14, 2011 1:30 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-3
4
GAU39851

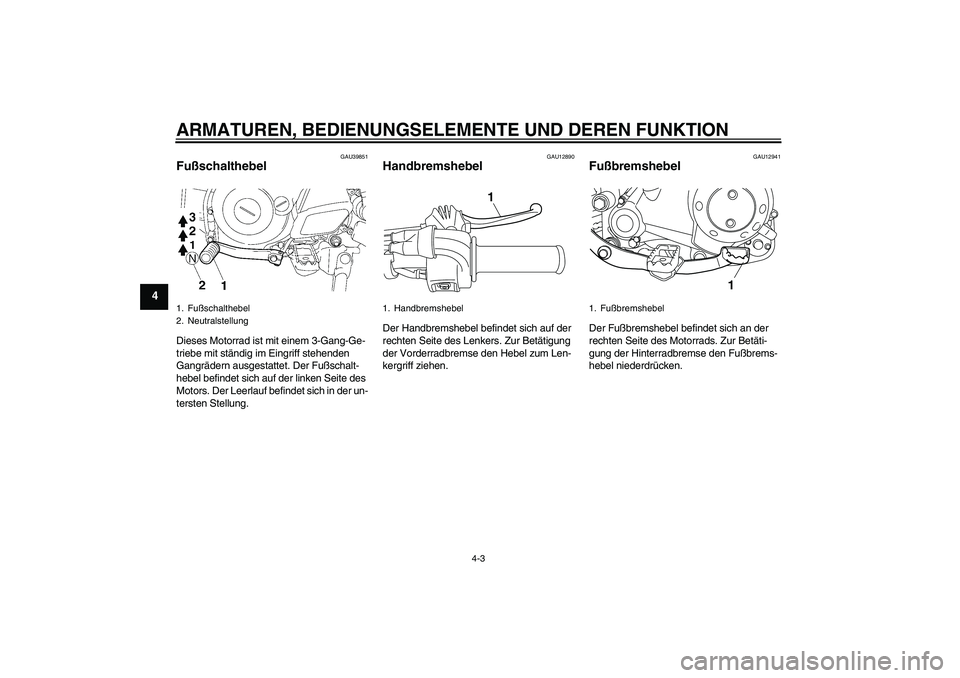

Fußschalthebel Dieses Motorrad ist mit einem 3-Gang-Ge-
triebe mit ständig im Eingriff stehenden
Gangrädern ausgestattet. Der Fußschalt-
hebel befindet sich auf der linken Seite des
Motors. Der Leerlauf befindet sich in der un-
tersten Stellung.
GAU12890
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
1. Fußschalthebel
2. Neutralstellung
1. Handbremshebel
1
1. Fußbremshebel
1
U1P686G0.book Page 3 Thursday, April 14, 2011 1:30 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-4
4
GAU13182

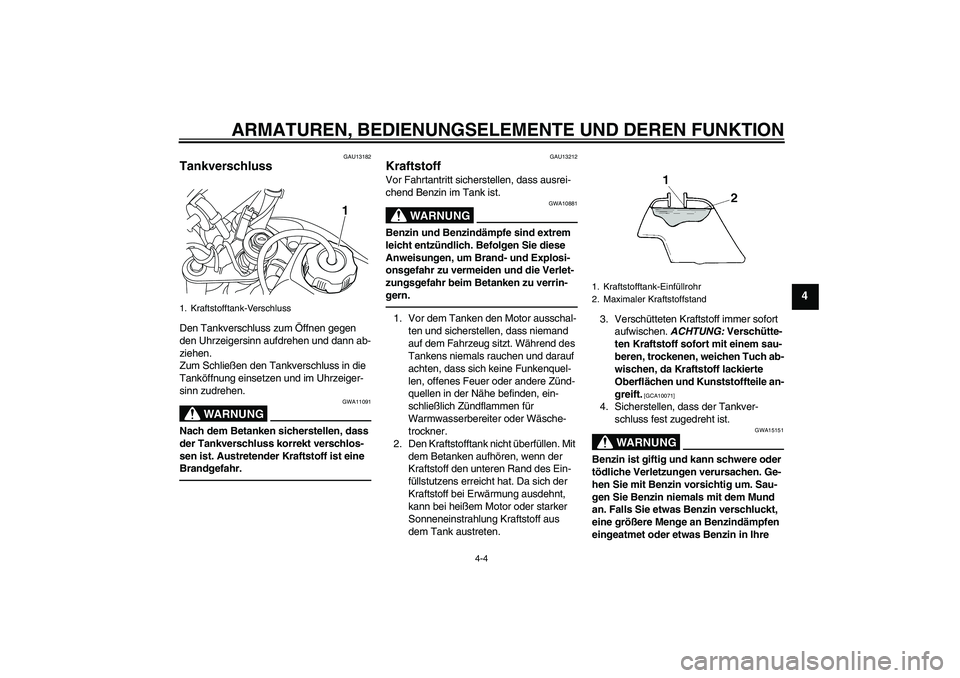

Tankverschluss Den Tankverschluss zum Öffnen gegen
den Uhrzeigersinn aufdrehen und dann ab-
ziehen.
Zum Schließen den Tankverschluss in die
Tanköffnung einsetzen und im Uhrzeiger-
sinn zudrehen.
WARNUNG
GWA11091
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eine
Brandgefahr.
GAU13212
Kraftstoff Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10881
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu verrin-
gern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Mit
dem Betanken aufhören, wenn der
Kraftstoff den unteren Rand des Ein-
füllstutzens erreicht hat. Da sich der
Kraftstoff bei Erwärmung ausdehnt,
kann bei heißem Motor oder starker
Sonneneinstrahlung Kraftstoff aus
dem Tank austreten.3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch ab-
wischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10071]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15151
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
1. Kraftstofftank-Verschluss
1
1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
U1P686G0.book Page 4 Thursday, April 14, 2011 1:30 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-5
4
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU50250
ACHTUNG
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.

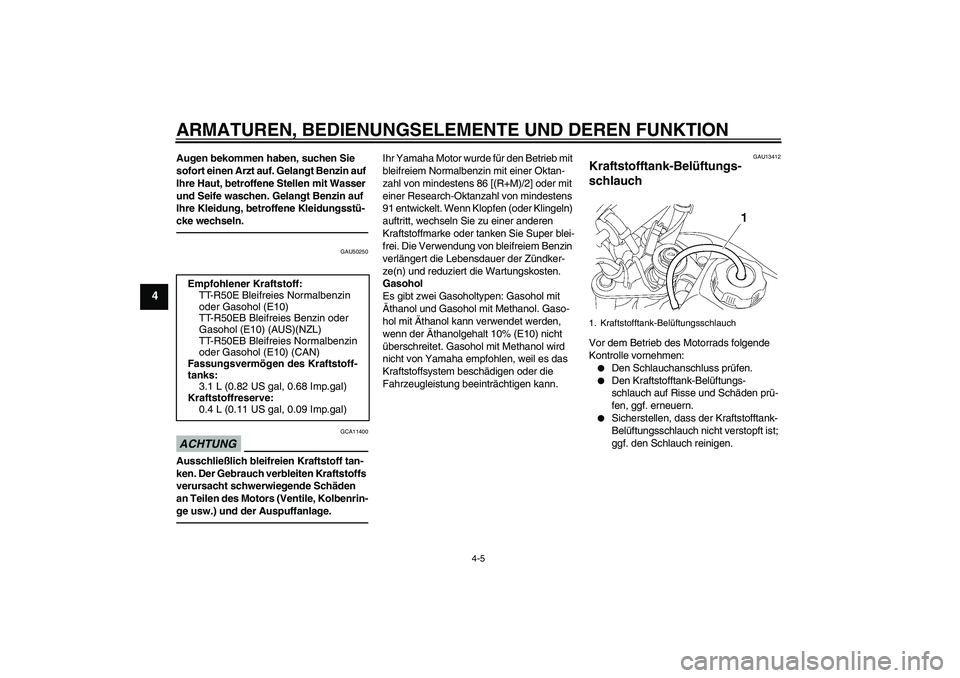

Ihr Yamaha Motor wurde für den Betrieb mit
bleifreiem Normalbenzin mit einer Oktan-
zahl von mindestens 86 [(R+M)/2] oder mit
einer Research-Oktanzahl von mindestens
91 entwickelt. Wenn Klopfen (oder Klingeln)
auftritt, wechseln Sie zu einer anderen
Kraftstoffmarke oder tanken Sie Super blei-
frei. Die Verwendung von bleifreiem Benzin
verlängert die Lebensdauer der Zündker-
ze(n) und reduziert die Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
GAU13412
Kraftstofftank-Belüftungs-
schlauch Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:

Den Schlauchanschluss prüfen.


Den Kraftstofftank-Belüftungs-
schlauch auf Risse und Schäden prü-
fen, ggf. erneuern.


Sicherstellen, dass der Kraftstofftank-
Belüftungsschlauch nicht verstopft ist;
ggf. den Schlauch reinigen. Empfohlener Kraftstoff:
TT-R50E Bleifreies Normalbenzin
oder Gasohol (E10)
TT-R50EB Bleifreies Benzin oder
Gasohol (E10) (AUS)(NZL)
TT-R50EB Bleifreies Normalbenzin
oder Gasohol (E10) (CAN)
Fassungsvermögen des Kraftstoff-
tanks:
3.1 L (0.82 US gal, 0.68 Imp.gal)
Kraftstoffreserve:
0.4 L (0.11 US gal, 0.09 Imp.gal)
1. Kraftstofftank-Belüftungsschlauch
U1P686G0.book Page 5 Thursday, April 14, 2011 1:30 PM
