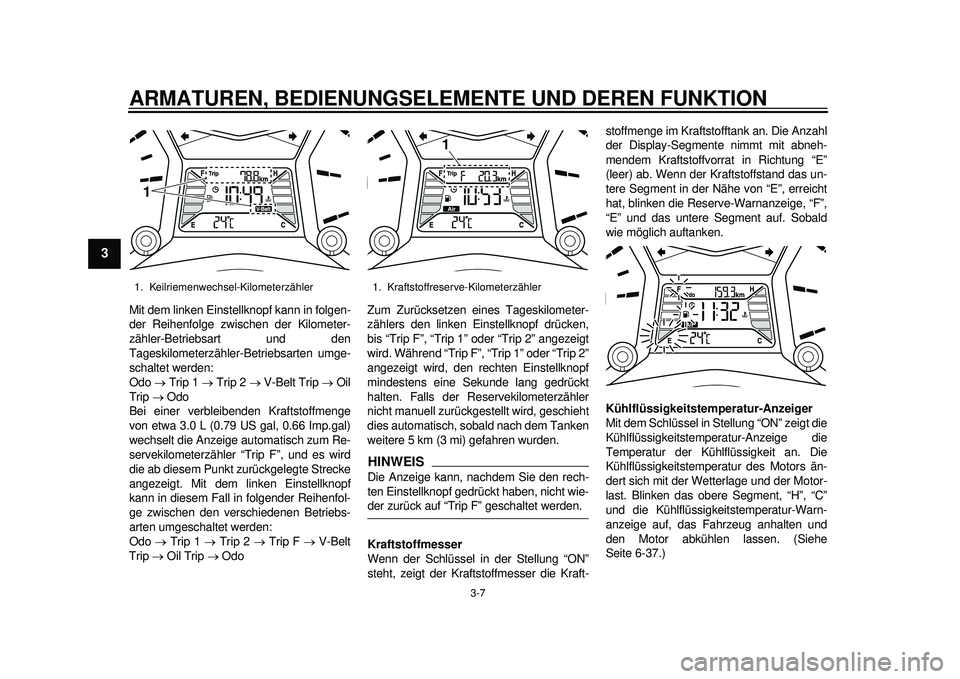

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
1
23
4
5
6
7
8
9
Mit dem linken Einstellknopf kann in folgen-
der Reihenfolge zwischen der Kilometer-
zähler-Betriebsart und den
Tageskilometerzähler-Betriebsarten umge-
schaltet werden:
Odo  Trip 1  Trip 2  V-Belt Trip  Oil
Trip  Odo
Bei einer verbleibenden Kraftstoffmenge
von etwa 3.0 L (0.79 US gal, 0.66 Imp.gal)
wechselt die Anzeige automatisch zum Re-
servekilometerzähler “Trip F”, und es wird
die ab diesem Punkt zurückgelegte Strecke
angezeigt. Mit dem linken Einstellknopf
kann in diesem Fall in folgender Reihenfol-
ge zwischen den verschiedenen Betriebs-
arten umgeschaltet werden:
Odo  Trip 1  Trip 2  Trip F  V-Belt
Trip  Oil Trip  Odo Zum Zurücksetzen eines Tageskilometer-
zählers den linken Einstellknopf drücken,
bis “Trip F”, “Trip 1” oder “Trip 2” angezeigt
wird. Während “Trip F”, “Trip 1” oder “Trip 2”
angezeigt wird, den rechten Einstellknopf
mindestens eine Sekunde lang gedrückt
halten. Falls der Reservekilometerzähler
nicht manuell zurückgestellt wird, geschieht
dies automatisch, sobald nach dem Tanken
weitere 5 km (3 mi) gefahren wurden.
HINWEISDie Anzeige kann, nachdem Sie den rech-
ten Einstellknopf gedrückt haben, nicht wie-der zurück auf “Trip F” geschaltet werden.
Kraftstoffmesser
Wenn der Schlüssel in der Stellung “ON”
steht, zeigt der Kraftstoffmesser die Kraft- stoffmenge im Kraftstofftank an. Die Anzahl
der Display-Segmente nimmt mit abneh-
mendem Kraftstoffvorrat in Richtung “E”
(leer) ab. Wenn der Kraftstoffstand das un-
tere Segment in der N
ähe von “E”, erreicht
hat, blinken die Reserve-Warnanzeige, “F”,
“E” und das untere Segment auf. Sobald
wie möglich auftanken.
Kühlflüssigkeitste mperatur-Anzeiger
Mit dem Schlüssel in Stellung “ON” zeigt die
Kühlflüssigkeitstemperatur-Anzeige die
Temperatur der Kühlflüssigkeit an. Die
Kühlflüssigkeitstemperatur des Motors än-
dert sich mit der Wetterlage und der Motor-
last. Blinken das obere Segment, “H”, “C”
und die Kühlflüssigkeitstemperatur-Warn-
anzeige auf, das Fahrzeug anhalten und
den Motor abkühlen lassen. (Siehe
Seite 6-37.)
1. Keilriemenwechsel-Kilometerzähler1
1. Kraftstoffreserve-Kilometerzähler
1
59C-9-G0.book 7 ページ ２０１１年９月１２日　月曜日　午後４時２１分

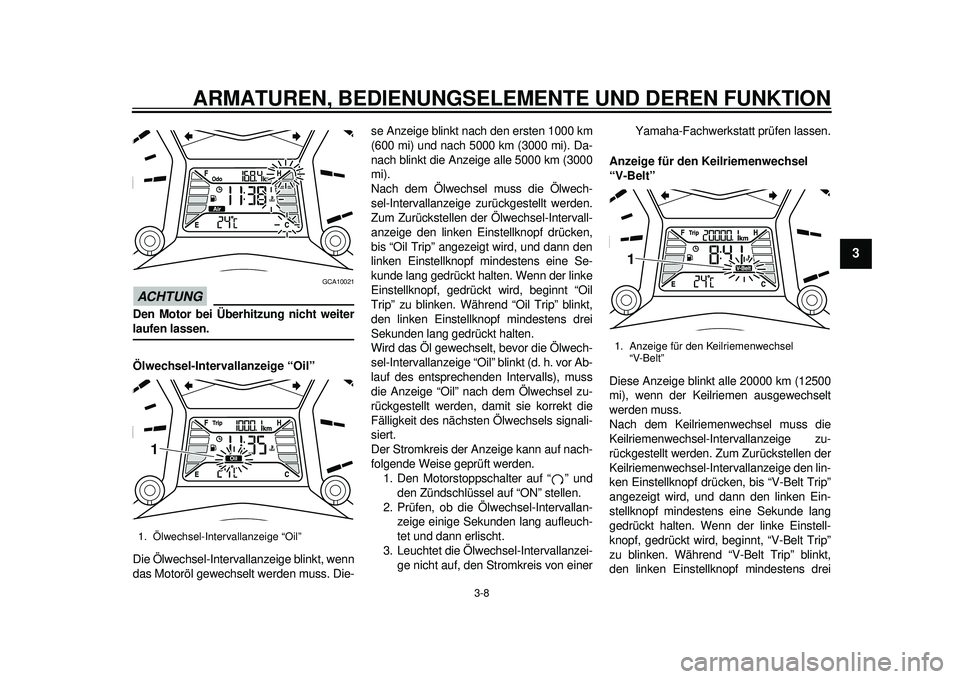

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
234
5
6
7
8
9
ACHTUNG
GCA10021
Den Motor bei Überhitzung nicht weiterlaufen lassen.
Ölwechsel-Intervallanzeige “Oil”
Die Ölwechsel-Intervallanzeige blinkt, wenn
das Motoröl gewechselt werden muss. Die- se Anzeige blinkt nach den ersten 1000 km
(600 mi) und nach 5000 km (3000 mi). Da-
nach blinkt die Anzeige alle 5000 km (3000
mi).
Nach dem Ölwechsel muss die Ölwech-
sel-Intervallanzeige zurückgestellt werden.
Zum Zurückstellen der Ölwechsel-Intervall-
anzeige den linken Einstellknopf drücken,
bis “Oil Trip” angezeigt wird, und dann den
linken Einstellknopf mindestens eine Se-
kunde lang gedrückt halten. Wenn der linke
Einstellknopf, gedrückt wird, beginnt “Oil
Trip” zu blinken. Während “Oil Trip” blinkt,
den linken Einstellk
nopf mindestens drei
Sekunden lang gedrückt halten.
Wird das Öl gewechselt, bevor die Ölwech-
sel-Intervallanzeige “Oil” blinkt (d. h. vor Ab-
lauf des entsprechenden Intervalls), muss
die Anzeige “Oil” nach dem Ölwechsel zu-
rückgestellt werden, damit sie korrekt die
Fälligkeit des nächsten Ölwechsels signali-
siert.
Der Stromkreis der An zeige kann auf nach-
folgende Weise geprüft werden. 1. Den Motorstoppschalter auf “ ” und
den Zündschlüssel auf “ON” stellen.
2. Prüfen, ob die Ölwechsel-Intervallan- zeige einige Sekunden lang aufleuch-
tet und dann erlischt.
3. Leuchtet die Ölwechsel-Intervallanzei- ge nicht auf, den Stromkreis von einer Yamaha-Fachwerkstatt prüfen lassen.
Anzeige für den Keilriemenwechsel
“V-Belt”
Diese Anzeige blinkt alle 20000 km (12500
mi), wenn der Keilriemen ausgewechselt
werden muss.
Nach dem Keilriemenwechsel muss die
Keilriemenwechsel-Intervallanzeige zu-
rückgestellt werden. Zum Zurückstellen der
Keilriemenwechsel-Intervallanzeige den lin-
ken Einstellknopf drücken, bis “V-Belt Trip”
angezeigt wird, und dann den linken Ein-
stellknopf mindestens eine Sekunde lang
gedrückt halten. Wenn der linke Einstell-
knopf, gedrückt wird, beginnt, “V-Belt Trip”
zu blinken. Während “V-Belt Trip” blinkt,
den linken Einstellkno pf mindestens drei1. Ölwechsel-Intervallanzeige “Oil”1
1. Anzeige für den Keilriemenwechsel
“V-Belt”1
59C-9-G0.book 8 ページ ２０１１年９月１２日　月曜日　午後４時２１分

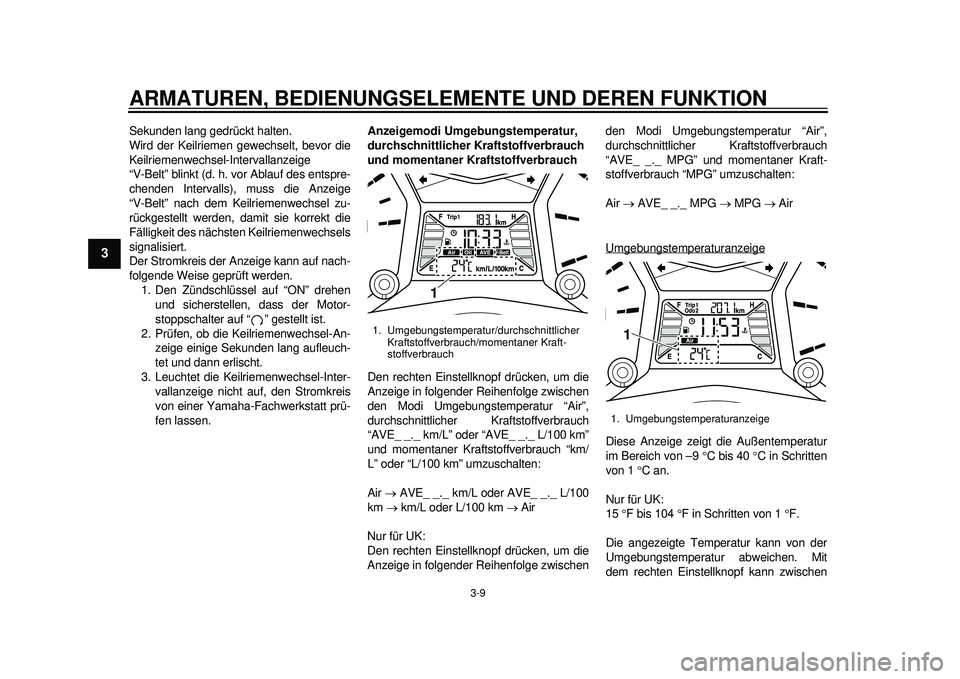

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
1
23
4
5
6
7
8
9
Sekunden lang gedrückt halten.
Wird der Keilriemen gewechselt, bevor die
Keilriemenwechsel-Intervallanzeige
“V-Belt” blinkt (d. h. vor Ablauf des entspre-
chenden Intervalls), muss die Anzeige
“V-Belt” nach dem Keilriemenwechsel zu-
rückgestellt werden, damit sie korrekt die
Fälligkeit des nächsten Keilriemenwechsels
signalisiert.
Der Stromkreis der Anzeige kann auf nach-
folgende Weise geprüft werden.
1. Den Zündschlüssel auf “ON” drehen und sicherstellen, dass der Motor-
stoppschalter auf “ ” gestellt ist.
2. Prüfen, ob die Keilriemenwechsel-An- zeige einige Sekunden lang aufleuch-
tet und dann erlischt.
3. Leuchtet die Keilriemenwechsel-Inter- vallanzeige nicht auf, den Stromkreis
von einer Yamaha-Fachwerkstatt prü-
fen lassen. Anzeigemodi Umgebungstemperatur,
durchschnittlicher Kraftstoffverbrauch
und momentaner Kraftstoffverbrauch
Den rechten Einstellknopf drücken, um die
Anzeige in folgender Reihenfolge zwischen
den Modi Umgebungstemperatur “Air”,
durchschnittlicher Kraftstoffverbrauch
“AVE_ _._ km/L” oder
“AVE_ _._ L/100 km”
und momentaner Kraftstoffverbrauch “km/
L” oder “L/100 km” umzuschalten:
Air  AVE_ _._ km/L oder AVE_ _._ L/100
km  km/L oder L/100 km  Air
Nur für UK:
Den rechten Einstellknopf drücken, um die
Anzeige in folgender Reihenfolge zwischen den Modi Umgebungstemperatur “Air”,
durchschnittlicher Kraftstoffverbrauch
“AVE_ _._ MPG” und momentaner Kraft-
stoffverbrauch “MPG” umzuschalten:
Air
 AVE_ _._ MPG  MPG  Air
Umgebungstemperaturanzeige
Diese Anzeige zeigt die Außentemperatur
im Bereich von –9 C bis 40 C in Schritten
von 1  C an.
Nur für UK:
15 F bis 104 F in Schritten von 1 F.
Die angezeigte Temperatur kann von der
Umgebungstemperatur abweichen. Mit
dem rechten Einstellknopf kann zwischen
1. Umgebungstemperatur/ durchschnittlicher
Kraftstoffverbrauch/momentaner Kraft-
stoffverbrauch
1
1. Umgebungstemperaturanzeige1
