2012 YAMAHA EC-03 Betriebsanleitungen (in German)

q Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch\f bevor Sie das Fahr\beug in Betrieb nehm\hen.
BEDIENUNGSANLEITUNG
EC-03
1CB-F8199-GA
U1CBGA_Hyoshi.indd 12012/04/27 18:24:34

Q Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch\f bevor Sie das Fahr\beug in Betrieb nehmen. Diese
Bedienungsanleitung muss\f wenn das Fahr\beug verkauft wird\f beim Fahr\beug verbleiben.
GAU46090
U1CBGA_Hyoshi.indd 22012/04/27 18:24:35

VORWORT
GAU10113
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine EC-03, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurde. Dar-
aus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser EC-03 nutzen können, lesen Sie bi tte diese Bedienungsanleitung sorgfältig durch. Denn die Bedienu ngs-
anleitung informiert Sie nicht nur, wie Sie Ihren Motorroller am besten bedienen, inspizieren und warten, sondern auch, wie Sie sich und
ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps der Bedienungsanleitung nutzen, garant ieren wir den bestmöglichen Werterhalt dieses Motorrollers. Sollten Sie
darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorroller und dieser
Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Veröffen tlichung
erhältlich waren. Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
WARNUNG
GWA12411
Diese Anleitung aufmerksam und vollständig vor der Inbetriebnahme des Motorrollers durchlesen.1CB-F-GA.book 1 ページ ２０１２年５月２日　水曜日　午後４時５６分

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10133
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
*Produkt und technische Daten können o hne vorherige Ankündigung geändert werden.
Dies ist das Sicherheits-Warnsym
bol. Es warnt Sie vor potenziellen Verletzungsgefahren.
Befolgen Sie alle Sicherheitsanweisungen, die diesem Symbol folgen, um mögliche schwere
oder tödliche Verletzungen zu vermeiden.
Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht vermie-
den wird, zu tödlichen oder schweren Verletzungen führen kann.
Das Zeichen ACHTUNG bedeutet, dass speziell e Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Fahrzeugs oder anderen Eigentums zu vermeiden.
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu verein-
fachen oder zu klären.
WARNUNG
ACHTUNGHINWEIS
1CB-F-GA.book 1 ページ ２０１２年５月２日　水曜日　午後４時５６分

KENNZEICHNUNG WICHTIGER HINWEISE
GAU36390
EC-03
BEDIENUNGSANLEITUNG
©2012 Yamaha Motor Co., Ltd.
1. Auflage, April 2012
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und Verbrei-
tung, auch auszugsweise,
ist ohne schriftliche Genehmigung der Yamaha Motor Co., Ltd.
nicht gestattet.
Gedruckt in den Niederlanden.
1CB-F-GA.book 2 ページ ２０１２年５月２日　水曜日　午後４時５６分

INHALTSICHERHEITSINFORMATIONEN .... 1-1
Weitere Tipps zur Fahrsicherheit .... 1-5
Sicheres Aufladen der Batterie ....... 1-6
BESCHREIBUNG .............................. 2-1
Linke Seitenansicht ......................... 2-1
Rechte Seitenansicht....................... 2-2
Bedienungselemente und Instrumente .................................. 2-3
EC-03 MERKMALE ............................ 3-1
Merkmale ........................................ 3-1
Reichweite ...................................... 3-1
Effektive Ausnutzung der Batterie ........................................ 3-2

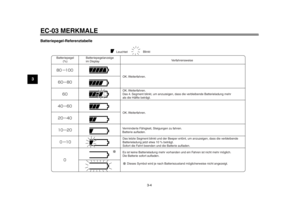

Batteriepegel .................................. 3-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION ............................ 4-1
Beeper ............................................ 4-1
Zünd-/Lenkschloss ...... ................... 4-1
Multifunktionsanzeige ..................... 4-2
Verwendung der Sicherheitsverriegelung ............... 4-7
Lenkerarmaturen .......................... 4-11
Handbremshebel (Vorderradbremse) .................... 4-11
Handbremshebel (Hinterradbremse) ..................... 4-11
Sitzbank ........................................ 4-12 Helmhalter .................................... 4-12
Gepäckhaken ............................... 4-13
Haltegriff ....................................... 4-13
ZU IHRER SICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN ................................. 5-1
AUFLADEN DER BATTERIE ............ 6-1
Batterie-Ladeort ............................. 6-1
Ladeverfahren ................................ 6-3
Ladedauer ...... ............................ .... 6-9
Anzeige des Fortschritts des Ladevorgangs ............................. 6-9
Über die Batterie .......................... 6-10
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE .................. 7-1
Vorbereitungen zum Anfahren ....... 7-1
Anfahren ......................................... 7-4
Beschleunigen und Verlangsamen ............................. 7-5
Bremsen ......................................... 7-5
Parken ............................................ 7-6
REGELMÄSSIGE WARTUNG UND
EINSTELLUNG .................................. 8-1
Allgemeine Wartungs- und
Schmiertabelle ............................ 8-2
Kontrolle auf ungewöhnliche Motorgeräusche .......................... 8-5 Gasdrehgriff kontrollieren ............... 8-5
Reifen ............................................. 8-6
Gussräder ....................................... 8-7
Spiel der Handbremshebel
(Vorderrad- und
Hinterradbremse) einstellen ........ 8-8
Trommelbremsbeläge des Vorder- und Hinterrads
prüfen .......................................... 8-9
Bowdenzüge prüfen und schmieren .................................. 8-10
Handbremshebel der Vorder- und Hinterradbremse schm ieren ...... 8-10
Hauptständer prüfen und
schmieren .................................. 8-11
Teleskopgabel prüfen ................... 8-11
Lenkung prüfen ............................. 8-12
Radlager prüfen ............................ 8-12
Scheinwerferlampe auswechseln .............................. 8-13
Rücklicht-/Bremslichtlampe auswechseln .............................. 8-14
Blinkerlampe auswechseln ........... 8-15
Kontrolle des Ladekabels und -steckers ............................. 8-15
Fehlersuche .................................. 8-16
PFLEGE UND ST ILLLEGUNG DES
MOTORROLLERS .............................. 9-1
Vorsicht bei Mattfarben ................... 9-1
Pflege .............................................. 9-11CB-F-GA.book 1 ページ ２０１２年５月２日　水曜日　午後４時５６分

INHALT
Abstellen ......................................... 9-3
TECHNISCHE DATEN .................... 10-1
KUNDENINFORMATION ................. 11-1
Identifizierungsnumme rn .............. 11-1
1CB-F-GA.book 2 ページ ２０１２年５月２日　水曜日　午後４時５６分

1-1
1
SICHERHEITSINFORMATIONEN
GAU50655
Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrollers.
Motorroller sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er diesen Motorroller
fährt.
Er oder sie sollte:
Gründliche Anleitung von kompetenter
Stelle über alle Aspekte des Fahrens
mit einem Motorroller erhalten.

Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.

Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.

Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.

Niemals einen Motorroller ohne aus-
reichende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen Ausbildungskurs. Anfänger sollten bei
einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen autorisierten Motorroller-
händler, um Ausbildungskurse in Ihrer
Nähe zu finden.
Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden In-
spektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor je-
der Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 5-1.

Dieser Motorroller ist nur für eine Per-
son, den Fahrer, ausgelegt. Keine Mit-
fahrer.

Die häufigste Ursache für Auto/Motor-
roller-Unfälle ist, dass Autofahrer die
Motorroller im Verkehr nicht (oder zu
spät) erkennen. Viele Unfälle wurden
von Autofahrern verursacht, die den
Motorroller nicht gesehen haben. Sich
selbst auffallend zu erkennen zu ge-
ben ist daher eine sehr effektive Me-
thode, Unfälle dieser Art zu
reduzieren.
Deshalb:
Tragen Sie eine Jacke mit auffallen- den Farben.
Wenn Sie sich einer Kreuzung nä-
hern oder eine Kreuzung überque-
ren, besonders aufmerksam sein,
da Motorrollerunfälle an Kreuzun-
gen am häufigsten auftreten.
Fahren Sie so, dass andere Auto- fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
Warten Sie niemals einen Motorrol- ler, wenn Sie nicht über entspre-
chendes Wissen verfügen. Wenden
Sie sich an einen autorisierten Mo-
torrollerhändler, um grundlegende
Informationen zur Rollerwartung zu
erhalten. Bestimmte Wartungsar-
beiten können nur von Fachleuten
vorgenommen werden, die die ent-
sprechende Zulassung besitzen.

An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Führerschein gehabt.
Stellen Sie sicher, dass Sie qualifi-ziert sind einen Motorroller zu fah-
ren, und dass Sie Ihren Motorroller
nur an andere qualifizierte Fahrer
ausleihen.
