2012 Seat Exeo ST Betriebsanleitung (in German)

55
Sicherheit von Kindern

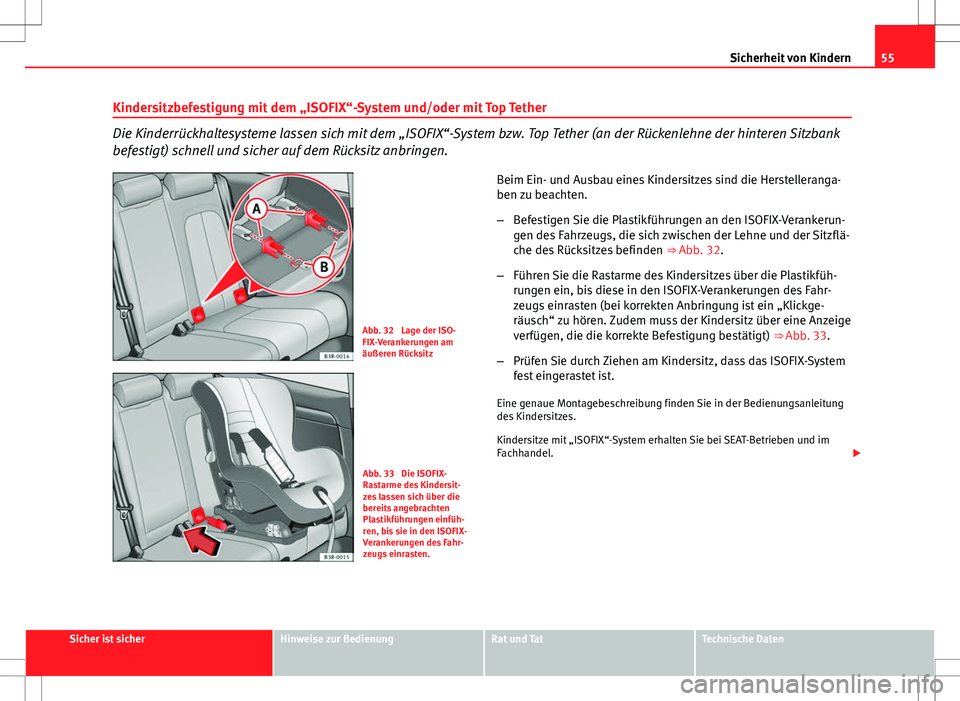

Kindersitzbefestigung mit dem „ISOFIX“-System und/oder mit Top Tether
Die Kinderrückhaltesysteme lassen sich mit dem „ISOFIX“-System bzw. Top Tether (an der Rückenlehne der hinteren Sitzbank
befestigt) schnell und sicher auf dem Rücksitz anbringen.
Abb. 32 Lage der ISO-
FIX-Verankerungen am
äußeren Rücksitz
Abb. 33 Die ISOFIX-
Rastarme des Kindersit-
zes lassen sich über die
bereits angebrachten
Plastikführungen einfüh-
ren, bis sie in den ISOFIX-
Verankerungen des Fahr-
zeugs einrasten. Beim Ein- und Ausbau eines Kindersitzes sind die Herstelleranga-
ben zu beachten.
–
Befestigen Sie die Plastikführungen an den ISOFIX-Verankerun-
gen des Fahrzeugs, die sich zwischen der Lehne und der Sitzflä-
che des Rücksitzes befinden ⇒ Abb. 32.
– Führen Sie die Rastarme des Kindersitzes über die Plastikfüh-
rungen ein, bis diese in den ISOFIX-Verankerungen des Fahr-
zeugs einrasten (bei korrekten Anbringung ist ein „Klickge-
räusch“ zu hören. Zudem muss der Kindersitz über eine Anzeige
verfügen, die die korrekte Befestigung bestätigt) ⇒ Abb. 33.
– Prüfen Sie durch Ziehen am Kindersitz, dass das ISOFIX-System
fest eingerastet ist.
Eine genaue Montagebeschreibung finden Sie in der Bedienungsanleitung
des Kindersitzes.
Kindersitze mit „ISOFIX“-System erhalten Sie bei SEAT-Betrieben und im
Fachhandel. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

56Sicherheit von Kindern

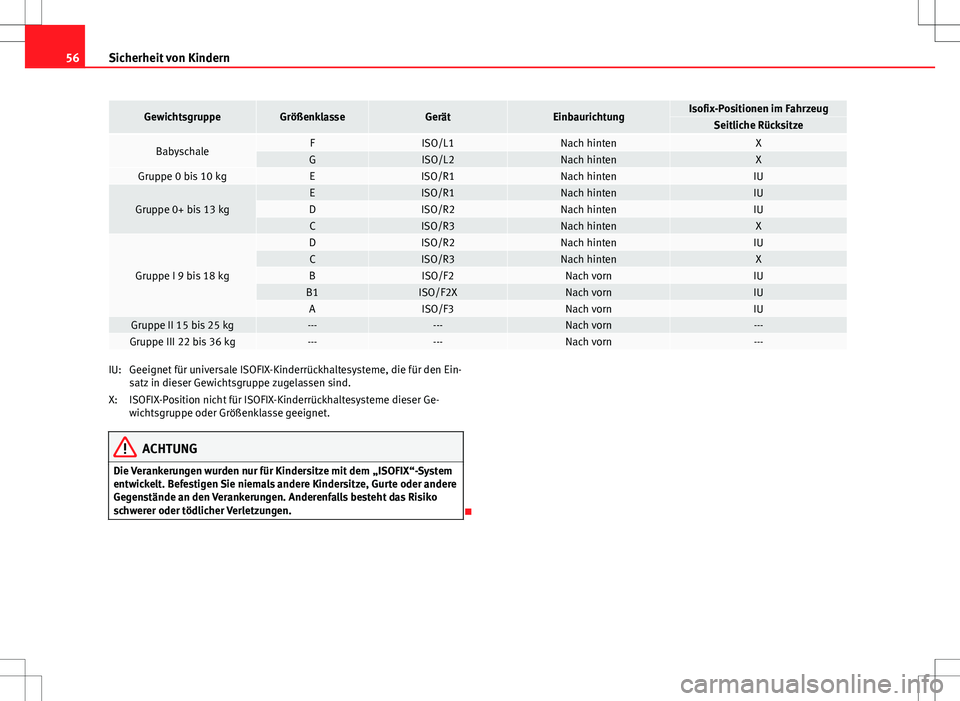

GewichtsgruppeGrößenklasseGerätEinbaurichtungIsofix-Positionen im FahrzeugSeitliche Rücksitze
BabyschaleFISO/L1Nach hintenXGISO/L2Nach hintenXGruppe 0 bis 10 kgEISO/R1Nach hintenIU
Gruppe 0+ bis 13 kgEISO/R1Nach hintenIUDISO/R2Nach hintenIUCISO/R3Nach hintenX
Gruppe I 9 bis 18 kg
DISO/R2Nach hintenIUCISO/R3Nach hintenXBISO/F2Nach vornIUB1ISO/F2XNach vornIUAISO/F3Nach vornIUGruppe II 15 bis 25 kg------Nach vorn---Gruppe III 22 bis 36 kg------Nach vorn---
Geeignet für universale ISOFIX-Kinderrückhaltesysteme, die für den Ein-
satz in dieser Gewichtsgruppe zugelassen sind.
ISOFIX-Position nicht für ISOFIX-Kinderrückhaltesysteme dieser Ge-
wichtsgruppe oder Größenklasse geeignet.
ACHTUNG
Die Verankerungen wurden nur für Kindersitze mit dem „ISOFIX“-System
entwickelt. Befestigen Sie niemals andere Kindersitze, Gurte oder andere
Gegenstände an den Verankerungen. Anderenfalls besteht das Risiko
schwerer oder tödlicher Verletzungen.

IU:
X:

57
Sicherheit von Kindern

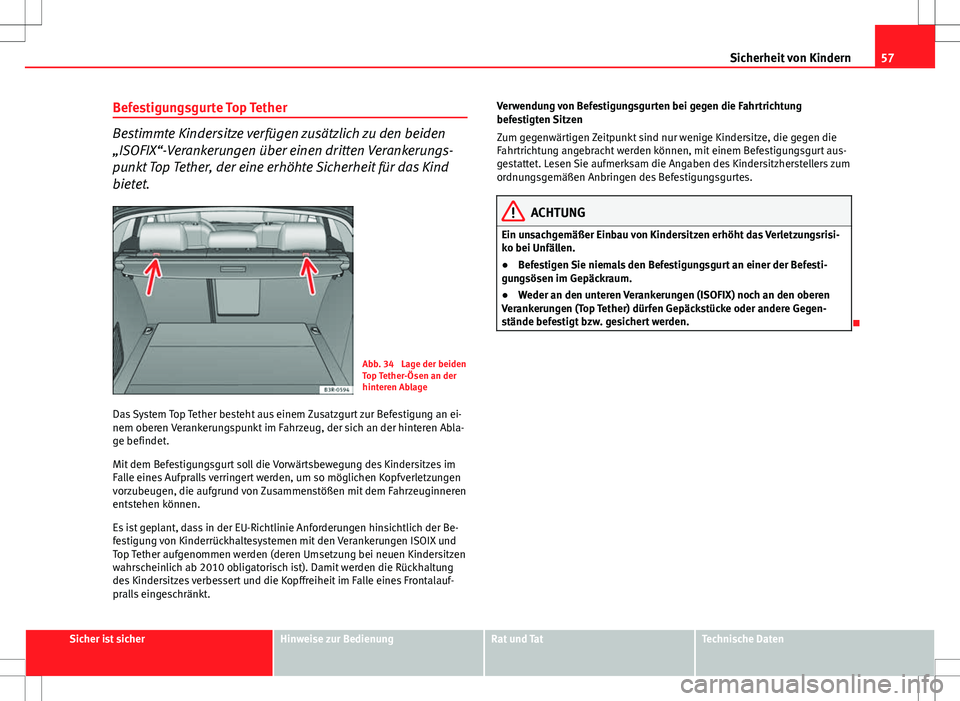

Befestigungsgurte Top Tether
Bestimmte Kindersitze verfügen zusätzlich zu den beiden
„ISOFIX“-Verankerungen über einen dritten Verankerungs-
punkt Top Tether, der eine erhöhte Sicherheit für das Kind
bietet.
Abb. 34 Lage der beiden
Top Tether-Ösen an der
hinteren Ablage
Das System Top Tether besteht aus einem Zusatzgurt zur Befestigung an ei-
nem oberen Verankerungspunkt im Fahrzeug, der sich an der hinteren Abla-
ge befindet.
Mit dem Befestigungsgurt soll die Vorwärtsbewegung des Kindersitzes im
Falle eines Aufpralls verringert werden, um so möglichen Kopfverletzungen
vorzubeugen, die aufgrund von Zusammenstößen mit dem Fahrzeuginneren
entstehen können.
Es ist geplant, dass in der EU-Richtlinie Anforderungen hinsichtlich der Be-
festigung von Kinderrückhaltesystemen mit den Verankerungen ISOIX und
Top Tether aufgenommen werden (deren Umsetzung bei neuen Kindersitzen
wahrscheinlich ab 2010 obligatorisch ist). Damit werden die Rückhaltung
des Kindersitzes verbessert und die Kopffreiheit im Falle eines Frontalauf-
pralls eingeschränkt. Verwendung von Befestigungsgurten bei gegen die Fahrtrichtung
befestigten Sitzen
Zum gegenwärtigen Zeitpunkt sind nur wenige Kindersitze, die gegen die
Fahrtrichtung angebracht werden können, mit einem Befestigungsgurt aus-
gestattet. Lesen Sie aufmerksam die Angaben des Kindersitzherstellers zum
ordnungsgemäßen Anbringen des Befestigungsgurtes.
ACHTUNG
Ein unsachgemäßer Einbau von Kindersitzen erhöht das Verletzungsrisi-
ko bei Unfällen.
● Befestigen Sie niemals den Befestigungsgurt an einer der Befesti-
gungsösen im Gepäckraum.
● Weder an den unteren Verankerungen (ISOFIX) noch an den oberen
Verankerungen (Top Tether) dürfen Gepäckstücke oder andere Gegen-
stände befestigt bzw. gesichert werden.

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

58Sicherheit von Kindern

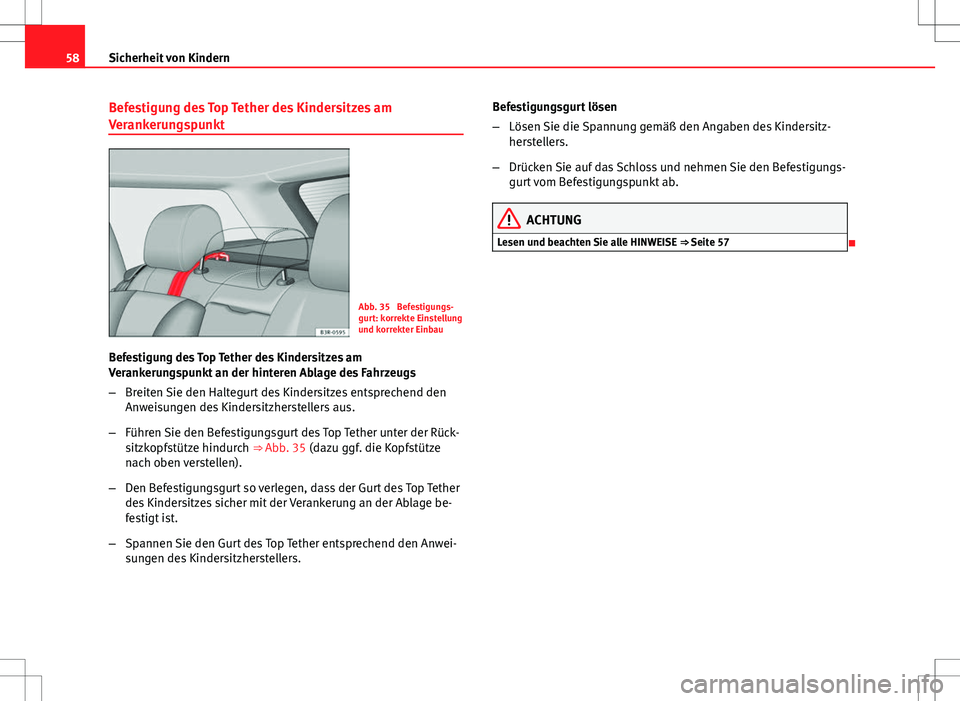

Befestigung des Top Tether des Kindersitzes am
Verankerungspunkt
Abb. 35 Befestigungs-
gurt: korrekte Einstellung
und korrekter Einbau
Befestigung des Top Tether des Kindersitzes am
Verankerungspunkt an der hinteren Ablage des Fahrzeugs
– Breiten Sie den Haltegurt des Kindersitzes entsprechend den
Anweisungen des Kindersitzherstellers aus.
– Führen Sie den Befestigungsgurt des Top Tether unter der Rück-
sitzkopfstütze hindurch ⇒ Abb. 35 (dazu ggf. die Kopfstütze
nach oben verstellen).
– Den Befestigungsgurt so verlegen, dass der Gurt des Top Tether
des Kindersitzes sicher mit der Verankerung an der Ablage be-
festigt ist.
– Spannen Sie den Gurt des Top Tether entsprechend den Anwei-
sungen des Kindersitzherstellers. Befestigungsgurt lösen
–
Lösen Sie die Spannung gemäß den Angaben des Kindersitz-
herstellers.
– Drücken Sie auf das Schloss und nehmen Sie den Befestigungs-
gurt vom Befestigungspunkt ab.
ACHTUNG
Lesen und beachten Sie alle HINWEISE ⇒ Seite 57


59
Sicherheit von Kindern
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

60Cockpit

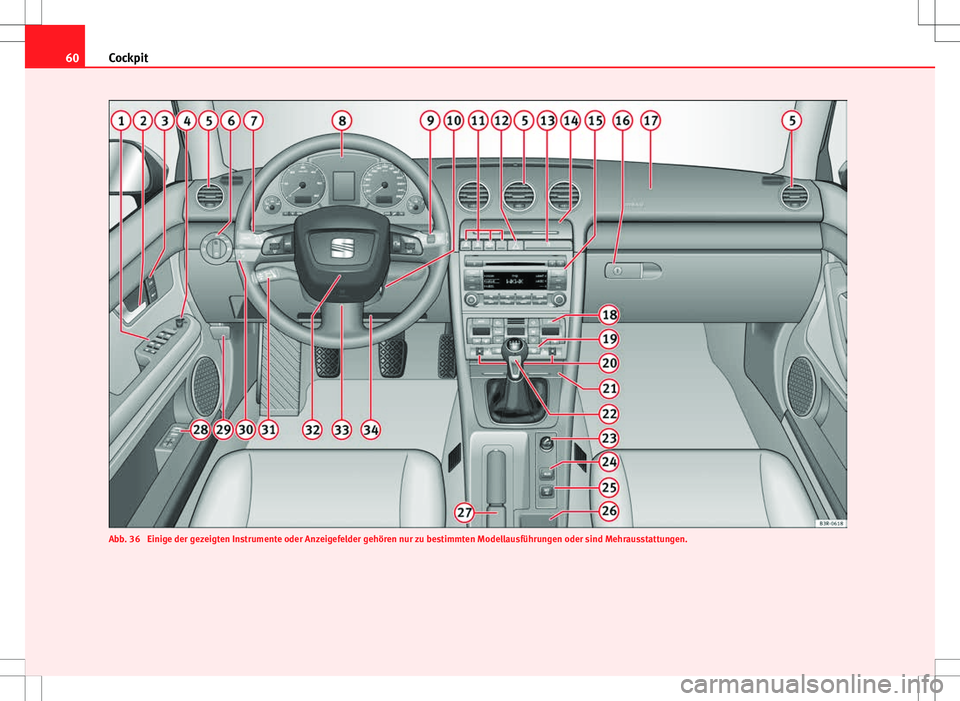

Abb. 36 Einige der gezeigten Instrumente oder Anzeigefelder gehören nur zu bestimmten Modellausführungen oder sind Mehrausstattungen.

61
Cockpit

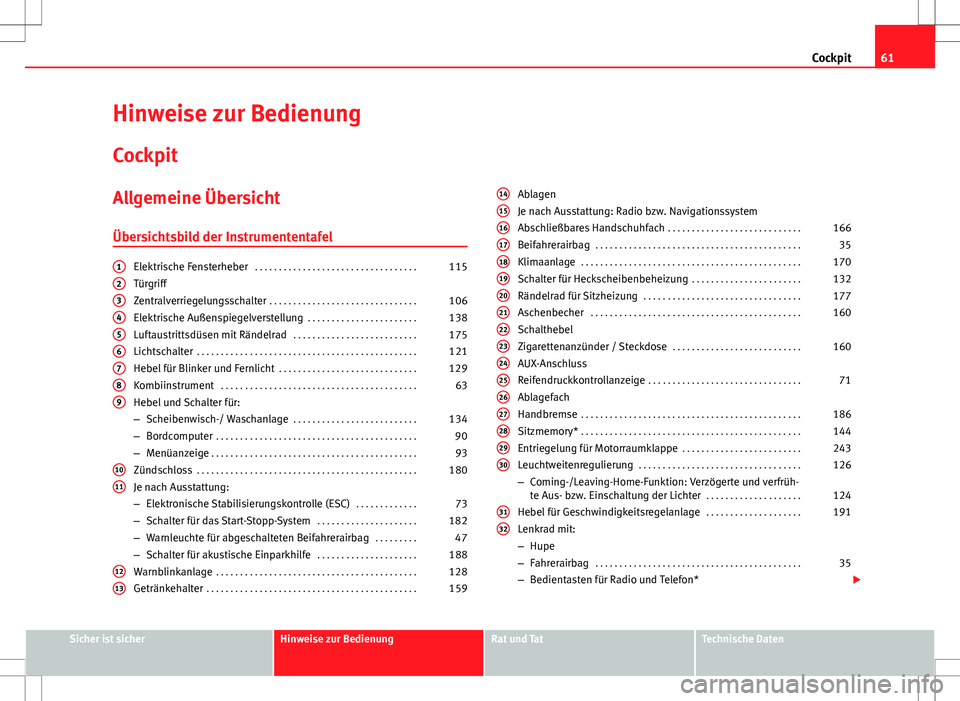

Hinweise zur Bedienung
Cockpit
Allgemeine Übersicht
Übersichtsbild der Instrumententafel
Elektrische Fensterheber . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
Türgriff
Zentralverriegelungsschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
Elektrische Außenspiegelverstellung . . . . . . . . . . . . . . . . . . . . . . .138
Luftaustrittsdüsen mit Rändelrad . . . . . . . . . . . . . . . . . . . . . . . . . . 175
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121
Hebel für Blinker und Fernlicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
Kombiinstrument . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Hebel und Schalter für:
– Scheibenwisch-/ Waschanlage . . . . . . . . . . . . . . . . . . . . . . . . . . 134
– Bordcomputer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
– Menüanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180
Je nach Ausstattung:
– Elektronische Stabilisierungskontrolle (ESC) . . . . . . . . . . . . .73
– Schalter für das Start-Stopp-System . . . . . . . . . . . . . . . . . . . . .182
– Warnleuchte für abgeschalteten Beifahrerairbag . . . . . . . . .47
– Schalter für akustische Einparkhilfe . . . . . . . . . . . . . . . . . . . . .188
Warnblinkanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
Getränkehalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
123456789
1011
1213
Ablagen
Je nach Ausstattung: Radio bzw. Navigationssystem
Abschließbares Handschuhfach
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
Beifahrerairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Klimaanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170
Schalter für Heckscheibenbeheizung . . . . . . . . . . . . . . . . . . . . . . .132
Rändelrad für Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
Aschenbecher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
Schalthebel
Zigarettenanzünder / Steckdose . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
AUX-Anschluss
Reifendruckkontrollanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
Ablagefach
Handbremse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186
Sitzmemory* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
Entriegelung für Motorraumklappe . . . . . . . . . . . . . . . . . . . . . . . . .243
Leuchtweitenregulierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
– Coming-/Leaving-Home-Funktion: Verzögerte und verfrüh-
te Aus- bzw. Einschaltung der Lichter . . . . . . . . . . . . . . . . . . . .124
Hebel für Geschwindigkeitsregelanlage . . . . . . . . . . . . . . . . . . . .191
Lenkrad mit:
– Hupe
– Fahrerairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
– Bedientasten für Radio und Telefon* 
1415161718192021222324252627282930
3132
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

62Cockpit
Verstellbare Lenksäule . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
Platz für Bordunterlagen / Knieairbag* . . . . . . . . . . . . . . . . . . . . .35
33
34Hinweis
● Bei Fahrzeugen mit werkseitig eingebauter Radioanlage oder Navigati-
onssystem liegt eine separate Bedienungsanleitung bei.
● Bei Fahrzeugen mit Rechtslenkung* weicht die Anordnung der Bedie-
nungselemente zum Teil von der in ⇒ Abb. 36 gezeigten Anordnung ab. Die
Symbole, die die Bedienelemente markieren, sind jedoch gleich. 
