2012 Seat Altea Betriebsanleitung (in German)

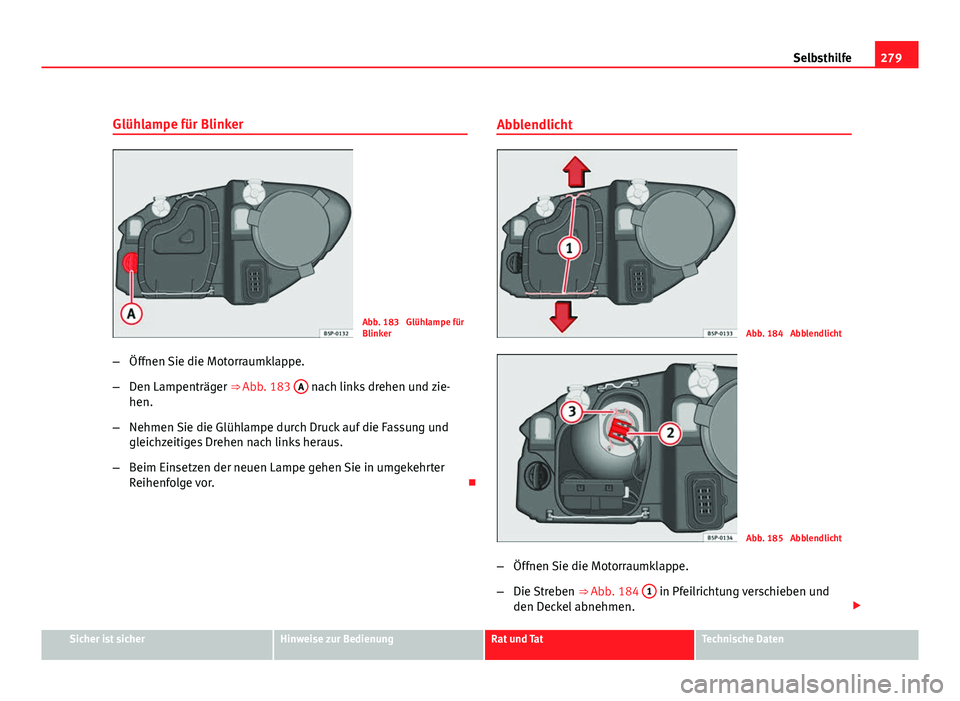

279
Selbsthilfe
Glühlampe für Blinker
Abb. 183 Glühlampe für
Blinker
– Öffnen Sie die Motorraumklappe.
– Den Lampenträger ⇒ Abb. 183 A
nach links drehen und zie-
hen.
– Nehmen Sie die Glühlampe durch Druck auf die Fassung und
gleichzeitiges Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor. Abblendlicht
Abb. 184 Abblendlicht
Abb. 185 Abblendlicht
– Öffnen Sie die Motorraumklappe.
– Die Streben ⇒ Abb. 184 1
in Pfeilrichtung verschieben und
den Deckel abnehmen. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

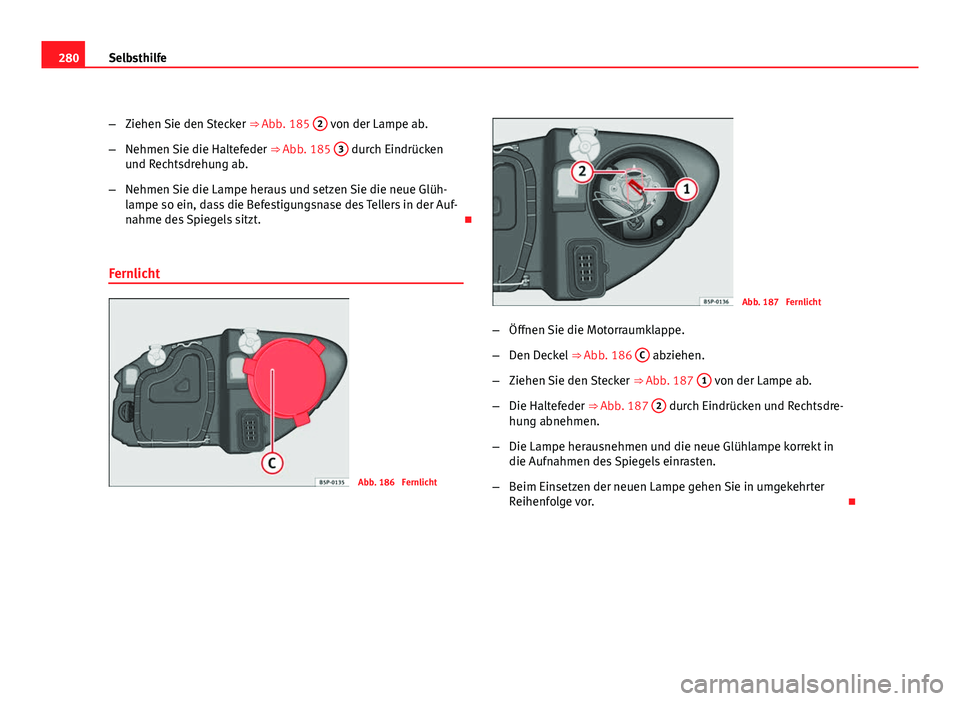

280Selbsthilfe
–Ziehen Sie den Stecker ⇒ Abb. 185 2
von der Lampe ab.
– Nehmen Sie die Haltefeder ⇒ Abb. 185 3
durch Eindrücken
und Rechtsdrehung ab.
– Nehmen Sie die Lampe heraus und setzen Sie die neue Glüh-
lampe so ein, dass die Befestigungsnase des Tellers in der Auf-
nahme des Spiegels sitzt. 
Fernlicht
Abb. 186 Fernlicht
Abb. 187 Fernlicht
– Öffnen Sie die Motorraumklappe.
– Den Deckel ⇒ Abb. 186 C
abziehen.
– Ziehen Sie den Stecker ⇒ Abb. 187 1
von der Lampe ab.
– Die Haltefeder ⇒ Abb. 187 2
durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe korrekt in
die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor. 

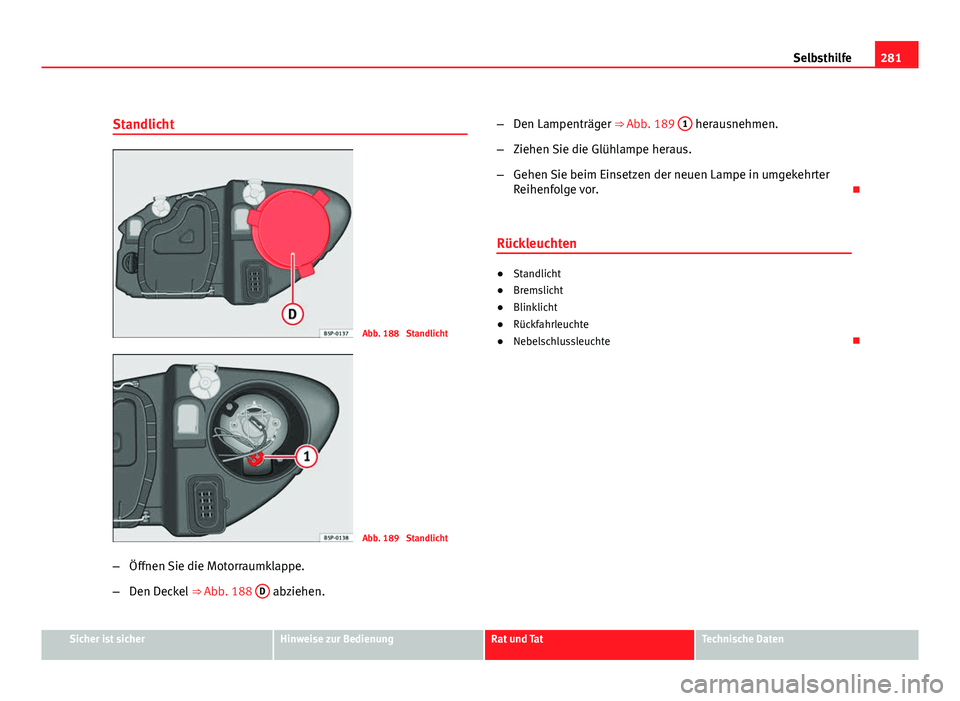

281
Selbsthilfe
Standlicht
Abb. 188 Standlicht
Abb. 189 Standlicht
– Öffnen Sie die Motorraumklappe.
– Den Deckel ⇒ Abb. 188 D
abziehen. –
Den Lampenträger ⇒ Abb. 189 1
herausnehmen.
– Ziehen Sie die Glühlampe heraus.
– Gehen Sie beim Einsetzen der neuen Lampe in umgekehrter
Reihenfolge vor. 
Rückleuchten
● Standlicht
● Bremslicht
● Blinklicht
● Rückfahrleuchte
● Nebelschlussleuchte 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

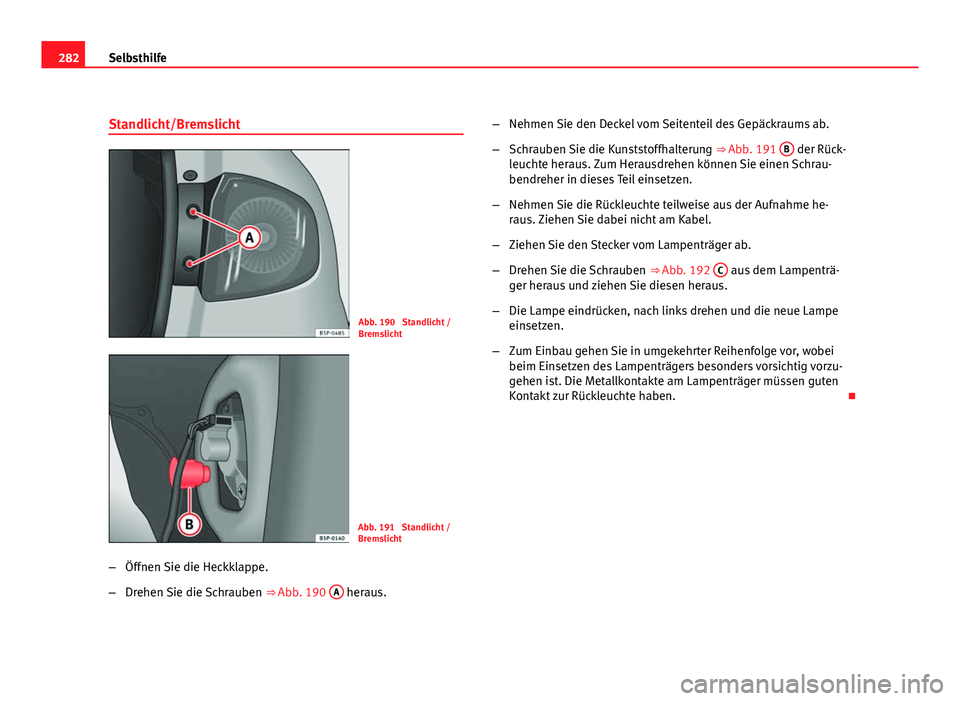

282Selbsthilfe
Standlicht/Bremslicht
Abb. 190 Standlicht /
Bremslicht
Abb. 191 Standlicht /
Bremslicht
– Öffnen Sie die Heckklappe.
– Drehen Sie die Schrauben ⇒ Abb. 190 A
heraus. –
Nehmen Sie den Deckel vom Seitenteil des Gepäckraums ab.
– Schrauben Sie die Kunststoffhalterung ⇒ Abb. 191 B
der Rück-
leuchte heraus. Zum Herausdrehen können Sie einen Schrau-
bendreher in dieses Teil einsetzen.
– Nehmen Sie die Rückleuchte teilweise aus der Aufnahme he-
raus. Ziehen Sie dabei nicht am Kabel.
– Ziehen Sie den Stecker vom Lampenträger ab.
– Drehen Sie die Schrauben ⇒ Abb. 192 C
aus dem Lampenträ-
ger heraus und ziehen Sie diesen heraus.
– Die Lampe eindrücken, nach links drehen und die neue Lampe
einsetzen.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei
beim Einsetzen des Lampenträgers besonders vorsichtig vorzu-
gehen ist. Die Metallkontakte am Lampenträger müssen guten
Kontakt zur Rückleuchte haben. 

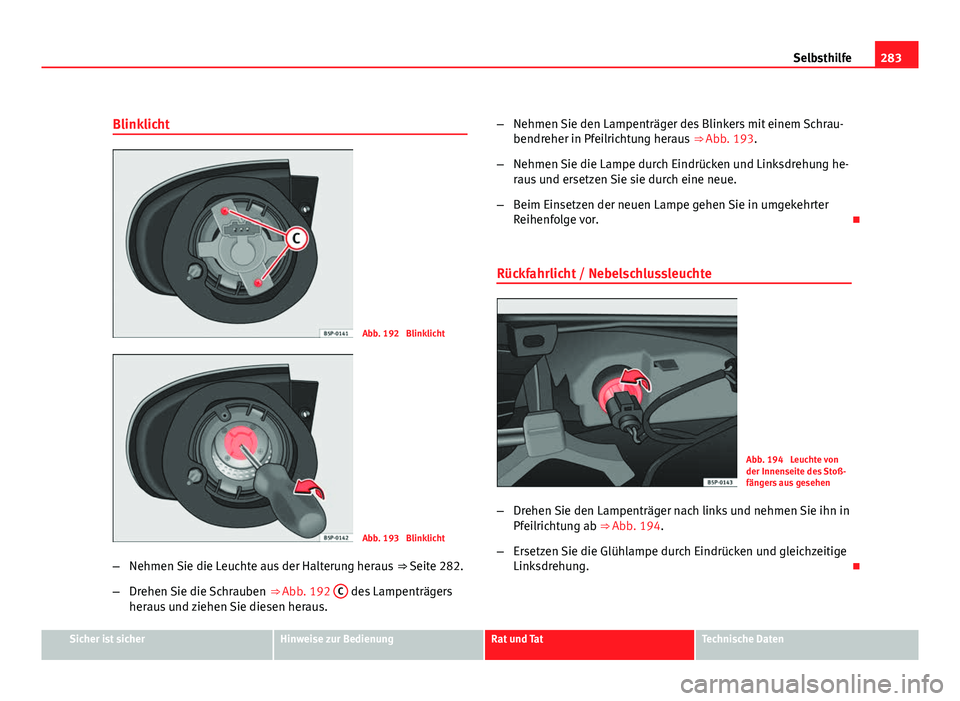

283
Selbsthilfe
Blinklicht
Abb. 192 Blinklicht
Abb. 193 Blinklicht
– Nehmen Sie die Leuchte aus der Halterung heraus ⇒ Seite 282.
– Drehen Sie die Schrauben ⇒ Abb. 192 C
des Lampenträgers
heraus und ziehen Sie diesen heraus. –
Nehmen Sie den Lampenträger des Blinkers mit einem Schrau-
bendreher in Pfeilrichtung heraus ⇒ Abb. 193.
– Nehmen Sie die Lampe durch Eindrücken und Linksdrehung he-
raus und ersetzen Sie sie durch eine neue.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor. 
Rückfahrlicht / Nebelschlussleuchte
Abb. 194 Leuchte von
der Innenseite des Stoß-
fängers aus gesehen
– Drehen Sie den Lampenträger nach links und nehmen Sie ihn in
Pfeilrichtung ab ⇒ Abb. 194.
– Ersetzen Sie die Glühlampe durch Eindrücken und gleichzeitige
Linksdrehung. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

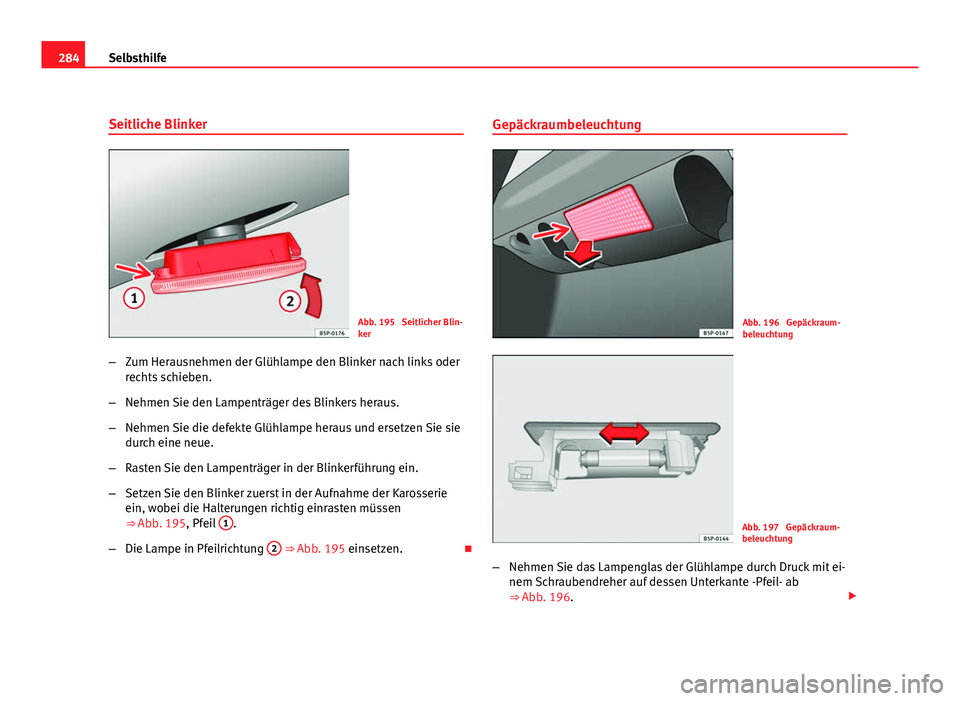

284Selbsthilfe
Seitliche Blinker
Abb. 195 Seitlicher Blin-
ker
– Zum Herausnehmen der Glühlampe den Blinker nach links oder
rechts schieben.
– Nehmen Sie den Lampenträger des Blinkers heraus.
– Nehmen Sie die defekte Glühlampe heraus und ersetzen Sie sie
durch eine neue.
– Rasten Sie den Lampenträger in der Blinkerführung ein.
– Setzen Sie den Blinker zuerst in der Aufnahme der Karosserie
ein, wobei die Halterungen richtig einrasten müssen
⇒ Abb. 195, Pfeil 1
.
– Die Lampe in Pfeilrichtung 2
⇒ Abb. 195 einsetzen. Gepäckraumbeleuchtung
Abb. 196 Gepäckraum-
beleuchtung
Abb. 197 Gepäckraum-
beleuchtung
– Nehmen Sie das Lampenglas der Glühlampe durch Druck mit ei-
nem Schraubendreher auf dessen Unterkante -Pfeil- ab
⇒ Abb. 196. 

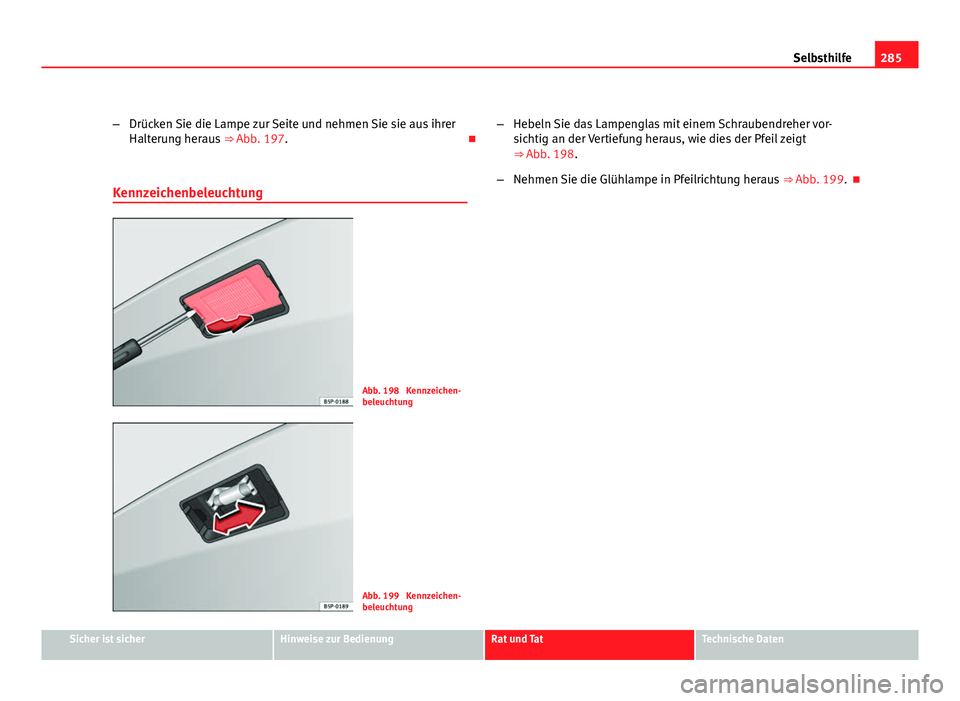

285
Selbsthilfe
– Drücken Sie die Lampe zur Seite und nehmen Sie sie aus ihrer
Halterung heraus ⇒ Abb. 197. 
Kennzeichenbeleuchtung
Abb. 198 Kennzeichen-
beleuchtung
Abb. 199 Kennzeichen-
beleuchtung –
Hebeln Sie das Lampenglas mit einem Schraubendreher vor-
sichtig an der Vertiefung heraus, wie dies der Pfeil zeigt
⇒ Abb. 198.
– Nehmen Sie die Glühlampe in Pfeilrichtung heraus ⇒ Abb. 199.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

286Selbsthilfe
Leuchte in der Sonnenblende
Abb. 200 Ausbau der
Leuchte in der Sonnen-
blende
Abb. 201 Ausbau der
Leuchte in der Sonnen-
blende
– Hebeln Sie das Lampenglas mit einem Schraubendreher vor-
sichtig an der Vertiefung heraus, wie dies im Bild gezeigt wird
⇒ Abb. 201. –
Nehmen Sie die Glühlampe in Pfeilrichtung heraus ⇒ Abb. 201.
Starthilfe Starthilfekabel
Das Starthilfekabel muss einen ausreichenden Leitungsqu-
erschnitt haben.Springt der Motor nicht an, weil die Fahrzeugbatterie entladen ist, können
Sie die Batterie eines anderen Fahrzeuges zum Starten benutzen.
Starthilfekabel
Für die Starthilfe benötigen Sie Starthilfekabel nach der Norm DIN 72553
(beachten Sie die Anweisungen des Kabelherstellers). Der Leitungsquer-
schnitt muss bei Fahrzeugen mit Benzinmotor mindestens 25 mm 2
, und bei
Fahrzeugen mit Dieselmotor mindestens 35 mm 2
betragen.
Hinweis
● Zwischen den Fahrzeugen darf kein Kontakt bestehen, andernfalls könn-
te bereits beim Verbinden der Pluspole Strom fließen.
● Die entladene Batterie muss ordnungsgemäß am Bordnetz angeklemmt
sein. 
