2012 Peugeot Partner Tepee pojistky

125
BEZPEČNOS
T
4
125



Děti na palubě



DOPORUČENÍ PRO DĚTSKÉ
SEDAČKY

Špatně namontovaná dětská sedačka ve
vozidle může v případě dopravní nehody
ohrozit bezpečnost dítěte.
Neopomeňte zapnout bezpečnostní
pásy nebo vlastní pásy dětské sedačky
tak, aby byla co nejvíce omezena
vůle
mezi pásem a tělem dítěte, a to i
při jízdě na malou vzdálenost.
Aby byla montáž dětské sedačky v
poloze čelem po směru jízdy optimální,
ověřte, že se její opěradlo řádně opírá
o opěradlo sedadla vozidla a že jí
nepřekáží opěrka hlavy.
Jestliže musíte opěrku hlavy vyjmout,
dobře jí uložte nebo upevněte, aby
se z ní nestal nebezpečný projektil v
případě prudkého brzdění.
Děti mladší 10 let nesmějí být
převáženy v poloze
čelem po směru
jízdy na sedadle spolujezdce vpředu,
kromě případu, kdy jsou zadní místa
již obsazená dalšími dětmi nebo
jsou zadní sedadla nepoužitelná či
neexistují.
Neutralizujte nafukovací vak
spolujezdce, pokud namontujete
dětskou sedačku v poloze zády ke
směru jízdy na přední sedadlo.
Jinak by v případě rozvinutí vaku mohlo
dojít k těžkému zranění nebo usmrcení
dítěte.

Z důvodu zajištění bezpečnosti
nenechávejte:


- dítě nebo děti samotné bez dozoru
ve vozidle,

- dítě nebo zvíře ve vozidle se
zavřenými okny, stojícím na slunci,

- klíče v dosahu dětí uvnitř vozidla.


Montáž podsedáku

Hrudníková část pásu musí být
umístěná na rameni dítěte a nesmí se
dotýkat krku.
Ověřte, že břišní část bezpečnostního
pásu vede správně přes stehna dítěte.
PEUGEOT Vám doporučuje používat
poddsedák s opěradlem, opatřeným
vodítkem pásu ve výši ramena.
DĚTSKÁ POJISTKA


Znemožňuje otevření bočních dveří
zevnitř.
Ruční režim
Umístění pojistky je označeno štítkem.


- Otevřete dveře úplně až za bod
odporu.

- Překlopte ovladač na zadní úzké
straně dveří.


Elektrický režim
Při zapnutém zapalování
stiskněte toto tlačítko.
Rozsvítí se dioda.

Pozor: toto zařízení je
nezávislé na ovladači
centrálního zamykání.
Před vystoupením z vozidla vytáhněte
klíč ze spínací skřínky, i když odcházíte
jen na malou chvíli.
Při každém zapnutí zapalování je
doporučeno ověřit aktivaci dětské
pojistky.
V případě prudkého nárazu vozidla se
elektrická dětská pojistka automaticky
deaktivuje.

Aby nemohlo dojít k nechtěnému
otevření dveří, použijte "dětskou
pojistku".
Neotevírejte zadní okna o více než
jednu třetinu.
Pro ochranu malých dětí před
slunečními paprsky opatřete zadní
okna roletkami.

154


Výměna pojistky

VÝMĚNA POJISTKY

Pojistkové skříňky jsou umístěné:


- v levé spodní části palubní desky
(za víkem),

- v motorovém prostoru
(u akumulátoru).
Dále uvedené údaje se týkají pouze
pojistek, které mohou být měněny
uživatelem s pomocí speciální pinzety
umístěné na zadní straně odkládací
schránky na pravé straně palubní
desky. V případě potřeby jakéhokoli
jiného zásahu se obraťte na servisní
síť PEUGEOT nebo na odborný servis.


Vyjmutí a nasazení pojistky
Vadnou pojistku je vždy nutno
nahradit pojistkou se stejnou
proudovou hodnotou

.

Upozornění pro profesionální
opravce: veškeré informace o
pojistkách a relé naleznete ve
schématech "Postup opravy" na
značkovém portálu.
PEUGEOT odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy jeho funkce, způsobené
montáží doplňkového vybavení,
které není dodáváno a doporučeno
společností PEUGEOT a nebylo
namontováno dle jejích doporučení,
zvláště je-li souhrnná spotřeba všech
těchto připojených doplňkových
zařízení vyšší než 10 mA.
Před výměnou pojistky je nutno zjistit
příčinu závady a odstranit ji.


●
Použijte pinzetu.

155
RYCHLÁ POMO
C
7


Výměna pojistky



POJISTKY V PALUBNÍ DESCE

Vyklopte víko pro přístup k pojistkám. Pojistka
F

Proudová hodnota
A
Přiřazení
1 15 Stěrač zadního skla
2 - Volná
3 5 Airbag
4 10 Klimatizace, diagnostická zásuvka, ovládání
zpětného zrcátka, sklonu světlometů
5 30 Ovládání oken
6 30 Zámky
7 5 Zadní stropní světlo, lampička na čtení vpředu, střecha
8 20 Autorádio, displej, detekce poklesu tlaku v pneu,
alarm a siréna
9 30 Zásuvka 12 V vpředu a vzadu
10 15 Centrální sloupek
11 15 Slaboproudá spínací skříňka
12 15 Snímač deště a světelné intenzity, airbag
13 5 Přístrojová deska
14 15 Parkovací asistent, ovladač
e automatické
klimatizace, sada hands-free
15 30 Zámky
16 - Volná
17 40 Odmrazování zadního okna/zpětných zrcátek

156


Výměna pojistky



POJISTKY V KABINĚ

Pojistka
F

Proudová hodnota
A
Přiřazení
1 - Volná
2 20 Vyhřívání sedadel
3 - Volná
4 15 Relé příklopných zpětných zrcátek
5 15 Relé zásuvky pro chladničku

157
RYCHLÁ POMO
C
7


Výměna pojistky



POJISTKY V MOTOROVÉM
PROSTORU
Po otevření kapoty uvolněte z úchytů
a odklopte příslušnou skříňku pro
zpřístupnění pojistek. Pojistka
F


Proudová hodnota
A
Přiřazení
1 20 Řízení motoru
2 15 Zvukové výstražné zařízení
3 10 Čerpadlo ostřikovače skel vpředu a vzadu
4 20 Čerpadlo ostřikovače světlometů
5 15 Komponenty motoru
6 10 Snímač úhlu natočení volantu, ESP
7 10 Spínač brzdového pedálu, spínač spojky
8 25 Startér
9 10 Motorek sklonu světlometů, řídicí jednotka správy
vozového parku
10 30 Komponenty motoru
11 40 Volná
12 30 Stěrače
13 40 Řídicí jednotka BSI
14 30 Č
erpadlo
15 10 Pravé dálkové světlo
16 10 Levé dálkové světlo
17 15 Pravé potkávací světlo
18 15 Levé potkávací světlo

170


Místo řidiče



Převodovka 41
ESP 108
Parkovací asistent 105-106
Elektrická zpětná zrcátka 101
Seřízení sklonu světlometů 52
Systém Stop & Start 45
Startér, spínací skříňka 48
Ovladač stěračů 53-54
Automatické stírání 53
Ostřikovač skel /
světlometů 54, 136
Palubní počítač Rubrika 9

Regulátor rychlosti vozidla 55-57
Omezovač rychlosti vozidla 58-60
Ovladače osvětlení 50-51
Automatické
rozsvěcování světel 51
Světlomety do mlhy 51
Denní světla s LED 51

MÍSTO ŘIDIČE


Pojistky v palubní
desce, kabině 155, 156
Otvírání kapoty motoru 132

Parkovací (ruční) brzda 104
Přístrojové desky, displeje,
obrazovky, počítadla 29-30
Kontrolky, výstrahy 31-36
Ukazatele, měrka 37
Seřízení času na
přístrojové desce 30
Reostat osvětlení 40
Ukazatel změny
rychlostního stupně 41

Ovladače autorádia
na volantu Rubrika 9

Seřízení volantu 44
Zvukové výstražné zařízení 104

173

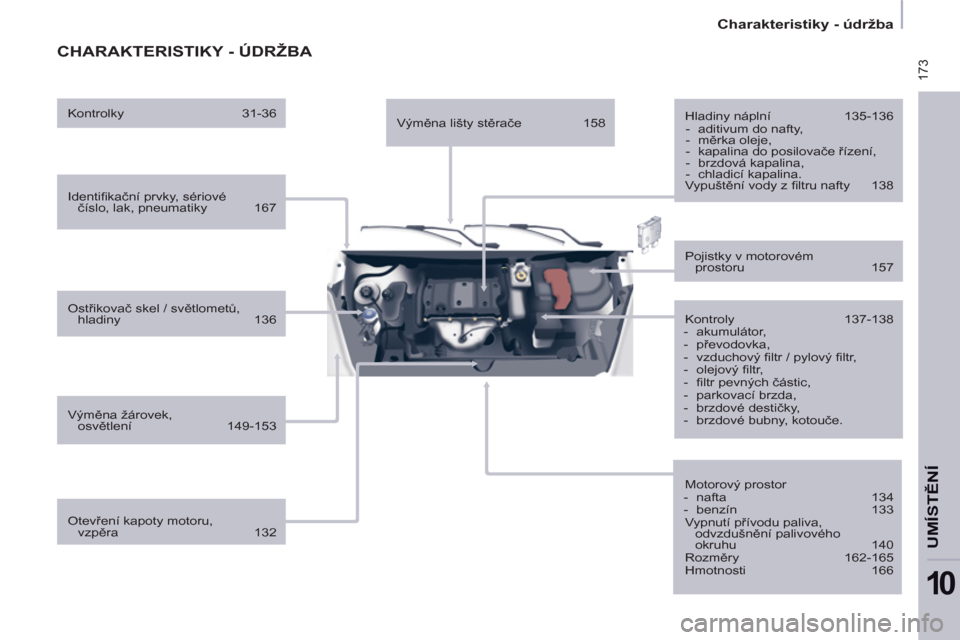

Charakteristiky - údržba

UMÍSTĚN
Í
10

CHARAKTERISTIKY - ÚDRŽBA


Identifi kační prvky, sériové
číslo, lak, pneumatiky 167

Ostřikovač skel / světlometů,
hladiny 136

Výměna žárovek,
osvětlení 149-153
Kontroly 137-138


- akumulátor,

- převodovka,

- vzduchový fi ltr / pylový fi ltr,

- olejový fi ltr,

- fi ltr pevných částic,

- parkovací brzda,

- brzdové destičky,

- brzdové bubny, kotouče.

Pojistky v motorovém
prostoru 157

Motorový prostor


- nafta 134

- benzín 133
Vypnutí přívodu paliva,
odvzdušnění palivového
okruhu 140
Rozměry 162-165
Hmotnosti 166

Otevření kapoty motoru,
vzpěra 132
Hladiny náplní 135-136


- aditivum do nafty,

- měrka oleje,

- kapalina do posilovače řízení,

- brzdová kapalina,

- chladicí kapalina.
Vypuštění vody z fi ltru nafty 138
Kontrolky 31-36

Výměna lišty stěrače 158
