2012 Peugeot Partner Tepee Instrukcja Obsługi (in Polish)

23


Otwieranie

GOTOWY DO DROGI
2

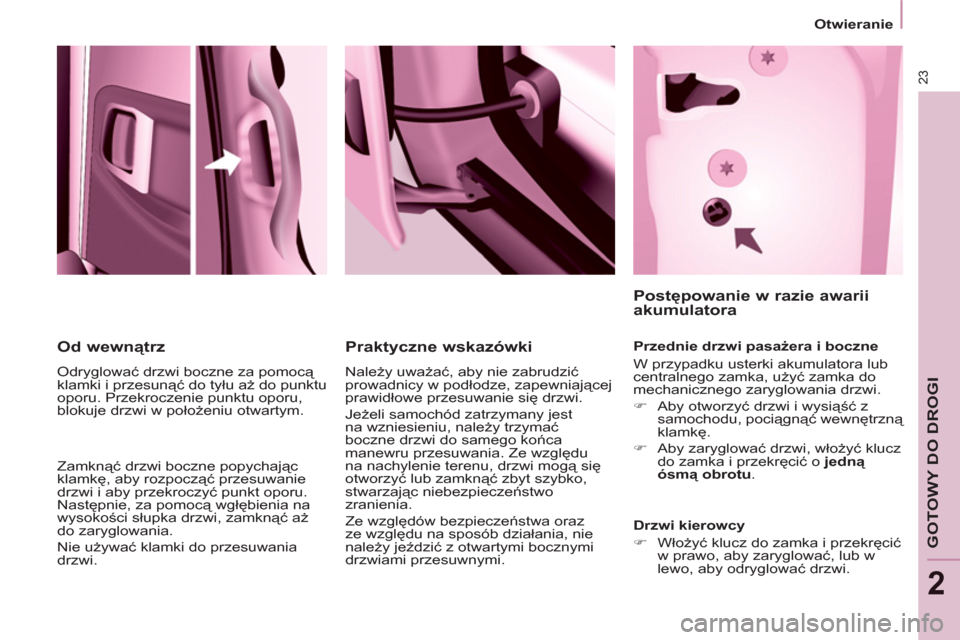

Od wewnątrz

Odryglować drzwi boczne za pomocą
klamki i przesunąć do tyłu aż do punktu
oporu. Przekroczenie punktu oporu,
blokuje drzwi w położeniu otwartym.

Zamknąć drzwi boczne popychając
klamkę, aby rozpocząć przesuwanie
drzwi i aby przekroczyć punkt oporu.
Następnie, za pomocą wgłębienia na
wysokości słupka drzwi, zamknąć aż
do zaryglowania.
Nie używać klamki do przesuwania
drzwi.


Praktyczne wskazówki

Należy uważać, aby nie zabrudzić
prowadnicy w podłodze, zapewniającej
prawidłowe przesuwanie się drzwi.
Jeżeli samochód zatrzymany jest
na wzniesieniu, należy trzymać
boczne drzwi do samego końca
manewru przesuwania. Ze względu
na nachylenie terenu, drzwi mogą się
otworzyć lub zamknąć zbyt szybko,
stwarzając niebezpieczeństwo
zranienia.
Ze względów bezpieczeństwa oraz
ze względu na sposób działania, nie
należy jeździć z otwartymi bocznymi
drzwiami przesuwnymi.







Postępowanie w razie awarii
akumulatora

Przednie drzwi pasażera i boczne
W przypadku usterki akumulatora lub
centralnego zamka, użyć zamka do
mechanicznego zaryglowania drzwi.


)
Aby otworzyć drzwi i wysiąść z
samochodu, pociągnąć wewnętrzną
klamkę.

)
Aby zaryglować drzwi, włożyć klucz
do zamka i przekręcić o jedną
ósmą obrotu
.


Drzwi kierowcy


)
Włożyć klucz do zamka i przekręcić
w prawo, aby zaryglować, lub w
lewo, aby odryglować drzwi.

24
Otwieranie

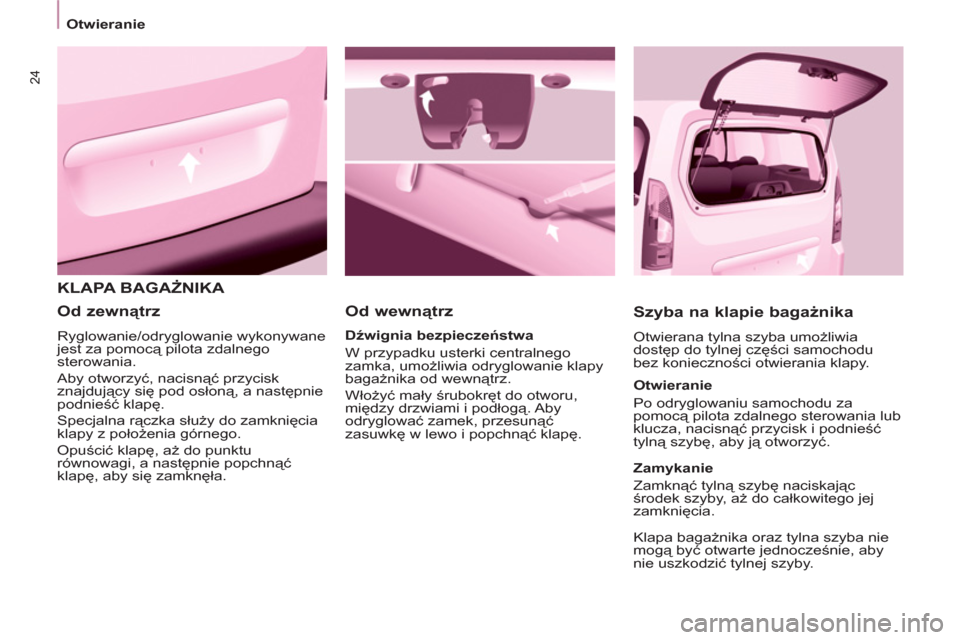

KLAPA BAGAŻNIKA

Od wewnątrz

Szyba na klapie bagażnika

Otwierana tylna szyba umożliwia
dostęp do tylnej części samochodu
bez konieczności otwierania klapy.
Dźwignia bezpieczeństwa
W przypadku usterki centralnego
zamka, umożliwia odryglowanie klapy
bagażnika od wewnątrz.
Włożyć mały śrubokręt do otworu,
między drzwiami i podłogą. Aby
odryglować zamek, przesunąć
zasuwkę w lewo i popchnąć klapę.



Od zewnątrz

Ryglowanie/odryglowanie wykonywane
jest za pomocą pilota zdalnego
sterowania.
Aby otworzyć, nacisnąć przycisk
znajdujący się pod osłoną, a następnie
podnieść klapę.
Specjalna rączka służy do zamknięcia
klapy z położenia górnego.
Opuścić klapę, aż do punktu
równowagi, a następnie popchnąć
klapę, aby się zamknęła.
Otwieranie
Po odryglowaniu samochodu za
pomocą pilota zdalnego sterowania lub
klucza, nacisnąć przycisk i podnieść
tylną szybę, aby ją otworzyć.

Zamykanie
Zamknąć tylną szybę naciskając
środek szyby, a
ż do całkowitego jej
zamknięcia.

Klapa bagażnika oraz tylna szyba nie
mogą być otwarte jednocześnie, aby
nie uszkodzić tylnej szyby.

25


Otwieranie

GOTOWY DO DROGI
2

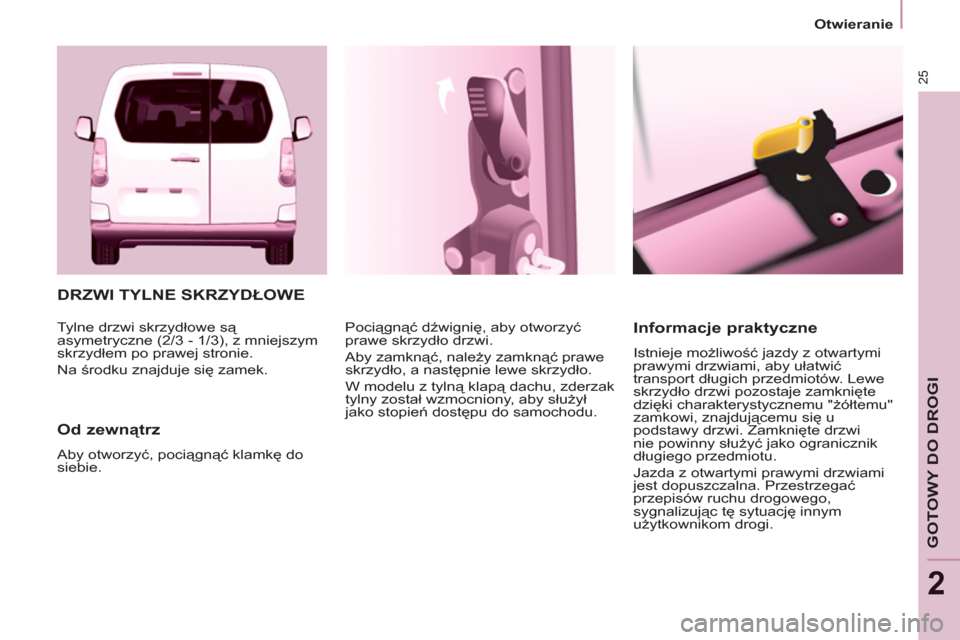

DRZWI TYLNE SKRZYDŁOWE

Od zewnątrz

Aby otworzyć, pociągnąć klamkę do
siebie. Pociągnąć dźwignię, aby otworzyć
prawe skrzydło drzwi.
Aby zamknąć, należy zamknąć prawe
skrzydło, a następnie lewe skrzydło.
W modelu z tylną klapą dachu, zderzak
tylny został wzmocniony, aby służył
jako stopień dostępu do samochodu.


Informacje praktyczne

Istnieje możliwość jazdy z otwartymi
prawymi drzwiami, aby ułatwić
transport długich przedmiotów. Lewe
skrzydło drzwi pozostaje zamknięte
dzięki charakterystycznemu "żółtemu"
zamkowi, znajdującemu się u
podstawy drzwi. Zamknięte drzwi
nie powinny służyć jako ogranicznik
długiego przedmiotu.
Jazda z otwartymi prawymi drzwiami
jest dopuszczalna. Przestrzegać
przepisów ruchu drogowego,
sygnalizując tę sytuację innym
użytkownikom drogi. Tylne drzwi skrzydłowe są
asymetryczne (2/3 - 1/3), z mniejszym
skrzydłem po prawej stronie.
Na środku znajduje się zamek.

26
Otwieranie

Od wewnątrz

Pociągnąć klamkę do siebie, aby
otworzyć lewe skrzydło drzwi.


Otwieranie pod kątem około 180°

System ściągu umożliwia otworzenie
drzwi z około 90° do około 180°.
Pociągnąć żółtą dźwignię, gdy
drzwi są otwarte.
Podczas zamykania, ściąg
automatycznie ustawi się w
odpowiednim położeniu. Podczas postoju
z drzwiami tylnymi
otwartymi pod
kątem 90°, zasłaniają
one tylne światła. W
celu zasygnalizowania
położenia pojazdu innym
użytkownikom drogi
poruszającym się w
tym samym kierunku,
którzy mogliby nie
zauważyć samochodu
na postoju, należy użyć
trójkąta bezpieczeństwa
lub innego elementu
przewidzianego w
przepisach Państwa
kraju.

27


Otwieranie

GOTOWY DO DROGI
2

KLAPA DACHOWA

Tylna klapa dachowa montowana jest
wyłącznie w pojazdach z drzwiami
skrzydłowymi.
Aby otworzyć tylną klapę dachową,
należy:


- podnieść czarną łopatkę dźwigni,

- odciążyć dźwignię naciskając klapę
dachową (w dół), a następnie wyjąć
haczyk,

- podnieść klapę,

- przekroczyć punkt oporu, aby
zablokować klapę za pomocą
podpórki.
Aby zamknąć klapę dachową:


- sprawdzić prawidłowe
zablokowanie belki podporowej,

- opuścić
klapę dachową,

- nacisnąć klapę (w dół), chwycić
pierścienie sprężynowe i umieścić
haczyki w siedziskach,

Belka podporowa

Belka podporowa służy do
przewożenia długich przedmiotów, po
otworzeniu tylnej klapy dachu.
Opuścić belkę podporową podnosząc
dźwignię.
Poprowadzić belkę podporową aż do
słupka drzwi.
Przytrzymać długie przedmioty,
podnieść i ustawić belkę podporową
jedną ręką.
Upewnić się, czy belka jest prawidłowo
zablokowana poprzez naciśnięcie w
dół do momentu pokonania punktu
oporu i mocno przymocować ładunek. Zderzaki tylne zostały
wzmocnione, by mogły służyć
jako stopień przy wchodzeniu do
samochodu. Nie jeździć z nieprawidłowo
umieszczoną belką podporową.
Tylne drzwi blokują się wyłącznie
przy zamocowanej belce
podporowej.
Jeżeli tylna klapa dachu jest otwarta,
należy uważać podczas przejeżdżania
w miejscach o ograniczonej wysokości.
Nie opierać długich przedmiotów
bezpośrednio na tylnych drzwiach.
Przestrzegać przepisów ruchu
drogowego, aby ostrzec innych
użytkowników drogi. Wsporniki boczne mogą być używane
jako punkty mocowania.
- opuścić czarną łopatkę, aby
zablokować klapę dachową.
Zablokowanie klapy dachowej zapewnia
prawidłowe doleganie uszczelki,
uszczelnienie i wygłuszenie wnętrza.

28
Otwieranie

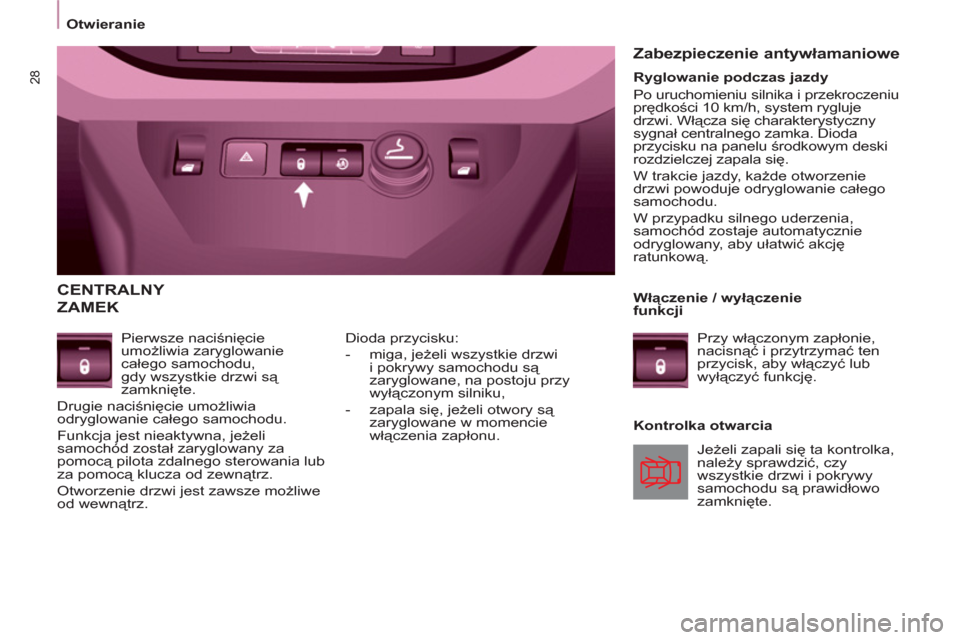

CENTRALNY
ZAMEK

Pierwsze naciśnięcie
umożliwia zaryglowanie
całego samochodu,
gdy wszystkie drzwi są
zamknięte.
Drugie naciśnięcie umożliwia
odryglowanie całego samochodu.
Funkcja jest nieaktywna, jeżeli
samochód został zaryglowany za
pomocą pilota zdalnego sterowania lub
za pomocą klucza od zewnątrz.
Otworzenie drzwi jest zawsze możliwe
od wewnątrz.
Kontrolka otwarcia
Dioda przycisku:


- miga, jeżeli wszystkie drzwi
i pokrywy samochodu są
zaryglowane, na postoju przy
wyłączonym silniku,

- zapala się, jeżeli otwory są
zaryglowane w momencie
włączenia zapłonu.



Zabezpieczenie antywłamaniowe

Jeżeli zapali się ta kontrolka,
należy sprawdzić, czy
wszystkie drzwi i pokrywy
samochodu są prawidłowo
zamknięte.

Ryglowanie podczas jazdy
Po uruchomieniu silnika i przekroczeniu
prędkości 10 km/h, system rygluje
drzwi. Włącza się charakterystyczny
sygnał centralnego zamka. Dioda
przycisku na panelu środkowym deski
rozdzielczej zapala się.
W trakcie jazdy, każde otworzenie
drzwi powoduje odryglowanie całego
samochodu.
W przypadku silnego uderzenia,
samochód zostaje automatycznie
odryglowany, aby ułatwić akcję
ratunkową.

Włączenie / wyłączenie
funkcji
Przy włączonym zapłonie,
nacisnąć i przytrzymać ten
przycisk, aby włączyć lub
wyłączyć funkcję.

GOTOWY DO DROGI
22


Stanowisko kierowcy


ZESTAW WSKAŹNIKÓW



Wyświetlacze

STANOWISKO KIEROWCY

Ekrany
Informacje dotyczące stanu
samochodu wyświetlane są w różnej
postaci, w zależności od wyposażenia
samochodu.

Tarcze


1. Licznik kilometrów / mil.

2. Wyświetlacz.

3. Poziom paliwa, temperatura płynu
chłodzącego.

4. Obrotomierz.

5. Zerowanie licznika dziennego
przebiegu kilometrów / licznika
serwisowego.

6. Potencjometr oświetlenia zestawu
wskaźników.




- Ogranicznik / regulator prędkości.

- Przebyty dystans w kilometrach /
milach.

- Licznik serwisowy, wskaźnik
poziomu oleju silnikowego, licznik
kilometrów / mil.

- Obecność wody w fi ltrze oleju
napędowego.

- Podgrzewanie (świece żarowe)
diesel.

30


Stanowisko kierowcy



Konsola środkowa z ekranem


Zestaw wskaźników bez ekranu

- obrócić w prawo, aby zwiększyć
godziny (przytrzymać przycisk
w prawo, aby szybko przewijać
wartości godzin),

- obrócić w lewo: wyświetla się tryb
24H lub 12H,

- obrócić w prawo, aby wybrać tryb
24H lub 12H,

- obrócić w lewo, aby zakończyć
ustawianie godziny.
Po około 30 sekundach, wyświetlacz
powraca do bieżącego wyświetlania.

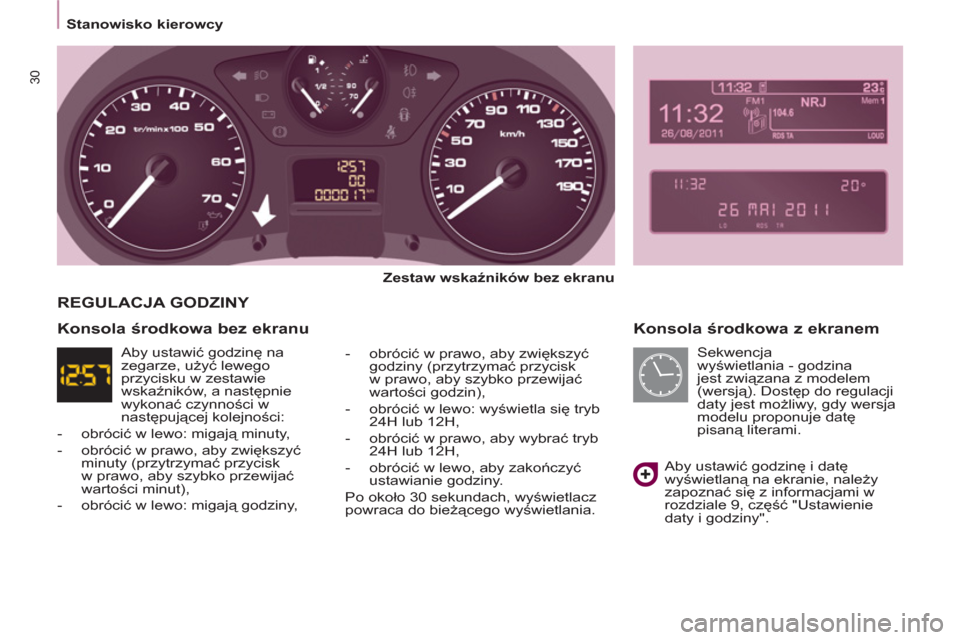

REGULACJA GODZINY


Aby ustawić godzinę i datę
wyświetlaną na ekranie, należy
zapoznać się z informacjami w
rozdziale 9, część "Ustawienie
daty i godziny".


Konsola środkowa bez ekranu

Sekwencja
wyświetlania - godzina
jest związana z modelem
(wersją). Dostęp do regulacji
daty jest możliwy, gdy wersja
modelu proponuje datę
pisaną literami.
Aby ustawić godzinę na
zegarze, użyć lewego
przycisku w zestawie
wskaźników, a następnie
wykonać czynności w
następującej kolejności:


- obrócić w lewo: migają minuty,

- obrócić w prawo, aby zwiększyć
minuty (przytrzymać przycisk
w prawo, aby szybko przewijać
wartości minut),

- obrócić w lewo: migają godziny,
