2012 Peugeot Partner Tepee Instrukcja Obsługi (in Polish)

151
SZYBKA POMOC
7


Wymiana żarówki


4.
Refl ektory przeciwmgłowe

Typ C
, H1 - 55W


- Wyjąć trzy zapinki i śrubę mocującą
osłonę przeciwbłotną, znajdujące
się pod zderzakiem.

-
Odsunąć osłonę przeciwbłotną do góry.

- Zdemontować refl ektor, odkręcając
za pomocą śrubokręta
Torx© 30 śrubę, dostępną poprzez
przewidziany do tego otwór w
zderzaku.

- Odpiąć refl ektor przeciwmgłowy,
ściskając zapinkę mocującą.

- Wyciągnąć refl ektor na zewnątrz.

- Obrócić o ćwierć obrotu żółtą
pokrywę, aby otworzyć refl ektor.

- Odchylić zapinki zaciskające z obu
stron stopkę żarówki.

- Wyjąć żarówkę, pocią
gając ją w osi.

- Założyć nową żarówkę, zapiąć
zapinki wokół stopki żarówki i
wykonać pozostałe czynności
w odwrotnej kolejności, aby
zamontować refl ektor i zderzak.



BOCZNY KIERUNKOWSKAZ


Ty p A
, WY5W - 5W (bursztynowy)


- Przesunąć kierunkowskaz do tyłu i
wyjąć go, pociągając do przodu.

- Skontaktować się z siecią
PEUGEOT w celu zakupu nowego
kierunkowskazu, który jest
odrębnym elementem.

- Aby go zamontować, wsunąć
kierunkowskaz w kierunku tyłu i
przesunąć do przodu.


LAMPKI SUFITOWE


Typ A
, 12V5W - 5W


- Odpiąć przezroczystą osłonę,
wsuwając śrubokręt w szczelinę po
obu stronach lampki sufi towej.

- Pociągnąć i wymienić żarówkę.

- Zapiąć przezroczystą osłonę w
gnieździe i upewnić się, czy jest
dobrze zablokowana.

Przód / Tył

152


Wymiana żarówki


ŚWIATŁA TYLNE




- Odnaleźć uszkodzoną żarówkę, a
następnie otworzyć tylne drzwi
o 180°.
Rozdział 2, część "Otwieranie".

- Wyjąć dwie śruby mocujące za
pomocą śrubokręta, znajdującego
się w torbie z narzędziami pod
prawym fotelem.

- Od zewnątrz, pociągnąć zespół
świateł.

- Przytrzymując światło, odłączyć
złącze elektryczne.

Przy montażu, należy prawidłowo
ustawić występy oraz przewód
zasilający, tak aby go nie
przycisnąć.
Po zmianie żarówki tylnego
kierunkowskazu, czas ponownego
uruchomienia wynosi ponad 2 minuty.

- Odgiąć 4 występy, a następnie
wyjąć oprawę żarówki.

- Wyjąć uszkodzoną żarówkę
delikatnie ją wciskając i przekręcając
w kierunku przeciwnym do ruchu
wskazówek zegara.

- Wymienić żarówkę.


Aby wyciągnąć zespół świateł:


- w modelu z klapą bagażnika,
należy pociągnąć zespół do środka
samochodu,

- w modelu z drzwiami skrzydłowymi
bagażnika, należy pociągnąć
zespół do siebie.
Wię
cej informacji na temat żarówek,
można przeczytać w części "Rodzaje
żarówek".


1.
Światła stop / światła pozycyjne


Typ B
, P21/5W - 21/5W

2.
Kierunkowskazy


Typ B
, PY21W - 21W (bursztynowe)

3.
Światła cofania


Typ B
, P21W - 21W

4.
Światła przeciwmgłowe


Typ B
, P21W - 21W

Mycie pod ciśnieniem
Stosując ten rodzaj mycia
trudnych do usunięcia zabrudzeń,
nie wolno kierować strumienia
wody na refl ektory, światła i ich obrys,
aby uniknąć uszkodzenia lakieru i
uszczelek.

153
SZYBKA POMO
C
7


Wymiana żarówki


OŚWIETLENIE TABLICY REJESTRACYJNEJ




- Odkręcić dwie nakrętki.

- Popchnąć trzpienie.

- W razie potrzeby, odłączyć złącze,
aby wyjąć światło.

- Wymienić żarówkę.


Klapa tylna


- Odchylić przezroczystą plastikową
osłonę za pomocą śrubokręta.

- Wymienić żarówkę.

- Założyć przezroczystą plastikową
obudowę i nacisnąć na nią.


TRZECIE ŚWIATŁO STOP


Ty p A , W16W - 16W

Drzwi skrzydłowe


- Odpiąć wewnętrzną wykładzinę.

- Odłączyć złącze, odginając występ.

- Obrócić oprawę żarówki o ćwierć
obrotu w kierunku przeciwnym do
ruchu wskazówek zegara.

- Wymienić żarówkę.

- Założyć oprawę żarówki i
podłączyć złącze.

- Założyć wykładzinę.



Typ A
, W5W - 5W

154


Wymiana bezpiecznika


WYMIANA BEZPIECZNIKA

Skrzynki bezpieczników znajdują się:


- w dolnej części deski rozdzielczej
z lewej strony
(zasłonięte pokrywą),

- pod pokrywą silnika (w pobliżu
akumulatora).
Opisano tylko te bezpieczniki,
które mogą być wymienione przez
użytkownika, z użyciem szczypiec
znajdujących się za schowkiem w
desce rozdzielczej po prawej stronie.
Wszystkie pozostałe czynności należy
wykonać w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.

Wyjmowanie i wkładanie
bezpiecznika

Zawsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu prądu.

Informacja dla warsztatów
samochodowych: pełne informacje
na temat bezpieczników i
przekaźników znajdują się na
schematach elektrycznych dostępnych
w sieci serwisowej.
PEUGEOT nie ponosi
odpowiedzialności za koszty naprawy
samochodu lub usterki spowodowane
instalacją dodatkowych akcesoriów,
niedostarczonych i niezatwierdzonych
przez sieć PEUGEOT oraz
niezainstalowanych zgodnie z
zaleceniami, szczególnie, gdy zużycie
prądu wszystkich podłączonych
dodatkowych akcesoriów przekracza
10 miliamperów.
Przed wymianą bezpiecznika, należy
odnaleźć i usunąć przyczynę usterki.


●
Użyć szczypiec.

155
SZYBKA POMO
C
7


Wymiana bezpiecznika

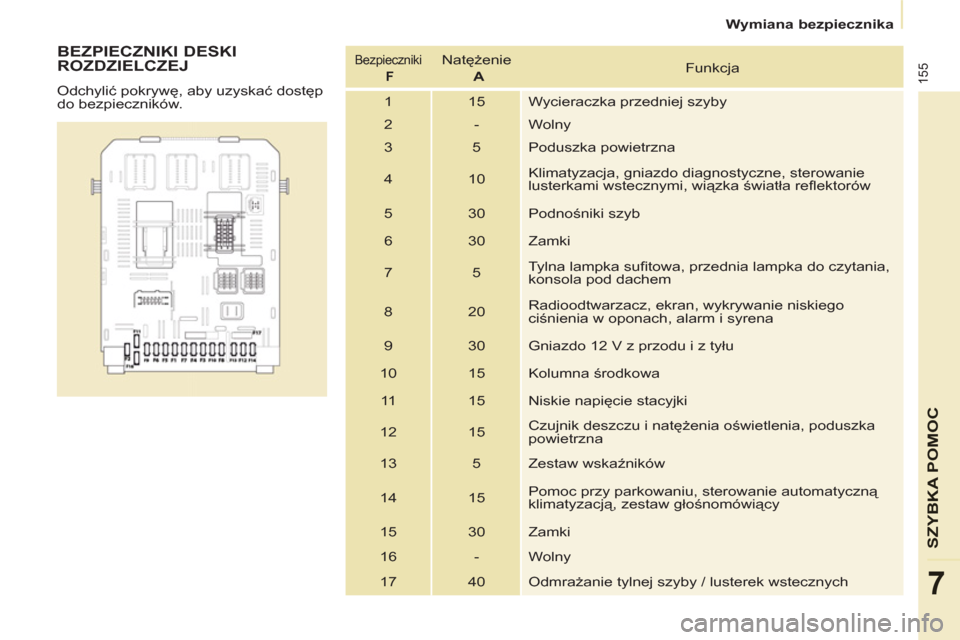

BEZPIECZNIKI DESKI
ROZDZIELCZEJ
Odchylić pokrywę, aby uzyskać dostęp
do bezpieczników.

Bezpieczniki
F
Natężenie
A
Funkcja
1 15 Wycieraczka przedniej szyby
2 - Wolny
3 5 Poduszka powietrzna
4 10 Klimatyzacja, gniazdo diagnostyczne, sterowanie
lusterkami wstecznymi, wiązka światła refl ektorów
5 30 Podnośniki szyb
6 30 Zamki
7 5 Tylna lampka sufi towa, przednia lampka do czytania,
konsola pod dachem
8 20 Radioodtwarzacz, ekran, wykrywanie niskiego
ciśnienia w oponach, alarm i syrena
9 30 Gniazdo 12 V z przodu i z tyłu
10 15 Kolumna środkowa
11 15 Niskie napięcie stacyjki
12 15 Czujnik deszczu i natężenia oświetlenia, poduszka
powietrzna
13 5 Zestaw wskaźników
14 15 Pomoc przy parkowaniu, sterowanie automatyczną

klimatyzacją, zestaw głośnomówiący
15 30 Zamki
16 - Wolny
17 40 Odmrażanie tylnej szyby / lusterek wstecznych

156


Wymiana bezpiecznika

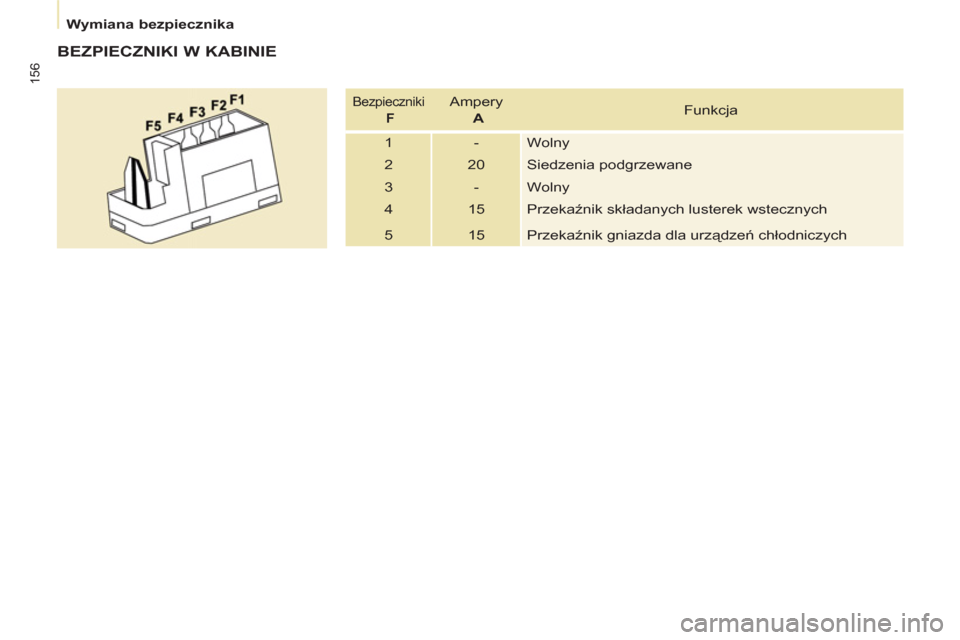

BEZPIECZNIKI W KABINIE

Bezpieczniki
F
Ampery
A
Funkcja
1 - Wolny
2 20 Siedzenia podgrzewane
3 - Wolny
4 15 Przekaźnik składanych lusterek wstecznych
5 15 Przekaźnik gniazda dla urządzeń chłodniczych

157
SZYBKA POMOC
7


Wymiana bezpiecznika



BEZPIECZNIKI POD POKRYWĄ
SILNIKA
Po otworzeniu pokrywy, odpiąć i
odchylić odpowiednią skrzynkę, aby
uzyskać dostęp do bezpieczników.

Bezpieczniki

F
Ampery
A
Funkcja
1 20 Kontrola silnika
2 15 Sygnał dźwiękowy
3 10 Pompa spryskiwacza przedniej i tylnej szyby
4 20 Pompa spryskiwacza refl ektorów
5 15 Elementy silnika
6 10 Czujnik kąta obrotu kierownicy, ESP
7 10 Stycznik stop, stycznik sprzęgła
8 25 Rozrusznik
9 10 Silnik wiązki światła refl ektorów, moduł
parkingowy
10 30 Elementy silnika
11 40 Wolny
12 30 Wycieraczka szyby
13 40 BSI
14 30 Pompa
15 10 Światło drogowe prawe
16 10 Świat
ło drogowe lewe
17 15 Światło mijania prawe
18 15 Światło mijania lewe

158


Wymiana pióra wycieraczki szyby



Specjalne ustawienie piór
wycieraczek przednich


- Po upływie mniej niż jednej
minuty od wyłączenia zapłonu,
przesunąć dźwignię wycieraczek w
dół, w celu ustawienia ich wzdłuż
słupków szyby przedniej (pozycja
szczególna).
Wymiana pióra wycieraczki
przedniej szyby


- Unieść ramię wycieraczki.

- Odpiąć i zdjąć pióro wycieraczki.

- Założyć nowe pióro wycieraczki.

- Położyć ramię wycieraczki.
W celu ustawienia wycieraczek w
normalnym położeniu, włączyć zapłon
i przesunąć dźwignię sterowania
wycieraczkami.
Wymiana pióra wycieraczki tylnej
szyby


- Unieść ramię wycieraczki, a następnie odpiąć i zdjąć pióro
wycieraczki.

- Założyć nowe pióro wycieraczki i
położyć ramię wycieraczki.



WYMIANA PIÓRA WYCIERACZKI SZYBY
