3

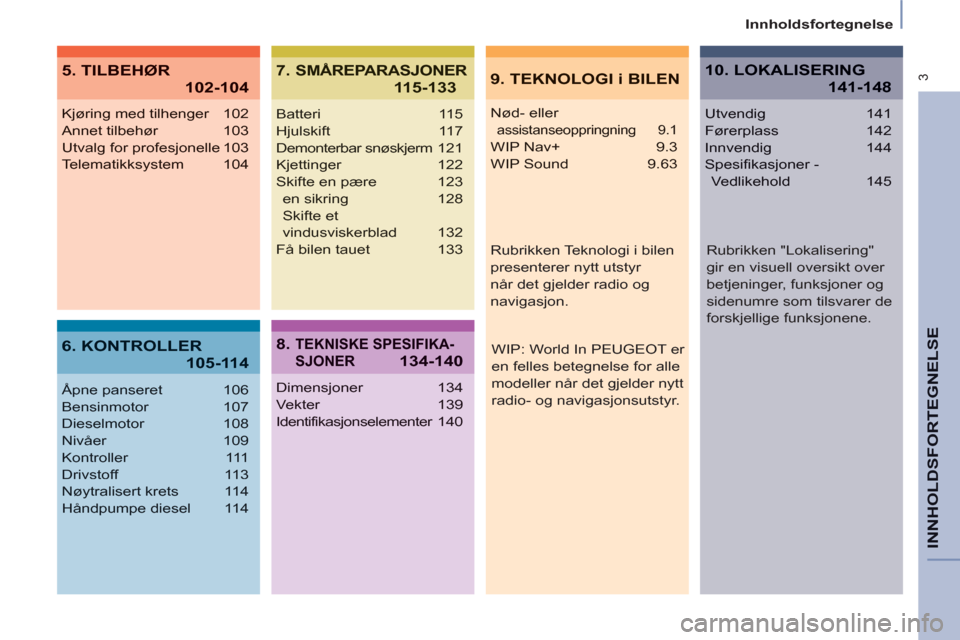

Innholdsfortegnelse
INNHOLDSFORTEGNELS
E
Nød- eller
assistanseoppringning 9.1
WIP Nav+ 9.3
WIP Sound 9.63
Kjøring med tilhenger 102
Annet tilbehør 103
Utvalg for profesjonelle 103
Telematikksystem 104
Åpne panseret 106
Bensinmotor 107
Dieselmotor 108
Nivåer 109
Kontroller 111
Drivstoff 113
Nøytralisert krets 114
Håndpumpe diesel 114
Batteri 115
Hjulskift 117
Demonterbar snøskjerm121
Kjettinger 122
Skifte en pære 123
en sikring 128
Skifte et
vindusviskerblad 132
Få bilen tauet 133
Dimensjoner 134
Vekter 139
Identifikasjonselementer 140
Utvendig 141
Førerplass 142
Innvendig 144
Spesifikasjoner -
Vedlikehold 145
9. TEKNOLOGI i BILEN5. TILBEHØR
102-104
7.SMÅREPARASJONER
115-133
10. LOKALISERING
141-148
6. KONTROLLER
105-114
8. TEKNISKE SPESIFIKA-
SJONER134-140

WIP: World In PEUGEOT er
en felles betegnelse for alle
modeller når det gjelder nytt
radio- og navigasjonsutstyr.
Rubrikken Teknologi i bilen
presenterer nytt utstyr
når det gjelder radio og
navigasjon.
Rubrikken "Lokalisering"
gir en visuell oversikt over
betjeninger, funksjoner og
sidenumre som tilsvarer de
forskjellige funksjonene.

8
Innvendig

FØRERPLASS



1.
Betjening lys og blinklys.

2.
Instrumentbord med display.

3.
Betjeninger vindusviskere,
vindusspylere, kjørecomputer.

4.
Tenning.

5.
Betjening av bilradioen.

6.
Kollisjonspute for fører, horn.

7.
Høyde- og dybderegulering av
rattet.

8.
Betjening cruisekontroll,
hastighetsbegrenser.

9.
Betjeningsplate,
parkeringsassistanse, regulering
av frontlykter, ESC, Stop & Start.

10.
Åpning av panser.

11 .
Elektrisk betjening av utvendig
speil.

4
2
9
9
1
OVERSIKT OVER BILE
N

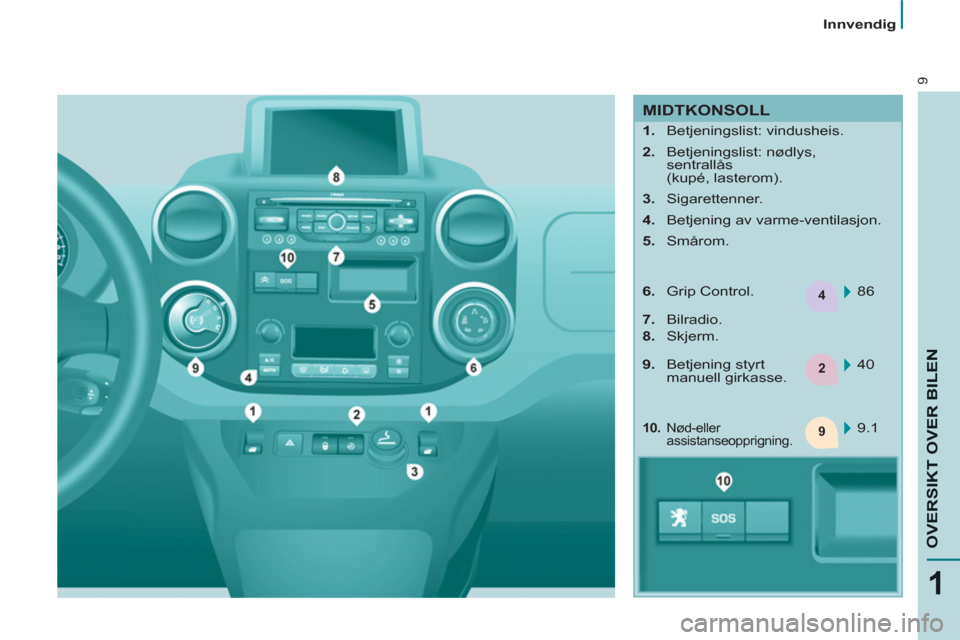

Innvendig


MIDTKONSOLL




1.
Betjeningslist: vindusheis.

2.
Betjeningslist: nødlys,
sentrallås
(kupé, lasterom).

3.
Sigarettenner.

4.
Betjening av varme-ventilasjon.

5.
Smårom.
86

6.
Grip Control.

7.
Bilradio.

8.
Skjerm.
40
9.1




10.
Nød-eller
assistanseopprigning.


9.
Betjening styrt
manuell girkasse.

Førerplass
30
Lampen for

har følgende
status:

dette betyr

Løsning - handling




Kjølevæsketemperatur
og -nivå

lyser, med
nålen i den
røde sonen. unormal temperaturstigning. Parker bilen, slå av tenningen og la motoren kjøle
seg ned. Kontroller nivået visuelt.
blinker. fall i kjølevæskenivået. Avsnitt 6, under "Nivåer". Ta kontakt med
PEUGEOT-forhandlernett eller et kvalifisert
verksted.


Service
lyser en liten
stund. mindre uregelmessigheter
eller varsler.
Kontroller journalen over varselmeldinger i
displayet eller i skjermen. Dersom bilen er utstyrt
med kjørecomputer eller skjerm: se avsnitt 9,
under "Bilradio - Kjørecomputer". Ta kontakt med
PEUGEOT-forhandlernett eller et kvalifisert verksted.
fortsetter å
lyse. større uregelmessigheter.



Ikke fastspent
sikkerhetsbelte
på førerplassen


lyser, og
deretter
blinker. føreren har ikke spent fast
sikkerhetsbeltet. Trekk i beltet, og før endestykket inn i låsboksen.

lyser sammen
med et lydsignal,
og fortsetter
deretter å lyse. bilen kjører med ikke-
fastspent sikkerhetsbelte på
førersetet. Kontroller at beltet er forsvarlig spent fast ved å
trekke i den. Avsnitt 4, under "Sikkerhetsbelter".


ECO
vedvarende. Stop & Start har satt
motoren i STOP-modus
etter at bilen har stanset
(rødt lys, kø, annet..). Så snart du ønsker å kjøre videre slukker lampen
og motoren starter automatisk i START-modus.
blinker i noen
sekunder
og slukker
deretter. STOP-modus er midlertidig
ikke tilgjengelig.
eller
START-modus har utløst
seg automatisk. Avsnitt 2, under "Stop & Start".

Førerplass
36

Punktert dekk

STOP-lampen tennes.
Stopp bilen umiddelbart og unngå brå
bevegelser med rattet eller bremsene.
Foreta en midlertidig reparasjon av
hjulet som er skadet ved hjelp av
reparasjonssettet eller ved å montere
et reservehjul.
Få det skadde hjulet skiftet, og
kontroller dekktrykkene så snart som
mulig.

Sensorer som ikke detekteres

Servicelampen tennes.
Ved et skifte av hjul eller hvis en
sensor er defekt, blir ikke lenger
dekktrykket overvåket. Ta kontakt
med PEUGEOT-forhandlernett eller
et kvalifisert verksted for å få den/de
defekte sensorene skiftet ut.
Enhver utskifting av hjul som er utstyrt
med dette systemet skal utføres av et
PEUGEOT-verksted eller et kvalifisert
verksted.
Ved hjulskift, hvis du monterer et
hjul som ikke detekteres av bilen din
(eksempel: montering av vinterhjul),
må du få programmert systemet på nytt
hos PEUGEOT eller hos et kvalifisert
verksted.

Systemet for registrering av for lavt
dekktrykk kan ikke erstatte førerens
ansvar og årvåkenhet.



DETEKSJON AV FOR LAVT
DEKKTRYKK



- CO (karbonmonoksyd),

- HC (uforbrente hydrokarboner),

- NOx (nitrogenoksyd) eller partikler
som detekteres av oksygensonder
som er plassert før og etter
katalysatorene.
Føreren blir varslet om funksjonsfeil på
avgassystemet ved at den spesifikke
lampen tennes i instrumenbordet.
Det er risiko for skade på
katalysatoren. Få systemet kontrollert
hos PEUGEOT-forhandlernett eller hos
et kvalifisert verksted.
AVGASSRENSNING
For lavt dekktrykk

Servicelampen tennes.
Etter et varsel om for lavt dekktrykk,
er deformeringen av et dekk ikke
nødvendigvis synlig.
Få dekktrykket kontrollert så snart som
mulig.
Avsnitt 7, under "Hjulskift".
Hvis det skadde hjulet er blitt erstattet
med et hjul uten sensor (f.eks.
reservehjul), vil varslingen fortsette for
å indikerer at trykket i dette dekket ikke
kan kontrolleres, og minner om at det
er nødvendig å få reparert det skadde
hjulet som er utstyrt med en sensor. Sensorer kontrollerer dekktrykket
permanent og utløser en varsling ved
for lavt dekktrykk, punktering eller ved
feil på en sensor.
EODB (European On Board
Diagnosis) er et europeisk
integrert diagnosesystem
som blant annet overholder
de gjeldende normer når det
gjelder utslipp av:
Enhver detektering
varsles ved hjelp av
et grafisk symbol, et
lydsignal og en melding i
displayet.

Riktig bruk

Systemet kan ikke erstatte en
regelmessig kontroll av dekktrykket
(inkl. reservehjulet). Ved denne typen
kontroller vil man kunne forsikre seg
om at bilens dynamiske egenskaper
er optimale, og at dekkene ikke slites
for fort, spesielt under krevende
kjøreforhold (mye last, høy hastighet).
Overholdelse av anvisningene om
dekktrykk er med på å reduserer bilens
drivstofforbruk.
Systemet kan tidvis forstyrres av
radiosignaler med tilsvarende
frekvenser.

Utstyr

104


Tyverialarm, merking på vinduer,
førstehjelpsskrin, refleksvest,
parkeringsassistanse foran og bak,
varseltrekant, tyverisikker hjulbolt til
aluminiumsfelger, osv.

Setetrekk som passer til kollisjonspute
for forsete, helt benkesete,
gummimatter, stoffmatte, kjettinger,
solgardiner, sykkelholder på
bakluke, osv.

Bilradioer, handsfree, høyttalere, CD-
skifter, navigasjonssystem, USB Box,
videopakke, osv. For å unngå problemer med pedalene:


- påse at mattene og festene er riktig
plasserte,

- legg aldri flere matter oppå
hverandre.

For alle lyd- og telematikksystemer
som finnes på markedet, foreligger
det tekniske krav forbundet med
montering av denne typen utstyr der
man må ta hensyn til materiellets
spesifikasjoner og dets kompatibilitet
i forhold til seriemontert utstyr i bilen.
Kontakt PEUGEOT-forhandlernett før
montering av denne typen utstyr.
Maks. takgrindbelastning


- Takgrind: 120 Kg.

-
Tverrgående lastestativ på tak 100 Kg.


- Tverrgående lastestativ på
langsgående takbøyler: 75 Kg.


Installering av radiosendere
Før du installerer ettermonterte
radiosendere, med antenne på utsiden
av bilen, anbefaler vi at du tar kontakt
med din PEUGEOT-representant.
PEUGEOT-forhandlernett vil
oppgi spesifikasjonene for
senderne (frekvensbånd, maks.
effekt, antenneposisjon, spesielle
installeringsbetingelser) som kan
monteres, i henhold til direktivet om
elektromagnetisk kompatibilitet i biler
(2004/104/CE).

Skvettlapper foran, skvettlapper bak,
15/17-tommers aluminiumsfelger,
kledning av innerskjermer, skinntrukket
ratt, osv.

Vindusspylervæske, produkter for
rengjøring innvendig og utvendig,
ekstra pærer, osv.
Montering av elektrisk utstyr
eller et elektrisk tilbehør som
ikke er godkjent av Automobiles
PEUGEOT, kan føre til feil på de
elektroniske systemene i bilen. Ta
kontakt med en representant for
merket dersom du ønsker å få montert
spesielt utstyr eller tilbehør i bilen. Du
vil få en presentasjon av alt utstyr som
er godkjent av bilprodusenten.
Avhengig av land er det obligatorisk å
ha refleksvest, varseltrekant og ekstra
pærer i bilen.

Telematikksystemet "Active Fleet
Data"
Dette systemet som er direkte
koblet til bilens sentrale funksjon
(multipleksnettet: "Full CAN") består
av en "klar til bruk" serviceytelse som
sender ut følgende type informasjoner
i sanntid:


- tilbakelagte antall kilometer,

- antall kilometer som gjenstår før
neste vedlikehold,

- varselmeldinger og
feilmeldinger (oljenivå,
kjølevæskenivå, oljetemperatur,
kjølevæskenivå, osv).
"Flåteansvarlige" kan dermed
optimalisere oppfølgingen og styringen
av firmabilene.
Avhengig av land, kontakt PEUGEOT-
forhandlernett for ytterligere
informasjon.

11 6


Batteri

ØKONOMIMODUS

Etter at motoren er slått av og
nøkkelen er satt i posisjon "tenning",
vil visse funksjoner (vindusviskere, el-
vindusheiser, taklamper, bilradio, osv.)
kun kunne brukes i til sammen tretti
minutter. Dette er for å unngå utlading
av batteriet.
Når de tretti minuttene er gått, vil de
forskjellige funksjonene settes på
pause og kontrollampen for batteriet
blinker samtidig som det gis en
melding i displayet.
For å aktivere disse funksjonene på
nytt, start opp motoren og la den gå i
en liten stund.
Du kan da bruke funksjonene i dobbelt
så lang tid som den tiden det tar å
starte motoren. Men denne tiden vil
uansett være på mellom fem og tretti
minutter.
Dersom batteriet er utladet, vil ikke
bilen kunne starte.

Skifte en sikring

129
7


SIKRINGER I DASHBORDET

Vipp opp lokket for å få tilgang til
sikringene. Sikringer
F
Styrke
A
Funksjon
1 15 Vindusvisker bak
2 - Ledig
3 5 Kollisjonsputer
4 10 Klimaanlegg, diagnosekontakt, betjening av speil,
høyde frontlykter
5 30 Vindusheiser
6 30 Dørlåser
7 5 Taklampe bak, kartleserlampe foran, tak
8 20 Bilradio, CD-skifter, skjerm, dekktrykkvarsler, alarm
og sirene
9 30 12 V- kontakt foran og bak
10 15 Midtkolonne
11 15 Tyversikring svakstrøm
12 15 Regn- og lyssensor, kollisjonsputer
13 5 Instrumentbord
14 15 Parkeringsassistanse, betjening automatisk
klimaanlegg, handsfree
15 30 Dørlåser
16 - Ledig
17 40 Avising av bakrute/speil
