2012 Peugeot Partner Brukerhåndbok (in Norwegian)

135


Dimensjoner

TEKNISKE SPESIFIKASJONER
8

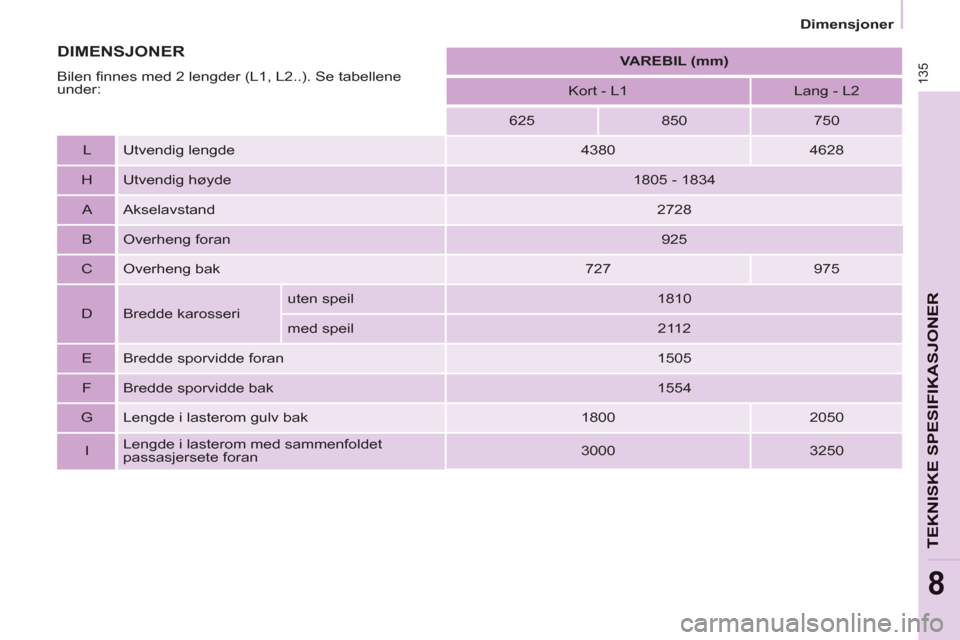

VAREBIL (mm)



Kort - L1
Lang - L2

625
850
750

L Utvendig lengde
4380
4628

H Utvendig høyde
1805 - 1834

A Akselavstand
2728

B Overheng foran
925

C Overheng bak
727
975

D Bredde karosseri uten speil
1810
med speil
2112

E Bredde sporvidde foran
1505

F Bredde sporvidde bak
1554

G Lengde i lasterom gulv bak
1800
2050

I Lengde i lasterom med sammenfoldet
passasjersete foran
3000
3250 DIMENSJONER DIMENSJONER

Bilen finnes med 2 lengder (L1, L2..). Se tabellene
under:

Dimensjoner

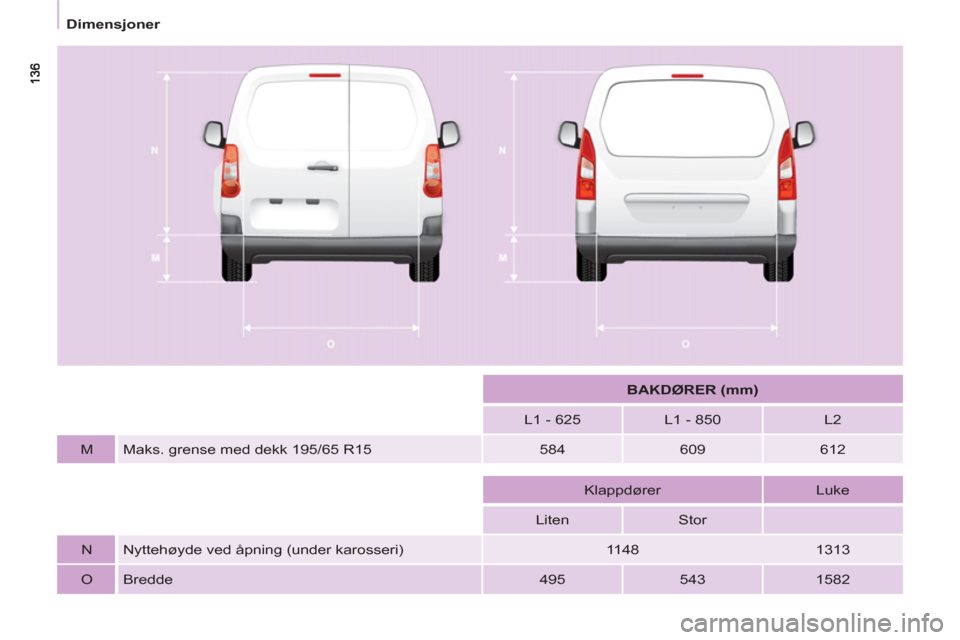

BAKDØRER (mm)



L1
- 625
L1 - 850
L2

M Maks. grense med dekk 195/65 R15
584
609
612









Klappdører
Luke

Liten
Stor






N Nyttehøyde ved åpning (under karosseri)
1148
1313

O Bredde
495
543
1582

137


Dimensjoner

TEKNISKE SPESIFIKASJONER
8

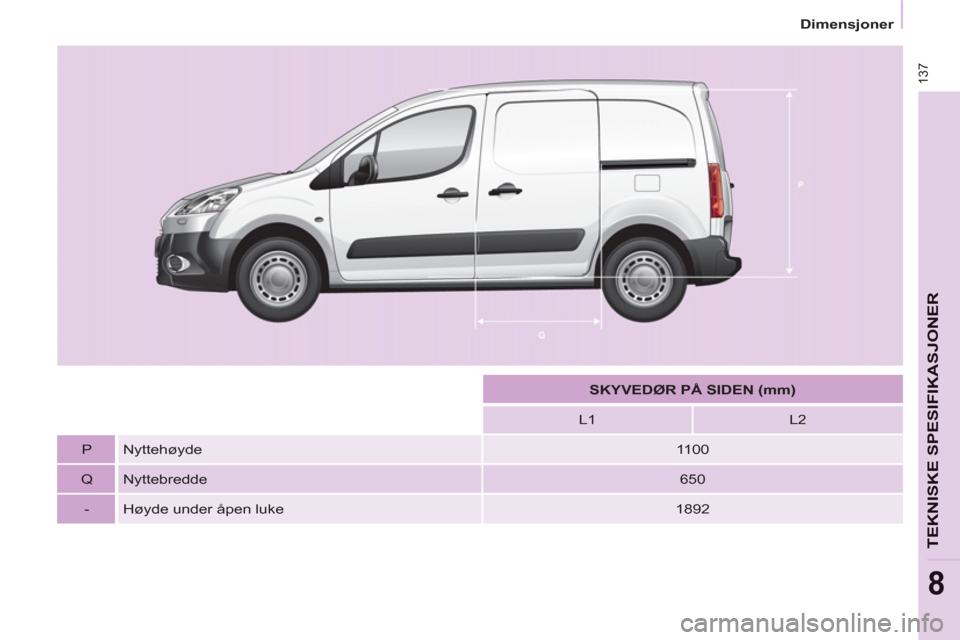

SKYVEDØR PÅ SIDEN (mm)



L1
L2

P
Nyttehøyde
1100

Q
Nyttebredde
650

-
Høyde under åpen luke
1892

138


Dimensjoner

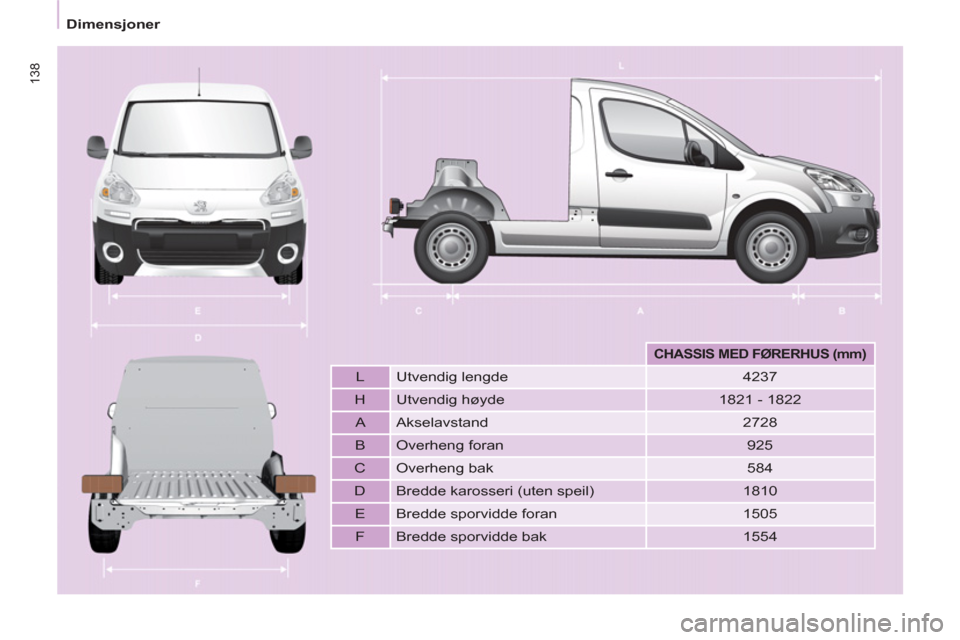

CHASSIS
MED
FØRERHUS
(mm)




L Utvendig lengde
4237

H Utvendig høyde
1821 - 1822

A Akselavstand
2728

B Overheng foran
925

C Overheng bak
584

D Bredde karosseri (uten speil)
1810

E Bredde sporvidde foran
1505

F Bredde sporvidde bak
1554

Masses
139
VEKT OG TILHENGERVEKTER (KG)

Generelt
Vogntogvektene og tilhengervektene
som oppgis gjelder for kjøring i en
høyde på maks. 1 000 meter over
havet. Den oppgitte tilhengervekten må
reduseres med 10 % for hver ekstra
1 000 meter.
I Norge, skal en bil som trekker en
tilhenger ikke overskride en hastighet
på 80 km/t.


Tilhengervekt med brems med
vektoverføring, kan økes på den
betingelse at tilsvarende vekt
fjernes fra bilen, slik at den totale
vogntogvekten ikke overskrides.
Vær oppmerksom på at kjøring med
tilhenger når trekkbilen har liten last,
kan forringe bilens kjøreegenskaper. Høye utvendige temperaturer kan føre
til at bilens ytelser nedsettes, dette
for å beskytte motoren. Dersom den
utvendige temperaturen er over 37 °C,
reduser tilhengevekten.
Vekt kjøreklar stand (MOM) tilsvarer
egenvekt + fører (75 kg) + 90 % full
tank. For ytterligere informasjon, se i
vognkortet.
Det er pålagt å overholde lovverket
som gjelder for tilhengervekt i det
enkelte land. For å bli kjent med
bilens trekkapasitet og total tillatt
vogntogvekt, kontakt PEUGEOT-
forhandlernett.

Identifikasjonselementer

140

IDENTIFIKASJONSELEMENTER


A. Fabrikasjonsplate
C.Dekk og lakkreferanse.
B.Serienummer.
Den er plassert på midtstolpe, på
høyre side.
1 - VF Nummer i serienummer type.
2 - Totalvekt (MTAC).
3 - Total rullevekt (MTRA).
4.1 - Maks. belastning på foraksel.
4.2 - Maks. belastning på bakaksel. Det er inngravert på høyre hjulhus
foran. Etiketten C
som er satt på fordøren, gir
følgende opplysninger:


- dimensjoner for felger og dekk,

- dekktyper som er anbefalt av
bilprodusenten,

- dekktrykk (dekktrykket skal alltid
kontrolleres på kalde dekk, minst
én gang i måneden),

- fargekode lakk.

9.1

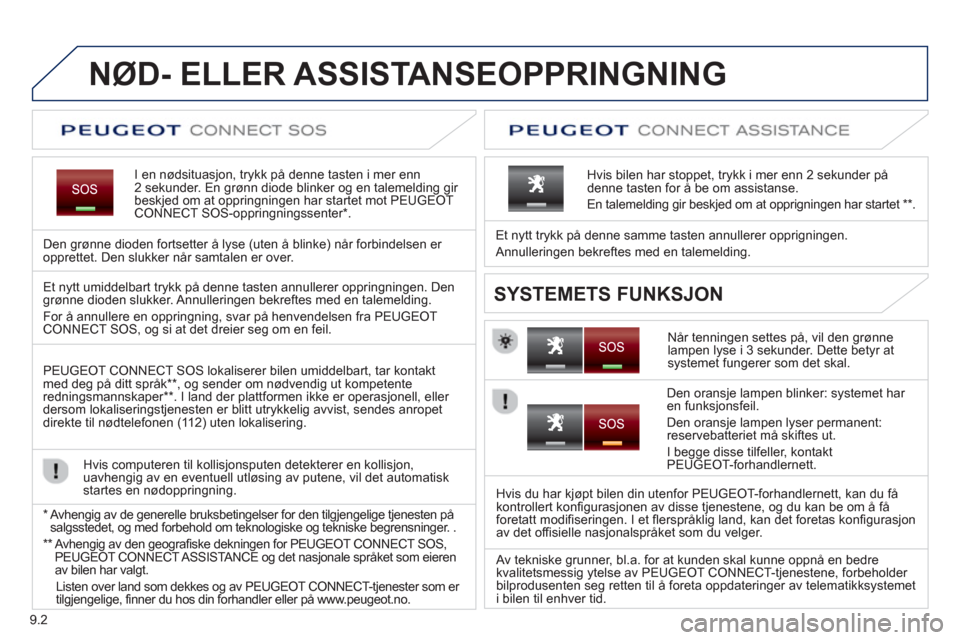

NØD- ELLER ASSISTANSEOPPRINGNING

9.2










NØD- ELLER ASSISTANSEOPPRINGNING
I en nødsituasjon, trykk på denne tasten i mer enn 2 sekunder. En grønn diode blinker og en talemelding gir
beskjed om at oppringningen har startet mot PEUGEOT CONNECT SOS-oppringningssenter * .
Den
grønne dioden fortsetter å lyse (uten å blinke) når forbindelsen er
opprettet. Den slukker når samtalen er over.

Når tennin
gen settes på, vil den grønne
lampen lyse i 3 sekunder. Dette betyr at systemet fungerer som det skal. Et n
ytt trykk på denne samme tasten annullerer opprigningen.
Annullerin
gen bekreftes med en talemelding.

Hvis bilen har stoppet, tr
ykk i mer enn 2 sekunder på denne tasten for å be om assistanse.
En talemeldin
g gir beskjed om at opprigningen har startet ** .


SYSTEMETS FUNKSJON Et nytt umiddelbart trykk på denne tasten annullerer oppringningen. Den grønne dioden slukker. Annulleringen bekreftes med en talemelding.
For å annullere en opprin
gning, svar på henvendelsen fra PEUGEOT CONNECT SOS, og si at det dreier seg om en feil.
PEU
GEOT CONNECT SOS lokaliserer bilen umiddelbart, tar kontakt
med deg på ditt språk ** , og sender om nødvendig ut kompetente
redningsmannskaper ** . I land der plattformen ikke er operasjonell, eller
dersom lokaliseringstjenesten er blitt utrykkelig avvist, sendes anropet
direkte til nødtelefonen (11 2) uten lokalisering.

Hvis computeren til kollis
jonsputen detekterer en kollisjon,
uavhengig av en eventuell utløsing av putene, vil det automatiskstartes en nødoppringning.


*
Avhen
gig av de generelle bruksbetingelser for den tilgjengelige tjenesten på salgsstedet, og med forbehold om teknologiske og tekniske begrensninger. .
**

Avhengig av den geografiske dekningen for PEUGEOT CONNECT SOS,PEUGEOT CONNECT ASSISTANCE og det nasjonale språket som eieren
av bilen har valgt.
Listen over land som dekkes o
g av PEUGEOT CONNECT- tjenester som er
tilgjengelige, finner du hos din forhandler eller på www.peugeot.no.
Den oransje lampen blinker: systemet har en funksjonsfeil.
Den orans
je lampen lyser permanent:reservebatteriet må skiftes ut.
I be
gge disse tilfeller, kontakt
PEUGEOT-forhandlernett.

Hvis du har kjøpt bilen din utenfor PEUGEOT-forhandlernett, kan du få
kontrollert konfi
gurasjonen av disse tjenestene, og du kan be om å få
foretatt modifiseringen. I et flerspråklig land, kan det foretas konfigurasjon
av det offisielle nasjonalspråket som du velger.

Av tekniske grunner, bl.a. for at kunden skal kunne oppnå en bedre
kvalitetsmessig ytelse av PEUGEOT CONNECT- tjenestene, forbeholder
bilprodusenten seg retten til å foreta oppdateringer av telematikksystemet
i bilen til enhver tid.
