135


Skifte en sikring

SM
ÅREPARASJONER
7

SIKRINGER TAUING / TILHENGER /
KAROSSERIOMBYGGING /
CHA
SSIS MED KABIN
De benevnelsene som oppgi her er kun
veiledende. Denne ekstra sikringsboksen
er avhengig av annen informasjon fra
karosseriombyggeren som ikke bruker
denne instruksjonsboken som teknisk støtte.



Sikringer
F



Ampere
A

Funksjon


1


15
Ledig


2


15
Relé kontakt og ekstra generator


3


15
12V-strømtilførsel tilhenger


4


15
Permanent strømtilførsel for ombyggere


5


10
Varselblink

136

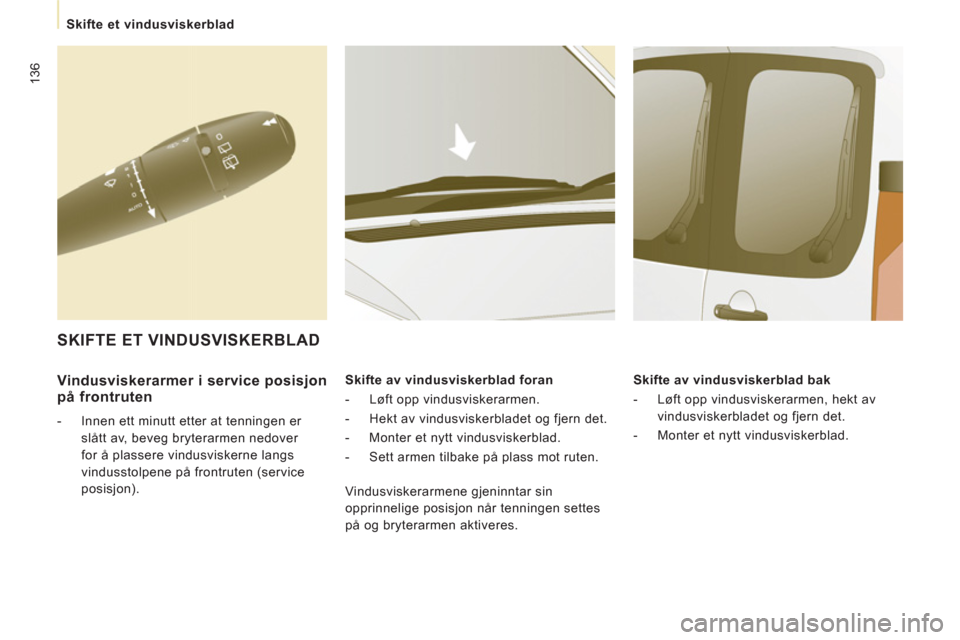

Skifte et vindusviskerblad



Vindusviskerarmer i service posisjon
på frontruten


- Innen ett minutt etter at tenningen er
slått av, beveg bryterarmen nedover
for å plassere vindusviskerne langs
vindusstolpene på frontruten (service
posisjon).
Skifte av vindusviskerblad foran


- Løft opp vindusviskerarmen.

- Hekt av vindusviskerbladet og fjern det.

- Monter et nytt vindusviskerblad.

- Sett armen tilbake på plass mot ruten.
Skifte av vindusviskerblad bak


- Løft opp vindusviskerarmen, hekt av
vindusviskerbladet og fjern det.

- Monter et nytt vindusviskerblad.


SKIFTE ET VINDUSVISKERBLAD

Vindusviskerarmene gjeninntar sin
opprinnelige posisjon når tenningen settes
på og bryterarmen aktiveres.

137

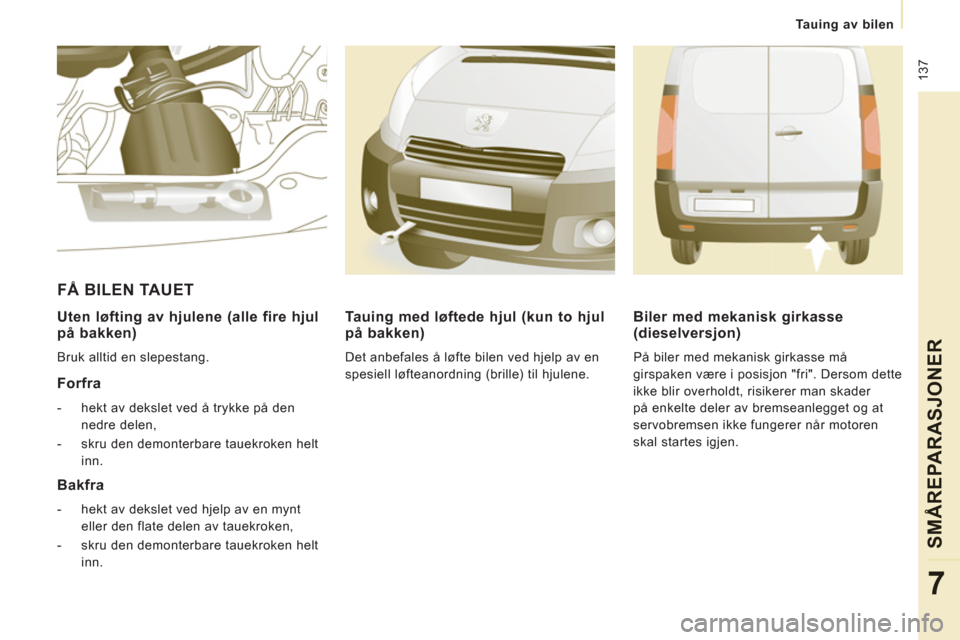

Tauing av bilen

SM
ÅREPARASJONER
7


Uten løfting av hjulene (alle fire hjul
på bakken)
Bruk alltid en slepestang.


Forfra



- hekt av dekslet ved å trykke på den
nedre delen,

- skru den demonterbare tauekroken helt
inn.


FÅ BILEN TAUET


Tauing med løftede hjul (kun to hjul
på bakken)
Det anbefales å løfte bilen ved hjelp av en
spesiell løfteanordning (brille) til hjulene.


Bakfra



- hekt av dekslet ved hjelp av en mynt
eller den flate delen av tauekroken,

- skru den demonterbare tauekroken helt
inn.



Biler med mekanisk girkasse
(dieselversjon)
På biler med mekanisk girkasse må
girspaken være i posisjon "fri". Dersom dette
ikke blir overholdt, risikerer man skader
på enkelte deler av bremseanlegget og at
servobremsen ikke fungerer når motoren
skal startes igjen.

138

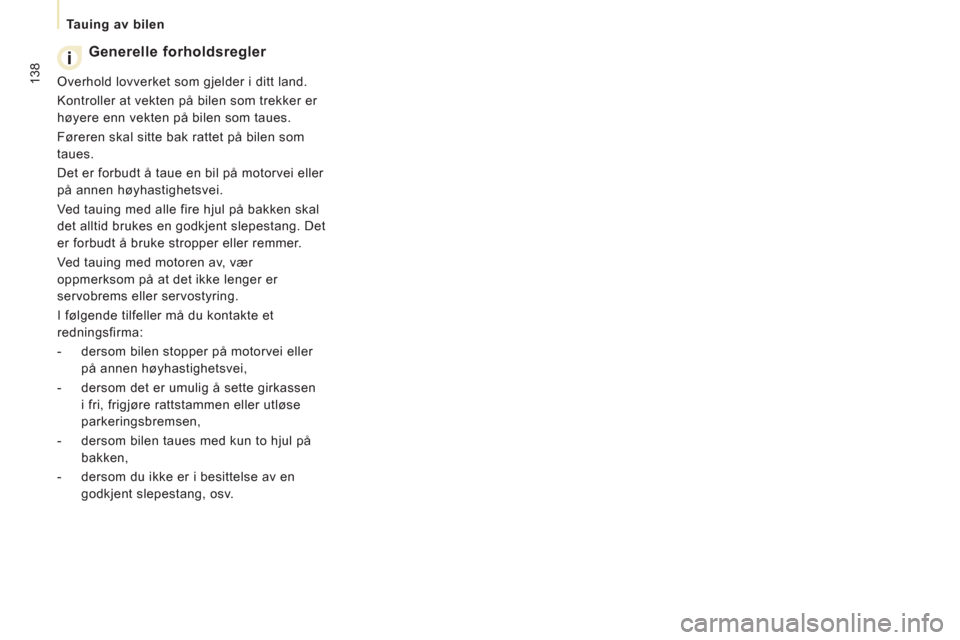

Tauing av bilen



Generelle forholdsregler

Overhold lovverket som gjelder i ditt land.
Kontroller at vekten på bilen som trekker er
høyere enn vekten på bilen som taues.
Føreren skal sitte bak rattet på bilen som
taues.
Det er forbudt å taue en bil på motorvei eller
på annen høyhastighetsvei.
Ved tauing med alle fire hjul på bakken skal
det alltid brukes en godkjent slepestang. Det
er forbudt å bruke stropper eller remmer.
Ved tauing med motoren av, vær
oppmerksom på at det ikke lenger er
servobrems eller servostyring.
I følgende tilfeller må du kontakte et
redningsfirma:


- dersom bilen stopper på motorvei eller
på annen høyhastighetsvei,

- dersom det er umulig å sette girkassen
i fri, frigjøre rattstammen eller utløse
parkeringsbremsen,

- dersom bilen taues med kun to hjul på
bakken,

- dersom du ikke er i besittelse av en
godkjent slepestang, osv.

139

140

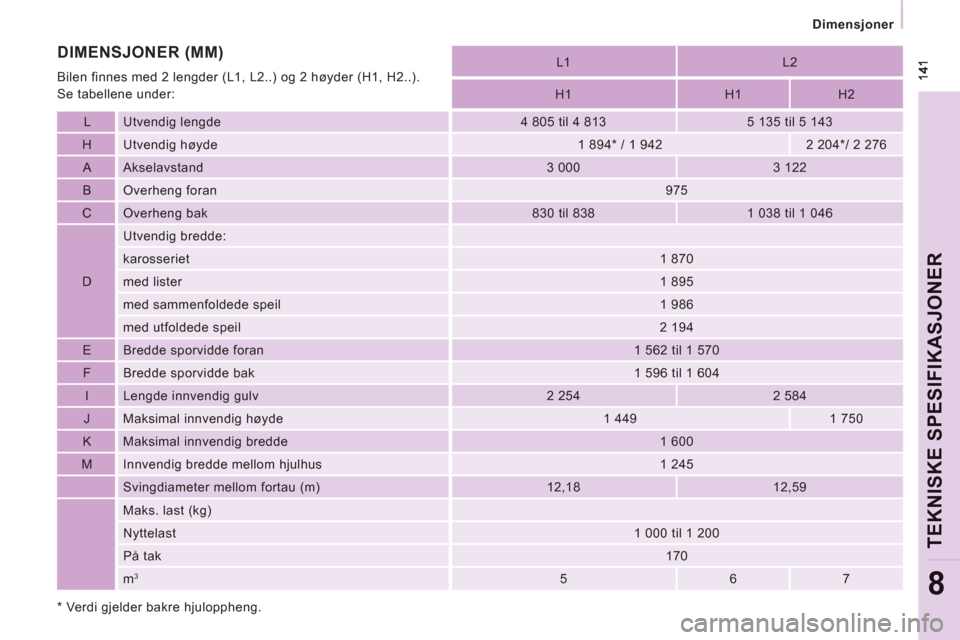

Dimensjoner

Dimensjoner

TEKNISKE SPESIFIKASJONER
8


* Verdi gjelder bakre hjuloppheng.
L1
L2

H1
H1
H2

L Utvendig lengde
4 805 til 4 813
5 135 til 5 143

H Utvendig høyde
1 894 * / 1 942
2 204 * / 2 276

A Akselavstand
3 000
3 122

B Overheng foran

975

C Overheng bak
830 til 838
1 038 til 1 046

D Utvendig bredde:



karosseriet

1 870
med lister

1 895
med sammenfoldede speil
1 986
med utfoldede speil

2 194

E Bredde sporvidde foran
1 562 til 1 570

F Bredde sporvidde bak
1 596 til 1 604

I Lengde innvendig gulv
2 254
2 584

J Maksimal innvendig høyde
1 449
1 750

K Maksimal innvendig bredde
1 600

M Innvendig bredde mellom hjulhus
1 245
Svingdiameter mellom fortau (m)
12,18
12,59
Maks. last (kg)



Nyttelast

1 000 til 1 200
På tak

170
m
3

5
6
7

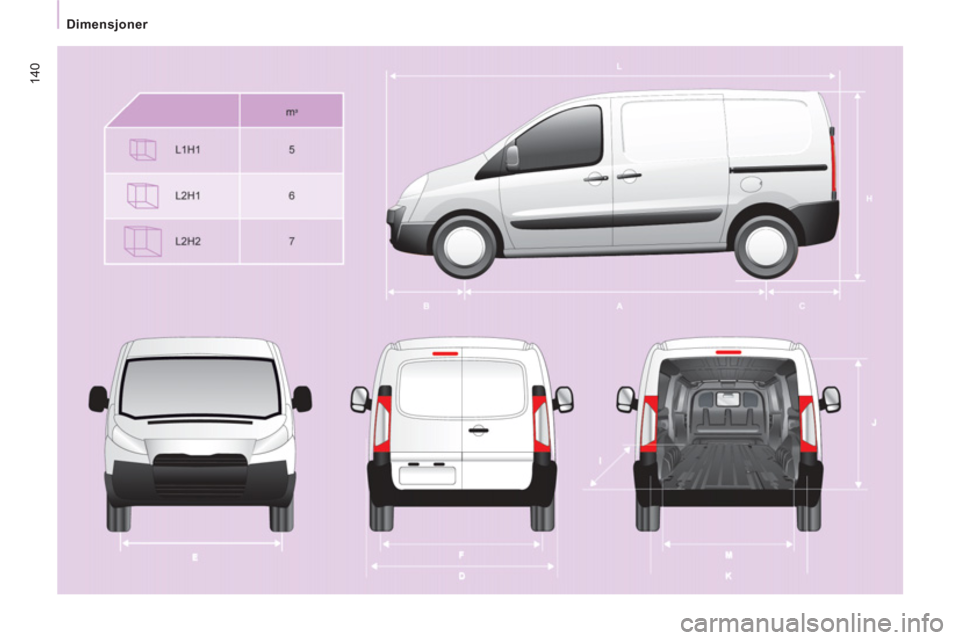

DIMENSJONER (MM)

Bilen finnes med 2 lengder (L1, L2..) og 2 høyder (H1, H2..).
Se tabellene under:

142


Dimensjoner

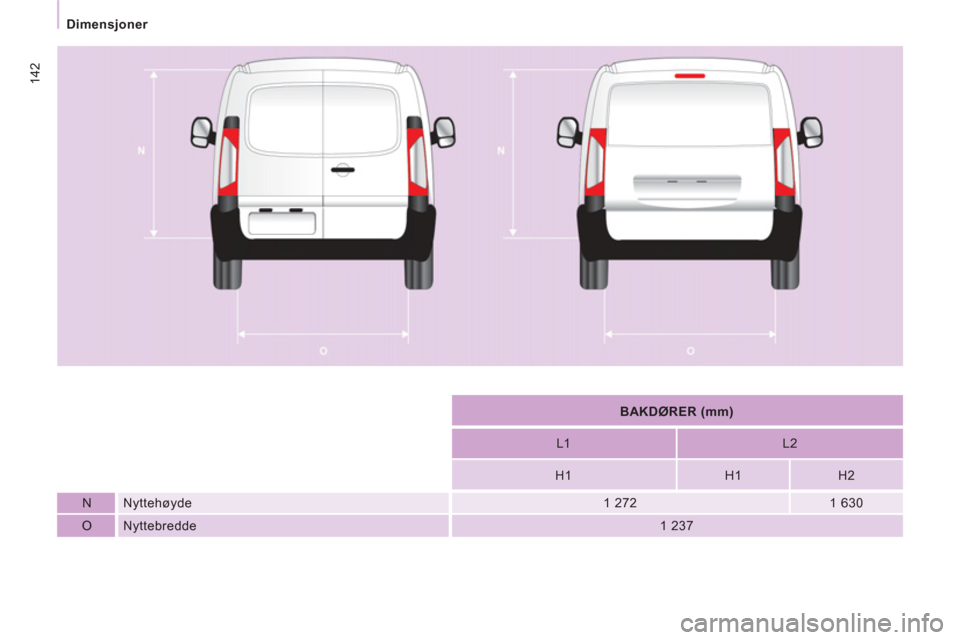

BAKDØRER (mm)


L1
L2

H1
H1
H2

N Nyttehøyde
1 272
1 630

O Nyttebredde

1 237
