Skifte en lyspære

SM
ÅREPARASJONER
7


3.
Blinklys
Type B
, PY21W - 21W (gul pære)


- Drei lyspæreholderen en kvart
omdreining rundt i motsatt vei av
klokkeretningen.

- Fjern lyspæren ved å trykke lett på
den og ved å dreie den i motsatt vei
av klokkeretningen.

- Skift lyspæren.
- Påse at dekslet er forsvarlig på plass
rundt hele kanten for å være sikker på
at systemet er tett.

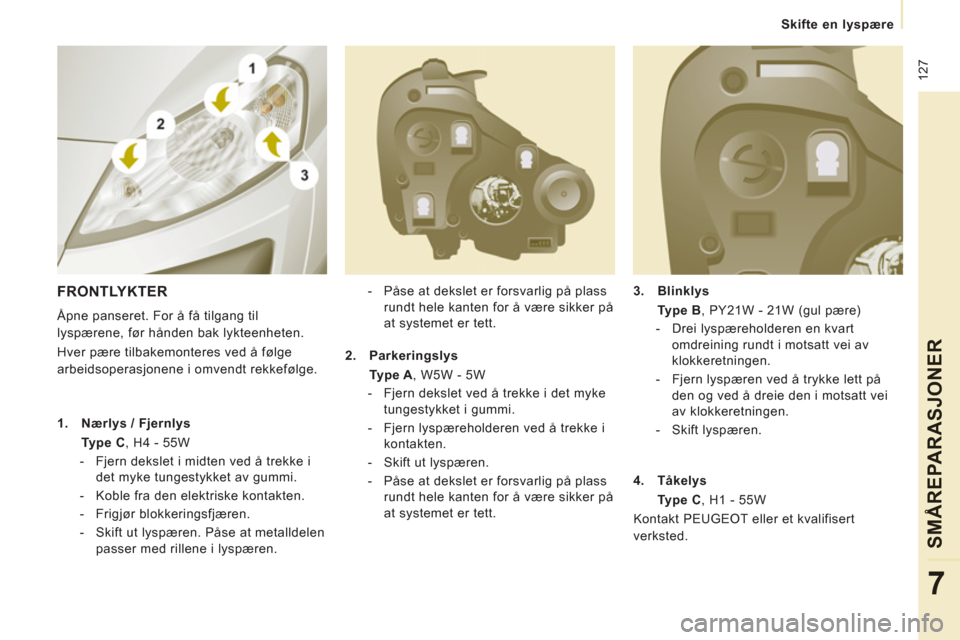

FRONTLYKTER

Åpne panseret. For å få tilgang til
lyspærene, før hånden bak lykteenheten.
Hver pære tilbakemonteres ved å følge
arbeidsoperasjonene i omvendt rekkefølge.


1.
Nærlys / Fjernlys
Type C
, H4 - 55W


- Fjern dekslet i midten ved å trekke i
det myke tungestykket av gummi.

- Koble fra den elektriske kontakten.

- Frigjør blokkeringsfjæren.

- Skift ut lyspæren. Påse at metalldelen
passer med rillene i lyspæren.
2.
Parkeringslys
Type A
, W5W - 5W


- Fjern dekslet ved å trekke i det myke
tungestykket i gummi.

- Fjern lyspæreholderen ved å trekke i
kontakten.

- Skift ut lyspæren.

- Påse at dekslet er forsvarlig på plass
rundt hele kanten for å være sikker på
at systemet er tett.
4.
Tå

kelys
Type C
, H1 - 55W
Kontakt PEUGEOT eller et kvalifisert
verksted.

Skifte en lyspære

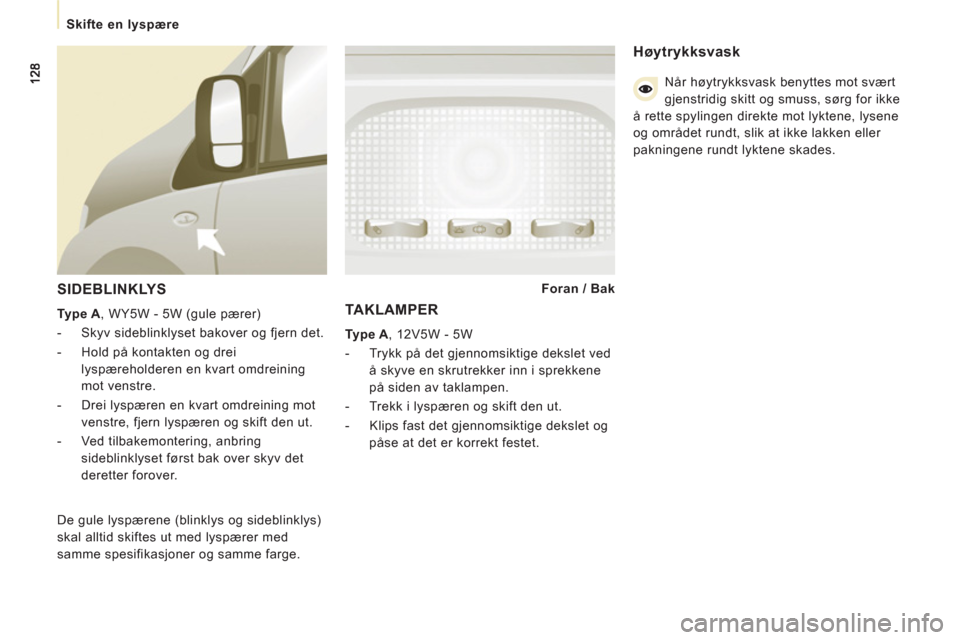

SIDEBLINKLYS


Type A
, WY5W - 5W (gule pærer)


- Skyv sideblinklyset bakover og fjern det.

- Hold på kontakten og drei
lyspæreholderen en kvart omdreining
mot venstre.

- Drei lyspæren en kvart omdreining mot
venstre, fjern lyspæren og skift den ut.

- Ved tilbakemontering, anbring
sideblinklyset først bak over skyv det
deretter forover.
Foran / Bak


De gule lyspærene (blinklys og sideblinklys)
skal alltid skiftes ut med lyspærer med
samme spesifikasjoner og samme farge.
TAKLAMPER


Type A
, 12V5W - 5W


- Trykk på det gjennomsiktige dekslet ved
å skyve en skrutrekker inn i sprekkene
på siden av taklampen.

- Trekk i lyspæren og skift den ut.

- Klips fast det gjennomsiktige dekslet og
påse at det er korrekt festet.



Høytrykksvask

Når høytrykksvask benyttes mot svært
gjenstridig skitt og smuss, sørg for ikke
å rette spylingen direkte mot lyktene, lysene
og området rundt, slik at ikke lakken eller
pakningene rundt lyktene skades.

12
9


Skifte en lyspære

SM
ÅREPARASJONER
7

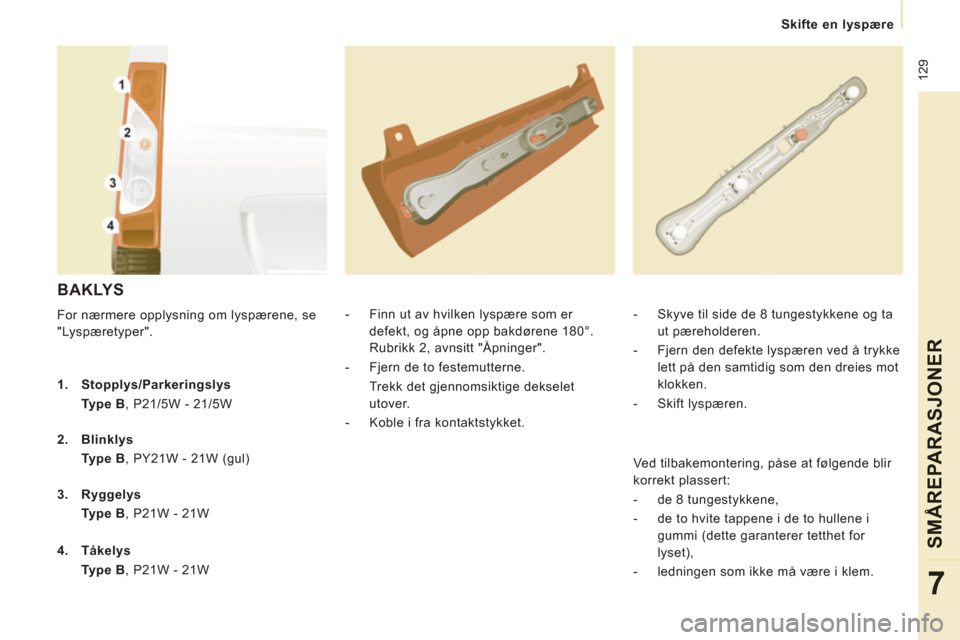

BAKLYS

For nærmere opplysning om lyspærene, se
"Lyspæretyper".

- Finn ut av hvilken lyspære som er
defekt, og åpne opp bakdørene 180°.
Rubrikk 2, avnsitt "Åpninger".

- Fjern de to festemutterne.
Trekk det gjennomsiktige dekselet
utover.

- Koble i fra kontaktstykket.
- Skyve til side de 8 tungestykkene og ta
ut pæreholderen.

- Fjern den defekte lyspæren ved å trykke
lett på den samtidig som den dreies mot
klokken.

- Skift lyspæren.

1.
Stopplys/Parkeringslys

Type B
, P21/5W - 21/5W

2.
Blinklys

Type B
, PY21W - 21W (gul)

3.
Ryggelys

Type B
, P21W - 21W

4.
Tåkelys

Type B
, P21W - 21W Ved tilbakemontering, påse at følgende blir
korrekt plassert:


- de 8 tungestykkene,

- de to hvite tappene i de to hullene i
gummi (dette garanterer tetthet for
lyset),

- ledningen som ikke må være i klem.

130


Skifte en lyspære

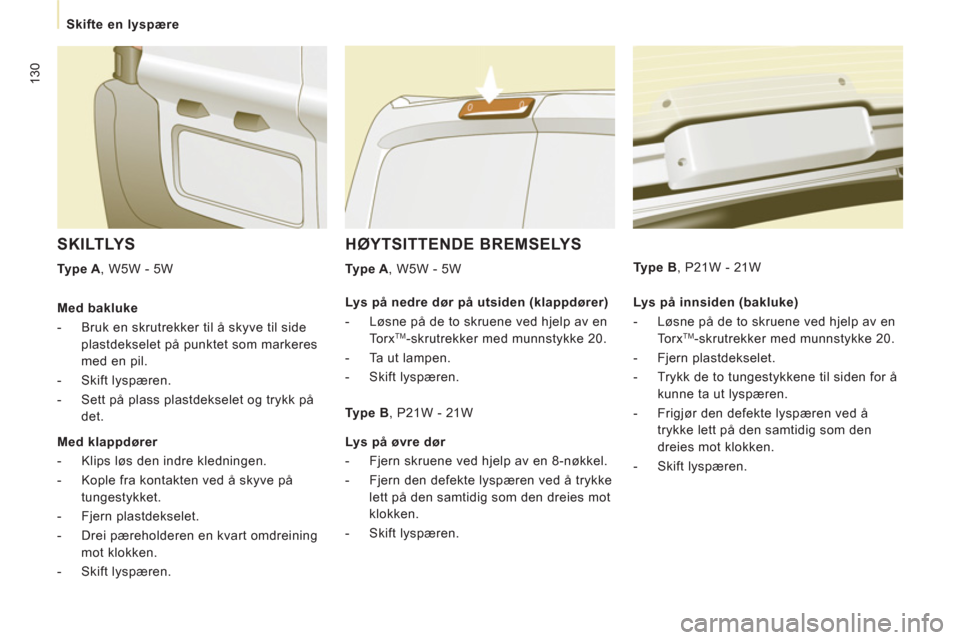

HØYTSITTENDE BREMSELYS


Type A, W5W - 5W

SKILTLYS


Type A, W5W - 5W

Lys på innsiden (bakluke)


- Løsne på de to skruene ved hjelp av en
To r x
TM -skrutrekker med munnstykke 20.

- Fjern plastdekselet.

- Trykk de to tungestykkene til siden for å
kunne ta ut lyspæren.

- Frigjør den defekte lyspæren ved å
trykke lett på den samtidig som den
dreies mot klokken.

- Skift lyspæren.


Type B, P21W - 21W
Med bakluke


- Bruk en skrutrekker til å skyve til side
plastdekselet på punktet som markeres
med en pil.

- Skift lyspæren.

- Sett på plass plastdekselet og trykk på
det.


Med klappdører


- Klips løs den indre kledningen.

- Kople fra kontakten ved å skyve på
tungestykket.

- Fjern plastdekselet.

- Drei pæreholderen en kvart omdreining
mot klokken.

- Skift lyspæren.


Lys på nedre dør på utsiden (klappdører)


- Løsne på de to skruene ved hjelp av en
Torx TM -skrutrekker med munnstykke 20.

- Ta ut lampen.

- Skift lyspæren.


Type B, P21W - 21W

Lys på øvre dør


- Fjern skruene ved hjelp av en 8-nøkkel.

- Fjern den defekte lyspæren ved å trykke
lett på den samtidig som den dreies mot
klokken.

- Skift lyspæren.

131


Skifte en sikring

SM
ÅREPARASJONER
7

SKIFTE EN SIKRING

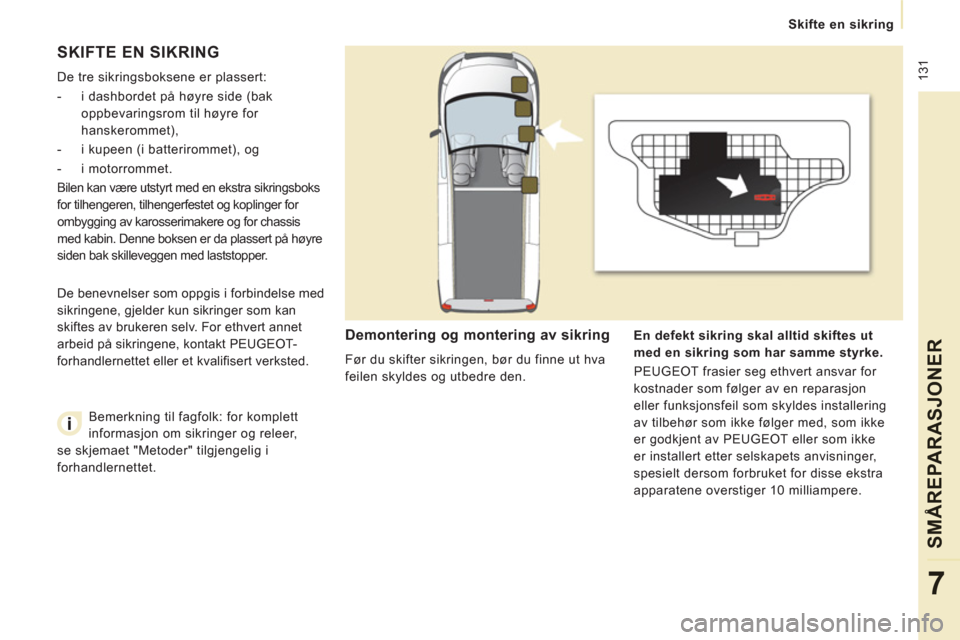

De tre sikringsboksene er plassert:


- i dashbordet på høyre side (bak
oppbevaringsrom til høyre for
hanskerommet),

- i kupeen (i batterirommet), og

- i motorrommet.
Bilen kan være utstyrt med en ekstra sikringsboks
for tilhengeren, tilhengerfestet og koplinger for
ombygging av karosserimakere og for chassis
med kabin. Denne boksen er da plassert på høyre
siden bak skilleveggen med laststopper.

Demontering og montering av sikring

Før du skifter sikringen, bør du finne ut hva
feilen skyldes og utbedre den.
En defekt sikring skal alltid skiftes ut
med en sikring som har samme styrke.
PEUGEOT frasier seg ethvert ansvar for
kostnader som følger av en reparasjon
eller funksjonsfeil som skyldes installering
av tilbehør som ikke følger med, som ikke
er godkjent av PEUGEOT eller som ikke
er installert etter selskapets anvisninger,
spesielt dersom forbruket for disse ekstra
apparatene overstiger 10 milliampere. De benevnelser som oppgis i forbindelse med
sikringene, gjelder kun sikringer som kan
skiftes av brukeren selv. For ethvert annet
arbeid på sikringene, kontakt PEUGEOT-
forhandlernettet eller et kvalifi sert verksted.
Bemerkning til fagfolk: for komplett
informasjon om sikringer og releer,
se skjemaet "Metoder" tilgjengelig i
forhandlernettet.

132


Skifte en sikring

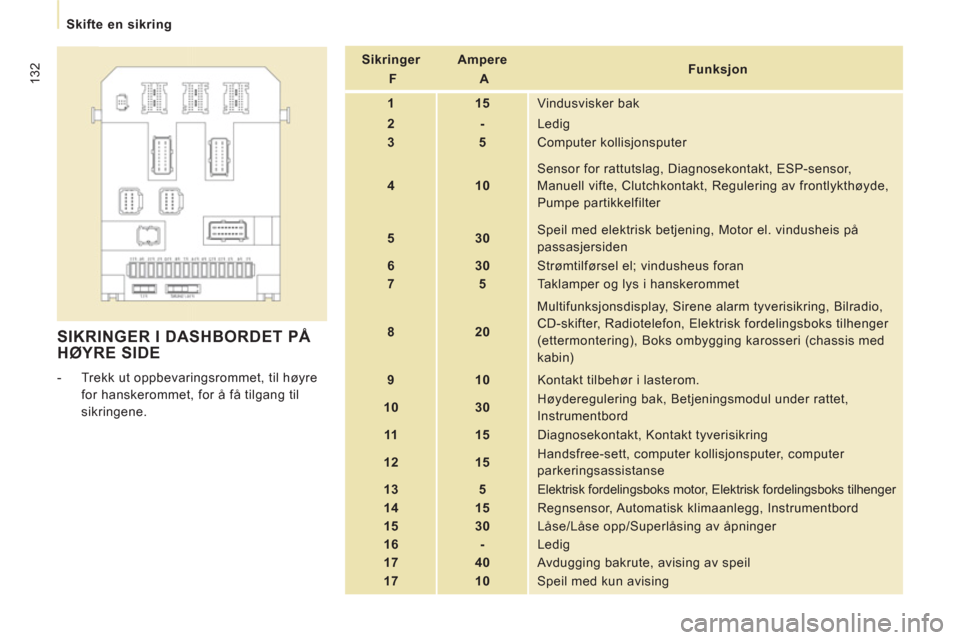

SIKRINGER I DASHBORDET PÅHØYRE SIDE



- Trekk ut oppbevaringsrommet, til høyre
for hanskerommet, for å få tilgang til
sikringene.

Sikringer
F


Ampere
A

Funksjon


1


15
Vindusvisker bak


2


-
Ledig


3


5
Computer kollisjonsputer


4


10
Sensor for rattutslag, Diagnosekontakt, ESP-sensor,
Manuell vifte, Clutchkontakt, Regulering av frontlykthøyde,
Pumpe partikkelfilter


5


30
Speil med elektrisk betjening, Motor el. vindusheis på
passasjersiden


6


30
Strømtilførsel el; vindusheus foran


7


5
Taklamper og lys i hanskerommet


8


20
Multifunksjonsdisplay, Sirene alarm tyverisikring, Bilradio,
CD-skifter, Radiotelefon, Elektrisk fordelingsboks tilhenger
(ettermontering), Boks ombygging karosseri (chassis med
kabin)


9

10
Kontakt tilbehør i lasterom.


10


30
Høyderegulering bak, Betjeningsmodul under rattet,
Instrumentbord


11


15
Diagnosekontakt, Kontakt tyverisikring


12


15
Handsfree-sett, computer kollisjonsputer, computer
parkeringsassistanse


13


5
Elektrisk fordelingsboks motor, Elektrisk fordelingsboks tilhenger


14


15
Regnsensor, Automatisk klimaanlegg, Instrumentbord


15


30
Låse/Låse opp/Superlåsing av åpninger


16


-
Ledig


17


40
Avdugging bakrute, avising av speil


17


10 Speil med kun avising

133


Skifte en sikring

SM
ÅREPARASJONER
7

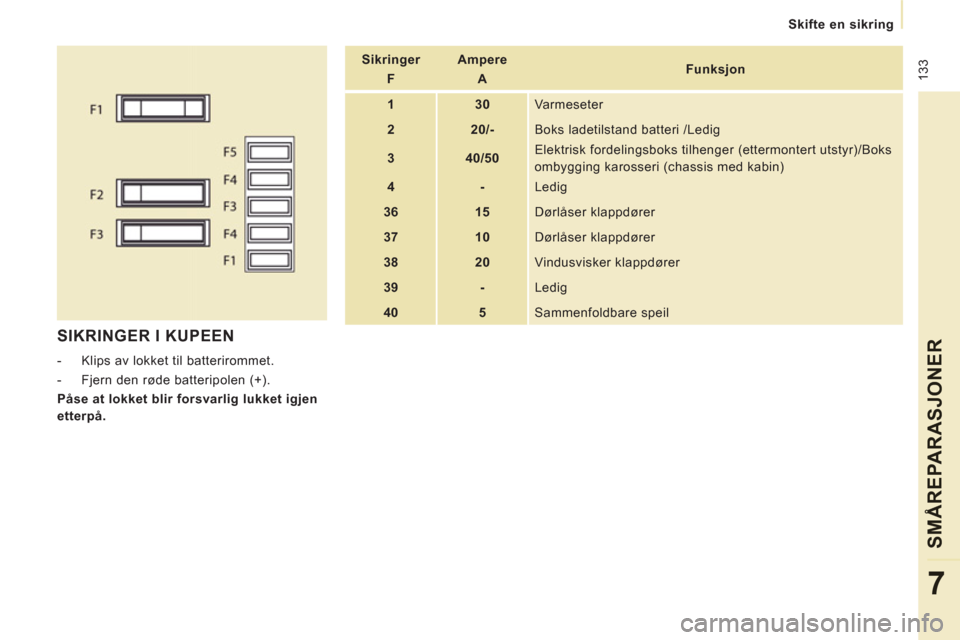

SIKRINGER I KUPEEN



- Klips av lokket til batterirommet.

- Fjern den røde batteripolen (+).

Påse at lokket blir forsvarlig lukket igjen
etterpå.



Sikringer
F




Ampere
A

Funksjon


1


30
Varmeseter


2


20/-
Boks ladetilstand batteri /Ledig


3


40/50 Elektrisk fordelingsboks tilhenger (ettermontert utstyr)/Boks
ombygging karosseri (chassis med kabin)


4


-
Ledig


36


15
Dørlåser klappdører


37


10
Dørlåser klappdører


38


20
Vindusvisker klappdører


39


-
Ledig


40


5
Sammenfoldbare speil

134


Skifte en sikring

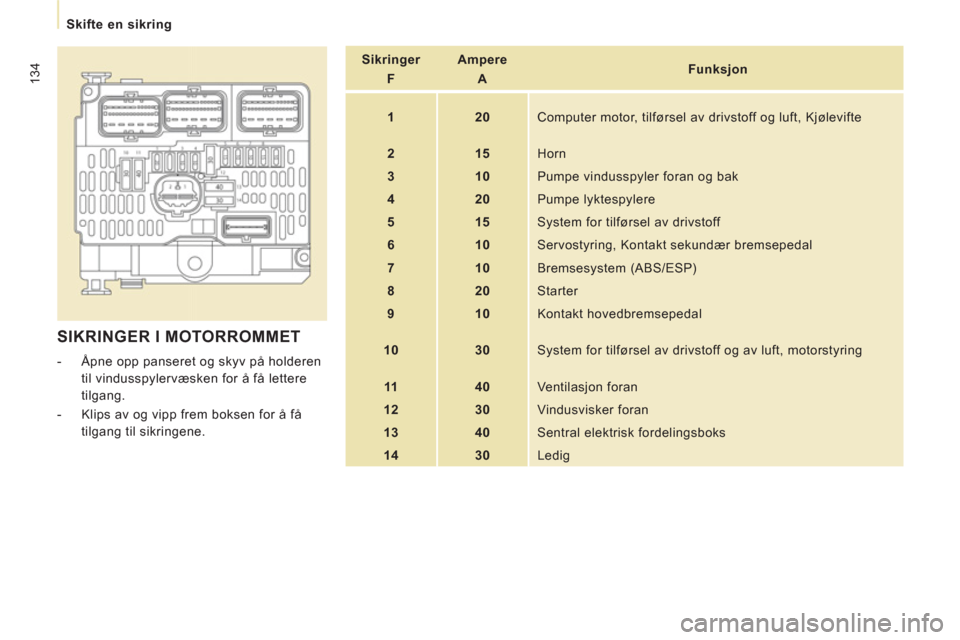

SIKRINGER I MOTORROMMET



- Åpne opp panseret og skyv på holderen
til vindusspylervæsken for å få lettere
tilgang.

- Klips av og vipp frem boksen for å få
tilgang til sikringene.



Sikringer
F




Ampere
A

Funksjon


1


20
Computer motor, tilførsel av drivstoff og luft, Kjølevifte


2


15
Horn


3


10
Pumpe vindusspyler foran og bak


4


20
Pumpe lyktespylere


5


15
System for tilførsel av drivstoff


6


10
Servostyring, Kontakt sekundær bremsepedal


7


10
Bremsesystem (ABS/ESP)


8


20
Starter


9


10
Kontakt hovedbremsepedal


10


30 System for tilførsel av drivstoff og av luft, motorstyring


11


40
Ventilasjon foran


12


30
Vindusvisker foran


13


40 Sentral elektrisk fordelingsboks


14


30
Ledig
