2
3
4
6
1
5
OBSAH
2
KONTROLA
FUNKCÍ 21 Î 43
Větrání 44
Automatická klimatizace 46
Přední sedadla 50
Zadní sedadla 53
Zadní lavice 58
Zpětná zrcátka 61
Nastavení volantu 63
Uspořádání vpředu 64
Uspořádání vzadu 69
Uspořádání zavazadlového
prostoru 70
POHODLÍ 44 Î 72
Klíč s dálkovým ovladačem 73
Ovládání oken 77
Dveře 79
Zadní výklopné dveře 80
Spodní díl zadních výklopných
dveří 81
Otvírací střecha 82
Palivová nádrž 84
OTEVÍRÁNÍ 73 Î 85
Ovladač světel 86
Denní světla 88
Automatické rozsvěcování 88
Nastavení sklonu světlometů 89
Ovladače stěračů 90
Automatické stírání 91
Stropní světla 92
VIDITELNOST 86 Î 93
Dětské autosedačky 94
Úchyty ISOFIX 98
Dětská pojistka 101
BEZPEČNOST
DĚTÍ 94 Î 101
Směrová světla 102
Výstražná světla 102
Zvukové výstražné zařízení 102
Pomocné brzdové systémy 103
Systémy řízení dráhy vozidla 104
Bezpečnostní pásy 105
Airbagy 108
BEZPEČNOST 102 Î 111
Přístrojová deska 21
Kontrolky 22
Zobrazování na přístrojové
desce 25
Informace na displeji přístrojové
desky 31
Počitadla ujetých kilometrů 32
Ukazatel údržby 33
Palubní počítač 34
Parametry funkcí 35
Monochromní obrazovka 39
Barevná obrazovka 41
Reostat osvětlení 43
SEZNÁMENÍ
S VOZIDLEM 4 Î 20
Page 19 of 236
SEZNÁMENÍ S VOZIDLEM
17
BEZPEČNOST CESTUJÍCÍCH
Airbag spolujezdce vpředu
Bezpečnostní dětská pojistka
1.
Zasunutí klíče.
2.
Zvolení polohy „OFF“
.
3.
Vysunutí klíče. Znemožňuje otevření příslušných dveří
z interiéru vozidla.
Posuňte dolů nebo nahoru ovladač A
pro zajištění či odjištění pojistky.
109
101
Úchyty ISOFIX
Dvě oka A
, umístěná mezi opěradlem
a sedákem sedadla, umožňují upevně-
ní dětské sedačky.
Oko B
umožňuje upevnění horního
popruhu, nazývaného TOP TETHER.
98
Page 147 of 236
9
PRAKTICKÉ INFORMACE
Pojistky v palubní desce
Pojistkové skřínky jsou umístěné ve
spodní části palubní desky, za uzavře-
ným odkládacím prostorem (na levé
straně).
Přístup k pojistkám
)
Otevřete víko A
,
)
Přitažením směrem k sobě ho
vyjměte,
)
Vyměňte pojistku (viz příslušný
odstavec).
Č. pojistky
Proud
Funkce
1
*
30 A
Topení.
2
15 A
Brzdová světla, třetí brzdové světlo, inteligentní
jednotka.
3
10 A
Zadní světla do mlhy.
4
30 A
Stěrače a ostřikovač čelního skla.
5
10 A
Diagnostická zásuvka.
6
20 A
Centrální zamykání, vnější zpětná zrcátka.
7
15 A
Autorádio, telematika, vícefunkční obrazovka,
sada hands free.
8
7,5 A
Dálkové ovládání zamykání, počítač klimatizace,
přístrojová deska, panel s ovladači, ovladače pod
volantem.
9
15 A
Vícefunkční obrazovka, přístrojová deska.
10
15 A
Inteligentní jednotka.
11
15 A
Stěrač zadního okna.
12
7,5 A
Přístrojová deska, počítač pohonu 4 kol,
ovládací panel klimatizace, počítač ABS,
vícefunkční obrazovka, automatické seřizování
sklonu světlometů, vyhřívání sedadel, počíta
č
airbagů, snímač úhlu volantu, otvírací střecha,
odmrazování zadního okna, dálkové ovládání.
13
-
Nepoužitá.
14
10 A
Spínací skřínka.
15
20 A
Otvírací střecha.
16
10 A
Vnější zpětná zrcátka, autorádio, telematika.
Page 148 of 236
9
PRAKTICKÉ INFORMACE
Přístup k pojistkám
)
Otevřete víko A
,
)
Přitáhněte jej směrem k sobě pro
jeho vyjmutí,
)
Vyměňte pojistku (viz příslušný
odstavec).
*
Maxi pojistky jsou doplňkovou ochranou elektrických systémů. Všechny zásahy na maxi pojistkách musí být prová-
děny servisem sítě PEUGEOT nebo jiným odborným servisem.
Č. pojistky
Proud
Funkce
17
10 A
Počítač pohonu 4 kol.
18
7,5 A
Zpětná světla, počítač parkovacího asistenta,
kamera pro couvání, počítač airbagů.
19
15 A
Elektrická zásuvka pro připojení doplňků.
20*
30 A
Elektrické ovladače oken.
21*
30 A
Odmrazování zadního okna.
22
7,5 A
Vyhřívání vnějších zpětných zrcátek.
23
-
Nepoužitá.
24
25 A
Elektrické seřizování sedadla řidiče, osvětlení u
nohou, odjištění zadní lavice.
25
30 A
Vyhřívání sedadel.
Page 149 of 236
9
PRAKTICKÉ INFORMACE

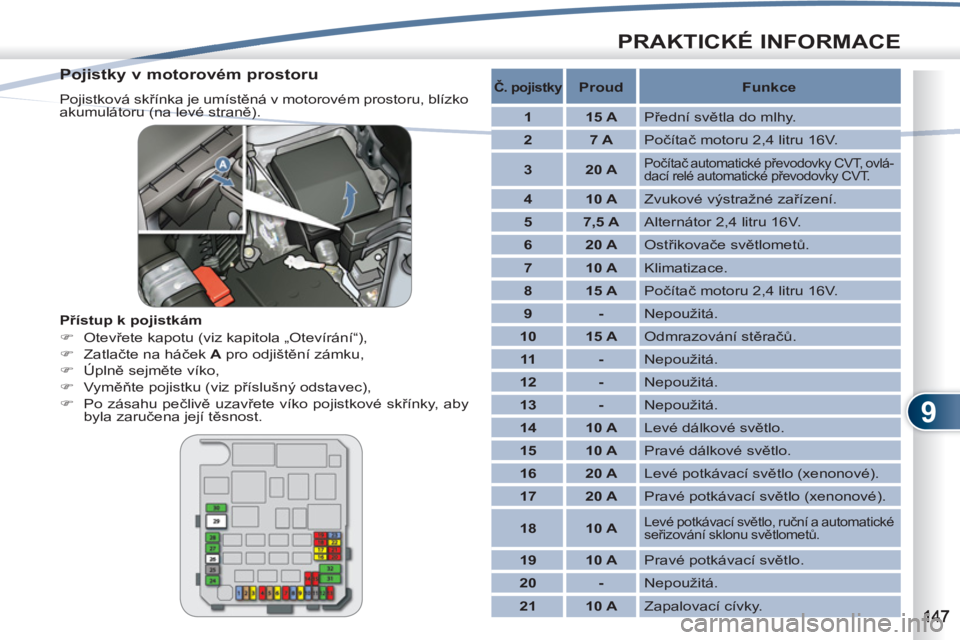

Pojistky v motorovém prostoru
Pojistková skřínka je umístěná v motorovém prostoru, blízko
akumulátoru (na levé straně).
Přístup k pojistkám
)
Otevřete kapotu (viz kapitola „Otevírání“),
)
Zatlačte na háček A
pro odjištění zámku,
)
Úplně sejměte víko,
)
Vyměňte pojistku (viz příslušný odstavec),
)
Po zásahu pečlivě uzavřete víko pojistkové skřínky, aby
byla zaručena její těsnost.
Č. pojistky
Proud
Funkce
1
15 A
Přední světla do mlhy.
2
7 A
Počítač motoru 2,4 litru 16V.
3
20 A
Počítač automatické převodovky CVT, ovlá-
dací relé automatické převodovky CVT.
4
10 A
Zvukové výstražné zařízení.
5
7,5 A
Alternátor 2,4 litru 16V.
6
20 A
Ostřikovače světlometů.
7
10 A
Klimatizace.
8
15 A
Počítač motoru 2,4 litru 16V.
9
-
Nepoužitá.
10
15 A
Odmrazování stěračů.
11
-
Nepoužitá.
12
-
Nepoužitá.
13
-
Nepoužitá.
14
10 A
Levé dálkové světlo.
15
10 A
Pravé dálkové světlo.
16
20 A
Levé potkávací světlo (xenonové).
17
20 A
Pravé potkávací světlo (xenonové).
18
10 A
Levé potkávací světlo, ruční a automatické
seřizování sklonu světlometů.
19
10 A
Pravé potkávací světlo.
20
-
Nepoužitá.
21
10 A
Zapalovací cívky.
Page 150 of 236
9
PRAKTICKÉ INFORMACE
Náhradní pojistky
Náhradní pojistky se nacházejí pod víkem pojistkové skřínky
v motorovém prostoru.
Víko neobsahuje náhradní pojistky s proudovou hod-
notou 7,5 A, 25 A nebo 30 A. Pokud se spálí některá
pojistka s takovouto hodnotou, nahraďte ji následující
pojistkou:
Pojistku 7,5 A je nutno nahradit náhradní pojistkou
10 A, pojistku 25 A náhradní pojistkou 20 A a pojist-
ku 30 A
pojistkou audiosystému
(č. 31)
.
* Maxi pojistky jsou doplňkovou ochranou elektrických systémů. Všechny zásahy na maxi pojistkách musí být prováděny
servisem sítě PEUGEOT nebo jiným odborným servisem.
Č. pojistky
Proud
Funkce
22
20 A
Počítač motoru, detektor vody v naftovém fi ltru, vstřikovací čerpadlo (diesel), průtokoměr vzduchu, sondy přítomnosti vody,
lambda sonda, snímač polohy vačkového hřídele, elektromagnetický ventil vyprázdnění zachycovače benzinových par,
snímač rychlosti vozidla, elektromagnetický ventil proměnného časování rozvodu (VTC), elektromagnetický ventil EGR.
23
15 A
Benzinové čerpadlo, měřič paliva.
24
*
30 A
Startér.
25
-
Nepoužitá.
26*
40 A
Počítač ABS, počítač ASC.
27*
30 A
Počítač ABS, počítač ASC.
28*
30 A
Ventilátor kondenzátoru.
29*
40 A
Ventilátor chladiče.
30
30 A
Pojistková skřínka v kabině.
31
30 A
Audio zesilovač.
32
30 A
Počítač naftového motoru.
Č. pojistky
Proud
33
10 A
34
15 A
35
20 A
