2012 PEUGEOT 107 Omistajan Käsikirja (in Finnish)

9
71 Hyödyllisiä tietoja




















Sulakkeen vaihtaminen


Sulakkeen irrottaminen ja asentaminen
Viallinen
Pienoispinsetit A

Sulakerasiat sijaitsevat mittariston molemmilla
puolilla kotelon alla.
) Avaa tar vittaessa ohjauspyörän lukitus avaimella.)
Käännä ohjauspyörää vasemmalle ja irrota
ruuvi B.
) Käännä ohjauspyörää oikealle ja irrota
ruuvi C .

Palaneen sulakkeen tilalle täytyyvaihtaa samansuuruinen (samanampeeriluvun) ehjä sulake.


Kojelaudan sulakerasiat

Sulakerasiat sijaitsevat mittariston alapuolella ja moottoritilassa akun vieressä.

Jos s
ähköjärjestelmässä on häiriö, sen syy on etsittävä ja vika korjattava ennen sulakkeen
vaihtamista. )Käytä pienoispinsettejä A, jotka ovat konepellin alla sulakerasiassa.

72Hyödyllisiä tietoja
) Nosta tar vittaessa mittariston ja käyntinopeusmittarin kotelo, jotta pääsetkäsiksi vasemmalla ja oikealla sijaitseviin sulakkeisiin.

)Käännä käyntinopeusmittarin takana olevaruuvi D
osittain auki.

9
73 Hyödyllisiä tietoja
*
Mittariston takana sijaitsevat sulakkeet. Kun haluat vaihtaa nämä sulakkeet, ota yhteyttä PEUGEOT-verkostoon tai valtuutettuun korjaamoon.

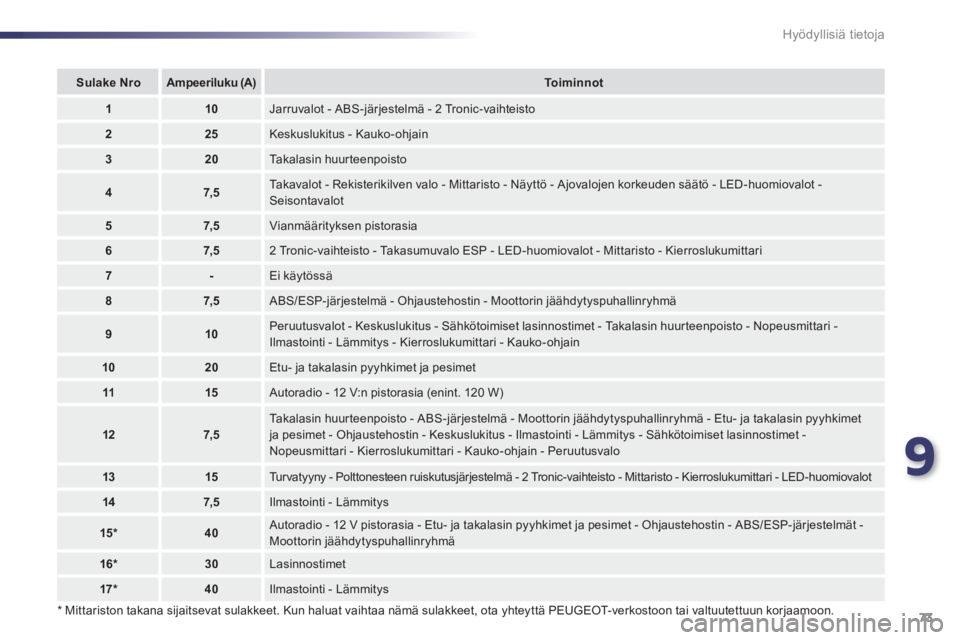

Sulake
NroAmpeeriluku
(A)Toiminnot
110Jarruvalot - ABS-järjestelmä - 2 Tronic-vaihteisto
225Keskuslukitus - Kauko-ohjain
320Takalasin huurteenpoisto
47, 5Takavalot - Rekisterikilven valo - Mittaristo - Näyttö - Ajovalojen korkeuden säätö - LED-huomiovalot -Seisontavalot
57,5Vianmäärityksen pistorasia
67, 52 Tronic-vaihteisto - Takasumuvalo ESP - LED-huomiovalot - Mittaristo - Kierroslukumittari
7-Ei käytössä
87,5
ABS/ESP-järjestelmä - Ohjaustehostin - Moottorin jäähdytyspuhallinryhmä
910Peruutusvalot - Keskuslukitus - Sähkötoimiset lasinnostimet - Takalasin huur teenpoisto - Nopeusmittari - Ilmastointi - Lämmitys - Kierroslukumittari - Kauko-ohjain
1020Etu- ja takalasin pyyhkimet ja pesimet
1115
Autoradio - 12 V:n pistorasia (enint. 120 W)
127, 5
Takalasin huur teenpoisto - ABS-järjestelmä - Moottorin jäähdytyspuhallinryhmä - Etu- ja takalasin pyyhkimet
ja pesimet - Ohjaustehostin - Keskuslukitus - Ilmastointi - Lämmitys - Sähkötoimiset lasinnostimet -Nopeusmittari - Kierroslukumittari - Kauko-ohjain - Peruutusvalo
1315Tu r v a tyyny - Polttonesteen ruiskutusjärjestelmä - 2 Tronic-vaihteisto - Mittaristo - Kierroslukumittari - LED-huomiovalot
147, 5Ilmastointi - Lämmitys
15 *40
Autoradio - 12 V pistorasia - Etu- ja takalasin pyyhkimet ja pesimet - Ohjaustehostin - ABS/ESP-järjestelmät -Moottorin jäähdytyspuhallinryhmä
16 * 30Lasinnostimet
17 *40Ilmastointi - Lämmitys

i
74Hyödyllisiä tietoja

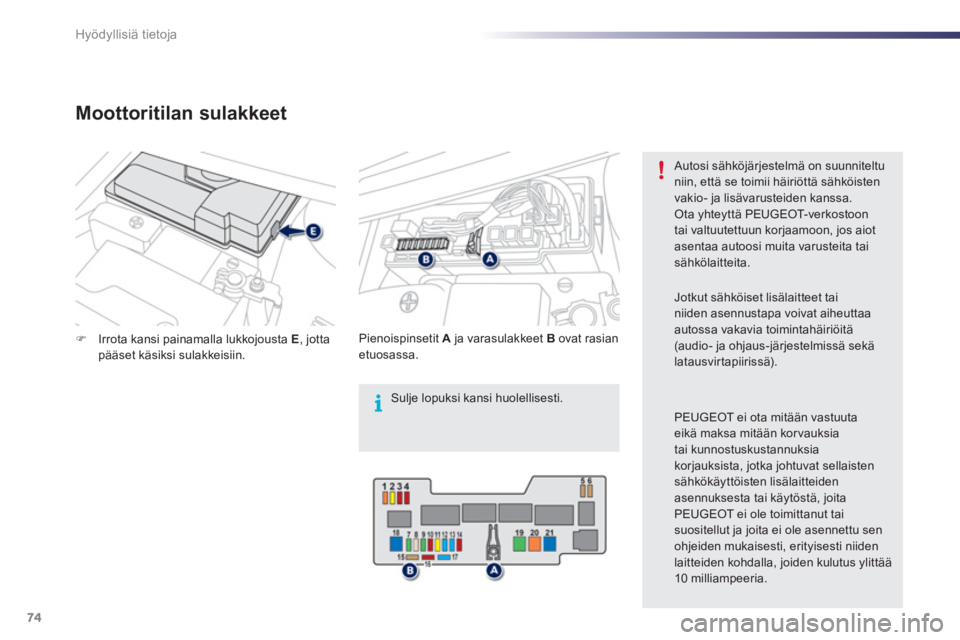

)Irrota kansi painamalla lukkojousta E, jottapääset käsiksi sulakkeisiin.

Pienoispinsetit
A
ja varasulakkeet B
ovat rasianetuosassa.

Autosi sähköjärjestelmä on suunniteltu niin, että se toimii häiriöttä sähköistenvakio- ja lisävarusteiden kanssa.Ota yhteyttä PEUGEOT-ver ko sto o n
tai valtuutettuun korjaamoon, jos aiotasentaa autoosi muita varusteita taisähkölaitteita.
Jotkut sähköiset lisälaitteet tai niiden asennustapa voivat aiheuttaa autossa vakavia toimintahäiriöitä(audio- ja ohjaus-järjestelmissä sekälatausvirtapiirissä).
PEUGEOT ei ota mitään vastuuta
eikä maksa mitään korvauksia tai kunnostuskustannuksiakorjauksista, jotka johtuvat sellaisten sähkökäyttöisten lisälaitteiden asennuksesta tai käytöstä, joitaPEUGEOT ei ole toimittanut tai suositellut ja joita ei ole asennettu sen ohjeiden mukaisesti, erityisesti niidenlaitteiden kohdalla, joiden kulutus ylittää10 milliampeeria.
Moottoritilan sulakkeet
Sulje lopuksi kansi huolellisesti.

9
75 Hyödyllisiä tietoja

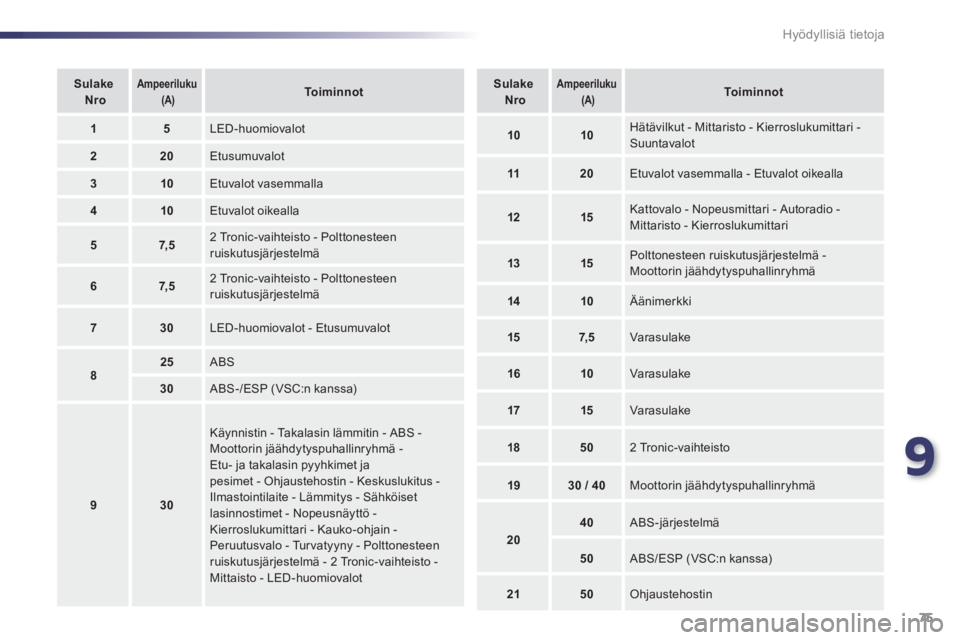

SulakeNroAmpeeriluku(A)To i m i n n ot
15 LED-huomiovalot
220
Etusumuvalot
310
Etuvalot vasemmalla
410
Etuvalot oikealla
57,5
2 Tronic-vaihteisto - Polttonesteenruiskutusjärjestelmä
67, 5
2 Tronic-vaihteisto - Polttonesteenruiskutusjärjestelmä


730
LED-huomiovalot - Etusumuvalot
825
ABS
30
ABS-/ESP (VSC:n kanssa)
930

Käynnistin - Takalasin lämmitin - ABS - Moottorin jäähdytyspuhallinryhmä -Etu- ja takalasin pyyhkimet ja pesimet - Ohjaustehostin - Keskuslukitus -Ilmastointilaite - Lämmitys - Sähköisetlasinnostimet - Nopeusnäyttö -Kierroslukumittari - Kauko-ohjain -Peruutusvalo - Turvatyyny - Polttonesteenruiskutusjärjestelmä - 2 Tronic-vaihteisto - Mittaisto - LED-huomiovalot
SulakeNroAmpeeriluku(A)Toiminnot
1010
Hätävilkut - Mittaristo - Kierroslukumittari - Suuntavalot
1120
Etuvalot vasemmalla - Etuvalot oikealla
1215
Kattovalo - Nopeusmittari - Autoradio - Mittaristo - Kierroslukumittari
1315
Polttonesteen ruiskutusjärjestelmä - Moottorin jäähdytyspuhallinryhmä
1410 Äänimerkki
157, 5
Varasulake
1610 Varasulake
1715
Varasulake
1850 2 Tronic-vaihteisto
1930 / 40
Moottorin jäähdytyspuhallinryhmä
20
40 ABS-järjestelmä
50 ABS/ESP (VSC:n kanssa)
2150 Ohjaustehostin

76Hyödyllisiä tietoja
Yhdistä punainen johto epäkunnossa
olevan akun A(+)-napaan ja sen jälkeen
vara-akun B(+)-napaan.) Kytke vihreän tai mustan kaapelin toinen pää vara-akun B
miinusnapaan (-).
Käynnistys lisäakulla
)Kytke vihreän tai mustan kaapelin toinen
pää maadoituspisteeseen C
autosi runkoon(moottorin tuki). )Käynnistä auto, anna moottorin käydä. )Odota, että moottori käy tasaistajoutokäyntiä, ennen kuin irrotat kaapelit.






Akku
To i m i n t a o hjeet, joilla ladataan purkautunut akku
tai käynnistetään moottori toisella akulla.

Akku sijaitsee konepellin alla. Pääset siihen käsiksi seuraavasti: )avaa konepelti sisäpuolella olevan vivun avulla, sitten ulkopuolen vivulla)kiinnitä konepellin tukivarsi )irrota muovisuojus, jotta saat esiin (+) -navan.
Akun sijainti

9
77 Hyödyllisiä tietoja
Akun lataaminen
akkulaturilla
)Irrota akku autosta.
)Noudata akkulaturin valmistajan antamaa käyttöohjetta.)Kytke akun kaapelit aloittaenmiinusnavasta (-). )Tarkista, että navat ja liitinkengät ovatpuhtaat. Jos niissä on (valkoinen tai
vihertävä) sulfaattikerros, ne täytyy irrottaaja puhdistaa.












Akut sisältävät myrkyllisiä aineita, kuten rikkihappoa ja lyijyä. Akut on hävitettävä lain määräämien sääntöjen mukaisesti,eikä niitä missään tapauksessa saa heittää pois talousjätteen mukana. Vie käytetyt paristot ja akut niilletarkoitettuun keräyspisteeseen.
Älä käynnistä auton moottoriatyöntämällä, jos autossa on 2 Tronic-vaihteisto.

Suosittelemme akun napojen irrottamista, jos auto on käyttämättömänä yli kuukauden.


Älä käännä napaisuutta päinvastaiseksija käytä ainoastaan 12 V:n laturia.
Älä irrota kaapelikenkiä moottorin käydessä.
Kytke akku lataukseen vasta, kunmolemmat kaapelikengät on irrotettu.

78Hyödyllisiä tietoja
Ennen irrottamista
Ennen kuin irrotat akun, on odotettavakaksi minuuttia virran katkaisun jälkeen.
Sulje ikkunat ja ovet ennen akun irrottamista.

Takaisin kiinnityksen jälkeen

Kun kytket sytytysvirran ensimmäisen kerran
akun napojen takaisin kiinnityksen jälkeen,
odota 1 minuutti ennen k
äynnistämistä. Autonelektroniset laitteet alustetaan tällöin. Jostästä huolimatta ilmenee häiriöitä, ota yhteys PEUGEOT-verkostoon tai valtuutettuunkorjaamoon.
Katso lisätietoja kyseisestä kappaleesta ja alusta itse uudelleen:


- kauko-ohjain

- autoradio.
