2012 PEUGEOT 107 Instruksjoner for bruk (in Norwegian)

9

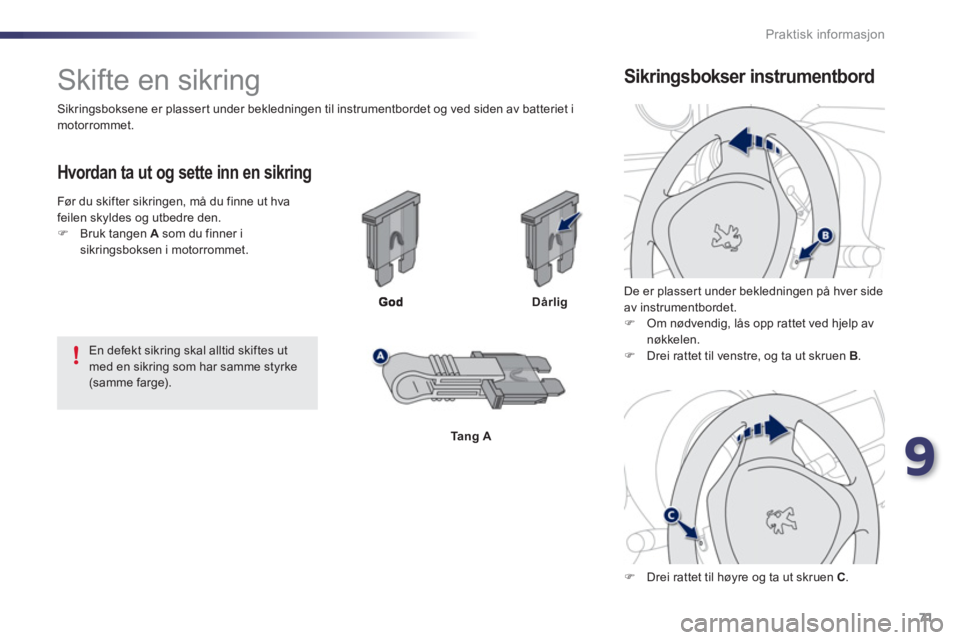

71 Praktisk informasjon




















Skifte en sikring

Hvordan ta ut og sette inn en sikring
Dårlig
Tang A


De er plasser t under bekledningen på hver side av instrumentbordet. )
Om nødvendig, lås opp rattet ved hjelp av nøkkelen.)
Drei rattet til venstre, og ta ut skruen B.
)
Drei rattet til høyre og ta ut skruen C
.

En defekt sikring skal alltid skiftes utmed en sikring som har samme styrke (samme farge).


Sikringsbokser instrumentbord

Sikringsboksene er plassert under bekledningen til instrumentbordet og ved siden av batteriet i motorrommet.

Før du skifter sikrin
gen, må du finne ut hva
feilen skyldes og utbedre den. )Bruk tangen A som du finner i sikringsboksen i motorrommet.

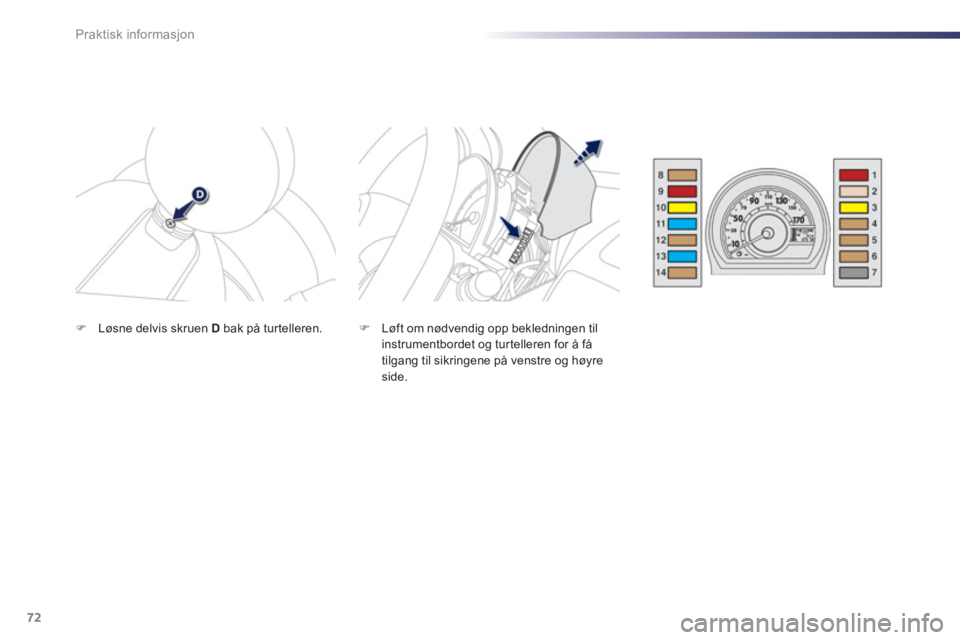

72Praktisk informasjon
) Løft om nødvendig opp bekledningen til
instrumentbordet og tur telleren for å få
tilgang til sikringene på venstre og høyre side.

)Løsne delvis skruen D
bak på turtelleren.

9
73 Praktisk informasjon
*
Sikringer bak instrumentbordet. For å skifte dem ut, kontakt et PEUGEOT-verksted eller et kvalifisert verksted.
Sikring nr.Styrke (A)Funksjoner
110Bremselys - ABS -Girkasse 2 Tronic
225Sentrallås - Fjernkontroll
320 Avising av bakrute
47, 5Baklys - Skiltlys - Instrumentbord - Display- Regulering av frontlykter - Kjørelys med LED - Paklys
57,5Diagnosekontakt
67, 5Girkasse 2 TronicTåkebaklys - ESP- Kjørelys med LED -Instrumentbord - Tur teller -
7-Ikke i bruk
87,5
ABS/ESP- Servostyring - Kjøleviftegruppe
910Ryggelys - Sentrallås - El-vindusheiser - Avising av bakrute - Speedometer - Klimaanlegg - Varme -Tur teller - Fjernkontroll
1020Vindusvisker og vindusspyler foran og bak
1115Bilradio - 12V kontakt (maks. 120 W)
127, 5
Avising bakrute - ABS - Kjøleviftegruppe - Vindusviskere og vindusspyler foran og bak - Ser vostyring -
Sentrallås - Klimaanlegg- Oppvarming -El-vindusheis - Speedometer - Tur teller - Fjernkontroll - Ryggelys
1315Kollisjonspute - innsprøytningssystem drivstoff - Girkasse 2 Tronic - Instrumentbord - Turteller - Kjørelys med LED
147, 5Klimaanlegg - Oppvarming
15 *40Bilradio, 12 V-kontakt - Vindusvisker og vindusspyler foran og bak - Servostryring - ABS/ESP - Kjøleviftegruppe
16 * 30Vindsheiser
17 *40Klimaanlegg - Oppvarming

i

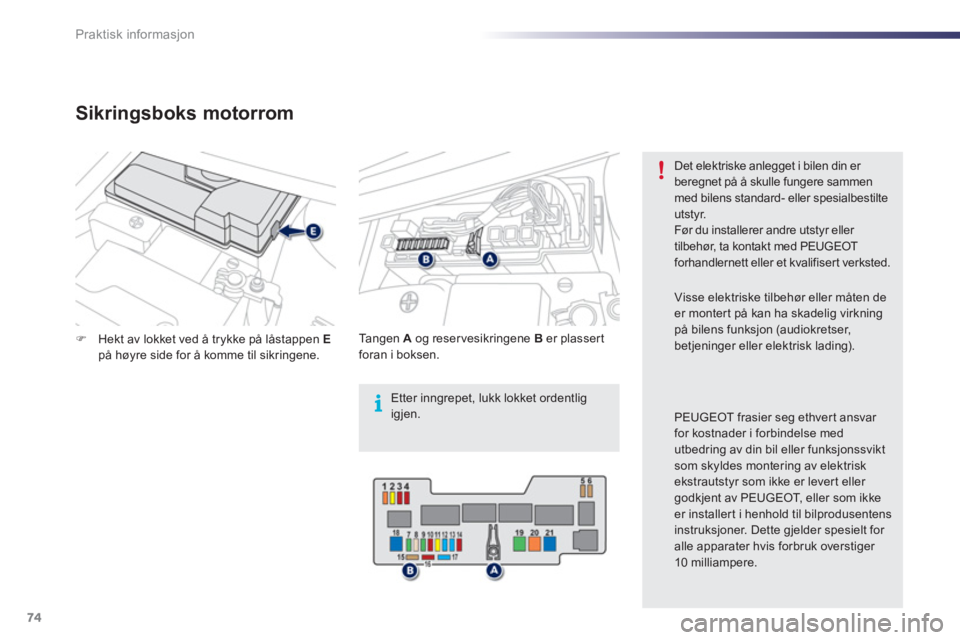

74Praktisk informasjon
)Hekt av lokket ved å trykke på låstappen Epå høyre side for å komme til sikringene.
Ta n
gen Aog reservesikringene B
er plassert
foran i boksen.
Det elektriske anlegget i bilen din er beregnet på å skulle fungere sammenmed bilens standard- eller spesialbestilte utstyr.
Før du installerer andre utstyr eller tilbehør, ta kontakt med PEUGEOTforhandlernett eller et kvalifisert verksted.
Visse elektriske tilbehør eller måten deer montert på kan ha skadelig virkningpå bilens funksjon (audiokretser,betjeninger eller elektrisk lading).
PEUGEOT frasier seg ethvert ansvar
for kostnader i forbindelse medutbedring av din bil eller funksjonssvikt som skyldes montering av elektriskekstrautstyr som ikke er levert eller godkjent av PEUGEOT, eller som ikkeer installert i henhold til bilprodusentens instruksjoner. Dette gjelder spesielt for alle apparater hvis forbruk overstiger10 milliampere.
Sikringsboks motorrom
Etter inngrepet, lukk lokket ordentlig igjen.

9
75 Praktisk informasjon
Sikringnr.Styrke(A)Funksjoner
15 Kjørelys med LED
220 Tå ke lykter foran
310
Venstre lykt foran
410
Høyre lykt foran
57, 5 Girkasse 2 Tronic - Innsprøytningssystemdrivstoff
67, 5
Girkasse 2 Tronic - Innsprøytningssystemdrivstoff

730 Kjørelys med LED - Tåkelykter foran
825
ABS
30
ABS/ESP (med VSC)
930

Star ter - Avising bakrute3 - ABS - Kjøleviftegruppe - Vindusvisker og spyler væske foran og bak - Ser vostyring -Sentrallås - Klimaanlegg - El-vindusheiser -Speedometer - Turteller - Fjernkontroll -Ryggelys - Kollisjonspute - Innsprøytningssystemdrivstoff Girkasse 2 Tronic -Intstrumentbord -Kjørelys med LED
Sikringnr.Styrke(A)Funksjoner
1010 Nødlys - Instrumentbord - Blinklys
1120
Venstre frontlys - Høyre frontlys
1215
Taklampe - Speedometer - Bilradio -
Instrumentbord - Turteller
1315
Insprøytningssystem drivstoff
1410
Horn
157, 5 Ekstrasikring
1610
Ekstrasikring
1715 Ekstrasikring
1850 Girkasse 2 Tronic
1930/40
Kjøleviftegruppe
20
40 ABS
50 ABS/ESP (med VSC)
2150 Servostyring

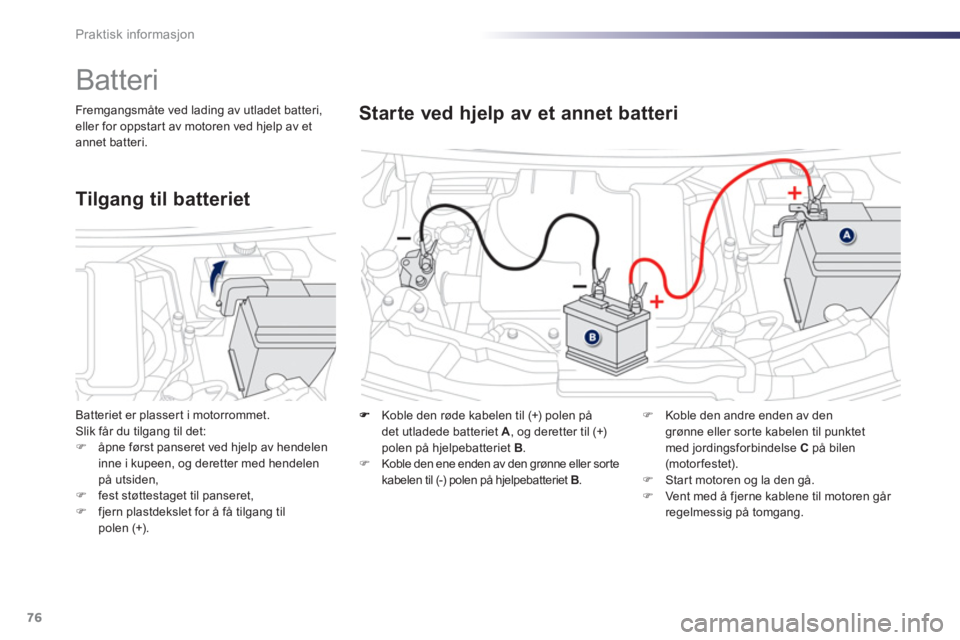

76Praktisk informasjon
Koble den røde kabelen til (+) polen på
det utladede batteriet A, og deretter til (+)polen på hjelpebatteriet B.)
Koble den ene enden av den grønne eller sortekabelen til (-) polen på hjelpebatteriet B.
Starte ved hjelp av et annet batteri
)Koble den andre enden av den
grønne eller sorte kabelen til punktet med jordingsforbindelse C
på bilen (motorfestet). )Star t motoren og la den gå. )Vent med å fjerne kablene til motoren går regelmessig på tomgang.






Batteri
Fremgangsmåte ved lading av utladet batteri, eller for oppstar t av motoren ved hjelp av etannet batteri.
Batteriet er plasser t i motorrommet.
Slik får du til
gang til det: )åpne først panseret ved hjelp av hendelen inne i kupeen, og deretter med hendelen på utsiden,)fest støttestaget til panseret,)fjern plastdekslet for å få tilgang tilpolen (+).

Tilgang til batteriet

9

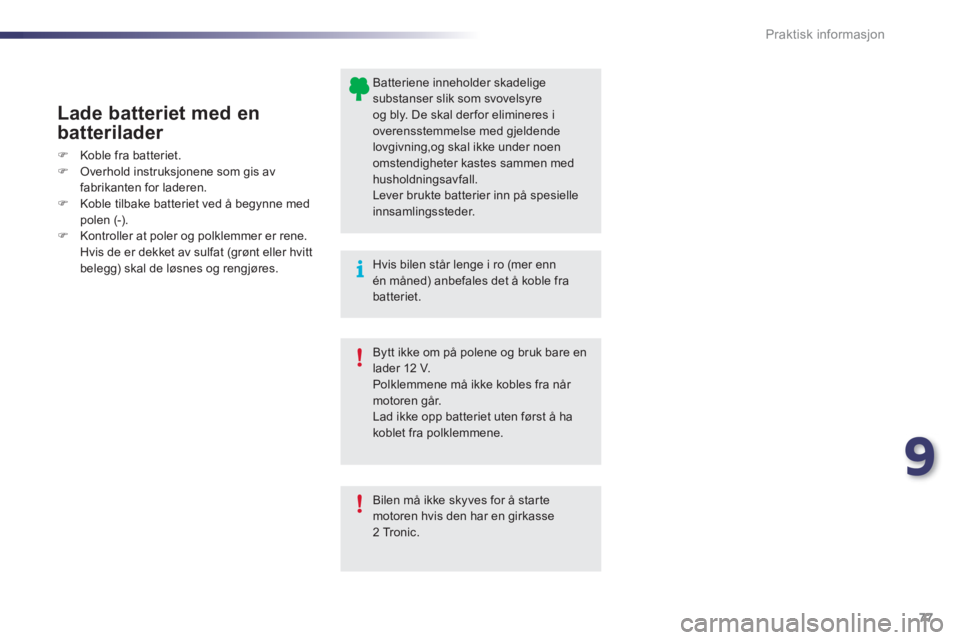

77 Praktisk informasjon









Lade batteriet med en
batterilader
)Koble fra batteriet.
)Overhold instruksjonene som gis av fabrikanten for laderen.)Koble tilbake batteriet ved å begynne med polen (-).)Kontroller at poler og polklemmer er rene. Hvis de er dekket av sulfat (grønt eller hvitt
belegg) skal de løsnes og rengjøres.
Batteriene inneholder skadeligesubstanser slik som svovelsyreog bly. De skal der for elimineres i overensstemmelse med gjeldendelovgivning,og skal ikke under noen omstendigheter kastes sammen med husholdningsavfall. Lever brukte batterier inn på spesielle innsamlingssteder.
Bilen må ikke skyves for å star te motoren hvis den har en girkasse2 Tronic.


Hvis bilen står lenge i ro (mer ennén måned) anbefales det å koble frabatteriet.


Bytt ikke om på polene og bruk bare en lader 12 V.
Polklemmene må ikke kobles fra når motoren går.
Lad ikke opp batteriet uten først å hakoblet fra polklemmene.

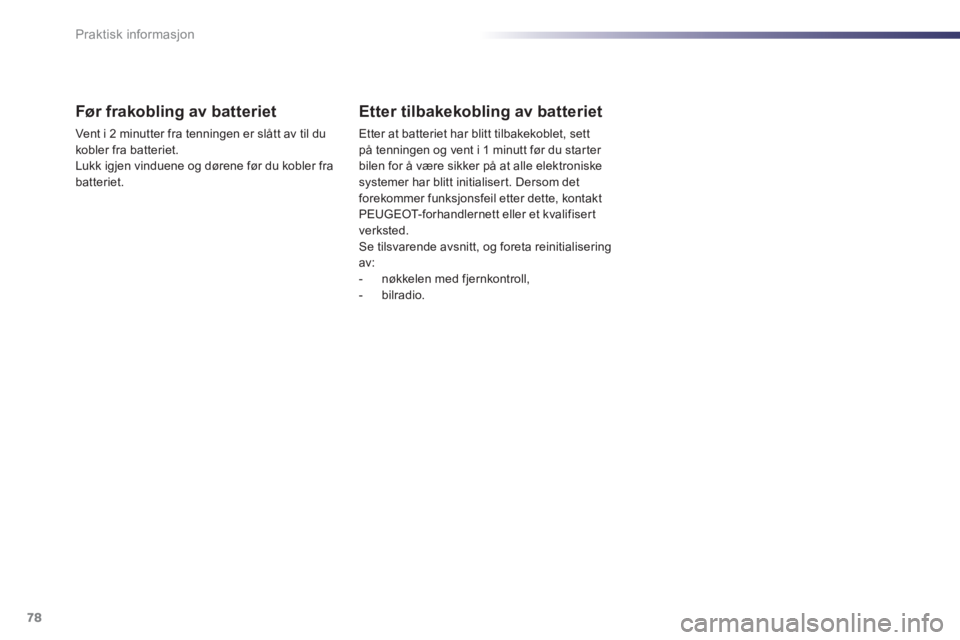

78Praktisk informasjon
Før frakobling av batteriet
Vent i 2 minutter fra tenningen er slått av til du
kobler fra batteriet.
Lukk i
gjen vinduene og dørene før du kobler fra batteriet.

Etter tilbakekobling av batteriet

Etter at batteriet har blitt tilbakekoblet, sett
på tenningen og vent i 1 minutt før du starter
bilen for å være sikker på at alle elektroniske
systemer har blitt initialisert. Dersom det forekommer funksjonsfeil etter dette, kontakt PEUGEOT-forhandlernett eller et kvalifisert
verksted.
Se tilsvarende avsnitt, og foreta reinitialiseringav:


- nøkkelen med fjernkontroll,

- bilradio.
