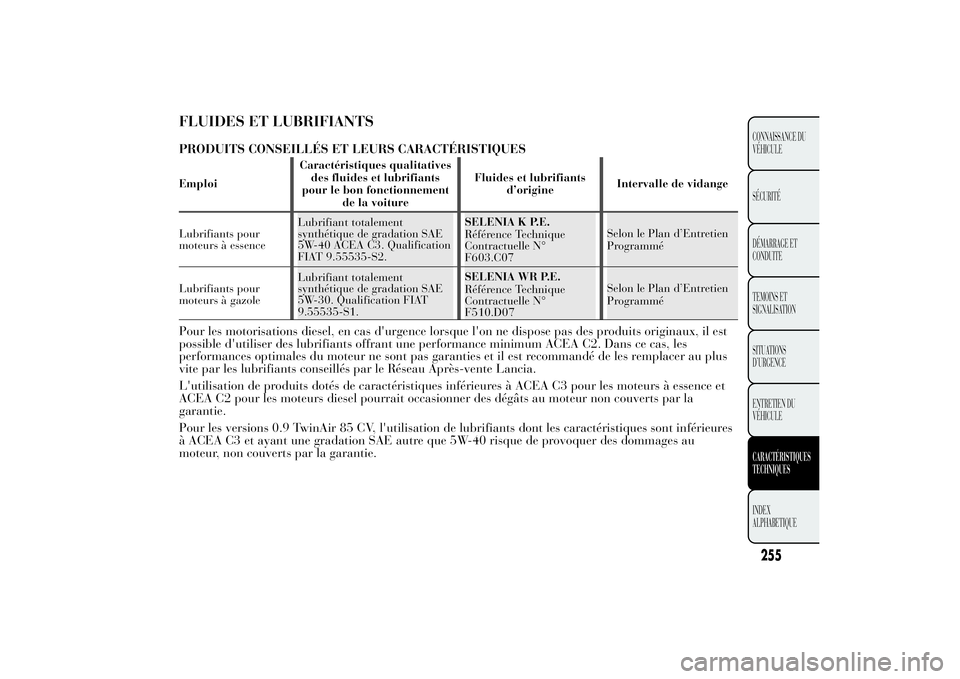

Page 257 of 307

FLUIDES ET LUBRIFIANTSPRODUITS CONSEILLÉS ET LEURS CARACTÉRISTIQUESEmploiCaractéristiques qualitatives
des fluides et lubrifiants
pour le bon fonctionnement
de la voitureFluides et lubrifiants
d’origineIntervalle de vidange
Lubrifiants pour
moteurs à essenceLubrifiant totalement
synthétique de gradation SAE
5W-40 ACEA C3. Qualification
FIAT 9.55535-S2.SELENIA K P.E.
Référence Technique
Contractuelle N°
F603.C07Selon le Plan d’Entretien
Programmé
Lubrifiants pour
moteurs à gazoleLubrifiant totalement
synthétique de gradation SAE
5W-30. Qualification FIAT
9.55535-S1.SELENIA WR P.E.
Référence Technique
Contractuelle N°
F510.D07Selon le Plan d’Entretien
ProgramméPour les motorisations diesel, en cas d'urgence lorsque l'on ne dispose pas des produits originaux, il est
possible d'utiliser des lubrifiants offrant une performance minimum ACEA C2. Dans ce cas, les
performances optimales du moteur ne sont pas garanties et il est recommandé de les remplacer au plus
vite par les lubrifiants conseillés par le Réseau Après-vente Lancia.
L'utilisation de produits dotés de caractéristiques inférieures à ACEA C3 pour les moteurs à essence et
ACEA C2 pour les moteurs diesel pourrait occasionner des dégâts au moteur non couverts par la
garantie.
Pour les versions 0.9 TwinAir 85 CV, l'utilisation de lubrifiants dont les caractéristiques sont inférieures
à ACEA C3 et ayant une gradation SAE autre que 5W-40 risque de provoquer des dommages au
moteur, non couverts par la garantie.
255CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE
Page 258 of 307

EmploiCaractéristiques qualitatives
des fluides et lubrifiants pour
le bon fonctionnement de la
voitureFluides et lubrifiants
d’origineApplications
Lubrifiants et
graisses pour la
transmission du
mouvementLubrifiant synthétique de
gradation SAE 75W.
Qualification FIAT
9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Référence Technique
Contractuelle N°
F002.F10B.V. mécanique et
différentiel
Graisse au bisulfure de
molybdène pour des
températures d'utilisation
élevées. Consistance NL.G.I.
1-2. Qualification FIAT 9.55580TUTELA ALL STAR
Référence Technique
Contractuelle N°
F702.G07Joints homocinétiques côté
roue
Graisse spécifique pour joints
homocinétiques à faible
coefficient de frottement.
Consistance NL.G.I. 0-1.
Qualification FIAT 9.55580TUTELA STAR 700
Référence Technique
Contractuelle N°
F701.C07Joints homocinétiques côté
différentiel
Liquide pour freinsFluide synthétique pour circuits
frein et embrayage. Conforme
aux spécifications : FMVSS n°
116 DOT 4, ISO 4925 SAE J
1704. Qualification FIAT
9.55597TUTELA TOP 4
Référence Technique
Contractuelle N°
F001.A93Freins hydrauliques et
commandes hydrauliques
embrayage
256
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

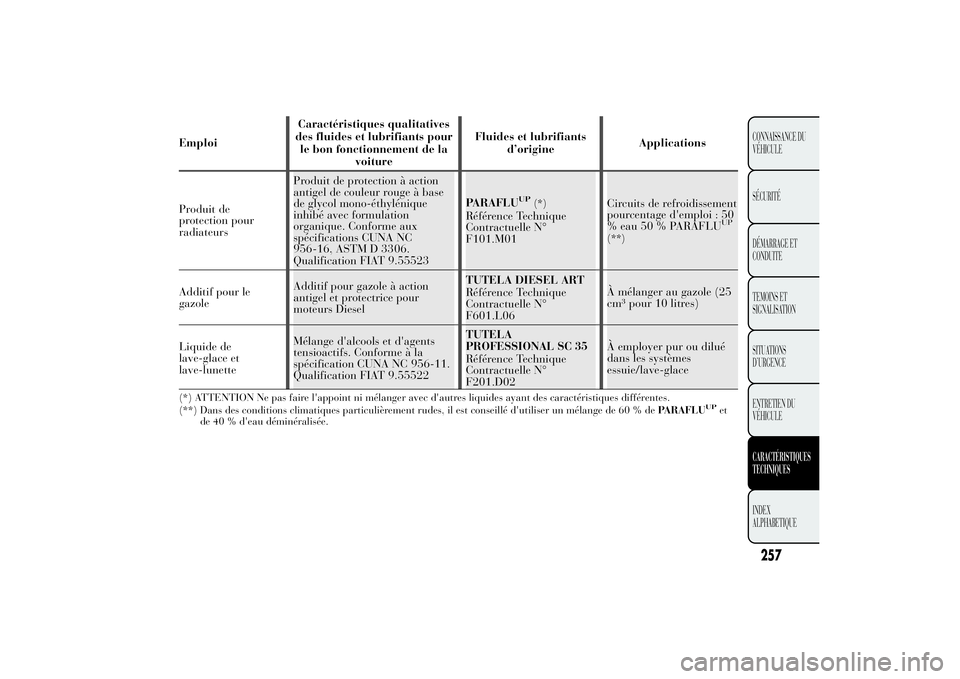

Page 259 of 307

EmploiCaractéristiques qualitatives
des fluides et lubrifiants pour
le bon fonctionnement de la
voitureFluides et lubrifiants
d’origineApplications
Produit de
protection pour
radiateursProduit de protection à action
antigel de couleur rouge à base
de glycol mono-éthylénique
inhibé avec formulation
organique. Conforme aux
spécifications CUNA NC
956-16, ASTM D 3306.
Qualification FIAT 9.55523PARAFLU
UP
(*)
Référence Technique
Contractuelle N°
F101.M01Circuits de refroidissement
pourcentage d'emploi : 50
% eau 50 % PARAFLU
UP
(**)
Additif pour le
gazoleAdditif pour gazole à action
antigel et protectrice pour
moteurs DieselTUTELA DIESEL ART
Référence Technique
Contractuelle N°
F601.L06À mélanger au gazole (25
cm³ pour 10 litres)
Liquide de
lave-glace et
lave-lunetteMélange d'alcools et d'agents
tensioactifs. Conforme à la
spécification CUNA NC 956-11.
Qualification FIAT 9.55522TUTELA
PROFESSIONAL SC 35
Référence Technique
Contractuelle N°
F201.D02À employer pur ou dilué
dans les systèmes
essuie/lave-glace(*) ATTENTION Ne pas faire l'appoint ni mélanger avec d'autres liquides ayant des caractéristiques différentes.
(**) Dans des conditions climatiques particulièrement rudes, il est conseillé d'utiliser un mélange de 60 % dePARAFLU
UP
et
de 40 % d'eau déminéralisée.
257CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE
Page 260 of 307

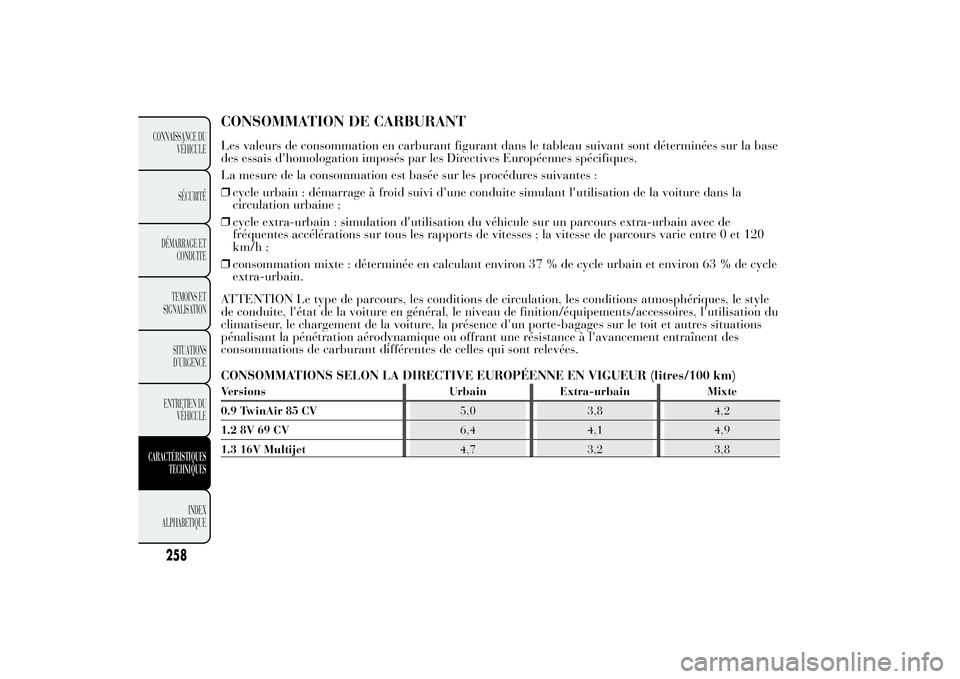

CONSOMMATION DE CARBURANTLes valeurs de consommation en carburant figurant dans le tableau suivant sont déterminées sur la base
des essais d'homologation imposés par les Directives Européennes spécifiques.
La mesure de la consommation est basée sur les procédures suivantes :
❒cycle urbain : démarrage à froid suivi d'une conduite simulant l'utilisation de la voiture dans la
circulation urbaine ;
❒cycle extra-urbain : simulation d'utilisation du véhicule sur un parcours extra-urbain avec de
fréquentes accélérations sur tous les rapports de vitesses ; la vitesse de parcours varie entre 0 et 120
km/h ;
❒consommation mixte : déterminée en calculant environ 37 % de cycle urbain et environ 63 % de cycle
extra-urbain.
ATTENTION Le type de parcours, les conditions de circulation, les conditions atmosphériques, le style
de conduite, l'état de la voiture en général, le niveau de finition/équipements/accessoires, l'utilisation du
climatiseur, le chargement de la voiture, la présence d'un porte-bagages sur le toit et autres situations
pénalisant la pénétration aérodynamique ou offrant une résistance à l'avancement entraînent des
consommations de carburant différentes de celles qui sont relevées.
CONSOMMATIONS SELON LA DIRECTIVE EUROPÉENNE EN VIGUEUR (litres/100 km)Versions Urbain Extra-urbain Mixte
0.9 TwinAir 85 CV5,0 3,8 4,2
1.2 8V 69 CV6,4 4,1 4,9
1.3 16V Multijet4,7 3,2 3,8
258
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Page 261 of 307
ÉMISSIONS DE CO
2
Les valeurs d'émission de CO
2figurant dans le tableau ci-dessous, correspondent à la consommation
mixte.
Versions Émissions de CO
2selon la directive européenne en vigueur (g/km)
0.9 TwinAir 85 CV99
1.2 8V 69 CV115
1.3 16V Multijet99
259CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE
Page 262 of 307

DISPOSITIONS POUR LE TRAITEMENT DU VÉHICULE EN FIN DE CYCLEDepuis des années, Lancia est engagée dans la protection et le respect de l’environnement par le biais de
l’amélioration continue des processus de production et la réalisation de produits de plus en plus «
éco-compatibles ». Pour assurer au client le meilleur service possible dans le respect des normes
environnementales et en réponse aux obligations de la Directive européenne 2000/53/EC sur les
véhicules en fin de cycle, Lancia offre la possibilité à ses clients de se séparer de leur véhicule (*) en fin
de cycle sans coûts supplémentaires.
La Directive européenne prévoit en effet que la remise du véhicule se fasse sans que le dernier détenteur
ou propriétaire du véhicule n’ait de frais à payer à cause de sa valeur de marché nulle ou négative. En
particulier, dans la quasi-totalité des pays de l’Union européenne, jusqu’au 1er janvier 2007, le retrait à
coût zéro ne se fait que pour les véhicules immatriculés à partir du 1er juillet 2002, tandis qu’à partir
de 2007, le retrait à coût zéro se fera indépendamment de l’année d’immatriculation, à condition que le
véhicule contienne ses composants essentiels (en particulier moteur et carrosserie) et soit dénué de
déchets ajoutés.
Pour restituer votre véhicule en fin de cycle sans frais supplémentaire, vous pouvez vous adresser soit à
l'un de nos concessionnaires soit à un centre de récolte et de démolition agréé par Lancia. Ces centres
ont été minutieusement sélectionnés afin de garantir un service respectant des normes de qualité
standard pour la collecte, le traitement et le recyclage des véhicules mis au rebut, dans le respect de
l’environnement.
Vous pouvez trouver des informations sur les centres de démolition et de récolte, soit auprès du réseau
de concessionnaires Lancia, soit en appelant le numéro vert 00800 526242 00, soit en consultant le site
Internet Lancia.
(*) Véhicule pour le transport de passagers doté au maximum de neuf places, pour un poids total
autorisé de 3,5 t
260
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Page 263 of 307

SOMMAIRE
PRÉSENTATION .....................................................263
CONSEILS.............................................................263
CARACTÉRISTIQUES TECHNIQUES ..................265
Haut-parleurs équipement Audio de base ...............265
Haut-parleurs équipement 360° HI-FI MUSIC .......265
GUIDE DE CONSULTATION RAPIDE ....................266
Fonctions générales ................................................267
Fonctions radio ......................................................268
Fonctions CD .........................................................268
Fonctions Media Player (uniquement avec
Blue&Me™) .........................................................269
COMMANDES AU VOLANT ..................................270
GÉNÉRALITÉS .......................................................272
FONCTIONS ET RÉGLAGES ..................................273
ALLUMAGE DE L'AUTORADIO ..........................273
ARRÊT DE L'AUTORADIO...................................273
SÉLECTION DES FONCTIONS RADIO ................273
SÉLECTION FONCTION CD ................................274
FONCTION MÉMOIRE SOURCE AUDIO ..............274
RÉGLAGE VOLUME ............................................274
FONCTION MUTE/PAUSE....................................274
RÉGLAGES AUDIO...............................................274
RÉGLAGE TONS (graves/aigus) ...........................275
RÉGLAGE BALANCE ...........................................275
RÉGLAGE FADER ................................................276
FONCTION LOUDNESS .......................................276
FONCTION EQ .....................................................276
FONCTION USER EQ SETTINGS ........................277
MENU....................................................................277
Fonction AF SWITCHING ....................................278Fonction TRAFFIC INFORMATION ......................278
Fonction REGIONAL MODE ................................279
Fonction MP3 DISPLAY ........................................280
Fonction SPEED VOLUME ..................................280
Fonction RADIO ON VOLUME .............................280
Fonction SPEECH VOLUME ................................281
Fonction AUX OFFSET ........................................281
Fonction RADIO OFF ...........................................282
Fonction SYSTEM RESET .....................................282
PRÉ-ÉQUIPEMENT TÉLÉPHONE .......................282
PROTECTION ANTIVOL ......................................282
RADIO (TUNER) .....................................................284
INTRODUCTION...................................................284
SÉLECTION DE LA BANDE DE FRÉQUENCE ....284
TOUCHES DE PRÉSÉLECTION...........................284
MÉMORISATION DERNIÈRE STATION
ÉCOUTÉE .............................................................285
RECHERCHE AUTOMATIQUE.............................285
RECHERCHE MANUELLE...................................285
FONCTION AUTOSTORE ....................................285
RÉCEPTION MESSAGE D'ALARME ....................286
FONCTION EON (Enhanced Other Network) ........286
ÉMETTEURS STÉRÉOPHONIQUES ....................286
LECTEUR CD .........................................................287
INTRODUCTION...................................................287
SÉLECTION LECTEUR CD ..................................287
INTRODUCTION/ÉJECTION CD ..........................287
INDICATIONS ÉCRAN ..........................................288
SÉLECTION PISTE (avance/retour) .....................288
AVANCE RAPIDE/RETOUR RAPIDE DES
PISTES ..................................................................288
261
AUTORADIO
Page 264 of 307

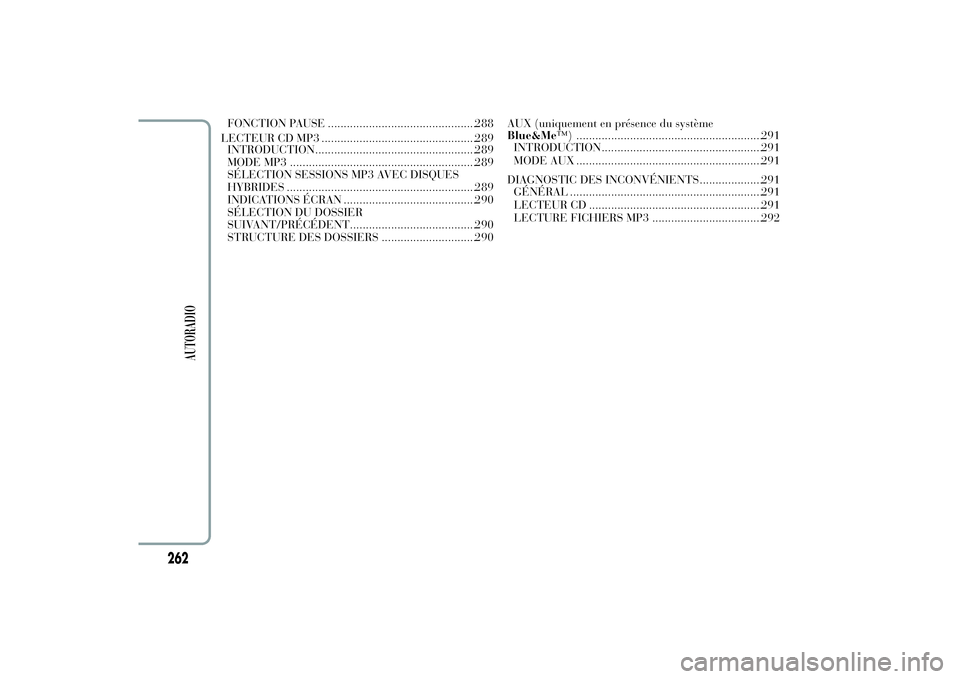

FONCTION PAUSE ...............................................288
LECTEUR CD MP3 .................................................289
INTRODUCTION...................................................289
MODE MP3 ...........................................................289
SÉLECTION SESSIONS MP3 AVEC DISQUES
HYBRIDES ............................................................289
INDICATIONS ÉCRAN ..........................................290
SÉLECTION DU DOSSIER
SUIVANT/PRÉCÉDENT........................................290
STRUCTURE DES DOSSIERS ..............................290AUX (uniquement en présence du système
Blue&Me™) ...........................................................291
INTRODUCTION...................................................291
MODE AUX ...........................................................291
DIAGNOSTIC DES INCONVÉNIENTS ....................291
GÉNÉRAL .............................................................291
LECTEUR CD .......................................................291
LECTURE FICHIERS MP3 ...................................292
262
AUTORADIO
