2012 Lancia Ypsilon Notice d'entretien (in French)

TOIT OUVRANT(pour les versions/marchés qui le prévoient)
Le toit ouvrant panoramique vitré est composé de
deux panneaux de verre dont l'un fixe à l'arrière
et l'autre mobile à l'avant. Ils sont équipés de
deux pare-soleils (à l'avant et à l'arrière)
actionnables manuellement. Quand le toit est
fermé, les pare-soleils peuvent être placés dans
n'importe quelle position.
Pour ouvrir les pare-soleils, saisir la poignée A fig.
53 et l'accompagner dans le sens indiqué par la
flèche jusqu'à la position souhaitée. Pour les
fermer, effectuer les mêmes opérations en sens
inverse.
Le toit ouvrant ne fonctionne que lorsque la clé de
contact est sur la position MAR.
Les commandes B et C fig. 53 situées sur la
platine du plafonnier avant commandent les
fonctions d'ouverture/fermeture du toit ouvrant.
Ouverture
Appuyer sur le bouton C et le maintenir enfoncé,
le panneau de la vitre avant se mettra en position
« spoiler ».
En appuyant à nouveau sur le bouton plus d'une
demi-seconde, on déclenche le mouvement de
la vitre du toit, qui continue automatiquement
jusqu'en position intermédiaire (position «
Comfort »).
fig. 53
L0F0152
71CONNAISSANCE DU
VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

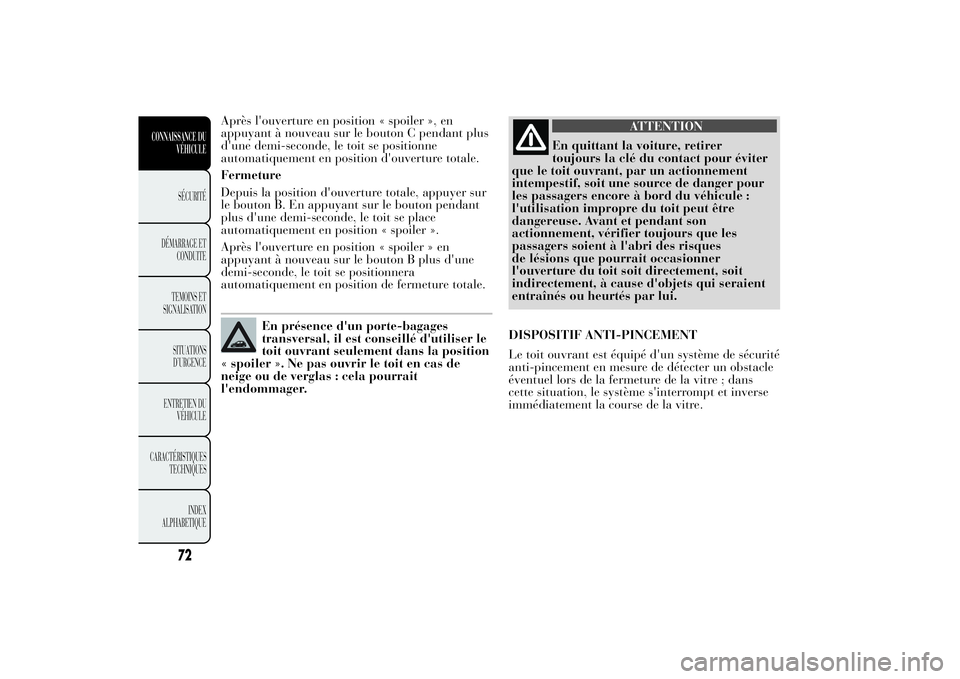

Après l'ouverture en position « spoiler », en
appuyant à nouveau sur le bouton C pendant plus
d'une demi-seconde, le toit se positionne
automatiquement en position d'ouverture totale.
Fermeture
Depuis la position d'ouverture totale, appuyer sur
le bouton B. En appuyant sur le bouton pendant
plus d'une demi-seconde, le toit se place
automatiquement en position « spoiler ».
Après l'ouverture en position « spoiler » en
appuyant à nouveau sur le bouton B plus d'une
demi-seconde, le toit se positionnera
automatiquement en position de fermeture totale.
En présence d'un porte-bagages
transversal, il est conseillé d'utiliser le
toit ouvrant seulement dans la position
« spoiler ». Ne pas ouvrir le toit en cas de
neige ou de verglas : cela pourrait
l'endommager.
ATTENTION
En quittant la voiture, retirer
toujours la clé du contact pour éviter
que le toit ouvrant, par un actionnement
intempestif, soit une source de danger pour
les passagers encore à bord du véhicule :
l'utilisation impropre du toit peut être
dangereuse. Avant et pendant son
actionnement, vérifier toujours que les
passagers soient à l'abri des risques
de lésions que pourrait occasionner
l'ouverture du toit soit directement, soit
indirectement, à cause d'objets qui seraient
entraînés ou heurtés par lui.
DISPOSITIF ANTI-PINCEMENT
Le toit ouvrant est équipé d'un système de sécurité
anti-pincement en mesure de détecter un obstacle
éventuel lors de la fermeture de la vitre ; dans
cette situation, le système s'interrompt et inverse
immédiatement la course de la vitre.
72
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

MANŒUVRE DE SECOURS
En cas de dysfonctionnement des boutons de
commande, le toit ouvrant peut être manœuvré
manuellement en procédant comme suit :
❒enlever le bouchon de protection situé sur le
revêtement intérieur, entre les deux stores
pare-soleil fig. 54 ;
❒prendre la clé Allen qui est fournie, dans la
trousse à outils qui se trouve dans le coffre
à bagages, ou bien, en fonction des versions,
dans la boîte à gants ;
❒introduire la clé fournie dans le logement A fig.
54 et la tourner dans le sens des aiguilles d'une
montre pour ouvrir le toit ou dans le sens
contraire pour le fermer.PROCÉDURE D'INITIALISATION
Suite à un dysfonctionnement des mouvements
automatiques lors de l'ouverture/fermeture ou
bien après une manœuvre d'urgence (voir la
description du paragraphe précédent), il faut alors
réinitialiser le fonctionnement automatique du
toit ouvrant.
Procéder comme suit :
❒appuyer sur le bouton B en position de
fermeture ;
❒maintenir le bouton B enfoncé : après environ
10 secondes, le toit se déplace par saccades
pour se mettre en position de fermeture. Une
fois que le déplacement est arrivé à terme (toit
fermé), relâcher le bouton B ;
❒tourner la clé de contact sur la position STOP et
la maintenir dans cette position pendant 10
secondes ;
❒tourner la clé de contact sur la position MAR ;
❒appuyer sur le bouton B en position de
fermeture ;
❒maintenir le bouton B enfoncé jusqu'à la
fermeture complète du toit : la procédure
d'initialisation est terminée ;
❒appuyer de nouveau sur le bouton B dans les 3
secondes suivant l'achèvement de la procédure
d'initialisation ;
fig. 54
L0F0299
73CONNAISSANCE DU
VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

❒maintenir le bouton B enfoncé : le toit effectuera
un cycle automatique d'ouverture et fermeture.
Dans le cas contraire, répéter la procédure
depuis le début ;
❒enfin, en maintenant toujours le bouton B
enfoncé, attendre la fermeture complète du toit.
PORTESVERROUILLAGE/DÉVERROUILLAGE
CENTRALISÉ DES PORTES
Verrouillage des portes de l'extérieur
Portes fermées, appuyer sur le bouton
de la
télécommande ou insérer et tourner la pièce
métallique (à l'intérieur de la clé) dans la serrure
de la porte côté conducteur. Le verrouillage
effectif des portes est signalé par l'allumage de la
DEL située sur le bouton
.
Le verrouillage des portes est activé :
❒avec toutes les portes fermées ;
❒avec toutes les portes fermées et le coffre à
bagages ouvert.
Déverrouillage des portes de l'extérieur
Appuyer sur le bouton
de la télécommande ou
insérer et tourner la pièce métallique (à l'intérieur
de la clé) dans la serrure de la porte côté
conducteur.
Verrouillage/Déverrouillage des portes de
l'intérieur
Appuyer sur le bouton. Le bouton est doté
d'une DEL qui indique l'état (portes verrouillées
ou déverrouillées) de la voiture.
DEL allumée : portes verrouillées. Une nouvelle
pression du bouton
entraîne le déverrouillage
centralisé de toutes les portes et l'extinction de
la DEL.
74
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

DEL éteinte : portes déverrouillées. Une nouvelle
pression du bouton
entraîne le verrouillage
centralisé de toutes les portes. Le verrouillage des
portes n'est activé que si toutes les portes sont
bien fermées.
Après avoir verrouillé les portes avec la
télécommande ou le loquet de porte, il ne sera pas
possible de déverrouiller les portes en utilisant le
bouton
.
En cas de coupure d'alimentation électrique
(fusible grillé, batterie débranchée, etc.), il reste
possible d'actionner manuellement le verrouillage
des portes.
ATTENTION Avec la fermeture centralisée
activée, l'actionnement du levier interne
d'ouverture de la porte côté passager provoque le
déverrouillage de cette porte (la DEL reste
allumée). L'actionnement de la poignée interne
d'ouverture de la porte côté conducteur provoque
le déverrouillage de toutes les portes.
ATTENTION Les portes arrière ne peuvent pas
être ouvertes de l'intérieur lorsqu'on actionne
le dispositif de sécurité enfants (voir description
au paragraphe suivant).
DISPOSITIF DE SÉCURITÉ ENFANTS
Il empêche l'ouverture des portes arrière de
l'intérieur.
Le dispositif A fig. 55 peut être activé uniquement
lorsque les portes sont ouvertes :
fig. 55
L0F0080
75CONNAISSANCE DU
VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

❒position 1 - dispositif activé (porte verrouillée) ;
❒position 2 - dispositif désactivé (porte pouvant
être ouverte de l'intérieur).
Le dispositif reste activé même en effectuant le
déverrouillage électrique des portes.
ATTENTION Les portes arrière ne peuvent pas
être ouvertes de l'intérieur lorsqu'on actionne
le dispositif de sécurité enfants.
ATTENTION
Utiliser toujours ce dispositif lorsque
on transporte des enfants. Après
avoir actionné le dispositif sur les deux
portes arrière, en vérifier l'enclenchement
en agissant sur la poignée intérieure
d'ouverture des portes.
DISPOSITIF D'URGENCE DE
VERROUILLAGE DE LA PORTE AVANT CÔTÉ
PASSAGER ET DES PORTES ARRIÈRE
La porte avant côté passager et les portes arrière
sont équipées d'un dispositif permettant de les
verrouiller en l'absence de courant.Dans ce cas, procéder comme suit :
❒insérer la pièce métallique de la clé de contact
dans le logement A fig. 56 (porte avant côté
passager) ou B fig. 55 (portes arrière) ;
❒tourner la clé dans le sens des aiguilles d'une
montre, puis l'extraire du logement A fig. 56
ou B fig. 55.
Le réalignement de la tirette sur les serrures est
possible (uniquement si la charge de la batterie a
été rétablie) en procédant comme suit :
❒pression sur le bouton
de la télécommande ;
❒pression sur le boutonde verrouillage/
déverrouillage des portes ;
❒ouverture au moyen de la clé sur le loquet de la
porte avant ;
❒en tirant la poignée interne de la porte.
fig. 56
L0F0215
76
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Si la sécurité enfants a été insérée et
que la fermeture décrite précédemment
a été effectuée, l'actionnement de la
poignée interne des portes ne permettra pas
d'ouvrir la porte mais provoquera
uniquement le réalignement de la tirette des
serrures. Pour ouvrir la porte, il faudra tirer
la poignée extérieure. L'activation du
verrouillage d'urgence ne désactive pas le
bouton de verrouillage/déverrouillage
centralisé des portes
.
ATTENTION Suite à une déconnexion de la
batterie ou au grillage du fusible de protection, il
est nécessaire d'initialiser le mécanisme
d'ouverture/fermeture des portes en procédant
comme suit :
❒fermer toutes les portes ;
❒appuyer sur le boutonde la télécommande ou
sur le bouton
de verrouillage/déverrouillage
des portes situé sur la planche de bord ;
❒appuyer sur le bouton
de la télécommande ou
sur le bouton
de verrouillage/déverrouillage
des portes situé sur la planche de bord.
LÈVE-VITRES ÉLECTRIQUESLes dispositifs fonctionnent lorsque la clé de
contact est sur MAR et pendant environ trois
minutes après la rotation de la clé de contact en
position STOP ou après l'ouverture de l'une des
portes avant.
Les boutons sont disposés sur la platine des
panneaux de porte (pour les versions/marchés qui
le prévoient) (à partir de la platine de la porte
conducteur, on peut commander toutes les vitres).
Le véhicule est doté d'un dispositif anti-pincement
qui est activé lors de la fermeture des vitres avant
et arrière (pour les versions/marchés qui le
prévoient).
ATTENTION
Une mauvaise utilisation des
lève-vitres électriques peut s'avérer
dangereuse. Avant et pendant
l'actionnement, il faut toujours vérifier que
les passagers ne courent aucun risque dû au
mouvement des vitres, soit directement,
soit indirectement, en cas d'objets
personnels pris dans le mécanisme ou
heurtés par celui-ci. En quittant la voiture,
toujours retirer la clé de contact pour éviter
que les lève-vitres électriques, par un
actionnement intempestif, puissent
constituer un danger pour les passagers
restant à bord.
77CONNAISSANCE DU
VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

COMMANDES
Porte AV côté conducteur
A fig. 57: ouverture/fermeture de la vitre avant
gauche ; fonctionnement « continu automatique »
en phase d'ouverture/fermeture de la vitre ;
B : ouverture/fermeture de la vitre avant droite ;
fonctionnement « continu automatique » en phase
d’ouverture/fermeture de la vitre (pour les
versions/marchés qui le prévoient) ;
C : activation/exclusion des commandes de
lève-vitres des portes arrière ;
D : ouverture/fermeture de la vitre arrière gauche
(pour les versions/marchés qui le prévoient) ;
fonctionnement « continu automatique » en phase
d’ouverture/fermeture de la vitre ;E : ouverture/fermeture de la vitre arrière droite
(pour les versions/marchés qui le prévoient) ;
fonctionnement « continu automatique » en phase
d’ouverture/fermeture de la vitre.
Appuyer sur les boutons pour ouvrir/fermer la
vitre désirée. Une pression brève sur l'un des deux
boutons provoque le coulissement « par à-coups »
de la vitre, alors qu’une pression prolongée
actionne l'ouverture ou la fermeture « continue
automatique ».
La vitre s'arrête à la position souhaitée en
exerçant une nouvelle pression sur le bouton de
commande. En maintenant le bouton enfoncé
pendant quelques secondes, la vitre monte ou
descend automatiquement (uniquement avec la clé
de contact sur MAR).
Porte avant côté passager/portes arrière
(pour les versions/marchés qui le prévoient)
Sur la platine du panneau de porte avant, côté
passager, et, sur certaines versions, les portes
arrière sont dotées des boutons de commande de
la vitre correspondante.
Dispositif de sécurité anti-pincement
La voiture dispose d'une fonction anti-pincement
qui s'active pendant la fermeture des vitres avant
et arrière. Ce système de sécurité est en mesure
de détecter la présence éventuelle d'un obstacle
pendant le mouvement de fermeture de la vitre ; si
tel est le cas, le système interrompt la course et
selon la position de la vitre en inverse le
mouvement.
fig. 57
L0F0162
78
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
