4. Odpojte dva přídržné jazýčky, kterými je kryt filtrupřipevněn ke skříni klimatizace a topení, a sejměte
kryt. (obr. 180)
5. Vytáhněte vzduchový filtr klimatizace rovně ze skříně.
6. Při instalaci vzduchového filtru klimatizace musí šipka na filtru směřovat k podlaze. Při instalaci krytu
filtru se ujistěte, zda přídržné jazýčky plně zapadly
do krytu.
Vzduchový filtr klimatizace je označen
šipkou, která udává směr proudění
vzduchu filtrem. Pokud filtr nenasadíte
správně, budete ho muset vyměňovat častěji. 7. Nasaďte zpět dvířka odkládací skříňky. Při zvedání
dvířek se ujistěte, zda plně dosedly závěsy. Jinak
nebude západka dvířek správně zarovnaná.
MAZÁNÍ KAROSERIE
Zámky a veškeré otočné body karosérie včetně
takových dílů, jako jsou kolejnice pro pojezd sedadel,
otočné body a válečky závěsů dveří, závěsy zadních
výklopných dveří, posuvných dveří a kapoty musí být
mazány pravidelně za použití vazelíny na bázi lithia, aby
byl zajištěn tichý a snadný pohyb a ochrana proti korozi
a opotřebení. Před nanesením maziva je nutné
z příslušných dílů setřít hadrem prach a kovové piliny.
Po dokončení mazání setřete nadbytečný olej a mazací
tuk. Zvláštní pozornost také věnujte součástem
západky kapoty, aby se zajistila její správná funkce. Při
provádění ostatních servisních prací pod otevřenou
kapotou též vyčistěte a namažte západku kapoty,
uvolňovací mechanismus a zajišťovací západku.
Vnější válcové vložky zámků je nutné mazat dvakrát
ročně, nejlépe na podzim a na jaře. Naneste malé
množství vysoce kvalitního maziva přímo do válcové
vložky zámku.
(obr. 180) Výměna vzduchového filtru klimatizace
293
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLATECHNICKÉ
SPECIFIKACE
REJSTŘÍK

STÍRÁTKA STĚRAČŮ
Gumové hrany stírátek stěračů, čelní sklo a zadní okno
pravidelně čistěte houbou nebo suchým hadrem
a jemným čisticím prostředkem, který nepoškrábe skla.
Tím se odstraní nánosy soli, vosků a silničního prachu a
omezí se tím vytváření pruhů a šmouh při stírání.
Dlouho trvající zapnutí stěračů na suchém skle může
způsobit poškození stírátek stěračů. Používáte-li
stěrače k odstranění soli nebo špíny ze suchého čelního
skla nebo zadního okna, použijte vždy ostřikovací
kapalinu.
Nepoužívejte stírátka stěračů k odstranění námrazy
nebo ledu z čelního skla nebo ze zadního okna. Před
zapnutím stěračů se ujistěte, že nejsou přimrzlé ke sklu.
Předejdete tím poškození stírátek. Zabraňte, aby se
guma stírátka dostala do styku s ropnými produkty jako
je motorový olej, benzin atd.
POZNÁMKA Předpokládaná životnost stírátek
stěračů se liší v závislosti na geografické oblasti
a četnosti používání. Špatná výkonnost stírátek se
projevuje drnčením, skvrnami, pruhy vody nebo
vlhkými skvrnami. V yskytuje-li seněkterý z uvedených
stavů, očistěte stírátka stěračů vlhkým hadříkem, aby
došlo k odstranění veškerých nečistot, které ovlivňují
funkci stěračů. Sejmutí/instalace zadního stěrače (u určitých
verzí / pro určité trhy) 1.
Zvedněte nahoru otočné víčko na zadním raménku
stěrače. To umožní zvednout stírátko zadního stěrače
ze skla zadních výklopných dveří. (obr. 181)
POZNÁMKA Raménko zadního stěrače není možné
zvednout úplně nahoru, pokud předtím nezvednete
otočné víčko.
2. Zvednutím raménka zadního stěrače zvedněte stírátko stěrače ze skla zadních výklopných dveří.(obr. 181)
1 – Raménko stěrače
2 – Otočné víčko
294
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLATECHNICKÉ
SPECIFIKACE
REJSTŘÍK

3. Uchopte spodek stírátka stěrače a otočte jímdopředu. Tím vycvaknete otočný čep stírátka
z držáku stírátka stěrače. (obr. 182)
4. Vsaďte otočný čep stírátka stěrače do držáku stírátka stěrače na konci raménka stěrače a pevně
zatlačte na stírátko stěrače, až se zacvakne.
5. Sklopte stírátko stěrače a zacvakněte otočné víčko.
DOPLNĚNÍ OSTŘIKOVACÍ KAPALINY
Ostřikovač čelního skla a ostřikovač zadního okna
používají stejnou nádržku ostřikovací kapaliny. Nádržka
ostřikovací kapaliny je umístěna v motorovém
prostoru. V pravidelných intervalech kontrolujte
hladinu kapaliny v nádržce. Naplňte nádržku ostřikovače rozpouštědlem na čelní sklo (ne
nemrznoucí kapalinou do chladiče motoru) a na několik
sekund zapněte systém, aby se vypláchla zbývající voda.
Při doplňování ostřikovací kapaliny do nádržky nalijte
trochu ostřikovací kapaliny na hadr nebo utěrku
a otřete do čista stírátka stěračů. Tím se zlepší funkce
stírátek.
Aby se předešlo zamrznutí systému ostřikovače
čelního skla za studeného počasí, zvolte roztok nebo
směs, která splňuje nebo překračuje rozsah teplot pro
dané podnebí. Informace o tomto rozsahu teplot jsou
uvedeny na většině nádob s ostřikovací kapalinou.
Nádržka na kapalinu pojme téměř 4 litry ostřikovací
kapaliny, když se na displeji EVIC zobrazí hlášení
„Washer Fluid Low“ („Nízká hladina ostřikovací
kapaliny“).
UPOZORNĚNÍ!
Běžně prodejná rozpouštědla do
ostřikovače čelního skla jsou hořlavá.
Mohou se vznítit a popálit vás. Při doplňování
ostřikovacího roztoku a při manipulaci s ním je
třeba dbát opatrnosti.
(obr. 182)
1 – Stírátko stěrače
2 – Otočný čep stírátka
3 – Raménko stěrače
4 – Držák stírátka stěrače
295
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLATECHNICKÉ
SPECIFIKACE
REJSTŘÍK

INTERVENČNÍ REGENERAČNÍ STRATEGIE
– VZNĚTOVÝ MOTOR O OBJEMU 2,0 L
Toto vozidlo je vybaveno nejmodernějším motorem a
výfukovým systémem obsahujícím naftový částicový
filtr. Motor a systém následné úpravy výfukových plynů
fungují společně a vyhovují tak požadavkům emisních
norem. Systém spravuje spalování motoru, aby
katalyzátor výfukového systému zachycoval a spaloval
částicové nečistoty (PM), aniž byste museli jakkoli
zasahovat.
Viz podkapitola „Elektronické informační centrum
vozidla (EVIC)“ v kapitole „Seznámení s vozidlem“, kde
jsou uvedeny podrobnější informace.
VÝFUKOVÝ SYSTÉM
Nejlepší ochranou, aby se oxid uhelnatý nedostával do
vozidla, je správně udržovaný výfukový systém motoru.
Vždy, když zaznamenáte změnu zvuku vydávaného
výfukovým systémem, když zaznamenáte výfukové
plyny uvnitř vozidla nebo když je poškozena spodní
nebo zadní strana vozidla, odborný technický pracovník
musí zkontrolovat celý výfukový systém a přiléhající
místa karosérie, zda nedošlo k poškození, opotřebení
nebo přemístění dílů. Otevřené švy nebo volné spoje
mohou způsobit, že se výfukové plyny budou dostávat
do kabiny. Výfukový systém zkontrolujte také vždy,
když vozidlo bude zvednuto z důvodu mazání nebo
výměny oleje. V případě potřeby proveďte výměnu
příslušných dílů.
UPOZORNĚNÍ!
Výfukové plyny mohou způsobit zranění
nebo úmrtí. Obsahují oxid uhelnatý
(CO), který nemá žádný zápach a je bezbarvý.
Jeho vdechování může způsobit bezvědomí a
může dokonce dojít k otravě.Aby nedocházelo ke
vdechování CO, viz podkapitola „Bezpečnostní
doporučení/výfukové plyny“ v kapitole
„Bezpečnost“, kde jsou uvedeny podrobnější
informace.
POZNÁMKA Záměrně prováděné změny v systému
řízení emisí mohou být stíhány a pokutovány.
UPOZORNĚNÍ!
Pokud zaparkujete nad hořlavými
materiály, horký výfukový systém je
může zapálit .Takovými materiály může být tráva
nebo listí přicházející do styku s výfukovým
systémem. Neparkujte ani nejezděte s vozidlem
v místech, kde se výfukový systém může dostat do
styku s jakýmikoliv hořlavými materiály.
296
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLATECHNICKÉ
SPECIFIKACE
REJSTŘÍK

V mimořádných situacích zahrnujících závažnou
poruchu funkce motoru může být závažné a abnormální
přehřívání katalyzátoru signalizováno zápachem
spáleniny. V tomto případě bezpečně odstavte vozidlo,
vypněte motor a nechte vozidlo vychladnout. Následně
se neprodleně obraťte na servis, aby bylo provedeno
seřízení dle specifikací výrobce. Chcete-li minimalizovat možnost poškození
katalyzátoru:
• Nevypínejte motor ani nepřerušujte zapalování,je-li
v převodovce zařazen převodový stupeň a vozidlo je
v pohybu.
• Nepokoušejte se nastartovat motor pomocí tlačení nebo tažení vozidla.
• Nenechávejte motor dlouho běžet na volnoběh při dlouhodobě odpojených konektorech zapalovací
cívky. CHLADICÍ SYSTÉM
UPOZORNĚNÍ!
• Pracuj
ete-li v blízkosti chladicího
ventilátoru chladiče motoru, odpojte
vedení ventilátoru motoru nebo otočte spínačem
zapalování do polohy LOCK (ZAMKNOUT).
Zapnutí ventilátoru je řízeno teplotou, a když je
spínač zapalování v poloze ON (ZAPNUTO),
ventilátor se může kdykoliv začít otáčet .
• Mohlo by dojít k závažnému opaření vás nebo
jiných osob způsobenému unikáním horké
chladicí kapaliny nebo páry z chladiče. Pokud
uvidíte nebo uslyšíte, že zpod kapoty uniká pára,
před otevřením kapoty musíte nechat chladič
dostatečnou dobu vychladnout . Když je chladič
horký, nepokoušejte se otevřít tlakový uzávěr
chladicího systému.
Kontroly chladicí kapaliny
Kontrolujte ochrannou schopnost chladicí kapaliny
motoru (nemrznoucí kapaliny) každých 12 měsíců
(před začátkem mrazivého počasí). J e-li chladicí
kapalina na pohled znečištěna nebo vykazuje známky
rzi, kapalinu musíte ze systému vypustit, systém
propláchnout a naplnit novou chladicí kapalinou.
Zkontrolujte přední část zkapalňovače klimatizace, zda
se na něm nenahromadil hmyz, listí atd. Pokud je
špinavý, očistěte ho jemným postříkáním vodou ze
297
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLATECHNICKÉ
SPECIFIKACE
REJSTŘÍK

zahradní hadice nasměrované kolmo dolů na
zkapalňovač.
Zkontrolujte potrubí regenerační lahve chladicí
kapaliny, zda u něj nedochází k drobení pryže, zda nemá
praskliny a zářezy a zkontrolujte těsnost spojení u lahve
a u chladiče. Zkontrolujte celý systém z hlediskanetěsností.
Chladicí systém – vypuštění, propláchnutí a
naplnění
Správné intervaly údržby viz „Harmonogram údržby“.
Pokud je chladicí kapalina motoru (nemrznoucí
kapalina) znečištěná nebo obsahuje značné množství
usazenin, vyčistěte a propláchněte chladicí systém
spolehlivým čisticím prostředkem pro chladicí systémy.
Poté systém důkladně propláchněte vodou, aby se
odstranily veškeré usazeniny a chemikálie. Řádně
zlikvidujte starou chladicí kapalinu motoru
(nemrznoucí kapalinu).
Výběr chladicí kapaliny – zážehový motor
Používejte pouze chladicí kapalinu doporučenou
výrobcem. Viz podkapitola „Kapaliny, maziva a
originální díly“ v kapitole „Technická specifikace“, kde
jsou uvedeny podrobnější informace.
• Míšením jiných chladicích kapalin než
chladicí kapaliny motoru (nemrznoucí
kapalina) může dojít k poškození motoru
a ke zhoršení ochrany před korozí. Pokud do
chladicího systému v nouzové situaci nalijete
nespecifikovanou chladicí kapalinu (nemrznoucí
kapalina), je nutné ji co nejdříve nahradit
specifikovanou chladicí kapalinou (nemrznoucí
kapalinou).
• Nepoužívejte samotnou čistou vodu ani chladicí
kapalinu motoru (nemrznoucí kapalinu) na bázi
alkoholu. Nepoužívejte doplňkové zpomalovače
koroze nebo antikorozní produkty, neboť nemusí
být kompatibilní s chladicí kapalinou chladiče
motoru (nemrznoucí kapalinou) a mohou ucpatchladič.
• Toto vozidlo není navrženo k použití s chladicí
kapalinou na bázi propylenglykolu.
Nedoporučujeme používat chladicí kapalinu na
bázi propylenglykolu.
Výběr chladicí kapaliny – vznětový motor
Používejte pouze chladicí kapalinu (nemrznoucí
kapalinu) doporučenou výrobcem. Viz podkapitola
„Kapaliny, maziva a originální díly“ v kapitole „Technická
specifikace“, kde jsou uvedeny podrobnější informace.
298
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLATECHNICKÉ
SPECIFIKACE
REJSTŘÍK

• Nepoužívejte ve vznětovém motoru
produkty HOAT (technologie hybridních
organických aditiv).
• Nepoužívejte produkty OAT (technologie
organických aditiv) obsahující 2-EH (2–
etylhexanol).
• Nepoužívejte samotnou čistou vodu, ani
chladicí kapalinu motoru (nemrznoucí kapalinu)
na bázi alkoholu. Nepoužívejte doplňkové
zpomalovače koroze nebo antikorozní produkty,
jelikož nemusí být kompatibilní s chladicí
kapalinou chladiče motoru (nemrznoucí
kapalinou) a může dojít k ucpání chladiče.
• Toto vozidlo není navrženo k použití s chladicí
kapalinou na bázi propylenglykolu.
Nedoporučujeme používat chladicí kapalinu na
bázi propylenglykolu.
Doplňování chladicí kapaliny – zážehový motor
Vozidlo je z výroby naplněno vylepšenou chladicí
kapalinou motoru (nemrznoucí kapalinou), která
umožňuje prodloužení intervalů údržby. Tuto chladicí
kapalinu (nemrznoucí kapalinu) lze před výměnou
používat až pět let nebo 168 000 km. Aby nedošlo ke
snížení tohoto prodlouženého intervalu údržby, je
důležité používat stejnou chladicí kapalinu motoru po
celou dobu životnosti vozidla. • Výrobce doporučuje používat 50% směs
demineralizované vody a kapaliny PARAFLU UP*
vyhovující kvalifikaci FIAT 9.55523 Antifreeze/
Coolant (nemrznoucí/chladicí kapalina) nebo
ekvivalentní produkt.
• Očekávát e-li teploty nižší než -37 °C, použijte vyšší
koncentrace (nepřekračujte hodnotu 70 %).
• Když namícháváte roztok vody / chladicí kapaliny motoru (nemrznoucí kapaliny), používejte pouze
velmi čistou vodu jako je destilovaná nebo
deionizovaná voda. Použitím méně kvalitní vody se
sníží míra ochrany chladicího systému proti korozi.
Vezměte na vědomí, že za udržování správné míry
ochrany proti zamrzání odvíjející se od teplot, při
kterých je vozidlo používáno, je zodpovědný uživatel.
POZNÁMKA Smícháním různých druhů chladicích
kapalin motoru se zkrátí životnost chladicí kapaliny
motoru (nemrznoucí kapaliny) a chladicí kapalinu bude
nutné měnit častěji.
Doplňování chladicí kapaliny – vznětový motor
Vozidlo je z výroby naplněno vylepšenou chladicí
kapalinou motoru (nemrznoucí kapalinou), která
umožňuje prodloužení intervalů údržby. Aby nedošlo
ke snížení tohoto prodlouženého intervalu údržby, je
důležité používat stejnou chladicí kapalinu motoru po
celou dobu životnosti vozidla.
299
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLATECHNICKÉ
SPECIFIKACE
REJSTŘÍK

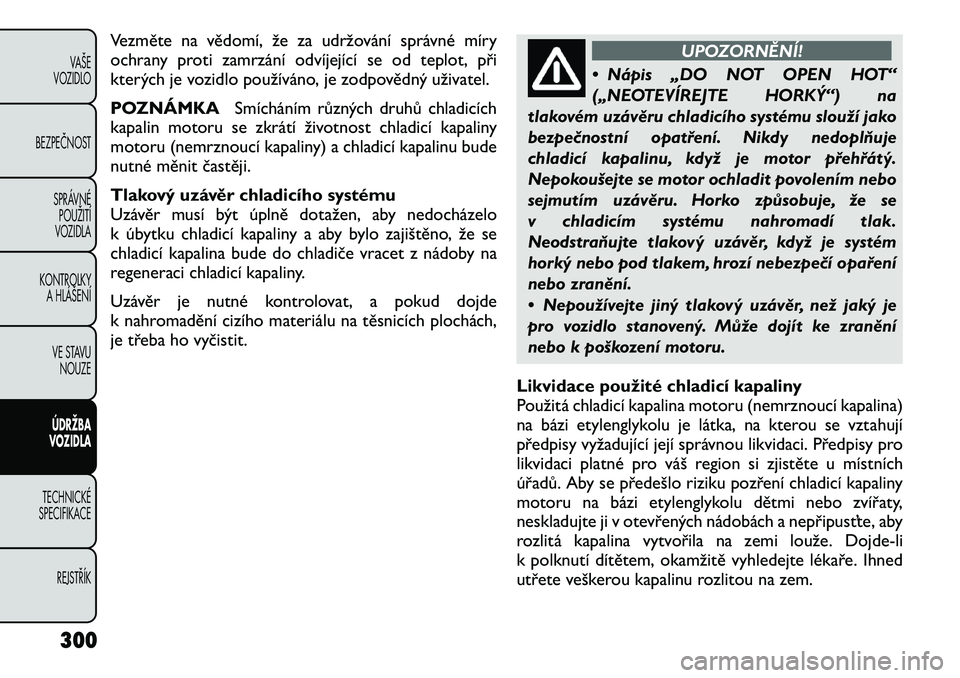

Vezměte na vědomí, že za udržování správné míry
ochrany proti zamrzání odvíjející se od teplot, při
kterých je vozidlo používáno, je zodpovědný uživatel.
POZNÁMKASmícháním různých druhů chladicích
kapalin motoru se zkrátí životnost chladicí kapaliny
motoru (nemrznoucí kapaliny) a chladicí kapalinu bude
nutné měnit častěji.
Tlakový uzávěr chladicího systému
Uzávěr musí být úplně dotažen, aby nedocházelo
k úbytku chladicí kapaliny a aby bylo zajištěno, že se
chladicí kapalina bude do chladiče vracet z nádoby na
regeneraci chladicí kapaliny.
Uzávěr je nutné kontrolovat, a pokud dojde
k nahromadění cizího materiálu na těsnicích plochách,
je třeba ho vyčistit.
UPOZORNĚNÍ!
• Nápis „DO NOT OPEN HOT“
(„NEOTEVÍREJTE HORKÝ“) na
tlakovém uzávěru chladicího systému slouží jako
bezpečnostní opatření. Nikdy nedoplňuje
chladicí kapalinu, když je motor přehřátý.
Nepokoušejte se motor ochladit povolením nebo
sejmutím uzávěru. Horko způsobuje, že se
v chladicím systému nahromadí tlak.
Neodstraňujte tlakový uzávěr, když je systém
horký nebo pod tlakem, hrozí nebezpečí opaření
nebo zranění.
• Nepoužívejte jiný tlakový uzávěr, než jaký je
pro vozidlo stanovený. Může dojít ke zranění
nebo k poškození motoru.
Likvidace použité chladicí kapaliny
Použitá chladicí kapalina motoru (nemrznoucí kapalina)
na bázi etylenglykolu je látka, na kterou se vztahují
předpisy vyžadující její správnou likvidaci. Předpisy pro
likvidaci platné pro váš region si zjistěte u místních
úřadů. Aby se předešlo riziku pozření chladicí kapaliny
motoru na bázi etylenglykolu dětmi nebo zvířaty,
neskladujte ji v otevřených nádobách a nepřipusťte, aby
rozlitá kapalina vytvořila na zemi louže. Dojde-li
k polknutí dítětem, okamžitě vyhledejte lékaře. Ihned
utřete veškerou kapalinu rozlitou na zem.
300
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLATECHNICKÉ
SPECIFIKACE
REJSTŘÍK
