Provoz v ziměPoužívání režimu recirkulace se za zimních měsíců
nedoporučuje, protože může způsobit zamlžování oken.Uskladnění po dobu dovolené
Pokud máte v úmyslu vozidlo uskladnit nebo ho
nepoužívat (např. po dobu dovolené) po dobu delší než
dva týdny, nechte systém klimatizace běžet pět minut
na volnoběh v prostředí s čistým vzduchem a při
nastavení vysokých otáček ventilátoru. Tím se zajistí
řádné promazání systému a minimalizuje se možnost
poškození kompresoru při opětovném spuštění
systému.
Zamlžování oken
Vnitřní zamlžení předního skla lze snadno odstranit
otočením voliče režimu na Odmrazování. K udržení
průhlednosti předního skla a zajištění dostatečného
vytápění lze použít režim Odmrazování/Podlaha. Pokud
začne být zamlžení bočních oken problémem, zvyšte
otáčky ventilátoru. Vnitřní strany oken vozidla mají
tendenci k zamlžování při mírném, ale deštivém nebo
vlhkém počasí.POZNÁMKA
Režim recirkulace bez klimatizace se
nesmí používat dlouhodobě, jelikož může dojít
k zamlžení.
Nasávání vnějšího vzduchu
Zkontrolujte, zda není sání vzduchu, umístěné přímo
před předním sklem, zanesené smetím jako jsou
například listy. Listy nahromaděné v sání vzduchu
mohou omezovat proudění vzduchu, a pokud se
dostanou do sběrného potrubí, mohou ucpat odvody
vody. V zimních měsících kontrolujte, zda není v sání
vzduchu led, bláto nebo sníh.
Vzduchový filtr klimatizace
Systém klimatizace filtruje vnější vzduch obsahující
prach, pyl a některé pachy. Silné pachy není možné zcela
odfiltrovat. Viz podkapitola „Postupy údržby“
v kapitole „Údržba a péče“, kde jsou uvedeny pokyny
k výměně filtru.
76
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

Doporučené nastavení manuálního ovládání pro různé počasí (obr. 49)(obr. 49)77
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

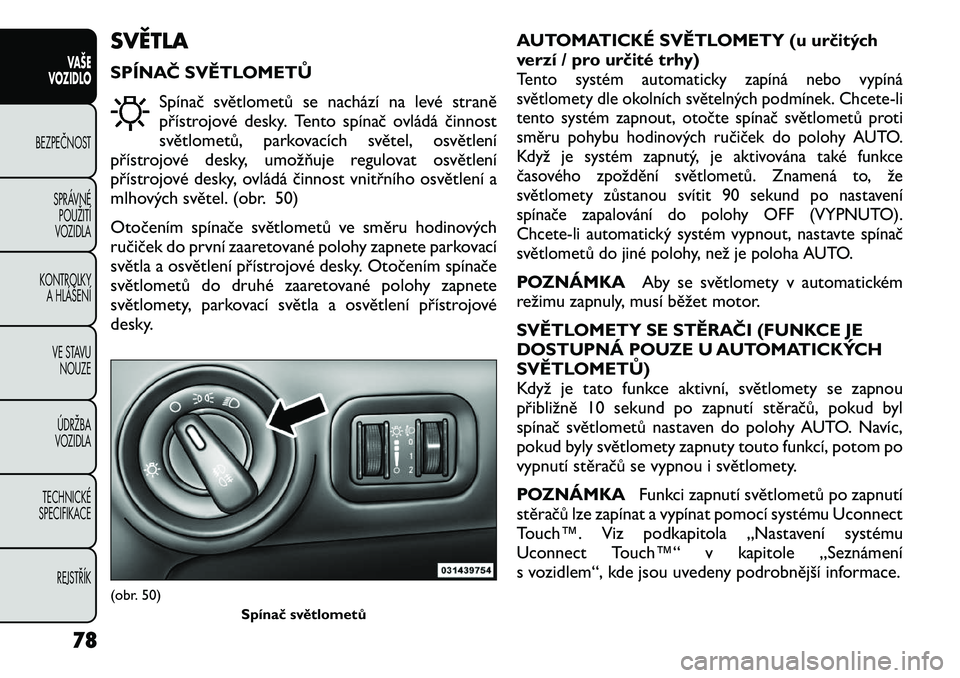

SVĚTLA
SPÍNAČ SVĚTLOMETŮSpínač světlometů se nachází na levé straně
přístrojové desky. Tento spínač ovládá činnost
světlometů, parkovacích světel, osvětlení
přístrojové desky, umožňuje regulovat osvětlení
přístrojové desky, ovládá činnost vnitřního osvětlení a
mlhových světel. (obr. 50)
Otočením spínače světlometů ve směru hodinových
ručiček do první zaaretované polohy zapnete parkovací
světla a osvětlení přístrojové desky. Otočením spínače
světlometů do druhé zaaretované polohy zapnete
světlomety, parkovací světla a osvětlení přístrojové
desky. AUTOMATICKÉ SVĚTLOMETY (u určitých
verzí / pro určité trhy)
Tento systém automaticky zapíná nebo vypíná
světlomety dle okolních světelných podmínek. Chcete-li
tento systém zapnout, otočte spínač světlometů proti
směru pohybu hodinových ručiček do polohy AUTO.
Když je systém zapnutý, je aktivována také funkce
časového zpoždění světlometů. Znamená to, že
světlomety zůstanou svítit 90 sekund po nastavení
spínače zapalování do polohy OFF (VYPNUTO).
Chcete-li automatický systém vypnout, nastavte spínač
světlometů do jiné polohy, než je poloha AUTO.POZNÁMKA
Aby se světlomety v automatickém
režimu zapnuly, musí běžet motor.
SVĚTLOMETY SE STĚRAČI (FUNKCE JE
DOSTUPNÁ POUZE U AUTOMATICKÝCH
SVĚTLOMETŮ)
Když je tato funkce aktivní, světlomety se zapnou
přibližně 10 sekund po zapnutí stěračů, pokud byl
spínač světlometů nastaven do polohy AUTO. Navíc,
pokud byly světlomety zapnuty touto funkcí, potom po
vypnutí stěračů se vypnou i světlomety.
POZNÁMKA Funkci zapnutí světlometů po zapnutí
stěračů lze zapínat a vypínat pomocí systému Uconnect
Touch™. Viz podkapitola „Nastavení systému
Uconnect Touch™“ v kapitole „Seznámení
s vozidlem“, kde jsou uvedeny podrobnější informace.
(obr. 50)
Spínač světlometů
78
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

ČASOVÉ ZPOŽDĚNÍ SVĚTLOMETŮ
Tato funkce zajišťuje bezpečnostní svícení světlometů
po dobu 90 sekund, když opouštíte své vozidlo
v neosvětlené oblasti.
Chcete-li aktivovat tuto funkci zpoždění, nastavte
spínač zapalování do polohy OFF (VYPNUTO), když
světlomety svítí. Pak do 45 sekund světlomety vypněte.
Interval zpoždění začne, když bude spínač světlometů
nastaven do vypnuté polohy.
POZNÁMKAAbyste tuto funkci aktivovali, musíte
světla vypnout do 45 sekund po nastavení spínače
zapalování do polohy OFF (VYPNUTO).
Pokud opět zapnete světlomety, parkovací světla nebo
nastavíte spínač zapalování do polohy ON
(ZAPNUTO), systém toto zpoždění zruší.
Pokud světlomety vypnete před vypnutím zapalování,
světlomety se vypnou obvyklým způsobem.
POZNÁMKA Časové zpoždění světlometů lze
programovat pomocí systému Uconnect Touch™. Viz
podkapitola „Nastavení systému Uconnect Touch™”
v kapitole „Seznámení s vozidlem“, kde jsou uvedeny
podrobnější informace. SVĚTLA DENNÍHO SVÍCENÍ (u určitých
verzí / pro určité trhy)
Světla denního svícení se zapnou, když je řadicí páka
poprvé vyřazena z polohy PARKOVÁNÍ, a zůstanou
zapnuta, dokud nebude zatažena parkovací brzda. Po
opětovném nastavení řadicí páky do polohy
PARKOVÁNÍ se světla denního svícení vypnou. Světla
denního svícení se vypnou, když bude spínač zapalování
nastaven do polohy OFF (VYPNUTO).
POZNÁMKA
Světla denního svícení lze zapínat a
vypínat pomocí systému Uconnect Touch™, viz
podkapitola „Nastavení systému Uconnect Touch™“
v kapitole „Seznámení s vozidlem“, kde jsou uvedeny
podrobnější informace.
PŘIPOMÍNKA ZAPNUTÝCH SVĚTEL
Pokud po nastavení spínače zapalování do polohy OFF
(VYPNUTO) zůstanou zapnuty světlomety nebo
parkovací světla, po otevření dveří řidiče zazní
akustický signál upozorňující řidiče.
79
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

PŘEDNÍ A ZADNÍ MLHOVÁ SVĚTLA (u
určitých verzí / pro určité trhy)
Spínač předních mlhových světel je vestavěn do spínače
světlometů. (obr. 51)Přední a zadní mlhová světla lze ovládat dle
potřeby, když je viditelnost z důvodu mlhy
snížena. Aktivace mlhových světel se provádí
takto: Stiskněte jednou spínač světlometů a přední
mlhová světla se rozsvítí. Stiskněte tento spínač
podruhé a rozsvítí se zadní mlhová světla (přední
mlhová světla budou stále svítit). Stiskněte spínač
potřetí a zadní mlhová světla zhasnou (přední mlhová
světla budou stále svítit). Stiskněte spínač počtvrté a
přední mlhová světla zhasnou. U vozidel bez předních
mlhových světel se zadní mlhová světla aktivují po
prvním stisknutí. Po zapnutí mlhových světel se na sdruženém přístroji
rozsvítí kontrolka.
POZNÁMKA
Mlhová světla se zapínají při
rozsvícených potkávacích světlech nebo parkovacích
světlech. Avšak po aktivaci dálkových světel se mlhová
světla vypnou.
MULTIFUNKČNÍ PÁČKA
Multifunkční páčka ovládá činnost ukazatelů směru,
aktivuje dálková a potkávací světla a světelnou
houkačku. Tato multifunkční páčka se nachází na levé
straně sloupku řízení.
UKAZATELE SMĚRU JÍZDY
Nastavte multifunkční páčku nahoru nebo dolů a šipky
na každé straně sdruženého přístroje blikáním ukážou
správnou činnost předních a zadních ukazatelů směru.
POZNÁMKA
• Pokud některá z těchto kontrolek zůstane svítit a
nebude blikat nebo bude blikat velmi rychle,
zkontrolujte, zda vnější žárovka není vadná. Pokud se
po nastavení páčky indikátor nerozsvítí, může to
znamenat, že je kontrolka indikátoru vadná.
• Na displeji systému EVIC (u určitých verzí / pro určité
trhy) se zobrazí hlášení „Turn Signal On“ („Ukazatel
směru zapnutý“) a bude znít nepřetržitý akustický
signál, pokud vozidlo ujede více než 1,6 km se
zapnutým ukazatelem směru.(obr. 51)
Spínač mlhových světel
80VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

SIGNÁL ZMĚNY JÍZDNÍHO PRUHU
Posuňte páčku jednou nahoru nebo dolů, aniž byste
překročili zaaretovanou polohu, a ukazatel směru
(pravý nebo levý) třikrát blikne a pak se automaticky
vypne.
SPÍNAČ DÁLKOVÝCH/POTKÁVACÍCH SVĚTEL
Zatlačte multifunkční páčku od sebe, aby se světlomety
přepnuly na dálková světla. Přitáhněte multifunkční
páčku k sobě, aby se světlomety přepnuly zpět na
potkávací světla.
SVĚTELNÁ HOUKAČKA
Lehkým přitažením multifunkční páčky k sobě můžete
dát světlomety znamení jinému vozidlu. Tím zapnete
dálková světla, která budou svítit, dokud páčka nebude
uvolněna.
VNITŘNÍ OSVĚTLENÍ
Vnitřní osvětlení se zapíná po otevření dveří.
Aby se zamezilo vybíjení akumulátoru, vnitřní osvětlení
se vypne automaticky po 10 minutách po nastavení
spínače zapalování do polohy LOCK (ZAMKNOUT).
K tomuto dojde, když bylo vnitřní osvětlení zapnuto
manuálně nebo když svítí, protože jsou dveře otevřeny.
Toto osvětlení zahrnuje osvětlení odkládací přihrádky,
ale nikoli osvětlení zavazadlového prostoru. Chcete-li
obnovit činnost vnitřního osvětlení, buď nastavte
spínač zapalování do polohy ON (ZAPNUTO) nebo
spínač osvětlení vypněte a zase zapněte.OVLÁDACÍ PRVKY REGULACE OSVĚTLENÍ
Ovládací prvek regulace osvětlení je součástí spínače
světlometů a nachází se na levé straně přístrojové
desky. (obr. 52)
Otáčením levého regulátoru osvětlení směrem nahoru
při zapnutých parkovacích světlech nebo světlometech
zvýšíte intenzitu osvětlení přístrojové desky.
STROPNÍ OSVĚTLENÍ
Otočením regulátoru osvětlení do koncové horní
polohy do druhé zaaretované polohy zapnete vnitřní
osvětlení. Vnitřní osvětlení zůstane zapnuté, když
regulátor osvětlení zůstane v této poloze.
(obr. 52)
Spínač ovládacího prvku regulace osvětlení
81
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

VYPNUTÍ VNITŘNÍHO OSVĚTLENÍ
Nastavte regulátor osvětlení do koncové spodní
polohy. Vnitřní osvětlení zůstane při otevřených
dveřích vypnuté.
UKAZOVACÍ REŽIM (FUNKCE DENNÍ INTENZITY)
Nastavte regulátor osvětlení směrem nahoru do první
zaaretované polohy. Tato funkce zvýší intenzitu všech
textových zobrazení, jako například počítadla ujetých
kilometrů, elektronického informačního centra EVIC
(u určitých verzí / pro určité trhy) a rádia, když jsou
zapnuta parkovací světla nebo světlomety.
SYSTÉM SEŘÍZENÍ SKLONU SVĚTLOMETŮ
(u určitých verzí / pro určité trhy)
Tento systém umožňuje řidiči udržovat správnou
polohu sklonu světlometů dle povrchu vozovky
nezávisle na zatížení vozidla.Spínač seřízení sklonu světlometů se nachází
za regulátorem osvětlení na levé straně
přístrojové desky. Při nastavování otáčejte spínačem seřízení sklonu
světlometů, dokud nebude nastaveno příslušné číslo
odpovídající zatížení, které je uvedeno v následující
tabulce, a které se zobrazí na spínači.
0 Pouze řidič nebo řidič a přední
spolujezdec.
1 Jsou obsazena všechna sedadla. 2 Jsou obsazena všechna sedadla a
v zavazadlovém prostoru se nachází
nerovnoměrně rozložený náklad. Celková
hmotnost cestujících a nákladu
nepřesahuje hodnotu maximálního
zatížení vozidla.
Řidič a nerovnoměrně rozložený náklad
v zavazadlovém prostoru. Celková
hmotnost řidiče a nákladu nepřesahuje
hodnotu maximálního zatížení vozidla.
Výpočty jsou založeny na hmotnosti osoby 75 kg.
ČTECÍ SVĚTLA
Viz podkapitola „Horní konzola“, kde jsou uvedeny
podrobnější informace o čtecích světlech.
82VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

OSVĚTLENÝ VSTUP
Stropní svítidla se zapnou, když použijete vysílač
dálkového bezklíčového vstupu (RKE) pro odemknutí
dveří nebo otevření jakýchkoli dveří nebo zadních
výklopných dveří.
Tato funkce také zapíná světla přístupu k vozidlu ve
vnějších zrcátkách (u určitých verzí / pro určité trhy).
Viz podkapitola „Zrcátka“ v kapitole „Seznámení
s vozidlem“, kde jsou uvedeny podrobnější informace.
Vnitřní osvětlení zhasne přibližně po 30 sekundách
nebo zhasne okamžitě po nastavení zapalování do
polohy ON/RUN (ZAPNUTO/CHOD) z polohy OFF
(VYPNUTO).
POZNÁMKA
• Osvětlení na přední horní konzole a osvětlení dveří
se nezapne, bude-li regulátor osvětlení v poloze
„Dome ON“ (Stropní osvětlení zapnuto) (krajní hornípoloha).
• Systém osvětleného vstupu nebude fungovat, bude-li
regulátor osvětlení v poloze „Dome defeat“ (Stropní
osvětlení vypnuto) (krajní spodní poloha).STĚRAČE A OSTŘIKOVAČE ČELNÍHO SKLA
Ovládací páčka stěračů a ostřikovačů čelního skla se
nachází na levé straně sloupku řízení. (obr. 53)
Přední stěrače se ovládají otáčením spínače na konci
páčky. Viz kapitola „Funkce zadního okna“, kde jsou
uvedeny podrobnější informace o používání stěrače/
ostřikovače zadního skla.
(obr. 53)
Ovládací páčka stěračů a ostřikovačů čelního skla
83
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK
