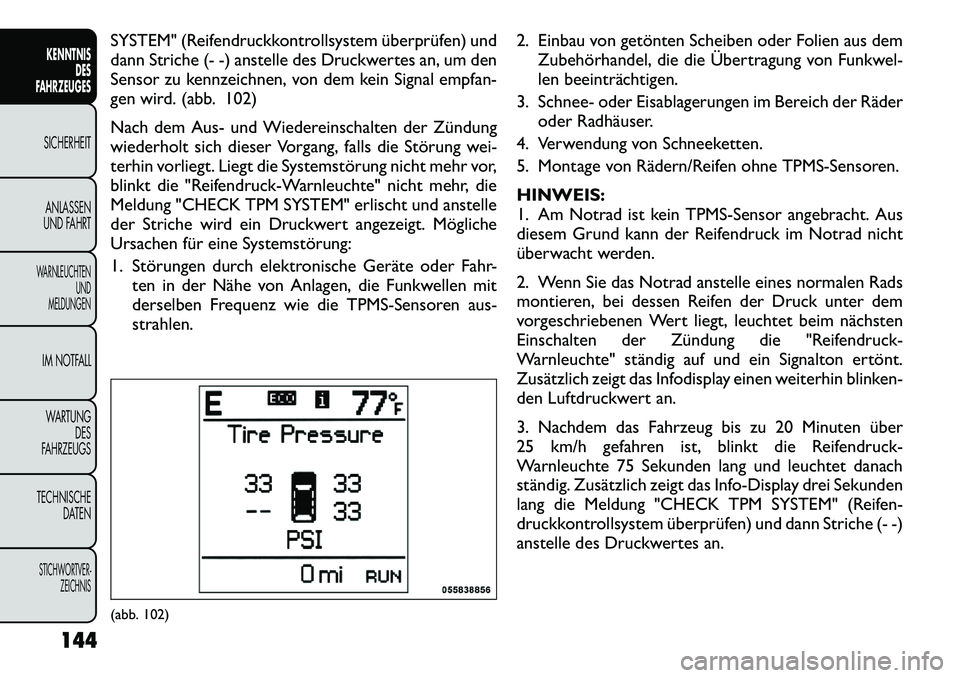

2012 FIAT FREEMONT display

SYSTEM" (Reifendruckkontrollsystem überprüfen) und
dann Striche (- -) anstelle des Druckwertes an, um den
Sensor zu kennzeichnen, von dem kein Signal empfan-
gen wird. (abb. 102)
Nach dem Aus- und Wiedereinschalten der Zündung
wiederholt sich dieser Vorgang, falls die Störung wei-
terhin vorliegt. Liegt die Systemstörung nicht mehr vor,
blinkt die "Reifendruck-Warnleuchte" nicht mehr, die
Meldung "CHECK TPM SYSTEM" erlischt und anstelle
der Striche wird ein Druckwert angezeigt. Mögliche
Ursachen für eine Systemstörung:
1. Störungen durch elektronische Geräte oder Fahr-ten in der Nähe von Anlagen, die Funkwellen mit
derselben Frequenz wie die TPMS-Sensoren aus-strahlen. 2. Einbau von getönten Scheiben oder Folien aus dem
Zubehörhandel, die die Übertragung von Funkwel-
len beeinträchtigen.
3. Schnee- oder Eisablagerungen im Bereich der Räder oder Radhäuser.
4. Verwendung von Schneeketten.
5. Montage von Rädern/Reifen ohne TPMS-Sensoren. HINWEIS:
1. Am Notrad ist kein TPMS-Sensor angebracht. Aus
diesem Grund kann der Reifendruck im Notrad nicht
überwacht werden.
2. Wenn Sie das Notrad anstelle eines normalen Rads
montieren, bei dessen Reifen der Druck unter dem
vorgeschriebenen Wert liegt, leuchtet beim nächsten
Einschalten der Zündung die "Reifendruck-
Warnleuchte" ständig auf und ein Signalton ertönt.
Zusätzlich zeigt das Infodisplay einen weiterhin blinken-
den Luftdruckwert an.
3. Nachdem das Fahrzeug bis zu 20 Minuten über
25 km/h gefahren ist, blinkt die Reifendruck-
Warnleuchte 75 Sekunden lang und leuchtet danach
ständig. Zusätzlich zeigt das Info-Display drei Sekunden
lang die Meldung "CHECK TPM SYSTEM" (Reifen-
druckkontrollsystem überprüfen) und dann Striche (- -)
anstelle des Druckwertes an.(abb. 102)
144
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

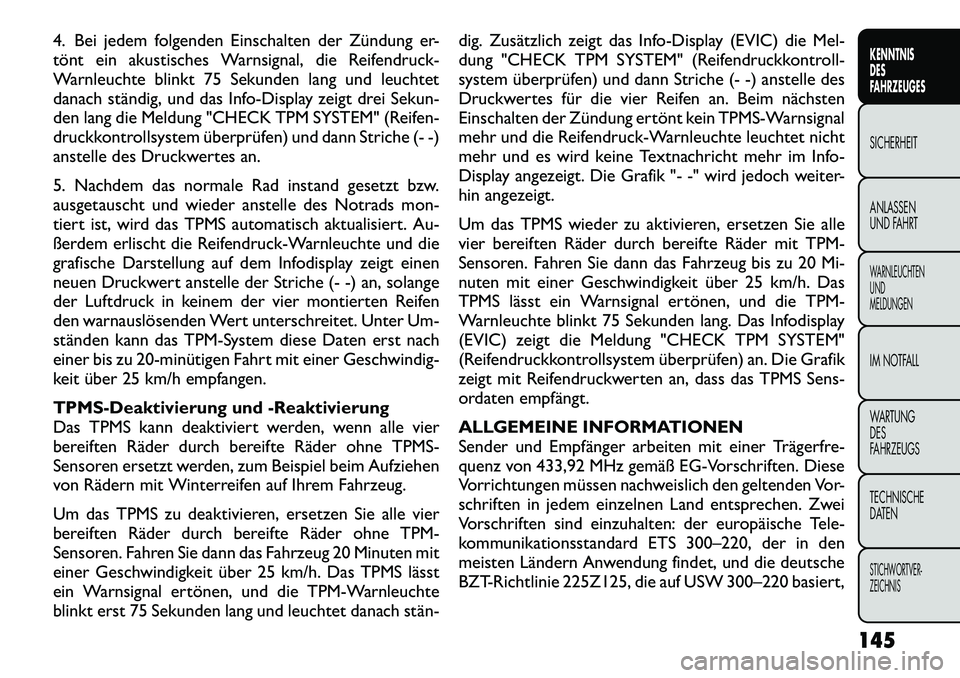

4. Bei jedem folgenden Einschalten der Zündung er-
tönt ein akustisches Warnsignal, die Reifendruck-
Warnleuchte blinkt 75 Sekunden lang und leuchtet
danach ständig, und das Info-Display zeigt drei Sekun-
den lang die Meldung "CHECK TPM SYSTEM" (Reifen-
druckkontrollsystem überprüfen) und dann Striche (- -)
anstelle des Druckwertes an.
5. Nachdem das normale Rad instand gesetzt bzw.
ausgetauscht und wieder anstelle des Notrads mon-
tiert ist, wird das TPMS automatisch aktualisiert. Au-
ßerdem erlischt die Reifendruck-Warnleuchte und die
grafische Darstellung auf dem Infodisplay zeigt einen
neuen Druckwert anstelle der Striche (- -) an, solange
der Luftdruck in keinem der vier montierten Reifen
den warnauslösenden Wert unterschreitet. Unter Um-
ständen kann das TPM-System diese Daten erst nach
einer bis zu 20­minütigen Fahrt mit einer Geschwindig-
keit über 25 km/h empfangen.
TPMS-Deaktivierung und -Reaktivierung
Das TPMS kann deaktiviert werden, wenn alle vier
bereiften Räder durch bereifte Räder ohne TPMS-
Sensoren ersetzt werden, zum Beispiel beim Aufziehen
von Rädern mit Winterreifen auf Ihrem Fahrzeug.
Um das TPMS zu deaktivieren, ersetzen Sie alle vier
bereiften Räder durch bereifte Räder ohne TPM-
Sensoren. Fahren Sie dann das Fahrzeug 20 Minuten mit
einer Geschwindigkeit über 25 km/h. Das TPMS lässt
ein Warnsignal ertönen, und die TPM-Warnleuchte
blinkt erst 75 Sekunden lang und leuchtet danach stän­dig. Zusätzlich zeigt das Info-Display (EVIC) die Mel-
dung "CHECK TPM SYSTEM" (Reifendruckkontroll-
system überprüfen) und dann Striche (- -) anstelle des
Druckwertes für die vier Reifen an. Beim nächsten
Einschalten der Zündung ertönt kein TPMS-Warnsignal
mehr und die Reifendruck-Warnleuchte leuchtet nicht
mehr und es wird keine Textnachricht mehr im Info-
Display angezeigt. Die Grafik "- -" wird jedoch weiter-
hin angezeigt.
Um das TPMS wieder zu aktivieren, ersetzen Sie alle
vier bereiften Räder durch bereifte Räder mit TPM-
Sensoren. Fahren Sie dann das Fahrzeug bis zu 20 Mi-
nuten mit einer Geschwindigkeit über 25 km/h. Das
TPMS lässt ein Warnsignal ertönen, und die TPM-
Warnleuchte blinkt 75 Sekunden lang. Das Infodisplay
(EVIC) zeigt die Meldung "CHECK TPM SYSTEM"
(Reifendruckkontrollsystem überprüfen) an. Die Grafik
zeigt mit Reifendruckwerten an, dass das TPMS Sens-
ordaten empfängt.
ALLGEMEINE INFORMATIONEN
Sender und Empfänger arbeiten mit einer Trägerfre-
quenz von 433,92 MHz gemäß EG-Vorschriften. Diese
Vorrichtungen müssen nachweislich den geltenden Vor-
schriften in jedem einzelnen Land entsprechen. Zwei
Vorschriften sind einzuhalten: der europäische Tele-
kommunikationsstandard ETS 300–220, der in den
meisten Ländern Anwendung findet, und die deutsche
BZT-Richtlinie 225Z125, die auf USW 300–220 basiert,
145
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

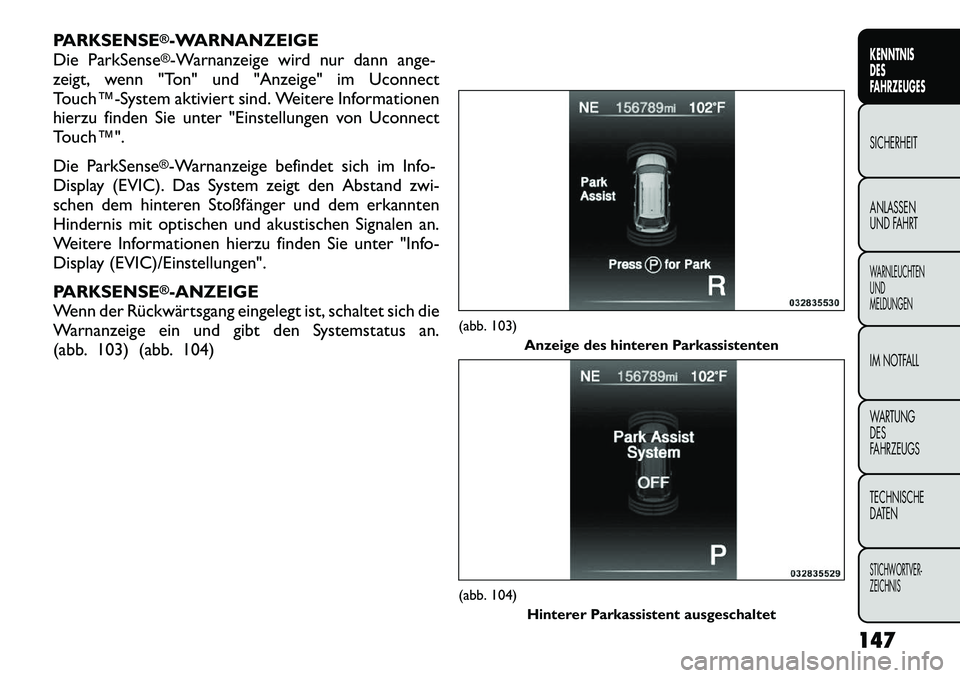

PARKSENSE
®-WARNANZEIGE
Die ParkSense®-Warnanzeige wird nur dann ange-
zeigt, wenn "Ton" und "Anzeige" im Uconnect
Touch™­System aktiviert sind. Weitere Informationen
hierzu finden Sie unter "Einstellungen von Uconnect
Touch™".
Die ParkSense®-Warnanzeige befindet sich im Info-
Display (EVIC). Das System zeigt den Abstand zwi-
schen dem hinteren Stoßfänger und dem erkannten
Hindernis mit optischen und akustischen Signalen an.
Weitere Informationen hierzu finden Sie unter "Info-
Display (EVIC)/Einstellungen".
PARKSENSE®-ANZEIGE
Wenn der Rückwärtsgang eingelegt ist, schaltet sich die
Warnanzeige ein und gibt den Systemstatus an.
(abb. 103) (abb. 104)
(abb. 103) Anzeige des hinteren Parkassistenten(abb. 104)
Hinterer Parkassistent ausgeschaltet
147
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

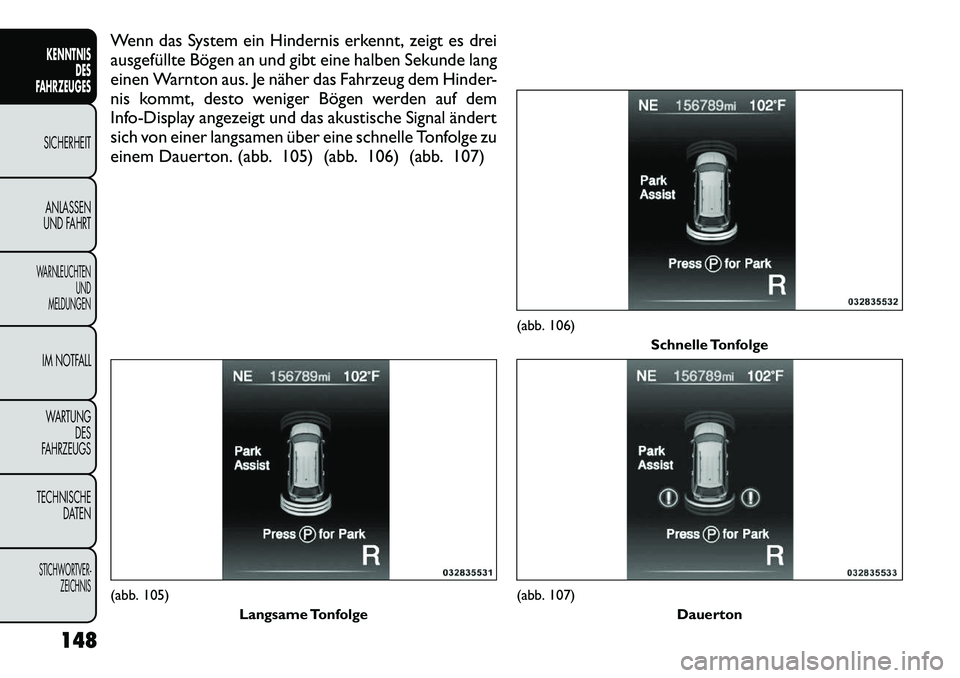

Wenn das System ein Hindernis erkennt, zeigt es drei
ausgefüllte Bögen an und gibt eine halben Sekunde lang
einen Warnton aus. Je näher das Fahrzeug dem Hinder-
nis kommt, desto weniger Bögen werden auf dem
Info-Display angezeigt und das akustische Signal ändert
sich von einer langsamen über eine schnelle Tonfolge zu
einem Dauerton. (abb. 105) (abb. 106) (abb. 107)(abb. 105)Langsame Tonfolge
(abb. 106) Schnelle Tonfolge(abb. 107)
Dauerton
148
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

Das Fahrzeug ist dem Hindernis nah, wenn die Warn-
anzeige einen blinkenden Bogen darstellt und ein Dau-
erton ertönt. Die folgende Tabelle erläutert die Funk-tion der Warnmeldung, wenn ein Hindernis erkannt
wird:
WARNMELDUNGEN
Abstand hinten (cm) Über
200 cm 200-100 cm 100-65 cm 65-30 cm Unter
30 cm
Akustisches Warnsignal Keine Einzelner Ton,
1/2 Sekunde Langsame Ton-
folge Schnelle Tonfolge Dauerton
Displayanzeige Park Assist On (Parkhilfe ein)Warnung – Hin-
dernis erfasst Warnung – Hin-
dernis erfasst Warnung – Hin-
dernis erfasst Warnung – Hin-
dernis erfasst
Bögen Keine 3 ausgefüllt (Ununterbrochen)3, langsam
blinkend 2, langsam
blinkend 1, langsam
blinkend
EIN- UND AUSSCHALTEN VON
PARKSENSE
®
ParkSense
®kann mit dem Uconnect Touch™­System
aktiviert und deaktiviert werden. Die verfügbaren Op-
tionen sind: Aus, nur Ton oder Ton und Anzeige.
Weitere Informationen hierzu finden Sie unter "Einstel-
lungen von Uconnect Touch™".
Wenn der Softkey ParkSense
®gedrückt wird, um das
System zu deaktivieren, zeigt das Info-Display für ca.
fünf Sekunden die Meldung "PARK ASSIST OFF" (Par-
kassistent aus) an. Weitere Informationen hierzu finden
Sie unter "Info-Display (EVIC)". Wird der Wählhebel in
die Stellung REVERSE (Rückwärtsgang) geschaltet,
während das System ausgeschaltet ist, zeigt das Info-
Display die Meldung "PARK ASSIST OFF" (Parkassis- tent deaktiviert) an, solange die Fahrstufe REVERSE
eingelegt ist.
Das ParkSense
®-System verfügt über vier Sensoren in
der hinteren Stoßfängerverkleidung, die Hindernisse
im Abstand von bis zu 200 cm von der Stoßfängerver-
kleidung erfassen. ParkSense
®
meldet mit optischen
und akustischen Signalen den Abstand eines
Hindernisses.
WARTUNG DES PARKSENSE
®-
PARKASSISTENTEN
Wenn das ParkSense
®-Parkassistentsystem defekt ist,
lässt das Info-Display (EVIC) bei jedem Einschalten der
Zündung einen einfachen Warnton ertönen und zeigt
die Meldung "CLEAN PARK ASSIST SENSORS" (Sen-
soren des Parkassistenten reinigen) oder die Meldung
149
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

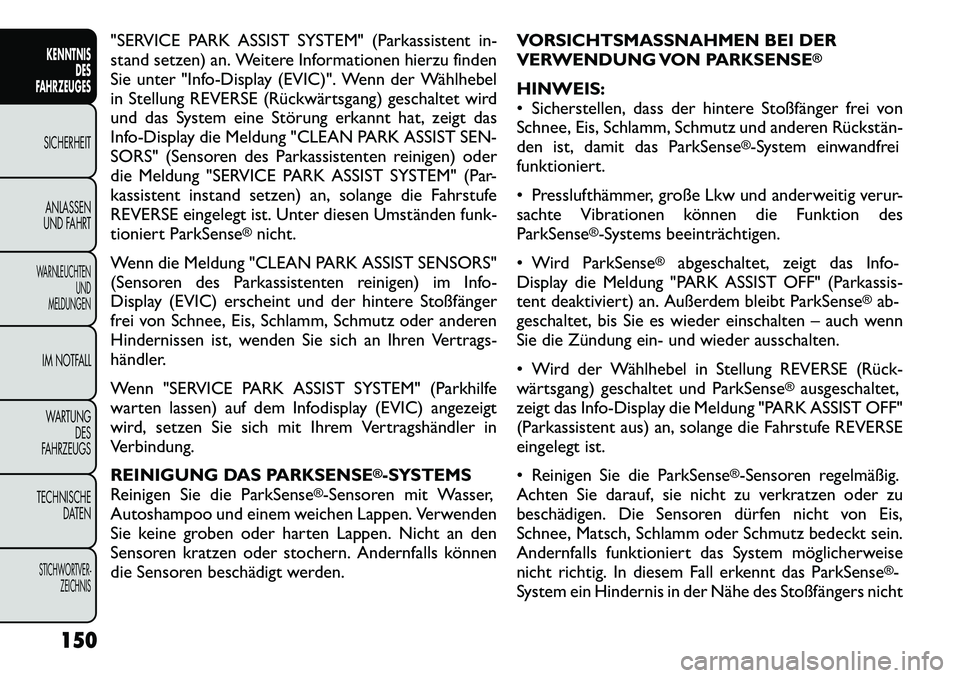

"SERVICE PARK ASSIST SYSTEM" (Parkassistent in-
stand setzen) an. Weitere Informationen hierzu finden
Sie unter "Info-Display (EVIC)". Wenn der Wählhebel
in Stellung REVERSE (Rückwärtsgang) geschaltet wird
und das System eine Störung erkannt hat, zeigt das
Info-Display die Meldung "CLEAN PARK ASSIST SEN-
SORS" (Sensoren des Parkassistenten reinigen) oder
die Meldung "SERVICE PARK ASSIST SYSTEM" (Par-
kassistent instand setzen) an, solange die Fahrstufe
REVERSE eingelegt ist. Unter diesen Umständen funk-
tioniert ParkSense
®nicht.
Wenn die Meldung "CLEAN PARK ASSIST SENSORS"
(Sensoren des Parkassistenten reinigen) im Info-
Display (EVIC) erscheint und der hintere Stoßfänger
frei von Schnee, Eis, Schlamm, Schmutz oder anderen
Hindernissen ist, wenden Sie sich an Ihren Vertrags-
händler.
Wenn "SERVICE PARK ASSIST SYSTEM" (Parkhilfe
warten lassen) auf dem Infodisplay (EVIC) angezeigt
wird, setzen Sie sich mit Ihrem Vertragshändler in
Verbindung.
REINIGUNG DAS PARKSENSE
®-SYSTEMS
Reinigen Sie die ParkSense
®-Sensoren mit Wasser,
Autoshampoo und einem weichen Lappen. Verwenden
Sie keine groben oder harten Lappen. Nicht an den
Sensoren kratzen oder stochern. Andernfalls können
die Sensoren beschädigt werden. VORSICHTSMASSNAHMEN BEI DER
VERWENDUNG VON PARKSENSE
®
HINWEIS:
 Sicherstellen, dass der hintere Stoßfänger frei von
Schnee, Eis, Schlamm, Schmutz und anderen Rückstän­
den ist, damit das ParkSense
®-System einwandfrei
funktioniert.
 Presslufthämmer, große Lkw und anderweitig verur-
sachte Vibrationen können die Funktion desParkSense
®-Systems beeinträchtigen.
 Wird ParkSense
®
abgeschaltet, zeigt das Info-
Display die Meldung "PARK ASSIST OFF" (Parkassis-
tent deaktiviert) an. Außerdem bleibt ParkSense
®ab-
geschaltet, bis Sie es wieder einschalten – auch wenn
Sie die Zündung ein- und wieder ausschalten.
 Wird der Wählhebel in Stellung REVERSE (Rück­
wärtsgang) geschaltet und ParkSense
®ausgeschaltet,
zeigt das Info-Display die Meldung "PARK ASSIST OFF"
(Parkassistent aus) an, solange die Fahrstufe REVERSE
eingelegt ist.
 Reinigen Sie die ParkSense
®-Sensoren regelmäßig.
Achten Sie darauf, sie nicht zu verkratzen oder zu
beschädigen. Die Sensoren dürfen nicht von Eis,
Schnee, Matsch, Schlamm oder Schmutz bedeckt sein.
Andernfalls funktioniert das System möglicherweise
nicht richtig. In diesem Fall erkennt das ParkSense
®-
System ein Hindernis in der Nähe des Stoßfängers nicht
150
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

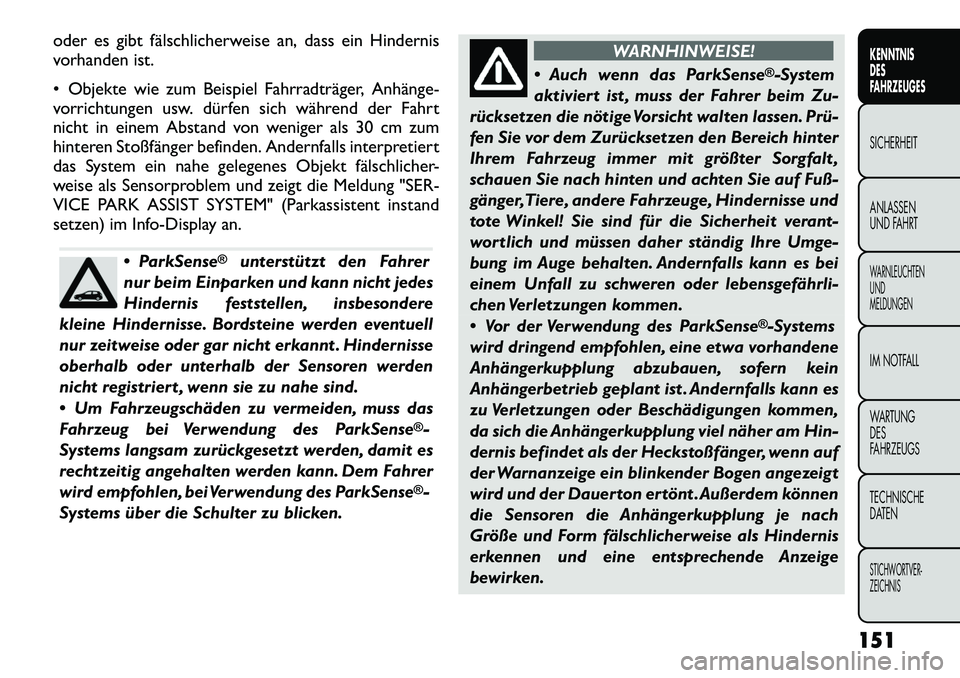

oder es gibt fälschlicherweise an, dass ein Hindernis
vorhanden ist.
 Objekte wie zum Beispiel Fahrradträger, Anhänge­
vorrichtungen usw. dürfen sich während der Fahrt
nicht in einem Abstand von weniger als 30 cm zum
hinteren Stoßfänger befinden. Andernfalls interpretiert
das System ein nahe gelegenes Objekt fälschlicher-
weise als Sensorproblem und zeigt die Meldung "SER-
VICE PARK ASSIST SYSTEM" (Parkassistent instand
setzen) im Info-Display an.
 ParkSense
®
unterstützt den Fahrer
nur beim Einparken und kann nicht jedes
Hindernis feststellen, insbesondere
kleine Hindernisse. Bordsteine werden eventuell
nur zeitweise oder gar nicht erkannt . Hindernisse
oberhalb oder unterhalb der Sensoren werden
nicht registriert , wenn sie zu nahe sind.
 Um Fahrzeugschäden zu vermeiden, muss das
Fahrzeug bei Verwendung des ParkSense
®-
Systems langsam zurückgesetzt werden, damit es
rechtzeitig angehalten werden kann. Dem Fahrer
wird empfohlen, bei Verwendung des ParkSense®-
Systems über die Schulter zu blicken.
WARNHINWEISE!
 Auch wenn das ParkSense
®-System
aktiviert ist , muss der Fahrer beim Zu-
rücksetzen die nötige Vorsicht walten lassen. Prü­
fen Sie vor dem Zurücksetzen den Bereich hinter
Ihrem Fahrzeug immer mit größter Sorgfalt ,
schauen Sie nach hinten und achten Sie auf Fuß-
gänger,Tiere, andere Fahrzeuge, Hindernisse und
tote Winkel! Sie sind für die Sicherheit verant-
wortlich und müssen daher ständig Ihre Umge-
bung im Auge behalten. Andernfalls kann es bei
einem Unfall zu schweren oder lebensgefährli-
chen Verletzungen kommen.
 Vor der Verwendung des ParkSense®-Systems
wird dringend empfohlen, eine etwa vorhandene
Anhängerkupplung abzubauen, sofern kein
Anhängerbetrieb geplant ist . Andernfalls kann es
zu Verletzungen oder Beschädigungen kommen,
da sich die Anhängerkupplung viel näher am Hin-
dernis befindet als der Heckstoßfänger, wenn auf
der Warnanzeige ein blinkender Bogen angezeigt
wird und der Dauerton ertönt .Außerdem können
die Sensoren die Anhängerkupplung je nach
Größe und Form fälschlicherweise als Hindernis
erkennen und eine entsprechende Anzeige
bewirken.
151
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

PARKVIEW® RÜCKFAHRKAMERA
(bei Versionen/Märkten, wo
verfügbar)
Ihr Fahrzeug kann mit dem ParkView
®-
Rückfahrkamerasystem ausgestattet werden. Das Sys-
tem zeigt Ihnen den Bereich hinter Ihrem Fahrzeug,
sobald der Rückwärtsgang eingelegt wird. Das Bild wird
auf dem Display des Radios zusammen mit einem
Hinweis oben auf dem Display angezeigt, "die gesamte
Umgebung zu überprüfen". Dieser Hinweis verschwin-
det nach fünf Sekunden. Die ParkView
®Kamera befin-
det sich am Fahrzeugheck über dem hinteren Num-
mernschild. Wenn der Rückwärtsgang herausgenommen wird, wird
der Rückfahrkamera­Modus beendet und es erscheint
wieder der Navigations- oder Audiobildschirm.
Durchgehende Rasterlinien veranschaulichen die
Breite des Fahrzeugs, und eine gestrichelte Mittellinie
stellt die Mitte des Fahrzeugs dar. Dadurch wird das
Einparken oder die Ausrichtung auf eine Kugelkopfauf-
nahme erleichtert. Die durchgehenden Rasterlinien
kennzeichnen getrennte Zonen, wodurch der Abstand
zum Fahrzeugheck besser abgeschätzt werden kann.
Die folgende Tabelle veranschaulicht die ungefähren
Abstände für jede Zone:
Zone Entfernung zum Fahrzeugheck
Rot 0–30 cm
Gelb 30 cm–1 m
Grün 1 m oder größer
152
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS
