2012 FIAT FREEMONT display

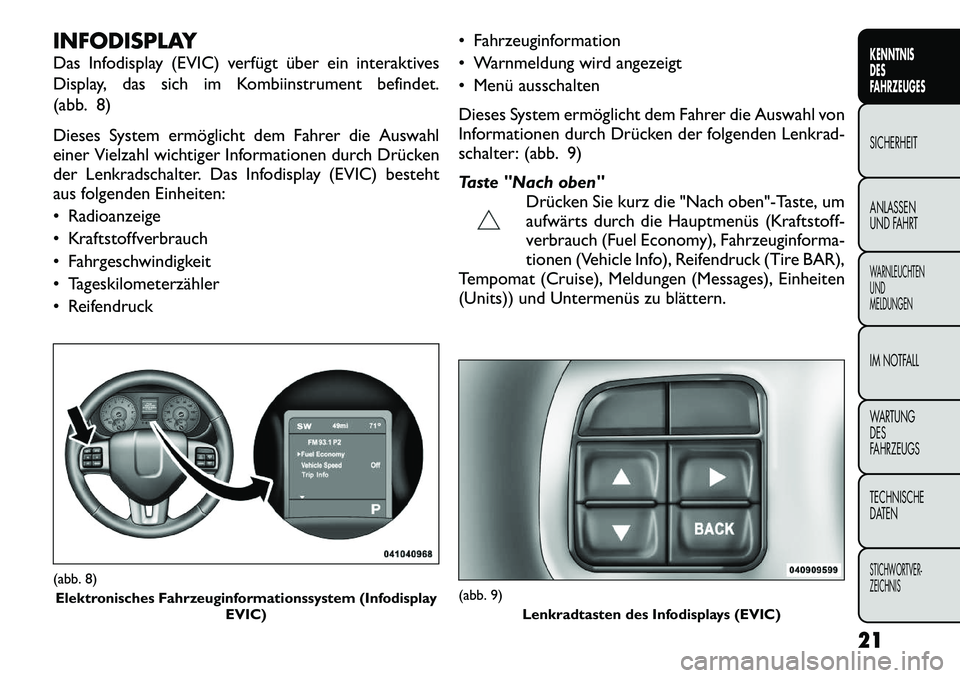

INFODISPLAY
Das Infodisplay (EVIC) verfügt über ein interaktives
Display, das sich im Kombiinstrument befindet.
(abb. 8)
Dieses System ermöglicht dem Fahrer die Auswahl
einer Vielzahl wichtiger Informationen durch Drücken
der Lenkradschalter. Das Infodisplay (EVIC) besteht
aus folgenden Einheiten:
 Radioanzeige
 Kraftstoffverbrauch
 Fahrgeschwindigkeit
 Tageskilometerzähler
 Reifendruck Fahrzeuginformation
 Warnmeldung wird angezeigt
 Menü ausschalten
Dieses System ermöglicht dem Fahrer die Auswahl von
Informationen durch Drücken der folgenden Lenkrad-
schalter: (abb. 9)
Taste "Nach oben"
Drücken Sie kurz die "Nach oben"-Taste, um
aufwärts durch die Hauptmenüs (Kraftstoff-
verbrauch (Fuel Economy), Fahrzeuginforma-
tionen (Vehicle Info), Reifendruck (Tire BAR),
Tempomat (Cruise), Meldungen (Messages), Einheiten
(Units)) und Untermenüs zu blättern.(abb. 8) Elektronisches Fahrzeuginformationssystem (Infodisplay EVIC)
(abb. 9)
Lenkradtasten des Infodisplays (EVIC)
21KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

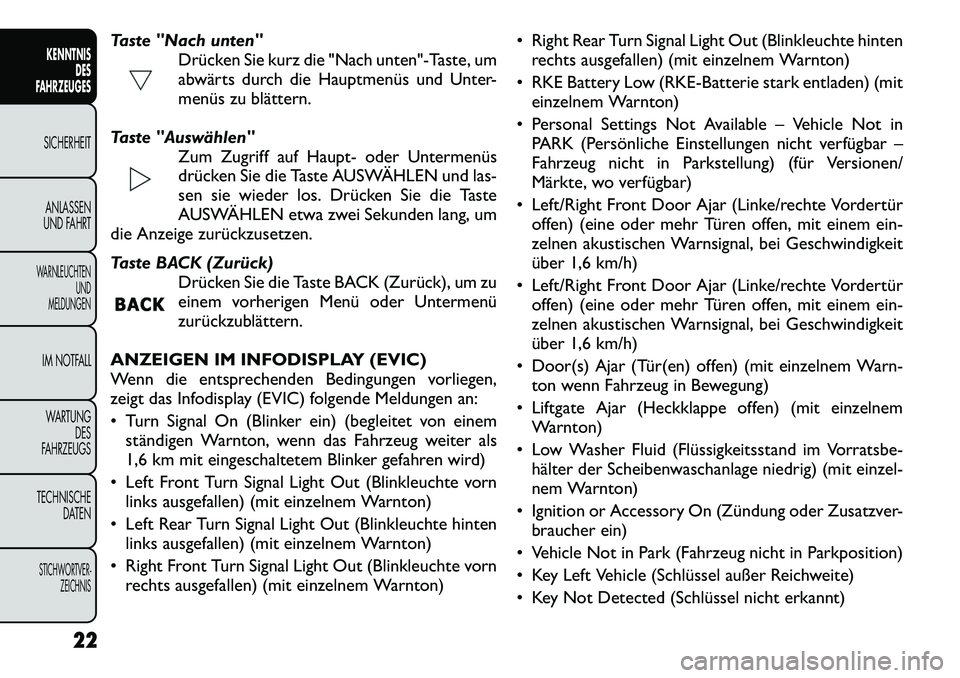

Taste "Nach unten"Drücken Sie kurz die "Nach unten"-Taste, um
abwärts durch die Hauptmenüs und Unter-
menüs zu blättern.
Taste "Auswählen" Zum Zugriff auf Haupt- oder Untermenüs
drücken Sie die Taste AUSWÄHLEN und las-
sen sie wieder los. Drücken Sie die Taste
AUSWÄHLEN etwa zwei Sekunden lang, um
die Anzeige zurückzusetzen.
Taste BACK (Zurück) Drücken Sie die Taste BACK (Zurück), um zu
einem vorherigen Menü oder Untermenü
zurückzublättern.
ANZEIGEN IM INFODISPLAY (EVIC)
Wenn die entsprechenden Bedingungen vorliegen,
zeigt das Infodisplay (EVIC) folgende Meldungen an:
 Turn Signal On (Blinker ein) (begleitet von einem ständigen Warnton, wenn das Fahrzeug weiter als
1,6 km mit eingeschaltetem Blinker gefahren wird)
 Left Front Turn Signal Light Out (Blinkleuchte vorn links ausgefallen) (mit einzelnem Warnton)
 Left Rear Turn Signal Light Out (Blinkleuchte hinten links ausgefallen) (mit einzelnem Warnton)
 Right Front Turn Signal Light Out (Blinkleuchte vorn rechts ausgefallen) (mit einzelnem Warnton)  Right Rear Turn Signal Light Out (Blinkleuchte hinten
rechts ausgefallen) (mit einzelnem Warnton)
 RKE Battery Low (RKE-Batterie stark entladen) (mit einzelnem Warnton)
 Personal Settings Not Available – Vehicle Not in PARK (Persönliche Einstellungen nicht verfügbar –
Fahrzeug nicht in Parkstellung) (für Versionen/
Märkte, wo verfügbar)
 Left/Right Front Door Ajar (Linke/rechte Vordertür offen) (eine oder mehr Türen offen, mit einem ein-
zelnen akustischen Warnsignal, bei Geschwindigkeit
über 1,6 km/h)
 Left/Right Front Door Ajar (Linke/rechte Vordertür offen) (eine oder mehr Türen offen, mit einem ein-
zelnen akustischen Warnsignal, bei Geschwindigkeit
über 1,6 km/h)
 Door(s) Ajar (Tür(en) offen) (mit einzelnem Warn- ton wenn Fahrzeug in Bewegung)
 Liftgate Ajar (Heckklappe offen) (mit einzelnem Warnton)
 Low Washer Fluid (Flüssigkeitsstand im Vorratsbe- hälter der Scheibenwaschanlage niedrig) (mit einzel-
nem Warnton)
 Ignition or Accessory On (Zündung oder Zusatzver- braucher ein)
 Vehicle Not in Park (Fahrzeug nicht in Parkposition)
 Key Left Vehicle (Schlüssel außer Reichweite)
 Key Not Detected (Schlüssel nicht erkannt)
22
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

 Low Tire Pressure (Niedriger Reifendruck) (mit ein-zelnem Warnton). Siehe "Reifendruck" und "Reifen-
drucküberwachung" unter "Start und Betrieb".
 Service TPM System (TPM-System warten) (mit ein- zelnem Warnton). Siehe "Reifendrucküberwachung"
unter "Start und Betrieb".
 Check Gascap (Tankdeckel prüfen) (siehe "Kraftstoff auftanken" in "Technische Daten")
 Oil Change Required (Ölwechsel fällig) (mit einzel- nem Warnton)
 Check Gascap (Tankdeckel überprüfen) (Weitere In- formationen hierzu finden Sie unter "Tanken" in
"Start und Betrieb".)
 Oil Change Due (Ölwechsel fällig) (mit einzelnem Warnton)
 Exhaust System – Regeneration Required Now (Aus- puffanlage – Regeneration fällig). Bei kurzzeitigen
Fahrten mit niedriger Geschwindigkeit erreicht das
Nachbehandlungssystem für Motor und Auspuffan-
lage evtl. nie die erforderlichen Zustände, um die
angesammelten Partikel zu entfernen. In diesem Fall
wird die Meldung "Exhaust System Regeneration Re-
quired Now" (Auspuffanlage – Regeneration fällig)
am Infodisplay angezeigt. Sie können den Zustand des
Partikelfiltersystems beheben. Fahren Sie dazu das
Fahrzeug mindestens 30 Minuten lang mit hoher
Geschwindigkeit, damit die angesammelten Partikel
entfernt werden und der normale Betriebszustand
des Systems wiederhergestellt wird.  Exhaust Service Require – See Dealer Now (Auspuff
muss gewartet werden – Händler aufsuchen). Die
Leistung des Motors wird verringert, um eine perma-
nente Beschädigung des Nachbehandlungssystems zu
verhindern. Wenn dieser Zustand eintritt, müssen
Sie Ihr Fahrzeug von Ihrem Vertragshändler wartenlassen.
INFODISPLAY (EVIC) – WEISSE
KONTROLLLEUCHTEN
In diesem Bereich werden die konfigurierbaren weißen
Kontrollleuchten angezeigt. Diese Kontrollleuchtenumfassen:
 Wählhebelstatus – Nur Automatikgetriebe
Angezeigt werden die Wählhebelstellungen
"P,R,N,D,L,5,4,3,2,1". Warnleuchten "5,4,3,2,1" zeigen
an, dass die Autostick™­Funktion aktiviert ist und der
ausgewählte Gang wird angezeigt. Weitere Informatio-
nen zu Autostick™ finden Sie unter "Start und Be-trieb".
 Tempomat EIN Diese Leuchte zeigt an, dass der Tempomat
eingeschaltet ist. Weitere Informationen
hierzu finden Sie unter "Tempomat" in
"Kenntnis des Fahrzeugs".
 Tempomat EINGESTELLT Diese Leuchte zeigt an, dass der Tempomat
EINGESTELLT ist. Weitere Informationen
23KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

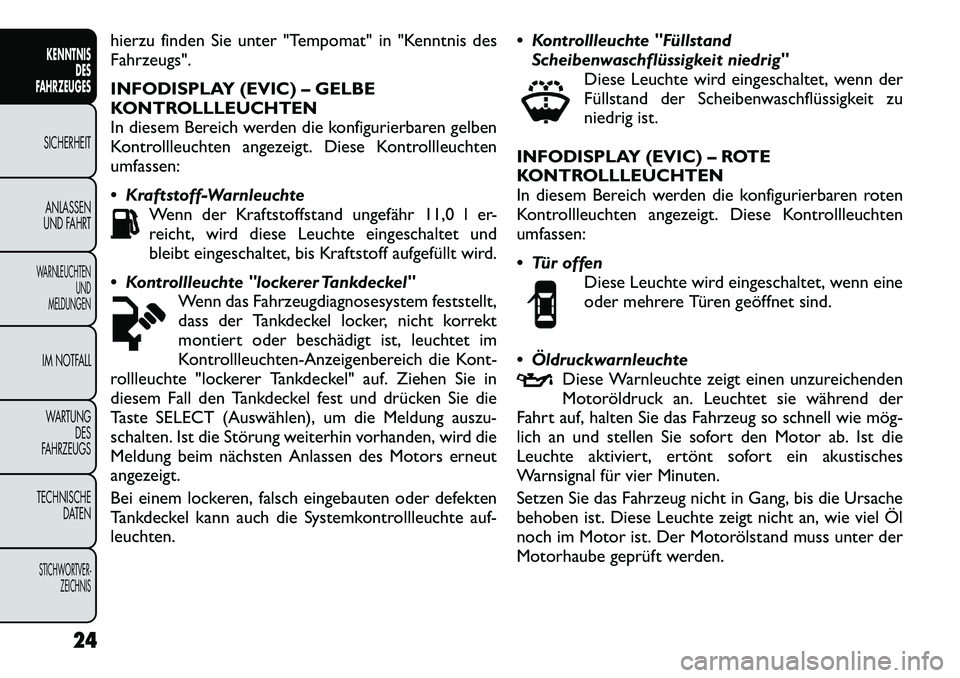

hierzu finden Sie unter "Tempomat" in "Kenntnis des Fahrzeugs".
INFODISPLAY (EVIC) – GELBE
KONTROLLLEUCHTEN
In diesem Bereich werden die konfigurierbaren gelben
Kontrollleuchten angezeigt. Diese Kontrollleuchtenumfassen:
 Kraftstoff-WarnleuchteWenn der Kraftstoffstand ungefähr 11,0 l er-
reicht, wird diese Leuchte eingeschaltet und
bleibt eingeschaltet, bis Kraftstoff aufgefüllt wird.
 Kontrollleuchte "lockerer Tankdeckel" Wenn das Fahrzeugdiagnosesystem feststellt,
dass der Tankdeckel locker, nicht korrekt
montiert oder beschädigt ist, leuchtet im
Kontrollleuchten-Anzeigenbereich die Kont-
rollleuchte "lockerer Tankdeckel" auf. Ziehen Sie in
diesem Fall den Tankdeckel fest und drücken Sie die
Taste SELECT (Auswählen), um die Meldung auszu-
schalten. Ist die Störung weiterhin vorhanden, wird die
Meldung beim nächsten Anlassen des Motors erneutangezeigt.
Bei einem lockeren, falsch eingebauten oder defekten
Tankdeckel kann auch die Systemkontrollleuchte auf-
leuchten.  Kontrollleuchte "Füllstand
Scheibenwaschflüssigkeit niedrig" Diese Leuchte wird eingeschaltet, wenn der
Füllstand der Scheibenwaschflüssigkeit zu
niedrig ist.
INFODISPLAY (EVIC) – ROTE
KONTROLLLEUCHTEN
In diesem Bereich werden die konfigurierbaren roten
Kontrollleuchten angezeigt. Diese Kontrollleuchtenumfassen:
 Tür offen Diese Leuchte wird eingeschaltet, wenn eine
oder mehrere Türen geöffnet sind.
 Öldruckwarnleuchte Diese Warnleuchte zeigt einen unzureichenden
Motoröldruck an. Leuchtet sie während der
Fahrt auf, halten Sie das Fahrzeug so schnell wie mög­
lich an und stellen Sie sofort den Motor ab. Ist die
Leuchte aktiviert, ertönt sofort ein akustisches
Warnsignal für vier Minuten.
Setzen Sie das Fahrzeug nicht in Gang, bis die Ursache
behoben ist. Diese Leuchte zeigt nicht an, wie viel Öl
noch im Motor ist. Der Motorölstand muss unter der
Motorhaube geprüft werden.
24
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

 Getriebeöltemperatur-WarnleuchteDie Warnleuchte zeigt an, dass die Getriebe-
öltemperatur zu hoch ist. Dies kann bei star-
ker Beanspruchung auftreten, beispielsweise
beim Ziehen eines Anhängers. Wenn die
Warnleuchte aufleuchtet, halten Sie das Fahrzeug am
Straßenrand an. Lassen Sie den Motor im Leerlauf oder
schneller, mit Gangwahlhebel in Stellung N (Leerlauf )
laufen, bis die Leuchte erlischt.
Durchgehendes Fahren bei leuchtender
Getriebeöltemperatur-Warnleuchte
führt zu schweren Getriebeschäden oder
zu einem Ausfall des Getriebes.
WARNHINWEISE!
Wenn Sie bei leuchtender
Getriebeöltemperatur-Warnleuchte
weiterfahren, kann unter Umständen kochendes
Getriebeöl aus dem Getriebe austreten, mit dem
heißen Motor oder Auspuffteilen in Kontakt
kommen und einen Brand verursachen.
OIL CHANGE DUE (ÖLWECHSEL FÄLLIG)
Ihr Fahrzeug ist mit einem Motorölwechsel-
Anzeigesystem ausgestattet. Die Meldung "Oil Change
Due" (Ölwechsel fällig) blinkt auf der Anzeige des
Infodisplays ca. 10 Sekunden nach dem Ertönen eines akustischen Warnsignals, das auf den fälligen Ölwechsel
aufmerksam macht. Das Motorölwechsel-
Anzeigesystem basiert auf Motordaten; dies bedeutet,
dass sich das Motorölwechselintervall nach dem per-
sönlichen Fahrstil richtet.
Bis zum Zurücksetzen wird diese Meldung weiterhin
angezeigt, wenn Sie die Zündung in die Stellung ON/
RUN bringen. Zum vorübergehenden Ausblenden der
Meldung drücken Sie kurz die Taste BACK (Zurück).
Wenden Sie sich bitte an den Fiat-Vertragshändler für
weitere Informationen zur Rückstellung des
Ölwechsel-Anzeigesystems.
FUEL ECONOMY
(KRAFTSTOFFVERBRAUCH)
Drücken Sie kurz die "Nach oben"- oder "Nach unten"-
Taste, bis "Fuel Economy" (Kraftstoffverbrauch) im
Infodisplay angezeigt wird, und drücken Sie die Taste
SELECT (Auswählen). Die folgenden Kraftstoffver-
brauchsfunktionen werden im Info-Display angezeigt:
 Average Fuel Economy (Kraftstoff-
Durchschnittsverbrauch)
 Distance To Empty (DTE) (Reichweite)
 100 l/km
Average Fuel Economy (Kraftstoff-
Durchschnittsverbrauch)
Zeigt den durchschnittlichen Kraftstoffverbrauch seit
der letzten Rückstellung an. Beim Rückstellen des
durchschnittlichen Kraftstoffverbrauchs erscheint auf
26
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

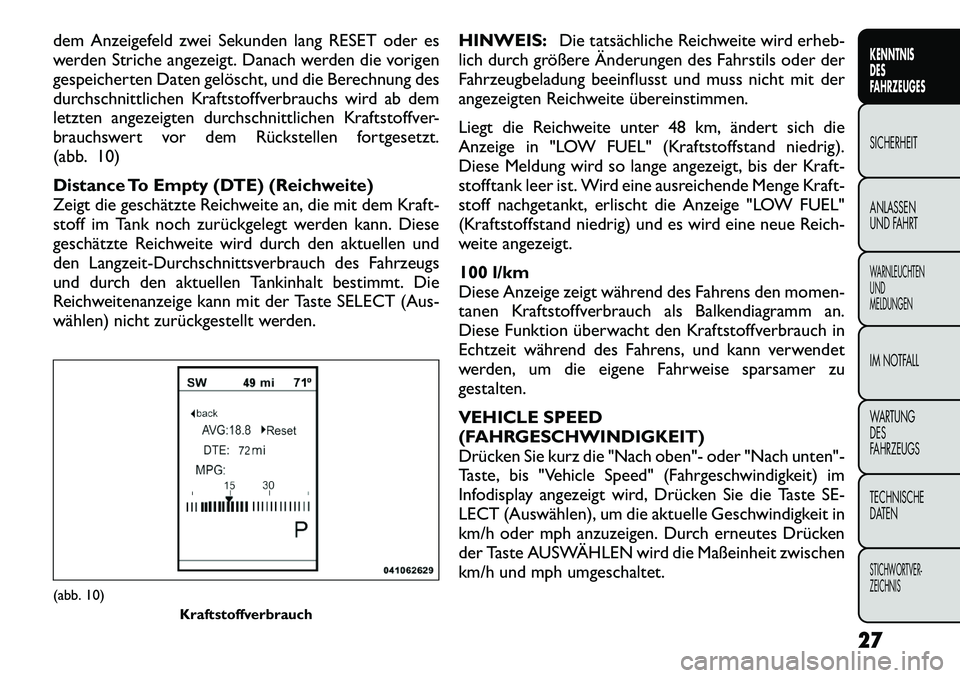

dem Anzeigefeld zwei Sekunden lang RESET oder es
werden Striche angezeigt. Danach werden die vorigen
gespeicherten Daten gelöscht, und die Berechnung des
durchschnittlichen Kraftstoffverbrauchs wird ab dem
letzten angezeigten durchschnittlichen Kraftstoffver-
brauchswert vor dem Rückstellen fortgesetzt.
(abb. 10)
Distance To Empty (DTE) (Reichweite)
Zeigt die geschätzte Reichweite an, die mit dem Kraft-
stoff im Tank noch zurückgelegt werden kann. Diese
geschätzte Reichweite wird durch den aktuellen und
den Langzeit-Durchschnittsverbrauch des Fahrzeugs
und durch den aktuellen Tankinhalt bestimmt. Die
Reichweitenanzeige kann mit der Taste SELECT (Aus-
wählen) nicht zurückgestellt werden.HINWEIS:
Die tatsächliche Reichweite wird erheb-
lich durch größere Änderungen des Fahrstils oder der
Fahrzeugbeladung beeinflusst und muss nicht mit der
angezeigten Reichweite übereinstimmen.
Liegt die Reichweite unter 48 km, ändert sich die
Anzeige in "LOW FUEL" (Kraftstoffstand niedrig).
Diese Meldung wird so lange angezeigt, bis der Kraft-
stofftank leer ist. Wird eine ausreichende Menge Kraft-
stoff nachgetankt, erlischt die Anzeige "LOW FUEL"
(Kraftstoffstand niedrig) und es wird eine neue Reich-
weite angezeigt.
100 l/km
Diese Anzeige zeigt während des Fahrens den momen-
tanen Kraftstoffverbrauch als Balkendiagramm an.
Diese Funktion überwacht den Kraftstoffverbrauch in
Echtzeit während des Fahrens, und kann verwendet
werden, um die eigene Fahrweise sparsamer zu
gestalten.
VEHICLE SPEED
(FAHRGESCHWINDIGKEIT)
Drücken Sie kurz die "Nach oben"- oder "Nach unten"-
Taste, bis "Vehicle Speed" (Fahrgeschwindigkeit) im
Infodisplay angezeigt wird, Drücken Sie die Taste SE-
LECT (Auswählen), um die aktuelle Geschwindigkeit in
km/h oder mph anzuzeigen. Durch erneutes Drücken
der Taste AUSWÄHLEN wird die Maßeinheit zwischen
km/h und mph umgeschaltet.(abb. 10) Kraftstoffverbrauch
27
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

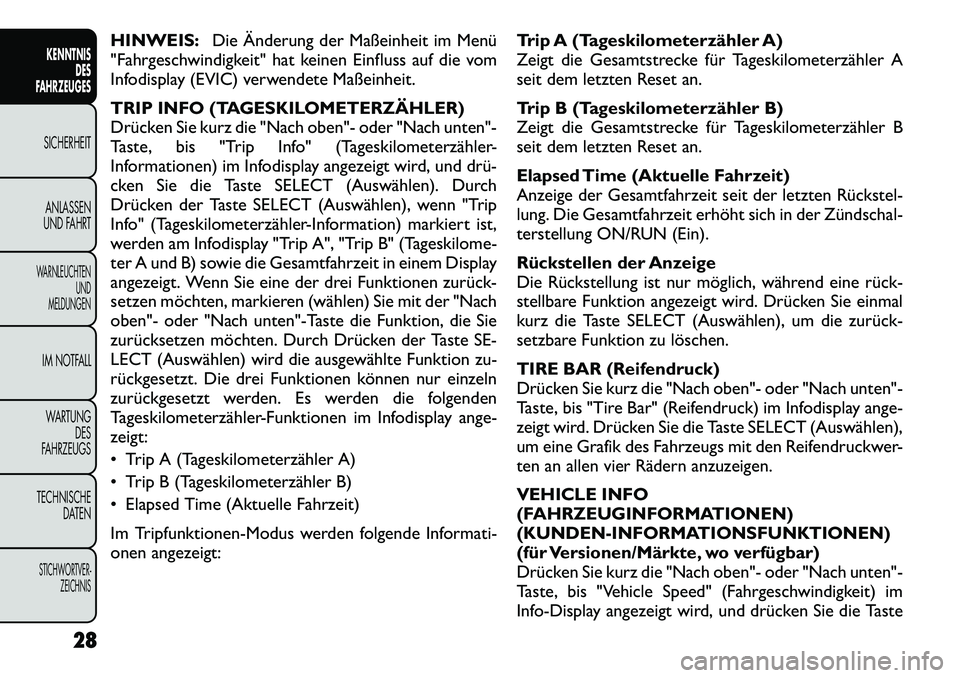

HINWEIS:Die Änderung der Maßeinheit im Menü
"Fahrgeschwindigkeit" hat keinen Einfluss auf die vom
Infodisplay (EVIC) verwendete Maßeinheit.
TRIP INFO (TAGESKILOMETERZÄHLER)
Drücken Sie kurz die "Nach oben"- oder "Nach unten"-
Taste, bis "Trip Info" (Tageskilometerzähler-
Informationen) im Infodisplay angezeigt wird, und drü­
cken Sie die Taste SELECT (Auswählen). Durch
Drücken der Taste SELECT (Auswählen), wenn "Trip
Info" (Tageskilometerzähler-Information) markiert ist,
werden am Infodisplay "Trip A", "Trip B" (Tageskilome-
ter A und B) sowie die Gesamtfahrzeit in einem Display
angezeigt. Wenn Sie eine der drei Funktionen zurück­
setzen möchten, markieren (wählen) Sie mit der "Nach
oben"- oder "Nach unten"-Taste die Funktion, die Sie
zurücksetzen möchten. Durch Drücken der Taste SE-
LECT (Auswählen) wird die ausgewählte Funktion zu-
rückgesetzt. Die drei Funktionen können nur einzeln
zurückgesetzt werden. Es werden die folgenden
Tageskilometerzähler-Funktionen im Infodisplay ange-zeigt:
 Trip A (Tageskilometerzähler A)
 Trip B (Tageskilometerzähler B)
 Elapsed Time (Aktuelle Fahrzeit)
Im Tripfunktionen-Modus werden folgende Informati-
onen angezeigt: Trip A (Tageskilometerzähler A)
Zeigt die Gesamtstrecke für Tageskilometerzähler A
seit dem letzten Reset an.
Trip B (Tageskilometerzähler B)
Zeigt die Gesamtstrecke für Tageskilometerzähler B
seit dem letzten Reset an.
Elapsed Time (Aktuelle Fahrzeit)
Anzeige der Gesamtfahrzeit seit der letzten Rückstel-
lung. Die Gesamtfahrzeit erhöht sich in der Zündschal­
terstellung ON/RUN (Ein).
Rückstellen der Anzeige
Die Rückstellung ist nur möglich, während eine rück­
stellbare Funktion angezeigt wird. Drücken Sie einmal
kurz die Taste SELECT (Auswählen), um die zurück­
setzbare Funktion zu löschen.
TIRE BAR (Reifendruck)
Drücken Sie kurz die "Nach oben"- oder "Nach unten"-
Taste, bis "Tire Bar" (Reifendruck) im Infodisplay ange-
zeigt wird. Drücken Sie die Taste SELECT (Auswählen),
um eine Grafik des Fahrzeugs mit den Reifendruckwer-
ten an allen vier Rädern anzuzeigen.
VEHICLE INFO
(FAHRZEUGINFORMATIONEN)
(KUNDEN-INFORMATIONSFUNKTIONEN)
(für Versionen/Märkte, wo verfügbar)
Drücken Sie kurz die "Nach oben"- oder "Nach unten"-
Taste, bis "Vehicle Speed" (Fahrgeschwindigkeit) im
Info-Display angezeigt wird, und drücken Sie die Taste
28
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

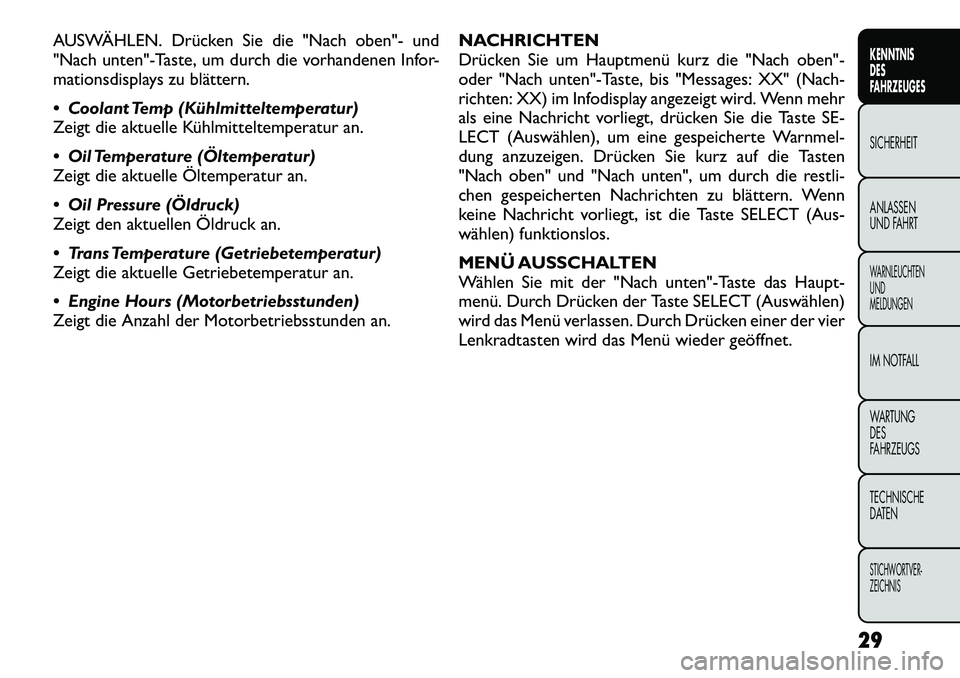

AUSWÄHLEN. Drücken Sie die "Nach oben"- und
"Nach unten"-Taste, um durch die vorhandenen Infor-
mationsdisplays zu blättern.
 Coolant Temp (Kühlmitteltemperatur)
Zeigt die aktuelle Kühlmitteltemperatur an.
 Oil Temperature (Öltemperatur)
Zeigt die aktuelle Öltemperatur an.
 Oil Pressure (Öldruck)
Zeigt den aktuellen Öldruck an.
 Trans Temperature (Getriebetemperatur)
Zeigt die aktuelle Getriebetemperatur an.
 Engine Hours (Motorbetriebsstunden)
Zeigt die Anzahl der Motorbetriebsstunden an.NACHRICHTEN
Drücken Sie um Hauptmenü kurz die "Nach oben"-
oder "Nach unten"-Taste, bis "Messages: XX" (Nach-
richten: XX) im Infodisplay angezeigt wird. Wenn mehr
als eine Nachricht vorliegt, drücken Sie die Taste SE-
LECT (Auswählen), um eine gespeicherte Warnmel-
dung anzuzeigen. Drücken Sie kurz auf die Tasten
"Nach oben" und "Nach unten", um durch die restli-
chen gespeicherten Nachrichten zu blättern. Wenn
keine Nachricht vorliegt, ist die Taste SELECT (Aus-
wählen) funktionslos.
MENÜ AUSSCHALTEN
Wählen Sie mit der "Nach unten"-Taste das Haupt-
menü. Durch Drücken der Taste SELECT (Auswählen)
wird das Menü verlassen. Durch Drücken einer der vier
Lenkradtasten wird das Menü wieder geöffnet.
29
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS
