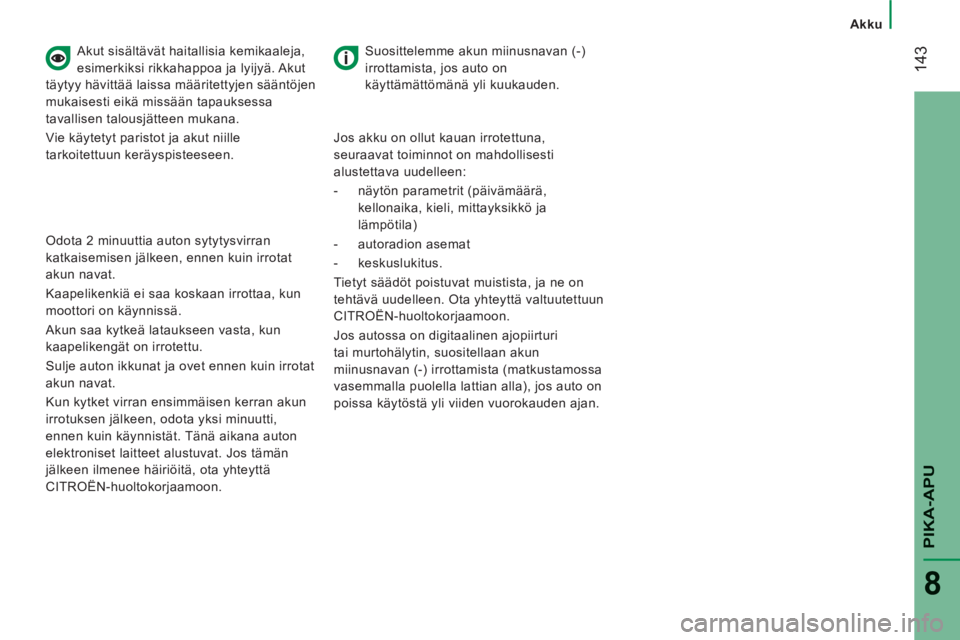

Akku

Akut sisältävät haitallisia kemikaaleja,
esimerkiksi rikkahappoa ja lyijyä. Akut
täytyy hävittää laissa määritettyjen sääntöjen
mukaisesti eikä missään tapauksessa
tavallisen talousjätteen mukana.
Vie käytetyt paristot ja akut niille
tarkoitettuun keräyspisteeseen.
Suosittelemme akun miinusnavan (-)
irrottamista, jos auto on
käyttämättömänä yli kuukauden.

Odota 2 minuuttia auton sytytysvirran
katkaisemisen jälkeen, ennen kuin irrotat
akun navat.
Kaapelikenkiä ei saa koskaan irrottaa, kun
moottori on käynnissä.
Akun saa kytkeä lataukseen vasta, kun
kaapelikengät on irrotettu.
Sulje auton ikkunat ja ovet ennen kuin irrotat
akun navat.
Kun kytket virran ensimmäisen kerran akun
irrotuksen jälkeen, odota yksi minuutti,
ennen kuin käynnistät. Tänä aikana auton
elektroniset laitteet alustuvat. Jos tämän
jälkeen ilmenee häiriöitä, ota yhteyttä
CITROËN-huoltokorjaamoon.
Jos akku on ollut kauan irrotettuna,
seuraavat toiminnot on mahdollisesti
alustettava uudelleen:


- näytön parametrit (päivämäärä,
kellonaika, kieli, mittayksikkö ja
lämpötila)

- autoradion asemat

- keskuslukitus.
Tietyt säädöt poistuvat muistista, ja ne on
tehtävä uudelleen. Ota yhteyttä valtuutettuun
CITROËN-huoltokorjaamoon.
Jos autossa on digitaalinen ajopiirturi
tai murtohälytin, suositellaan akun
miinusnavan (-) irrottamista (matkustamossa
vasemmalla puolella lattian alla), jos auto on
poissa käytöstä yli viiden vuorokauden ajan.

144

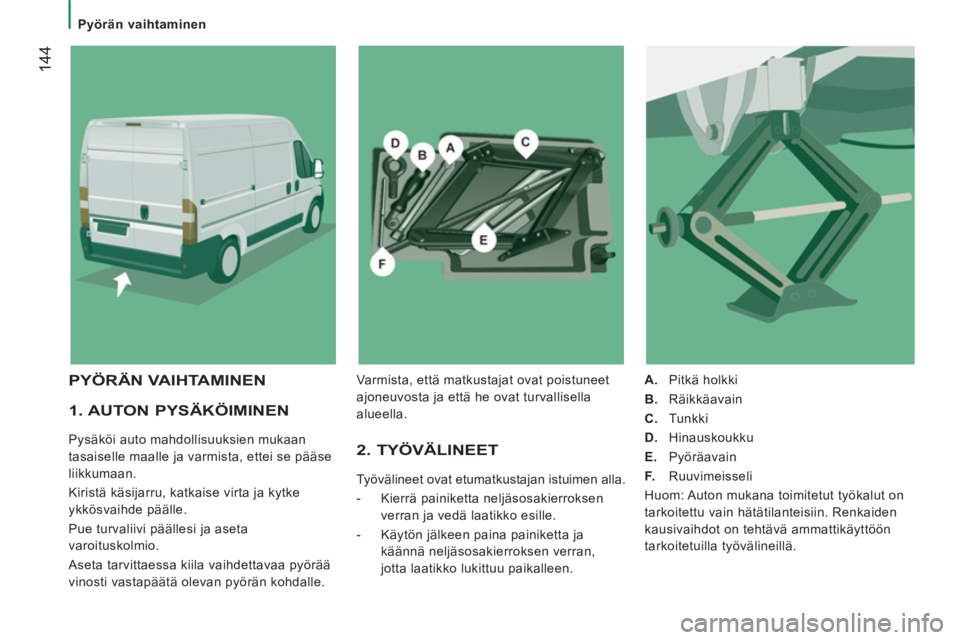

Pyörän vaihtaminen


1. AUTON PYSÄKÖIMINEN

Pysäköi auto mahdollisuuksien mukaan
tasaiselle maalle ja varmista, ettei se pääse
liikkumaan.
Kiristä käsijarru, katkaise virta ja kytke
ykkösvaihde päälle.
Pue turvaliivi päällesi ja aseta
varoituskolmio.
Aseta tarvittaessa kiila vaihdettavaa pyörää
vinosti vastapäätä olevan pyörän kohdalle. 2. TYÖVÄLINEET
Työvälineet ovat etumatkustajan istuimen alla.


- Kierrä painiketta neljäsosakierroksen
verran ja vedä laatikko esille.

- Käytön jälkeen paina painiketta ja
käännä neljäsosakierroksen verran,
jotta laatikko lukittuu paikalleen.

A.
Pitkä holkki

B.
Räikkäavain

C.
Tunkki

D.
Hinauskoukku

E.
Pyöräavain

F.
Ruuvimeisseli
Huom: Auton mukana toimitetut työkalut on
tarkoitettu vain hätätilanteisiin. Renkaiden
kausivaihdot on tehtävä ammattikäyttöön
tarkoitetuilla työvälineillä.


PYÖRÄN VAIHTAMINEN
Varmista, että matkustajat ovat poistuneet
ajoneuvosta ja että he ovat turvallisella
alueella.

8
Pyörän vaihtaminen
PIKA-AP
U

4. PYÖRÄN IRROTTAMINEN



- Irrota koristekapseli ruuvimeisselillä F
.

- Avaa pultit pyöräavaimella E
.
- Aseta tunkki C
vaihdettavan
pyöränviereen.

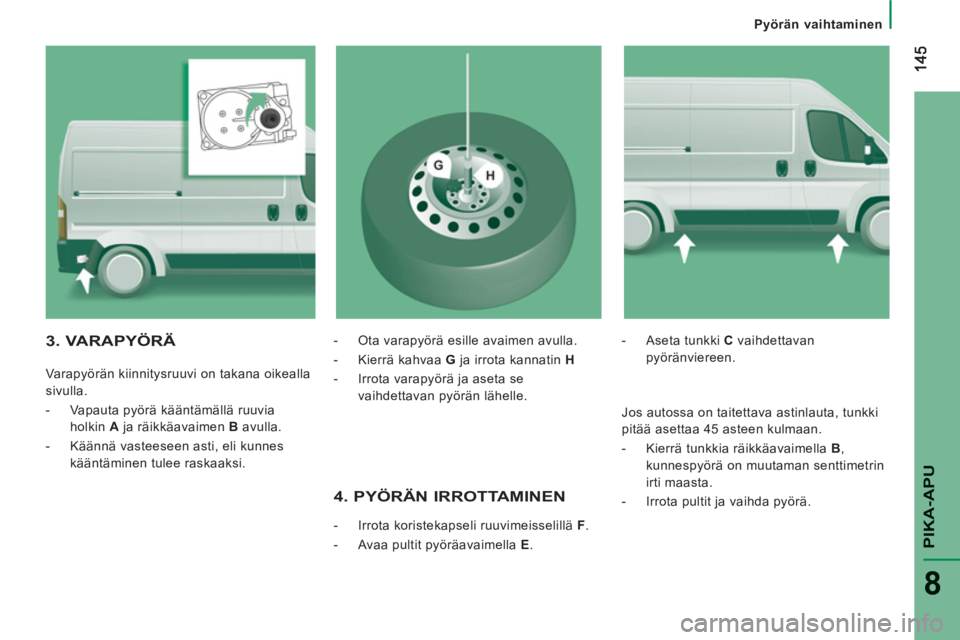

3. VARAPYÖRÄ


Varapyörän kiinnitysruuvi on takana oikealla
sivulla.




- Vapauta pyörä kääntämällä ruuvia
holkin A
ja räikkäavaimen B
avulla.

- Käännä vasteeseen asti, eli kunnes
kääntäminen tulee raskaaksi.
- Ota varapyörä esille avaimen avulla.

- Kierrä kahvaa G
ja irrota kannatin H

- Irrota varapyörä ja aseta se
vaihdettavan pyörän lähelle.


Jos autossa on taitettava astinlauta, tunkki
pitää asettaa 45 asteen kulmaan.


- Kierrä tunkkia räikkäavaimella B
,
kunnespyörä on muutaman senttimetrin
irti maasta.

- Irrota pultit ja vaihda pyörä.

14
6


Pyörän vaihtaminen


6. KORJATUN PYÖRÄN
ASENTAMINEN TAKAISIN
PAIKOILLEEN
Korjattu pyörä asennetaan paikoilleen
kohdassa 5 kerrotulla tavalla. Älä unohda
asentaa koristekapselia takaisin paikoilleen.
Lisätietoa rengastarran sijainnista saat
osan "Tunnistaminen" otsikosta 9.
Varapyörällä ei ole tarkoitus ajaa pitkiä
matkoja. Anna valtuutetun CITROËN-
huoltokorjaamon tarkastaa mahdollisimman
pian pulttien kiristys ja varapyörän
ilmanpaine.
Anna valtuutetun CITROËN-huoltokorjaamon
myös korjata alkuperäinen pyörä ja asentaa
se paikalleen mahdollisimman pian.

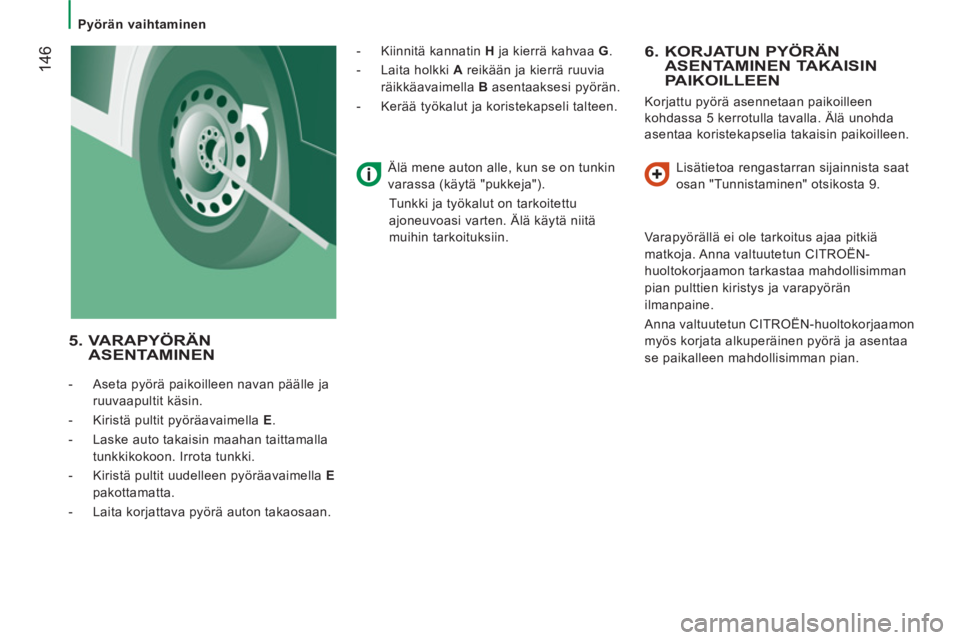

5. VARAPYÖRÄNASENTAMINEN



- Aseta pyörä paikoilleen navan päälle ja
ruuvaapultit käsin.

- Kiristä pultit pyöräavaimella E
.

- Laske auto takaisin maahan taittamalla
tunkkikokoon. Irrota tunkki.

- Kiristä pultit uudelleen pyöräavaimella E
pakottamatta.

- Laita korjattava pyörä auton takaosaan.
- Kiinnitä kannatin H
ja kierrä kahvaa G
.

- Laita holkki A
reikään ja kierrä ruuvia
räikkäavaimella B
asentaaksesi pyörän.

- Kerää työkalut ja koristekapseli talteen.
Älä mene auton alle, kun se on tunkin
varassa (käytä "pukkeja").
Tunkki ja työkalut on tarkoitettu
ajoneuvoasi varten. Älä käytä niitä
muihin tarkoituksiin.

14
7
8
Pyörän vaihtaminen
PIKA-AP
U

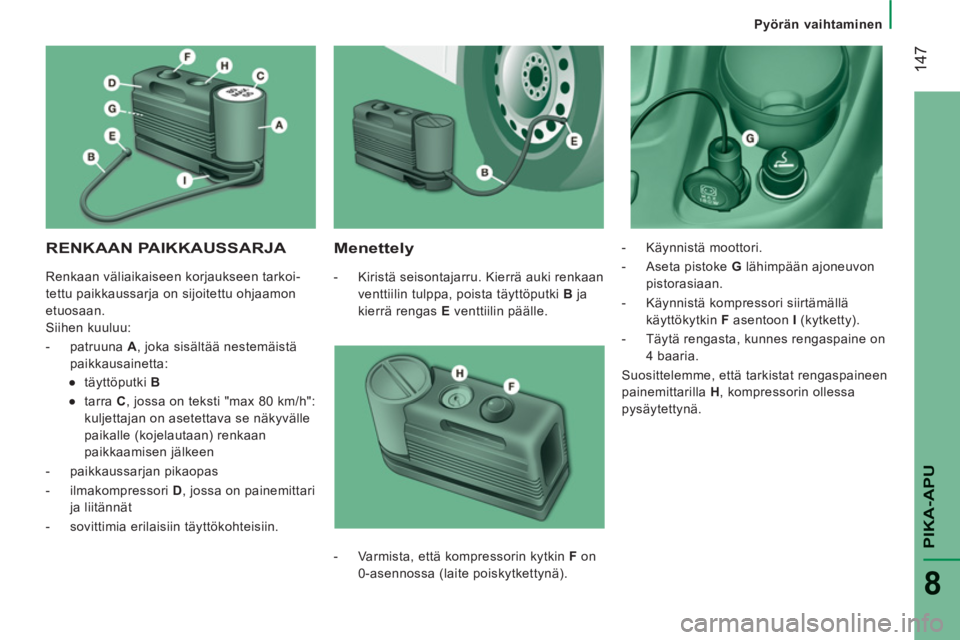

RENKAAN PAIKKAUSSARJA

Menettely



- Kiristä seisontajarru. Kierrä auki renkaan
venttiilin tulppa, poista täyttöputki B
ja
kierrä rengas E
venttiilin päälle.
- Käynnistä moottori.

- Aseta pistoke G
lähimpään ajoneuvon
pistorasiaan.

- Käynnistä kompressori siirtämällä
käyttökytkin F
asentoon I
(kytketty).

- Täytä rengasta, kunnes rengaspaine on
4 baaria.
Suosittelemme, että tarkistat rengaspaineen
painemittarilla H
, kompressorin ollessa
pysäytettynä.

- Varmista, että kompressorin kytkin F
on
0-asennossa (laite poiskytkettynä). Renkaan väliaikaiseen korjaukseen tarkoi-
tettu paikkaussarja on sijoitettu ohjaamon
etuosaan.
Siihen kuuluu:


- patruuna A
, joka sisältää nestemäistä
paikkausainetta:


●
täyttöputki B

●
tarra C
, jossa on teksti "max 80 km/h":
kuljettajan on asetettava se näkyvälle
paikalle (kojelautaan) renkaan
paikkaamisen jälkeen

- paikkaussarjan pikaopas

- ilmakompressori D
, jossa on painemittari
ja liitännät

- sovittimia erilaisiin täyttökohteisiin.

Pyörän vaihtaminen

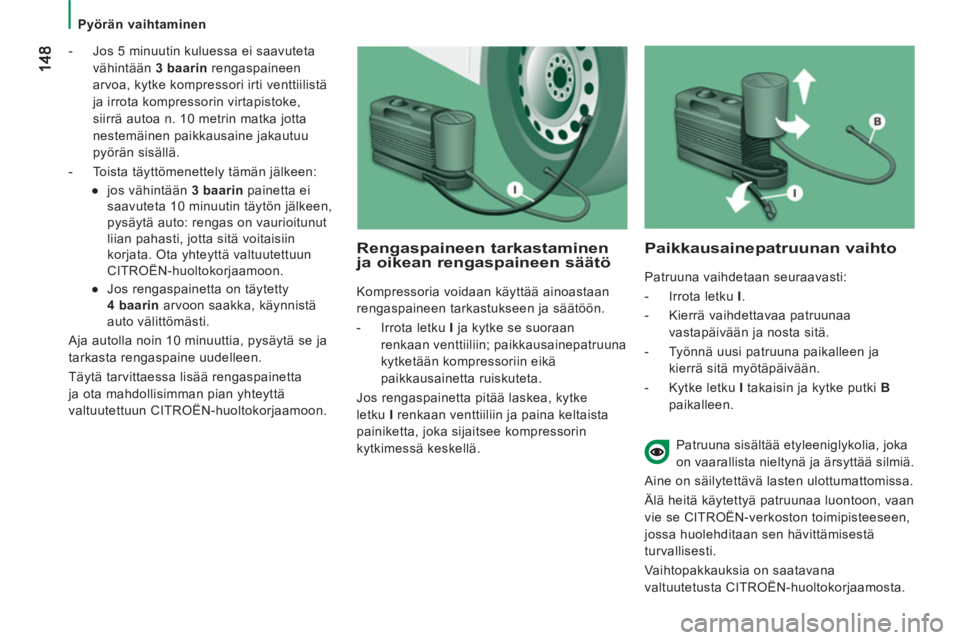

- Jos 5 minuutin kuluessa ei saavuteta
vähintään 3 baarin
rengaspaineen
arvoa, kytke kompressori irti venttiilistä
ja irrota kompressorin virtapistoke,
siirrä autoa n. 10 metrin matka jotta
nestemäinen paikkausaine jakautuu
pyörän sisällä.

- Toista täyttömenettely tämän jälkeen:


●
jos vähintään 3 baarin
painetta ei
saavuteta 10 minuutin täytön jälkeen,
pysäytä auto: rengas on vaurioitunut
liian pahasti, jotta sitä voitaisiin
korjata. Ota yhteyttä valtuutettuun
CITROËN-huoltokorjaamoon.

●
Jos rengaspainetta on täytetty
4 baarin
arvoon saakka, käynnistä
auto välittömästi.

Aja autolla noin 10 minuuttia, pysäytä se ja
tarkasta rengaspaine uudelleen.
Täytä tarvittaessa lisää rengaspainetta
ja ota mahdollisimman pian yhteyttä
valtuutettuun CITROËN-huoltokorjaamoon.
Rengaspaineen tarkastaminen ja oikean rengaspaineen säätö

Kompressoria voidaan käyttää ainoastaan
rengaspaineen tarkastukseen ja säätöön.


- Irrota letku I
ja kytke se suoraan
renkaan venttiiliin; paikkausainepatruuna
kytketään kompressoriin eikä
paikkausainetta ruiskuteta.
Jos rengaspainetta pitää laskea, kytke
letku I
renkaan venttiiliin ja paina keltaista
painiketta, joka sijaitsee kompressorin
kytkimessä keskellä.


Paikkausainepatruunan vaihto

Patruuna vaihdetaan seuraavasti:


- Irrota letku I
.

- Kierrä vaihdettavaa patruunaa
vastapäivään ja nosta sitä.

- Työnnä uusi patruuna paikalleen ja
kierrä sitä myötäpäivään.

- Kytke letku I
takaisin ja kytke putki B
paikalleen.


Patruuna sisältää etyleeniglykolia, joka
on vaarallista nieltynä ja ärsyttää silmiä.
Aine on säilytettävä lasten ulottumattomissa.
Älä heitä käytettyä patruunaa luontoon, vaan
vie se CITROËN-verkoston toimipisteeseen,
jossa huolehditaan sen hävittämisestä
turvallisesti.
Vaihtopakkauksia on saatavana
valtuutetusta CITROËN-huoltokorjaamosta.

14
9
PIKA-AP
U
8

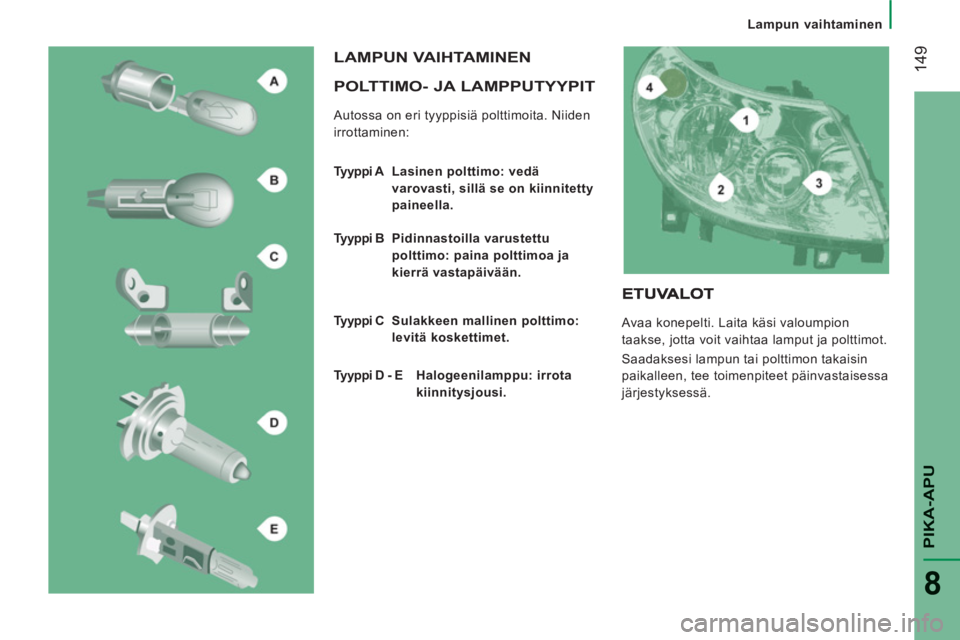

Lampun vaihtaminen

POLTTIMO- JA LAMPPUTYYPIT

Autossa on eri tyyppisiä polttimoita. Niiden
irrottaminen:
LAMPUN VAIHTAMINEN


Tyyppi A Lasinen polttimo: vedä
varovasti, sillä se on kiinnitetty
paineella.

Tyyppi B Pidinnastoilla varustettu
polttimo: paina polttimoa ja
kierrä vastapäivään.

Tyyppi C Sulakkeen mallinen polttimo:
levitä koskettimet.

Tyyppi D - E Halogeenilamppu: irrota
kiinnitysjousi.


Avaa konepelti. Laita käsi valoumpion
taakse, jotta voit vaihtaa lamput ja polttimot.
Saadaksesi lampun tai polttimon takaisin
paikalleen, tee toimenpiteet päinvastaisessa
järjestyksessä.

150

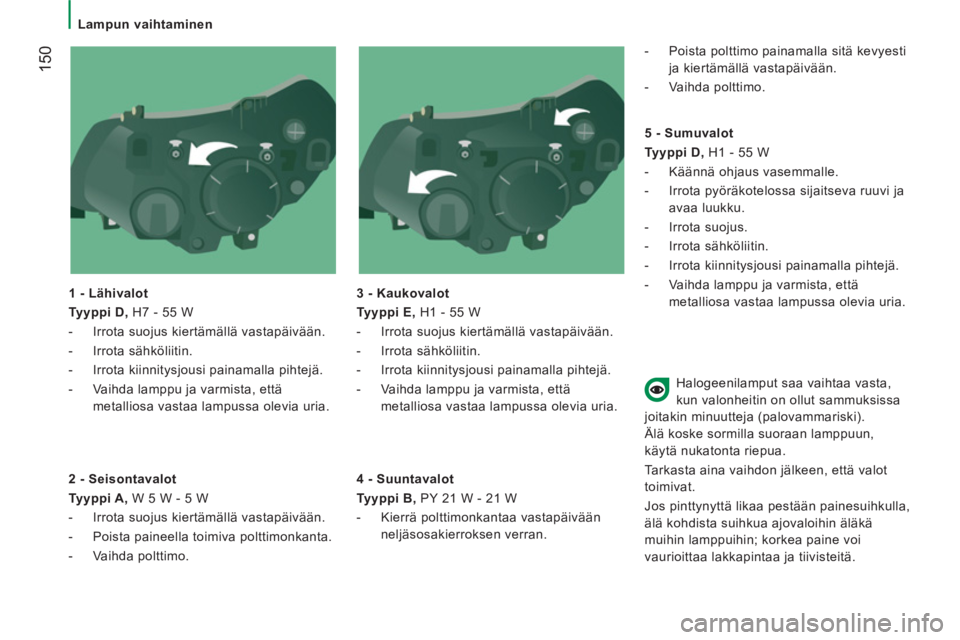

Lampun vaihtaminen

1 - Lähivalot

Tyyppi D,
H7 - 55 W


- Irrota suojus kiertämällä vastapäivään.

- Irrota sähköliitin.

- Irrota kiinnitysjousi painamalla pihtejä.

- Vaihda lamppu ja varmista, että
metalliosa vastaa lampussa olevia uria.

3 - Kaukovalot

Tyyppi E,
H1 - 55 W


- Irrota suojus kiertämällä vastapäivään.

- Irrota sähköliitin.

- Irrota kiinnitysjousi painamalla pihtejä.

- Vaihda lamppu ja varmista, että
metalliosa vastaa lampussa olevia uria.


2 - Seisontavalot

Tyyppi A,
W 5 W - 5 W


- Irrota suojus kiertämällä vastapäivään.

- Poista paineella toimiva polttimonkanta.

- Vaihda polttimo.

4 - Suuntavalot

Tyyppi B,
PY 21 W - 21 W


- Kierrä polttimonkantaa vastapäivään
neljäsosakierroksen verran.

- Poista polttimo painamalla sitä kevyesti
ja kiertämällä vastapäivään.

- Vaihda polttimo.


5 - Sumuvalot

Tyyppi D,
H1 - 55 W


- Käännä ohjaus vasemmalle.

- Irrota pyöräkotelossa sijaitseva ruuvi ja
avaa luukku.

- Irrota suojus.

- Irrota sähköliitin.

- Irrota kiinnitysjousi painamalla pihtejä.

- Vaihda lamppu ja varmista, että
metalliosa vastaa lampussa olevia uria.
Halogeenilamput saa vaihtaa vasta,
kun valonheitin on ollut sammuksissa
joitakin minuutteja (palovammariski).
Älä koske sormilla suoraan lamppuun,
käytä nukatonta riepua.
Tarkasta aina vaihdon jälkeen, että valot
toimivat.
Jos pinttynyttä likaa pestään painesuihkulla,
älä kohdista suihkua ajovaloihin äläkä
muihin lamppuihin; korkea paine voi
vaurioittaa lakkapintaa ja tiivisteitä.
