2012 CITROEN JUMPER Návod na použití (in Czech)

Hladina náplní
11
9
7
KONTROLY
Hladina chladicí kapaliny

Používejte výhradně kapalinu doporučenou
výrobcem vozidla. V opačném případě
hrozí vážné poškození motoru Vašeho
vozidla. Když je motor zahřátý, je teplota
chladicí kapaliny regulována elektrickým
ventilátorem. Protože ventilátor může být
v činnosti i po vypnutí zapalování a navíc
je chladicí okruh pod tlakem, vyčkejte
se zásahem nejméně jednu hodinu po
zastavení motoru.
Pro zabránění nebezpečí popálení:
vyšroubujte nejprve uzávěr o 1/4 otáčky,
aby mohl klesnout tlak v okruhu. Po klesnutí
tlaku sejměte uzávěr a dolijte chladicí
kapalinu.
Nutnost častého doplňování kapaliny je
známkou nějaké závady, proto nechte
vozidlo co nejrychleji zkontrolovat v servisní
síti CITROËN. řízení

Vozidlo na rovném podkladu a motor
studený. Vyšroubujte uzávěr spojený
s měrkou a ověřte hladinu, která se musí
nacházet mezi značkami MINI
a MAXI
.
Upotřebené kapaliny

Zabraňte dlouhodobějšímu styku
upotřebeného oleje s pokožkou.
Brzdová kapalina je zdraví škodlivá žíravina.
Nevylévejte upotřebený olej, brzdovou
kapalinu a chladicí kapalinu do
kanalizačního potrubí ani na zem. K jejich
sběru slouží speciální kontejnery v servisní
síti CITROËN.
Doplnění

Hladina se musí nacházet mezi značkami
MINI
a MAXI
na expanzní nádobce. Je-li
nutno dolít více než 1 litr kapaliny, nechte
okruh zkontrolovat v servisní síti CITROËN.


Hladina kapaliny ostřikovače
skel a ostřikovače světlometů

Aby bylo zaručeno optimální vyčištění skel
a nedocházelo k zamrzání kapaliny
ostřikovače, nesmí být pro doplňování
nádržky nebo výměnu této kapaliny
používána voda.
Objem nádržky: přibližně 5,5 litru.

12
0
KONTROLY
Vzduchový filtr a filtr vzduchu v kabině

Zanešený filtr kabiny může snížit výkonnost
klimatizace a způsobovat nežádoucí
zápachy. Informace o pravidelné výměně
těchto komponentů naleznete v sešitu
údržby vozidla.
V závislosti na životním prostředí (prašné
ovzduší...) a provozních podmínkách vozidla
(provoz ve městě...) měňte tyto komponenty
v případě potřeby dvakrát častěji, viz
rubrika 7, část „Motorový prostor“.


Mechanická převodovka

Nechte kontrolovat hladinu podle plánu
údržby stanoveného výrobcem.
Pro ověření hladiny hlavních náplní
a kontroly některých prvků, v souladu
s plánem údržby stanoveným výrobcem, se
řiďte stranami vyhrazenými pro typ motoru
Vašeho vozidla v sešitu údržby.
Používejte pouze přípravky doporučené
společností CITROËN nebo přípravky
s rovnocennými kvalitami a
charakteristikami.
Pro optimalizování činnosti tak důležitých
orgánů, jako je brzdový okruh, společnost
CITROËN vybrala a nabízí Vám specifické
přípravky.
Aby nedošlo k poškození elektrických
zařízení ve vozidle, je výslovně zakázáno
provádět mytí motorového prostoru
vysokotlakým proudem vody.
Příliš dlouhý zdvih ruční brzdy nebo zjištění
ztráty účinnosti tohoto systému vyžaduje
provedení jeho seřízení i v období mezi
dvěma kontrolami.
Nechte zkontrolovat systém v servisní
síti CITROËN.

Vypuštění vody z filtru nafty


Jestliže se rozsvítí tato kontrolka,
je třeba vypustit vodu z filtru.
Vypuštění je nutno provádět
pravidelně při každé výměně
oleje motoru.
Pro vypuštění vody povolte vypouštěcí šroub
nebo sondu detekce přítomnosti vody v
naftě, nacházející se ve spodní části filtru.
Nechte vytéct všechnu vodu. Poté utáhněte
vypouštěcí šroub nebo sondu detekce vody.
Motory HDi využívají moderní technologie.
Všechny zásahy musí být prováděny
odborníky se specifickou kvalifikací, kterou
zaručuje servisní síť CITROËN.


Baterie

Před zimním obdobím nechte ověřit baterii
v servisní síti CITROËN.
Brzdové destičky

Opotřebení brzd závisí na stylu jízdy,
zejména pak u vozidel používaných ve
městě a na krátké trasy. Může být nutné
nechat zkontrolovat stav brzd i v období
mezi kontrolami vozidla v rámci programů
údržby.
Vyjma případu úniku z okruhu znamená
pokles hladiny brzdové kapaliny opotřebení
brzdových destiček.
Stav opotřebení brzdových
kotoučů/brzdových bubnů

Bližší informace o kontrole stavu opotřebení
brzdových kotoučů/brzdových bubnů
Vám rádi poskytnou pracovníci servisní
sítě CITROËN.


Olejový filtr

Vložku měňte pravidelně podle plánu údržby.

Kontroly
12
1
7
KONTROLY
Filtr pevných částic (naftové motory)

Filtr pevných částic doplňuje funkci
katalyzátoru snižováním emisí výfukových
plynů zachycováním pevných nespálených
částic. Z výfuku tedy již nevychází černý
kouř.
Tento filtr, který je součástí výfukového
potrubí zachycuje uhlíkové částice. Řídicí
jednotka motoru automaticky vyhodnocuje
úroveň zanesení filtru a pravidelně eliminuje
zachycené částice (regenerace).
Regenerace je spuštěna v závislosti na
množství zachycených částic a podmínkách
používání vozidla. Během této fáze
můžete zpozorovat některé jevy - zvýšení
volnoběžných otáček, spuštění ventilátoru
chlazení motoru, zvýšení kouřivosti
a zvýšení teploty výfukových plynů - které
nemají vliv na fungování vozidla nebo na
životní prostředí. Po dlouhé jízdě nízkou rychlostí nebo po
chodu motoru naprázdno může výjimečně
dojít k vývinu vodní páry při akceleraci.
Tato skutečnost nemá vliv na jízdní
vlastnosti vozidla ani na životní prostředí.
Z důvodu vysokých teplot, které souvisí
s normálním fungováním filtru pevných
částic, je pro zabránění požáru důležité,
neparkovat nad hořlavými materiály
(tráva, suché listí, jehličí, ...).
Zanesení/Regenerace

Porucha funkce
Jestliže tato výstraha přetrvává,
nepodceňujte ji, signalizuje poruchu funkce
sestavy výfukového potrubí/filtru pevných
částic.
Nechte systém zkontrolovat v servisní síti
CITROËN.

V případě rizika zanesení se
na displeji sdruženého přístroje
zobrazí hlášení doprovázené
zvukovým signálem a rozsvícením
servisní kontrolky.
Tato výstraha je aktivována na počátku
ucpávání filtru pevných částic (podmínkou
je jízda charakteru městského provozu
neobvykle prodlouženého: snížená rychlost,
zácpy...).
Pro regenerování filtru je doporučeno
jet, jakmile to umožní podmínky provozu,
rychlostí alespoň 60 km/h při otáčkách
motoru vyšších než 2 000 ot/min po dobu
přibližně patnácti minut (dokud nezhasne
kontrolka a/nebo nezmizí výstražné hlášení).
Pokud je to možné, nevypínejte motor
před dokončením regenerace; opakované
přerušení může způsobit předčasné
opotřebení motorového oleje. Nedoporučuje
se dokončit regeneraci filtru ve stojícím
vozidle.

122

Inovace ve službách výkonu
Již více než 40 let vyvíjejí výzkumná oddělení
společnosti TOTAL pro společnost CITROËN
maziva odpovídající nejnovějším technickým
inovacím vozidel CITROËN, v prostředí
automobilových závodů i při běžném provozu.
Je to pro Vás zárukou dosahování nejlepších
výkonových parametrů Vašeho motoru.

Optimální ochrana motoru Vašeho
vozidla
Jestliže budete při údržbě svého
vozidla CITROËN používat maziva
značky TOTAL, přispějete jak k
prodloužení životnosti a zachování
výkonových parametrů Vašeho
motoru, tak k ochraně životního
prostředí.


doporučuje

Palivo
12
3
7
KONTROLY
Minimální zásoba paliva
Když je dosažena úroveň E
(Empty - prázdná) nádrže,
rozsvítí se tato kontrolka.
V tomto okamžiku zbývá v nádrži
palivo pro ujetí dalších
přibližně 50 km
,
a to v závislosti na jízdních podmínkách,
typu motoru a profilu vozovky. Co nejdříve
doplňte palivo, aby nedošlo k jeho úplnému
vyčerpání. Při čerpání paliva musí být motor vypnutý.


- Otevřete klapku uzávěru nádrže.

- Přidržte jednou rukou uzávěr.

- Druhou rukou zasuňte klíč a otočte jím
proti směru hodinových ručiček.

- Sundejte uzávěr a zavěste jej na patku,
umístěnou na vnitřní straně klapky.
Štítek nalepený na vnitřní straně klapky
připomíná typ paliva, které je třeba načerpat.
Při čerpání plné nádrže nepokračujte
po 3. vypnutí plnicí pistole. Jinak by mohlo
dojít k poruchám funkce.
Objem palivové nádrže činí přibližně 90
litrů.


- Po naplnění nádrže zavřete uzávěr
a přiklopte klapku.
NEUTRALIZOVANÝ OKRUH
DODÁVKY PALIVA

V případě velkého nárazu vypne speciální
zařízení automaticky přívod paliva do
motoru a elektrické napájení vozidla.
ČERPÁNÍ PALIVA DO NÁDRŽE

V prodeji jsou rovněž nádrže o objemu
60 a 125 litrů. Ověřte, že není cítit palivo a že nedošlo
k úniku paliva vně vozidlo.
Obnovte dodávku zatlačením:


- na první tlačítko, umístěné pod
odkládací skříňkou.

- na druhé tlačítko, umístěné v prostoru
pro baterii pod podlahou řidiče.


Při nízkých teplotách
V horských a/nebo chladných oblastech
je doporučeno používat „zimní“ typ paliva,
uzpůsobený pro nízké teploty a teploty pod
bodem mrazu.

124


Baterie




A.
Kovový bod kladného pólu ve Vašem
vozidle

B.
Pomocná baterie

C.
Kostra vozidla

Dobití baterie nabíječkou



- odpojte baterii, která se nachází vpředu
vlevo v podlaze,

- dodržujte návod k použití stanovený
výrobcem nabíječky,

- baterii připojte počínaje svorkou
záporného pólu (-),

- ověřte čistotu pólů a svorek. Jsou-li
pokryty síranem (bělavé nebo nazelenalé
usazeniny), demontujte je a očistěte.
Dobíjení baterie musí být prováděno ve
větraném prostoru, na místě vzdáleném od
otevřeného plamene a všech případných
zdrojů jiskření pro zabránění nebezpečí
výbuchu nebo požáru.
Nesnažte se dobít zamrzlou baterii: je
nejprve nutno ji nechat rozmrznout, aby
nehrozilo nebezpečí výbuchu. Jestliže došlo
k zamrznutí baterie, nechte ji před dobitím
zkontrolovat specialistou, který ověří, že
nedošlo k poškození vnitřních komponentů
a že obal není popraskaný, což by
znamenalo nebezpečí úniku jedovaté
a žíravé kyseliny.

BATERIE


Nastartování s pomocí jinébaterie



- připojte červený kabel ke kovovému
bodu A
a poté ke svorce (+) pomocné
baterie B
,

- jeden konec zeleného nebo černého
kabelu připojte ke svorce záporného
pólu (-) pomocné baterie B
,

- připojte druhý konec zeleného nebo
černého kabelu ke kostřicímu bodu C
Vašeho vozidla,

- zapněte startér, nechte točit motor,

- počkejte na návrat na volnoběžné
otáčky a poté odpojte kabely.

12
5


Baterie
RYCHLÁ NÁPOVĚD
A
8


Baterie obsahují zdraví škodlivé
látky, jako je kyselina sírová a olovo.
Musí být likvidovány v souladu s platnými
zákonnými nařízeními a v žádném případě
nesmí být vyhozeny společně s běžným
domovním odpadem.
Odneste vybité elektrické články a baterie
do specializované sběrny.
Doporučujeme odpojit svorku (-)
baterie, je-li vozidlo odstaveno na dobu
delší než jeden měsíc.

Před odpojením baterie musíte nejprve
vypnout zapalování a počkat 2 minuty.
Neodpojujte svorky za chodu motoru.
Nenabíjejte baterie bez odpojení svorek.
Před odpojením baterie zavřete okna
a dveře.
Po opětném připojení baterie zapněte
zapalování a vyčkejte před zapnutím
startéru 1 minutu, aby se mohly aktivovat
elektronické systémy vozidla. Pokud se však
po této manipulaci vyskytnou malé poruchy,
konzultujte zástupce sítě CITROËN
.
Jestliže je baterie odpojena na delší dobu,
může být po jejím opětném připojení nutno
znovu aktivovat následující funkce:


- parametry displeje (datum, čas, jazyk,
jednotky vzdálenosti a teploty),

- předvolba rozhlasových stanic,

- centrální zamykání.
Některá seřízení jsou zrušena a je nutno
provést jejich nové nastavení, konzultujte
zástupce sítě CITROËN.
Je-li Vaše vozidlo vybaveno tachografem
nebo alarmem, je doporučeno odpojit
svorku (-) baterie (umístěná v kabině pod
podlahou na levé straně), bude-li vozidlo
odstaveno na více než 5 dnů.

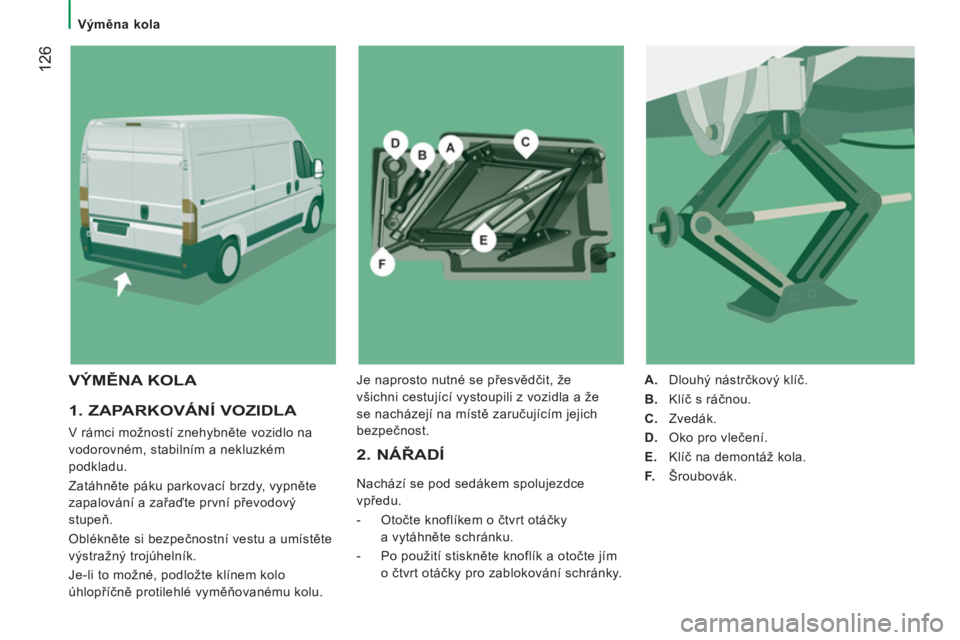

Výměna kola
12
6


1. ZAPARKOVÁNÍ VOZIDLA

V rámci možností znehybněte vozidlo na
vodorovném, stabilním a nekluzkém
podkladu.
Zatáhněte páku parkovací brzdy, vypněte
zapalování a zařaďte první převodový
stupeň.
Oblékněte si bezpečnostní vestu a umístěte
výstražný trojúhelník.
Je-li to možné, podložte klínem kolo
úhlopříčně protilehlé vyměňovanému kolu.
2. NÁŘADÍ

Nachází se pod sedákem spolujezdce
vpředu.


- Otočte knoflíkem o čtvrt otáčky
a vytáhněte schránku.

- Po použití stiskněte knoflík a otočte jím
o čtvrt otáčky pro zablokování schránky.

A.
Dlouhý nástrčkový klíč.

B.
Klíč s ráčnou.

C.
Zvedák.

D.
Oko pro vlečení.

E.
Klíč na demontáž kola.

F.
Šroubovák.

VÝMĚNA KOLA
Je naprosto nutné se přesvědčit, že
všichni cestující vystoupili z vozidla a že
se nacházejí na místě zaručujícím jejich
bezpečnost.
