Säten
63
3
ERGONOMI OCH KOMFOR
T
BAKSÄTEN
Lutnin
g av ryggstödet
Vrid på inställningsratten för att
ställa in ryggstödets lutning.
Instigning i baksätet

För att komma till 3:e raden manövrerar man
reglaget för den yttre stolen i 2:a raden och
fäller ned dess ryggstöd framåt.
Fäll upp ryggstödet genom att föra tillbaka
det i lodrätt läge utan att röra vid reglaget.
Nedfällt ryggstöd på mittstolen(rad 2 och 3)

Mittstolens ryggstöd kan fällas helt ned på
sittdynan och kan då användas som bord
med mugghållare.
Fäll ned nackstödet, för reglaget uppåt och
fäll ned ryggstödet framåt.
För att fälla upp ryggstödet i dess
utgångsläge för du åter upp reglaget.

Säten
64

BÄNKAR BAK
Demonterin
g av soffan
Åtminstone två personer behöver
hjälpas åt för att ta bort soffan.
Fäll ned ryggstödet på sittdynan såsom
beskrivs ovan.
Vrid de två spakarna framåt.
Fäll ned soffans fot framåt och placera
enheten i lodrätt läge.

Rätt användning

Efter olika ingrepp:


- ta inte bort ett nackstöd utan att ställa
undan det och fästa det på en hållare,

- låt inte någon resa i 3:e raden med
soffan på 2:a raden i lodrätt läge,

- förvara inga föremål på nedfällt ryggstöd
i 2:a raden,

- kontrollera att säkerhetsbältena alltid är
åtkomliga och lätt kan spännas fast av
passageraren,

- en passagerare får inte sätta sig utan att
först ha ställt in nackstödet rätt på sätet
och inte heller utan att ha justerat och
spänt fast sitt säkerhetsbälte.


Instigning i baksätet

Fäll ned nackstöden, för reglaget uppåt och
fäll ned ryggstödet framåt.


Nedfällt ryggstöd

Ta bort nackstöden och vinkla ryggstödet
såsom beskrivs ovan.
Lyft spaken med den högra handen och fäll
ned ryggstödet 5° bakåt.
Fäll med den vänstra handen ryggstödet
framåt på sittdynan. Vrid de två spakarna uppåt.
Lyft upp soffan och ta ut den.

Säten
65
3
ERGONOMI OCH KOMFOR
T

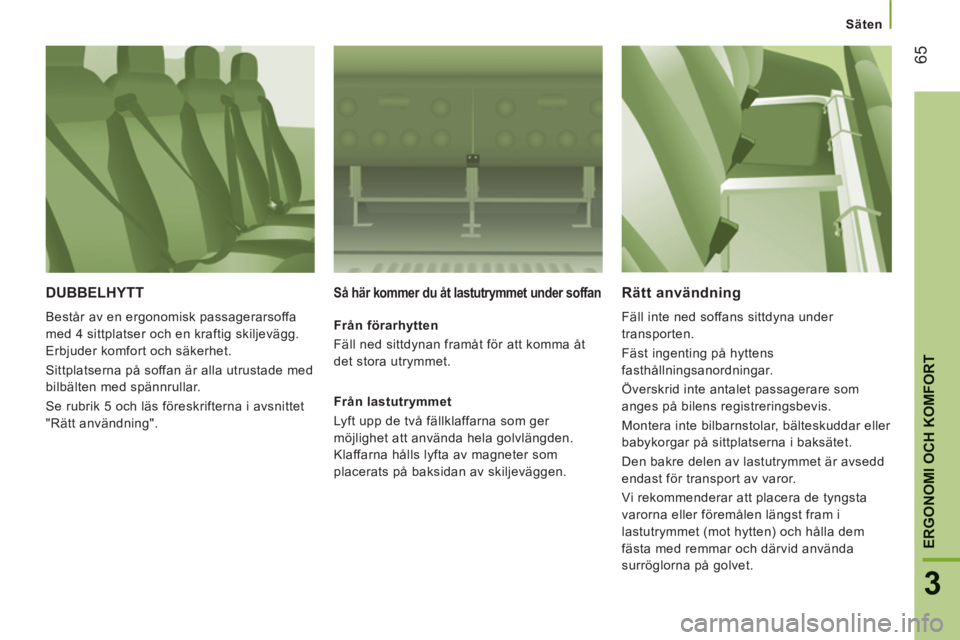

DUBBELHYTT
Består av en ergonomisk passagerarsoffa
med 4 sittplatser och en kraftig skiljevägg.
Erbjuder komfort och säkerhet.
Sittplatserna på soffan är alla utrustade med
bilbälten med spännrullar.
Se rubrik 5 och läs föreskrifterna i avsnittet
"Rätt användning".

Så här kommer du åt lastutrymmet under soffan


Från förarhytten
Fäll ned sittdynan framåt för att komma åt
det stora utrymmet.

Från lastutrymmet
Lyft upp de två fällklaffarna som ger
möjlighet att använda hela golvlängden.
Klaffarna hålls lyfta av magneter som
placerats på baksidan av skiljeväggen.

Rätt användning

Fäll inte ned soffans sittdyna under
transporten.
Fäst ingenting på hyttens
fasthållningsanordningar.
Överskrid inte antalet passagerare som
anges på bilens registreringsbevis.
Montera inte bilbarnstolar, bälteskuddar eller
babykorgar på sittplatserna i baksätet.
Den bakre delen av lastutrymmet är avsedd
endast för transport av varor.
Vi rekommenderar att placera de tyngsta
varorna eller föremålen längst fram i
lastutrymmet (mot hytten) och hålla dem
fästa med remmar och därvid använda
surröglorna på golvet.

66
ANORDNINGAR I HYTTEN
F
örvaringsutrymmen under framsätena
Under framsätet (förarsätet) finns en
förvaringslåda.
Utrymmet under passagerarsätet används
för att förvara de verktyg som behövs vid
hjulbyte.
Om din bil har ett säte med
variabel dämpning, saknas dessa
förvaringsutrymmen.


Nedfällbar skrivplatta

Skrivplattan sitter mitt på instrumentbrädan.
Klämman kan användas som hållare för
dokument, listor osv.
Dra i eller tryck på den övre delen av plattan
för att vika ihop eller fälla ut.
I BILEN

Förvaringsfack i mitten

Om facket har lås, kan det låsas med
nyckeln.
Om bilen passagerarkrockkudde kan
skrivplattan inte fällas upp.

67
ERGONOMI OCH KOMFOR
T
3
Handskfack
Handskfack med kylning

Hanskfatter sitter i den övre högra delen av
instrumentbrädan.
Ventilationsluckan kan vara öppen eller
stängd. Luften som blåses in i handskfacket
är samma luft som strömmar ut genom
ventilationsmunstyckena.
Solskydd

Fäll ned solskyddet för att slippa bländning
framifrån.
På solskydden finns fickor för förvaring av
betalkort för vägtull, kvitton osv.

Inredning
68


Cigarrettändare/12-voltsuttag

Tryck in och vänta ett ögonblick på
automatisk inkoppling.
I uttaget: max. 180 W.
Borttagbar askkopp

Öppna askkoppen och dra den utåt uppåt.
Töm innehållet i askkoppen i ett avfallskärl.


Förvaringsfack under taket

Förvaringsfacket sitter ovanför solskydden.
Max. last: cirka 20 kg.

69
ERGONOMI OCH KOMFOR
T
3

Taklampa

Den dubbla taklampan sitter mitt i taket och
aktiveras enligt följande:


- med strömbrytarna på taklampan, när
tändningen är påslagen - läge MAR
(körläge)

- vid öppning eller stängning av någon av
framdörrarna

- vid låsning eller upplåsning av bilen
Den släcks automatiskt i följande fall:


- om strömbrytaren inte har tryckts in vare
sig till höger eller vänster

- efter 15 minuter oavsett omständigheter,
om dörrarna lämnats öppna eller när
tändningen slås på

Läslampor

Läslamporna styrs med strömbrytarna.
Förarens strömbrytare styr båda
läslamporna tillsammans.
Passagerarens strömbrytare styr antingen
förarens eller passagerarens läslampa.
Anordningar/handskfack i dörrarna


Med reglagen som sitter nertill
till vänster på instrumentbrädan
kan föraren aktivera/avaktivera
passagerarlampan.

Inredning
70

ANORDNINGAR I LASTUTRYMMETFäste för surrskenor

Fästen avsedda för surrskenor finns ovanför
klädseln på sidorna.


12-voltsuttag

I uttaget: max. 180 W.


Öglor för fastsurrning

Det finns 8 surröglor för att surra fast
lasten. 6 öglor finns på golvet och 2 på
skiljeväggen bakom hytten.
Av säkerhetsskäl bör tunga föremål placeras
så långt fram mot hytten som möjligt.
Beklädnad

De inre sidodelarna har skyddsklädsel.
