2012 CITROEN JUMPER InstruktionsbÖcker (in Swedish)

Förarplats
31
2
KLAR FÖR START

Kontrollampan
är
anger
Lösning - åtgärd
Säkerhetsbältet
inte fastspänt tänd och börjar
sedan blinka föraren har inte spänt fast sitt
säkerhetsbälte. Spänn fast säkerhetsbältet.
åtföljs av en
ljudsignal och
förblir tänd att bilen kör utan att föraren har
spänt fast säkerhetsbältet Kontrollera att det är fastspänt genom att provdra i
remmen. Rubrik 5, avsnitt "Säkerhetsbälten".
Servostyrning tänd, åtföljs av
en ljudsignal och
ett meddelande
på displayen funktionsstörning Bilen behåller sin vanliga styrning, men har ingen servo.
Låt CITROËN kontrollera.
Krockkudde
fram/sida blinkar eller
förblir tänd fel på krockkudde Låt CITROËN kontrollera. Rubrik 5, avsnitt
"Krockkuddar".
Fjädring tänd fel i tryckluftsutjämningen Kontakta CITROËN.
ABS tänd fel i systemet Bilen behåller sin vanliga styrning, men har ingen servo.
Vi rekommenderar att du stannar bilen och kontaktar en
CITROËN-verkstad.
ASR blinkar hjulspinn har kunnat undvikas Systemet optimerar drivkraften och förbättrar bilens
kursstabilitet.
Rubrik 5, avsnitt "Säkerhet vid körning".
tänd, åtföljs av
en ljudsignal och
ett meddelande
på displayen funktionsstörning Kontakta CITROËN .

Förarplats
323232


Kontrollampan
är
anger
Lösning - åtgärd
ESP blinkar funktion
tänd funktionsstörning eller fel på
backstarthjälpen
Kontakta CITROËN.
Rubrik 5, avsnitt "Säkerhet vid körning".
fel på ITC antispinnsystemet.
Partikelfilter tänd regenerering av partikelfiltret Vi rekommenderar att du låter motorn gå tills lampan
släcks, så att regenereringsfasen slutförs. Rubrik 7,
avsnitt "Kontroller".
Avgasrening tänd fel i systemet Låt CITROËN snarast göra en kontroll.

Bortkoppling av
passagerkrockkudden
fram
tänd avsiktlig bortkoppling av
krockkudden när en bilbarnstol
monteras i bakåtvänt läge Konfigurera med menyn MODE i färddatorn. Rubrik 4,
avsnitt "Funktionsläge".
Elektronisk
startspärr tänd att tändningsnyckeln inte känns
igen.
Det går inte att starta bilen. Byt nyckel och låt kontrollera den felaktiga nyckeln av
CITROËN. Rubrik 2, avsnitt "Dörrar och luckor".
Bromsbelägg
fram tänd att bromsbeläggen är utslitna Byt ut bromsbeläggen på en CITROËN-verkstad.

Förarplats
33
2
KLAR FÖR START

Kontrollampan
är
anger
Lösning - åtgärd
Förekomst
av vatten i
bränslefiltret tänd, åtföljs av
ett meddelande
på displayen vatten i bränslefiltret Töm filtret på en CITROËN-verkstad.
Rubrik 7, avsnitt "Kontroller".
Bränslereserv tänd med
visaren i fält E att bränslereserven är påbörjad Tänk på att tanka snart. Uppskattningen av det som
finns kvar av bränslereserven är en parameter som är
beroende av körsättet, vägprofilen, den tid som förflutit
och den sträcka som körts sedan lampan tändes.
blinkar funktionsstörning Kontakta CITROËN.
Förvärmning
diesel tänd att klimatförhållandena kräver
förvärmning Vänta tills kontrollampan släcks innan du kopplar in
startmotorn.
Halvljus
tänd manuellt val Vrid ringen på belysningsspaken till det andra läget.
Helljus aktivering av spaken mot dig Dra i spaken för att återgå till halvljus.

Förarplats
343434


Kontrollampan
är
anger
Lösning - åtgärd
Körriktningsvisare i blinkläge med
summer ändring av körriktning med
belysningsreglaget till vänster
om ratten Till höger: tryck reglaget uppåt.
Till vänster: tryck reglaget nedåt.
Dimljus fram tänd att knappen på mittkonsolen är
aktiverad Manuellt val.
Dimljusen fungerar endast om halvljusen är tända.
Dimljus bak tänd att knappen på mittkonsolen är
aktiverad Manuellt val. Dimljusen fungerar endast om halvljusen
är tända. Vid normal sikt ska ljusen släckas.
Farthållare tänd att farthållaren är aktiverad Manuellt val.
Rubrik 3, avsnitt "Reglage under ratten".
Defekt
glödlampa eller
lampa tänd, åtföljs av
ett meddelande
på displayen en eller flera lampor defekta Låt byta glödlampan.
Rubrik 8, avsnitt "Byta lampa" eller kontakta CITROËN.
Parkeringshjälp
bak tänd fel i systemet Hjälpsignalen är inte aktiv.
Låt CITROËN-verkstad kontrollera snarast.

Förarplats
35
2
KLAR FÖR START

Display
visar
anger
Lösning - åtgärd
Temperatur/halt
väglag kontrollampan
för halt väglag,
temperaturen
blinkar åtföljd av
ett meddelande
på displayen klimatförhållanden som kan
leda till isbildning på körbanan Var ännu vaksammare och undvik häftig bromsning.
Rubrik 5, avsnitt "Säker körning".
Datum 11:00:00 en inställning: av
datum, av tid konfigurering i menyn MODE Rubrik 4, avsnitt "Funktionsläge".
Inställning av
strålkastarhöjd inställning av
strålkastarna läge mellan 0 och 3 beroende
på last Ställ in med reglaget på instrumentpanelen.
Rubrik 3, avsnitt "Reglage under ratten".
Nyckelsymbol nyckelsymbol
som förblir tänd dags för servicebesök Se listan över kontroller i servicehäftet. Lämna in bilen
på service hos CITROËN.

Förarplats
363636

BRÄNSLEMÄTARE

Bränslenivån kontrolleras varje gång
tändningsnyckeln vrids till körläge.
Mätaren är placerad på:


- F (Full
- full

): tanken är full, cirka
90 liter.

- E (Empty - tom): bränslereserven är
påbörjad, kontrollampan lyser med
fast sken.

Det finns cirka 11 liter kvar i tanken då
kontrollampan för bränslereserven tänds.
Tankar med olika volymer (60 och 125 liter)
finns som tillval.
KYLVÄTSKETEMPERATUR

Om visaren befinner sig mellan C (Cold -
kallt) och H (Hot - vramt)
är funktionen
normal.
I speciellt krävande
användningsförhållanden och i varma klimat
kan visaren närma sig den röda delen av
skalan.
- vänta tills motorn kylts av innan du
kontrollerar nivån och fyll på kylvätska
vid behov. Ta hänsyn till följande råd:
Kylsystemet är under tryck. För att
undvika risker för brännskador bör du
skruva loss locket två varv, så att trycket
sjunker.
Då trycket har fallit kontrollerar du nivån och
tar av locket för att fylla på.
Om visaren är kvar i det röda fältet bör du
kontakta CITROËN.
Se rubrik 7 i avsnittet "Nivåer".
Se rubrik 7 i avsnittet "Bränsle".
Vad kan man göra om visaren går in i det
röda fältet eller om kontrollampan tänds:


- stanna bilen omedelbart och slå ifrån
tändningen. Kylfläkten kan fortsätta att
fungera ännu en viss tid, upp till
ca 10 minuter.
AVGASRENING

EOBD (European On Board Diagnosis) är
ett europeiskt diagnossystem. Det uppfyller
bland annat standarderna för utsläpp av:


- CO (kolmonoxid)

- HC (obrända kolväten)

- NOx (kväveoxider) eller partiklar, som
registreras av de syresensorer som
sitter före och efter katalysatorerna.
Föraren informeras om
funktionsstörningar i
avgasreningen genom att
motsvarande kontrollampa tänds
på instrumentgruppen.
Det föreligger då risk att katalysatorn
skadas. Låt CITROËN kontrollera.

Förarplats
37
2
KLAR FÖR START

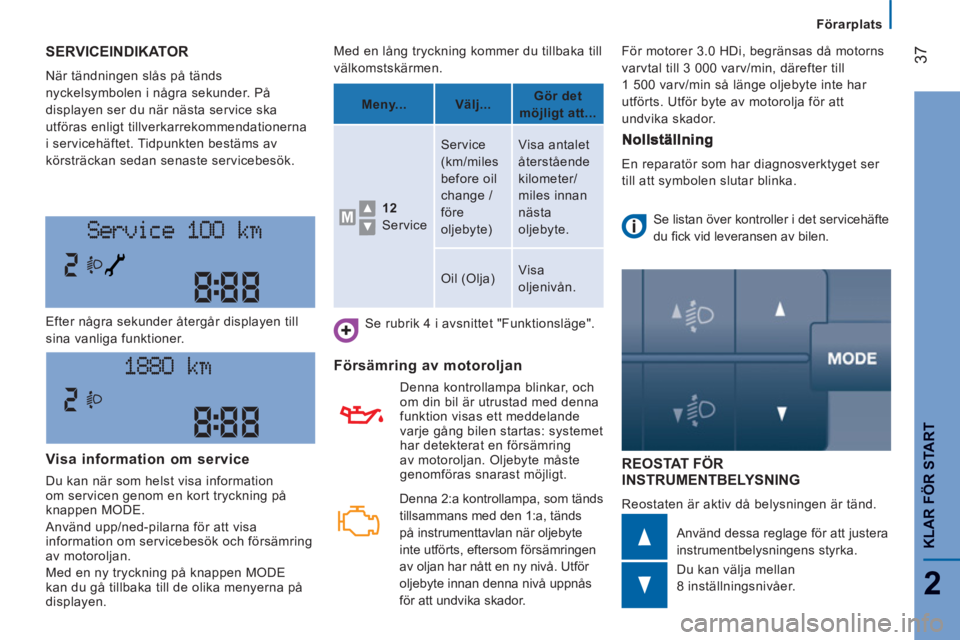

SERVICEINDIKATOR
När tändningen slås på tänds
nyckelsymbolen i några sekunder. På
displayen ser du när nästa service ska
utföras enligt tillverkarrekommendationerna
i servicehäftet. Tidpunkten bestäms av
körsträckan sedan senaste servicebesök.
REOSTAT FÖR
INSTRUMENTBELYSNING
Reostaten är aktiv då belysningen är tänd. Efter några sekunder återgår displayen till
sina vanliga funktioner.
Använd dessa reglage för att justera
instrumentbelysningens styrka.
Du kan välja mellan
8 inställningsnivåer. Med en lång tryckning kommer du tillbaka till
välkomstskärmen.
Se rubrik 4 i avsnittet "Funktionsläge".


Försämring av motoroljan


Denna kontrollampa blinkar, och
om din bil är utrustad med denna
funktion visas ett meddelande
varje gång bilen startas: systemet
har detekterat en försämring
av motoroljan. Oljebyte måste
genomföras snarast möjligt.
Visa information om service
Du kan när som helst visa information
om servicen genom en kort tryckning på
knappen MODE.
Använd upp/ned-pilarna för att visa
information om servicebesök och försämring
av motoroljan.
Med en ny tryckning på knappen MODE
kan du gå tillbaka till de olika menyerna på
displayen.
Meny...
Välj...
Gör det
möjligt att...


12
Service Service
(km/miles
before oil
change /
före
oljebyte) Visa antalet
återstående
kilometer/
miles innan
nästa
oljebyte.
Oil (Olja) Visa
oljenivån.
En reparatör som har diagnosverktyget ser
till att symbolen slutar blinka.
Se listan över kontroller i det servicehäfte
du fi ck vid leveransen av bilen. För motorer 3.0 HDi, begränsas då motorns
varvtal till 3 000 varv/min, därefter till
1 500 varv/min så länge oljebyte inte har
utförts. Utför byte av motorolja för att
undvika skador.

Denna 2:a kontrollampa, som tänds
tillsammans med den 1:a, tänds
på instrumenttavlan när oljebyte
inte utförts, eftersom försämringen
av oljan har nått en ny nivå. Utför
oljebyte innan denna nivå uppnås
för att undvika skador.

Växellåda och ratt

383838

MANUELL

För att byta växelläge skall du alltid trycka
kopplingspedalen helt ned.
För att undvika att mattan fastnar i
pedalerna:


- se till att mattan är rätt placerad,

- placera aldrig flera mattor på
varandra.

Lämna inte kvar handen på växelspakens
knopp, även ett lätt tryck på den kan med
tiden slita komponenterna inne i växellådan.
VÄXELLÅDA OCH RATT INSTÄLLNING AV RATTEN I DJUPLED
Ställ först in sätet på bästa möjliga sätt, med
bilen stillastående.
Dra reglaget mot dig för att lossa spärren.
Ställ in ratten i önskat läge och för sedan
reglaget helt ned för att spärra ratten.
Av säkerhetsskäl får dessa manövrer inte
utföras medan man kör.
Backväxel

Lyft upp kragen under växelspakens knopp,
för att lägga i backväxeln. Lägg aldrig i backväxeln innan bilen stannat
helt.
Rörelsen skall utföras långsamt.
Din backningsmanöver signaleras av en
ljudsignal som hörs på utsidan.
Om din bil är utrustad med
parkeringshjälp bak, kopplas detta
system in vid iläggning av backväxeln och
en ljudsignal hörs.
Se rubrik 4 i avsnittet "Parkeringshjälp
bak".
