2012 CITROEN JUMPER display

Cockpit
35
2
VOORDAT U GAAT RIJDE
N

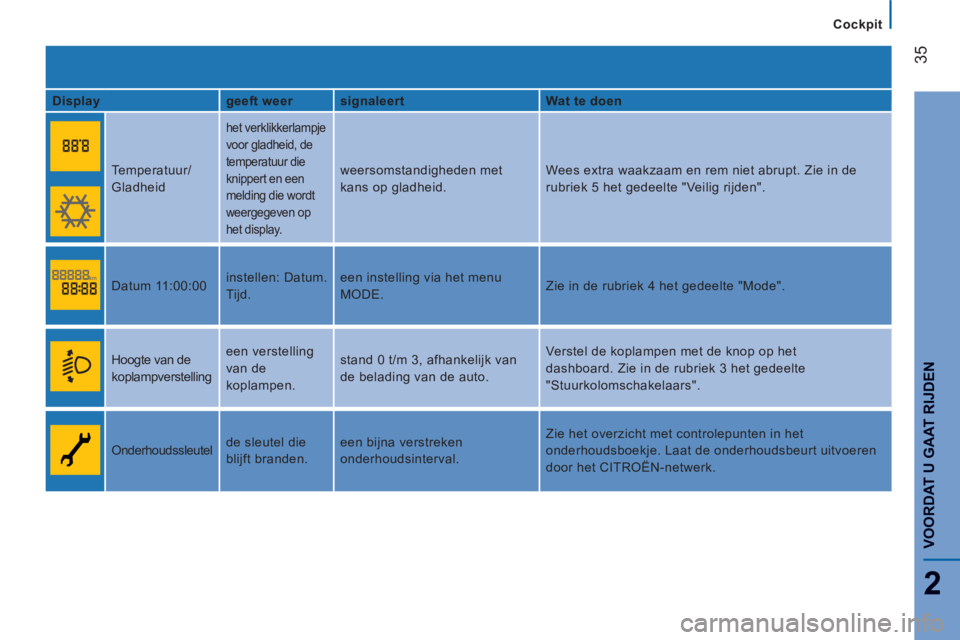

Display
geeft weer
signaleert
Wat te doen
Temperatuur/
Gladheid
het verklikkerlampje
voor gladheid, de
temperatuur die
knippert en een
melding die wordt
weergegeven op
het display.
weersomstandigheden met
kans op gladheid. Wees extra waakzaam en rem niet abrupt. Zie in de
rubriek 5 het gedeelte "Veilig rijden".
Datum 11:00:00 instellen: Datum.
Tijd. een instelling via het menu
MODE. Zie in de rubriek 4 het gedeelte "Mode".
Hoogte van de
koplampverstelling een verstelling
van de
koplampen. stand 0 t/m 3, afhankelijk van
de belading van de auto. Verstel de koplampen met de knop op het
dashboard. Zie in de rubriek 3 het gedeelte
"Stuurkolomschakelaars".
Onderhoudssleutel
de sleutel die
blijft branden. een bijna verstreken
onderhoudsinterval. Zie het overzicht met controlepunten in het
onderhoudsboekje. Laat de onderhoudsbeurt uitvoeren
door het CITROËN-netwerk.

Cockpit
37
2
VOORDAT U GAAT RIJDE
N
ONDERHOUDSINDICATOR
Na het aanzetten van het contact
brandt het lampje (een sleutel die
onderhoudswerkzaamheden symboliseert)
gedurende enkele seconden : het
display geeft de afstand tot de volgende
onderhoudsbeurt aan volgens het
onderhoudsschema van de constructeur (zie
het onderhoudsboekje). Deze wordt bepaald
op basis van de afgelegde afstand sinds de
vorige onderhoudsbeurt.
DIMMER DASHBOARDVERLICHTING
De lichtsterkte van de dashboardverlichting kan
worden ingesteld als de verlichting is ingeschakeld.
Na enkele seconden schakelt het display
weer over naar de normale weergave.
Stel de lichtsterkte van de
dashboardverlichting in met deze
schakelaars.
Er zijn 8 standen mogelijk. Door de toets lang in te drukken keert u
terug naar het hoofdscherm.
Raadpleeg rubriek 4 in het gedeelte
"Mode".


Kwaliteitsindicator motorolie


Dit verklikkerlampje knippert bij het
starten van de motor en er verschijnt,
volgens uitvoering, een melding
op het instrumentenpaneel: het
systeem heeft een verslechtering
van de kwaliteit van de motorolie
gedetecteerd. De motorolie moet zo
snel mogelijk worden ververst.
Oproepen van de informatie over het onderhoud
De informatie over het onderhoud kan altijd
worden geraadpleegd door kort op de toets
MODE te drukken.
Gebruik de pijltjestoetsen omhoog/
omlaag om de afstand tot de volgende
onderhoudsbeurt en de kwaliteit van de
motorolie weer te geven.
Door de toets MODE opnieuw in te drukken,
keert u terug naar de verschillende menu's
op het display.
Menu...
Selecteer...

Om
...

12
Service Service
(Km/Mijl
tot olie
verversen) Het nog af te
leggen aantal
kilometers/
mijlen, totdat
olie moet
worden
ververst, weer
te geven.
Olie Het olieniveau
weer te
geven.
Het permanent knipperen van het
lampje kan worden uitgeschakeld door
een reparateur door middel van het
diagnosegereedschap.

Raadpleeg het overzicht van
de onderhoudsbeurten in het
onderhoudsboekje dat u bij de
aflevering van de auto is overhandigd. Voor de 3.0 HDi motoren zal het toerental
beperkt worden tot 3000 t/min en vervolgens
tot 1500 t/min zolang de olie niet is
ververst. Laat de motorolie verversen om
te voorkomen dat er schade aan de motor
ontstaat.
Deze melding die is gekoppeld
aan het lampje, wordt op het
instrumentenpaneel weergegeven
zolang de olie niet is ververst.
De kwaliteit van de olie heeft een
grenswaarde overschreden. Om verdere
verslechtering te voorkomen moet de olie zo
snel mogelijk worden ververst.

Starten en stoppen
40
4040

HILL START ASSIST

Deze aan het ESP gekoppelde functie
vereenvoudigt het wegrijden op een helling.
Het systeem en wordt geactiveerd onder de
volgende omstandigheden:


- de auto moet stilstaan met draaiende
motor en het rempedaal ingetrapt,

- de helling moet steiler zijn dan 5%,

- bij het omhoog rijden op een helling
moet de versnellingsbak in de
neutraalstand staan of moet een
versnelling zijn ingeschakeld, maar niet
de achteruitversnelling,

- bij het afdalen van een helling moet de
achteruitversnelling zijn ingeschakeld.
De Hill Holder of hulp bij het wegrijden
op een helling is een voorziening om het
rijcomfort te vergroten en kan niet gebruikt
worden als elektrisch bediende handrem.
Als u het rempedaal en het
koppelingspedaal hebt ingetrapt, hebt u
zodra u het rempedaal loslaat ongeveer
2 seconden de tijd om, zonder dat de auto
de helling af begint te rollen, gas te geven
en weg te rijden.
Bij het wegrijden wordt de functie
automatisch gedeactiveerd door de remdruk
geleidelijk te laten afnemen. Gedurende
deze fase is het mogelijk dat de remmen
hoorbaar zijn, het teken dat de auto in
beweging komt.

Storing

In het geval van een storing in het
systeem gaat dit verklikkerlampje
branden in combinatie met een
geluidssignaal en een melding ter
bevestiging op het display. Raadpleeg het
CITROËN-netwerk of een gekwalificeerde
werkplaats om het systeem te laten nakijken. De Hill Holder wordt gedeactiveerd onder de
volgende omstandigheden:


- als u het koppelingspedaal laat
opkomen,

- als de handrem wordt aangetrokken,

- als de motor wordt afgezet,

- als de motor afslaat.

44

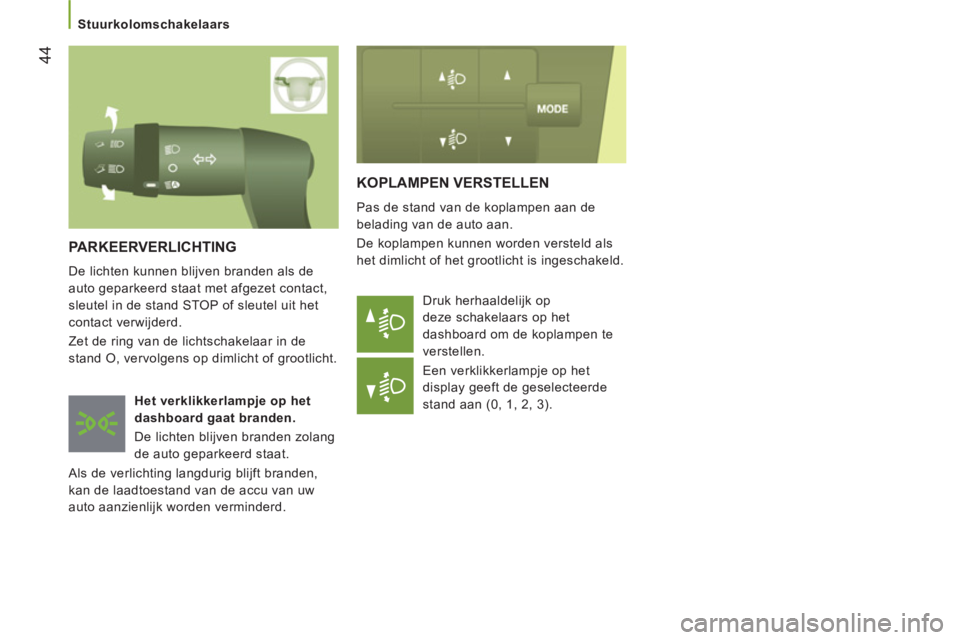

Stuurkolomschakelaars
KOPLAMPEN VERSTELLEN

Pas de stand van de koplampen aan de
belading van de auto aan.
De koplampen kunnen worden versteld als
het dimlicht of het grootlicht is ingeschakeld.
Druk herhaaldelijk op
deze schakelaars op het
dashboard om de koplampen te
verstellen.
Een verklikkerlampje op het
display geeft de geselecteerde
stand aan (0, 1, 2, 3).
PARKEERVERLICHTING

De lichten kunnen blijven branden als de
auto geparkeerd staat met afgezet contact,
sleutel in de stand STOP of sleutel uit het
contact verwijderd.
Zet de ring van de lichtschakelaar in de
stand O, vervolgens op dimlicht of grootlicht.

Het verklikkerlampje op het
dashboard gaat branden.
De lichten blijven branden zolang
de auto geparkeerd staat.
Als de verlichting langdurig blijft branden,
kan de laadtoestand van de accu van uw
auto aanzienlijk worden verminderd.

47
3
ERGONOMIE EN COMFOR
T
Stuurkolomschakelaars
Selecteren van de functie - ON
Selecteer ON
om de
functie in te schakelen.
Dit wordt bevestigd door
een melding op dit display
(volgens uitvoering).
Instellen van een snelheid

Breng uw auto met het gaspedaal op de
gewenste snelheid (4e of 5e versnelling
ingeschakeld).
Beweeg de hendel ongeveer één seconde
omhoog (+) om de snelheid op te slaan.
Laat het gaspedaal geleidelijk los.
De snelheid wordt nu door de auto
gehandhaafd.
Uitschakelen van de functie

Trap het rem- of koppelingspedaal in
of draai de knop in de stand OFF
, het
pictogram verdwijnt.
Bij een ingreep van het ESP- of het
ASR-systeem wordt de snelheidsregelaar
tijdelijk uitgeschakeld.


- de snelheid in stappen verhogen door
de toets steeds kort in te drukken of de
snelheid geleidelijk verhogen door de
schakelaar omhoog te houden (+),
Tijdelijke overschrijding van de
snelheid
Het blijft altijd mogelijk om als de
snelheidsregelaar is ingeschakeld de
ingestelde snelheid te overschrijden door
het gaspedaal in te trappen (bijv. voor het
inhalen van een auto).

- de snelheid geleidelijk verlagen door de
schakelaar omlaag te houden (-).



Hervatten - RES

Verhoog of verlaag de
wagensnelheid geleidelijk naar
de eerder ingestelde snelheid
en druk op RES
om deze weer aan te
nemen (nadat bijvoorbeeld het rem- of
koppelingspedaal is ingetrapt).
Het pictogram gaat branden, de
snelheidsregelaar is weer ingeschakeld.


Ingestelde snelheid wijzigen tijdensde werking van de snelheidsregelaar

U kunt:

Ventilatie
53
3
ERGONOMIE EN COMFOR
T

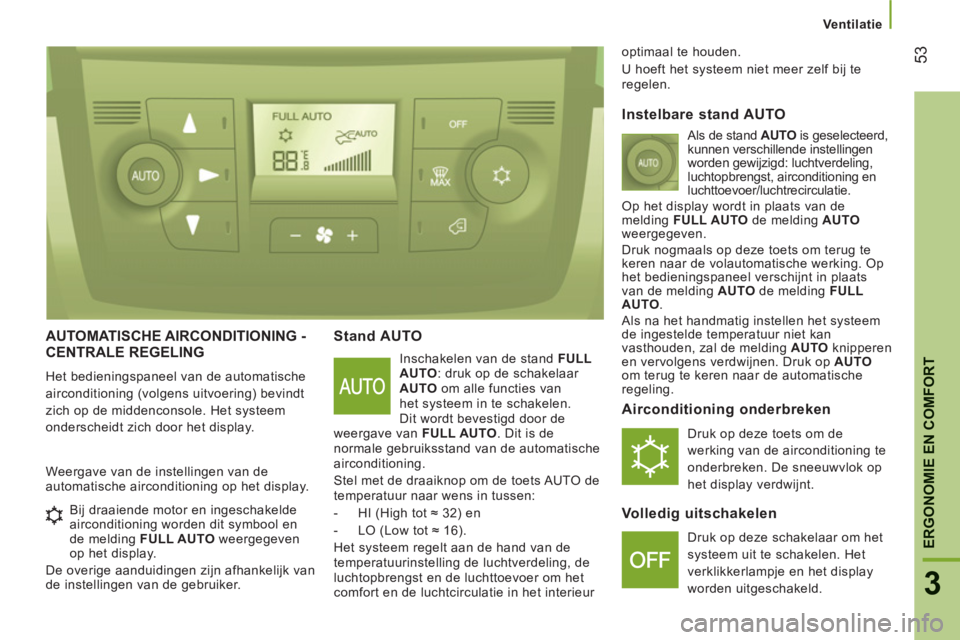

AUTOMATISCHE AIRCONDITIONING - CENTRALE REGELING
Het bedieningspaneel van de automatische
airconditioning (volgens uitvoering) bevindt
zich op de middenconsole. Het systeem
onderscheidt zich door het display.

Stand AUTO

Inschakelen van de stand FULL
AUTO
: druk op de schakelaar
AUTO
om alle functies van
het systeem in te schakelen.
Dit wordt bevestigd door de
weergave van FULL AUTO
. Dit is de
normale gebruiksstand van de automatische
airconditioning.
Stel met de draaiknop om de toets AUTO de
temperatuur naar wens in tussen:


- HI (High tot ≈ 32) en

- LO (Low tot ≈ 16).
Het systeem regelt aan de hand van de
temperatuurinstelling de luchtverdeling, de
luchtopbrengst en de luchttoevoer om het
comfort en de luchtcirculatie in het interieur optimaal te houden.
U hoeft het systeem niet meer zelf bij te
regelen.
Weergave van de instellingen van de
automatische airconditioning op het display.
Bij draaiende motor en ingeschakelde
airconditioning worden dit symbool en
de melding FULL AUTO
weergegeven
op het display.
De overige aanduidingen zijn afhankelijk van
de instellingen van de gebruiker.
Instelbare stand AUTO

Als de stand AUTO
is geselecteerd,
kunnen verschillende instellingen
worden gewijzigd: luchtverdeling,
luchtopbrengst, airconditioning en
luchttoevoer/luchtrecirculatie.
Op het display wordt in plaats van de
melding FULL AUTO
de melding AUTO
weergegeven.
Druk nogmaals op deze toets om terug te
keren naar de volautomatische werking. Op
het bedieningspaneel verschijnt in plaats
van de melding AUTO
de melding FULL
AUTO
.
Als na het handmatig instellen het systeem
de ingestelde temperatuur niet kan
vasthouden, zal de melding AUTO
knipperen
en vervolgens verdwijnen. Druk op AUTO
om terug te keren naar de automatische
regeling.
Airconditioning onderbreken

Druk op deze toets om de
werking van de airconditioning te
onderbreken. De sneeuwvlok op
het display verdwijnt.
Volledig uitschakelen

Druk op deze schakelaar om het
systeem uit te schakelen. Het
verklikkerlampje en het display
worden uitgeschakeld.

Ventilatie
57
3
ERGONOMIE EN COMFOR
T

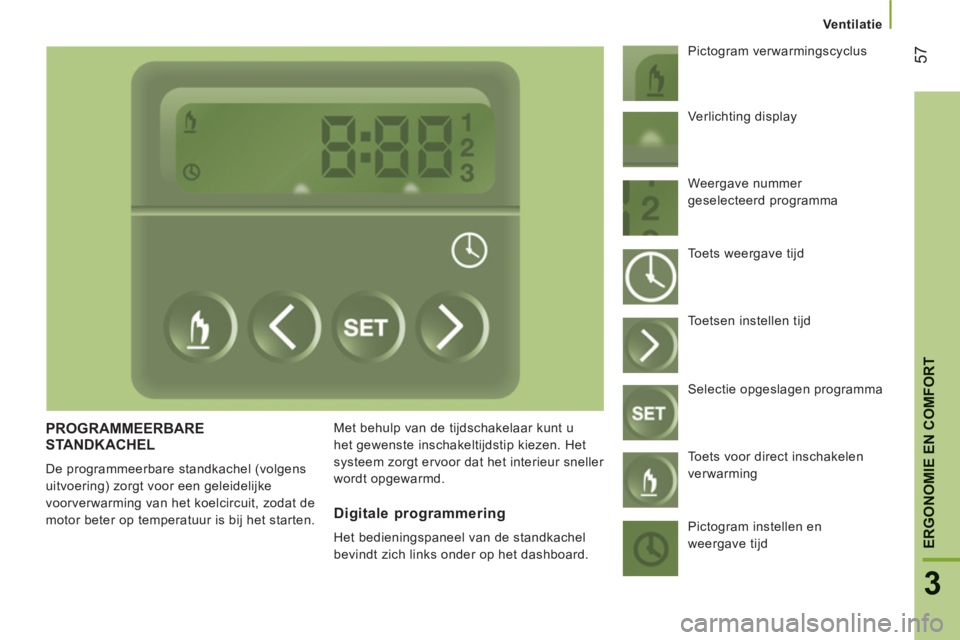

PROGRAMMEERBARE
STANDKACHEL
De programmeerbare standkachel (volgens
uitvoering) zorgt voor een geleidelijke
voorverwarming van het koelcircuit, zodat de
motor beter op temperatuur is bij het starten. Met behulp van de tijdschakelaar kunt u
het gewenste inschakeltijdstip kiezen. Het
systeem zorgt ervoor dat het interieur sneller
wordt opgewarmd. Pictogram verwarmingscyclus

Digitale programmering

Het bedieningspaneel van de standkachel
bevindt zich links onder op het dashboard. Verlichting display
Weergave nummer
geselecteerd programma
Toets weergave tijd
Toetsen instellen tijd
Selectie opgeslagen programma
Toets voor direct inschakelen
verwarming
Pictogram instellen en
weergave tijd

Ventilatie
58

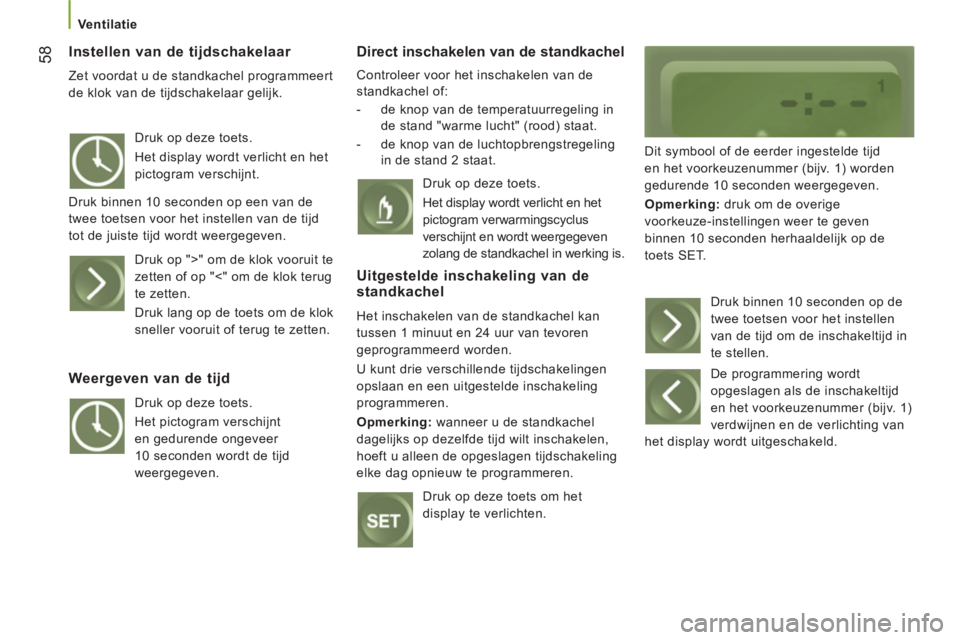

Instellen van de tijdschakelaar

Zet voordat u de standkachel programmeert
de klok van de tijdschakelaar gelijk.
Direct inschakelen van de standkachel
Controleer voor het inschakelen van de
standkachel of:


- de knop van de temperatuurregeling in
de stand "warme lucht" (rood) staat.

- de knop van de luchtopbrengstregeling
in de stand 2 staat. Dit symbool of de eerder ingestelde tijd
en het voorkeuzenummer (bijv. 1) worden
gedurende 10 seconden weergegeven.
Opmerking: druk om de overige
voorkeuze-instellingen weer te geven
binnen 10 seconden herhaaldelijk op de
toets SET. Druk op deze toets.
Het display wordt verlicht en het
pictogram verschijnt.
Druk binnen 10 seconden op een van de
twee toetsen voor het instellen van de tijd
tot de juiste tijd wordt weergegeven.
Druk op ">" om de klok vooruit te
zetten of op "<" om de klok terug
te zetten.
Druk lang op de toets om de klok
sneller vooruit of terug te zetten.


Weergeven van de tijd

Druk op deze toets.
Het pictogram verschijnt
en gedurende ongeveer
10 seconden wordt de tijd
weergegeven. Druk op deze toets.
Het display wordt verlicht en het
pictogram verwarmingscyclus
verschijnt en wordt weergegeven
zolang de standkachel in werking is.
Uitgestelde inschakeling van de
standkachel
Het inschakelen van de standkachel kan
tussen 1 minuut en 24 uur van tevoren
geprogrammeerd worden.
U kunt drie verschillende tijdschakelingen
opslaan en een uitgestelde inschakeling
programmeren.
Opmerking: wanneer u de standkachel
dagelijks op dezelfde tijd wilt inschakelen,
hoeft u alleen de opgeslagen tijdschakeling
elke dag opnieuw te programmeren.
Druk op deze toets om het
display te verlichten. Druk binnen 10 seconden op de
twee toetsen voor het instellen
van de tijd om de inschakeltijd in
te stellen.
De programmering wordt
opgeslagen als de inschakeltijd
en het voorkeuzenummer (bijv. 1)
verdwijnen en de verlichting van
het display wordt uitgeschakeld.
