2012 CITROEN C5 stop start

OBSAH
Směrová světla 116
Výstražná světla 116
Houkačka 116
Tísňové volání nebo volání
na linku asistenční služby 116
Detekce podhuštění pneumatik 117
Systémy asistence při brzdění 119
Systémy řízení dráhy vozidla 120
Bezpečnostní pásy 121
Airbagy 124„
„
„
„
„
„
„
„
„
VIII-BEZPEČNOST 116 Î127
Parkovací brzda 128
Elektrická parkovací brzda 129
Asistence při
rozjíždění do svahu 136
Manuální převodovka 137
Ukazatel navrhované změny
převodového stupně 138
Pilotovaná manuální
šestistupňová převodovka 139
Stop & Start 143
Automatická převodovka 146
Volant s vestavěnými
ovládacími prvky 150
Omezovač rychlosti 152
Regulátor rychlosti 154
Varování před neúmyslným
opuštěním jízdního pruhu 156
Měření dostupného místa 157
Parkovací asistent 159
Odpružení s elektronickým
řízením „Hydractive III +“ 160„
„
„
„
„
„
„
„
„
„
„
„
„
„
„
IX-ŘÍZENÍ 128 Î162
Víko motorového prostoru 164
Úplné vyprázdnění nádrže
(vznětové motory) 166
Zážehové motory 167
Vznětové motory 169
Kontrola hladiny kapalin 172
Kontroly 174„
„
„
„
„
„
X -KONTROLY 163Î 175
Sada pro nouzovou opravu
pneumatiky 176
Výměna kola 179
Výměna žárovky 183
Výměna pojistky 193
Akumulátor 198
Režim úspory energie 200
Odtažení vozidla 201
Tažení přívěsu 202
Střešní tyče 203
Ochrana pro velmi
chladné počasí 204
Clona pro velmi
chladné podnebí 205
Matný lak 206
Příslušenství 207„
„
„
„
„
„
„
„
„
„
„
„
„
XI - PRAKTICKÉINFORMACE 176Î 208
Zážehové motory 209
Hmotnosti vozidel
se zážehovými motory 210
Vznětové motory 212
Hmotnosti vozidel
s naftovými motory 214
Hmotnosti vozidel s naftovými
motory verze N1 (Tourer) 218
Rozměry 219
Identifi kační prvky 223„
„
„
„
„
„
„
XII-TECHNICKÉ CHARAKTERISTIKY 209 Î224
Případ tísně nebo
potřeby asistenční služby 225
NaviDrive 3D 229
MyWay 273
Autorádio 305„
„
„
„
XIII - AUDIO aTELEMATIKA 225 Î324
VIZUÁLNÍVYHLEDÁVÁNÍ 325 Î 330
ABECEDNÍ REJSTŘÍK 331 Î 336

4
SEZNÁMENÍ s VOZIDLEM
EXTERIÉR VOZU

Stop & Start
Tento systém dočasně vypne motor
při zastávkách v průběhu jízdy
(semafory, zácpy, atd.). Motor se
znovu nastartuje ve chvíli, kdy si
přejete se opět rozjet.
Systém Stop & Start umožňuje snížit
spotřebu paliva i hodnoty emisí a nabízí
komfort naprostého ticha při zastavení
vozidla.

Upozornění na neúmyslné
opuštění jízdního pruhu

Pomocný systém pro řízení Vás
upozorní na neúmyslné překročení
podélného značení na vozovce.
Grafi cký a zvukový parkovací
asistent

Tato výbava Vás upozorní na pře-
kážky nacházející se před a za
vozidlem.
Detekce
podhušt

ění
pneumatik

Zařízení automaticky kontroluje
tlak vzduchu v jednotlivých pneu-
matikách.
Natáčec

í xenonové světlomety
s dvojí funkcí

Přídavné osvětlení zajišťuje automa-
ticky lepší viditelnost při jízdě v zatáč-
kách. Osvětlení je spojené s úhlovým
světlem do zatáček, které zajišťuje
kvalitnější viditelnost při projíždění kři-
žovatek a při parkování.



143


91



156


159


117
Skleněná panoramatická střecha
(Tourer)

Zajišťuje dokonalé osvětlení prosto-
ru pro cestující.

Skleněné střešní okno (Berline)

Zajišťuje navíc lepší větrání prostoru
pro cestující.



84-85

8
SEZNÁMENÍ s VOZIDLEM
MÍSTO ŘIDIČE



1.
Ovladače otevírání oken/zpětná zrcátka/dětská
pojistka.

2.
Paměť nastavení sedadla řidiče.

3.
Otevírání kapoty.

4.
Ovladače na volantu:


- omezovač rychlosti

- regulátor rychlosti

5.
Zvuková houkačka.

6.
Ovladače audio systému/telematiky na volantu.

7.
Airbag řidiče.

8.
Otočné ovladače navigace u systémů audio/
telematika a palubní počítač.

9.
Větrací otvor u řidiče.

10.
Přístrojová deska.

11 .
Větrací otvor u řidiče.

12.
Ovládání systému Stop & Start.

13.
Ovladače stěračů a ost
řikovačů.

14.
Spínací skříňka.

15.
Ovladače funkcí ESP/parkovací asistent/
upozornění na neúmyslné opuštění
jízdního pruhu.

16.
Ovládání nastavení polohy volantu.

17.
Kolenní airbag.

18.
Odkládací prostor na drobné předměty nebo
ovladač programovatelného topení.
Dvířka k pojistkové skříňce.

19.
Ovladače funkcí Check/Alarm proti vniknutí do
vozidla/Měření dostupného místa.

20.
Ovladače Osvětlení/Směrová světla/Mlhová světla/
Hlasové ovládání.

21.
Ruční seřízení výšky světlometů.

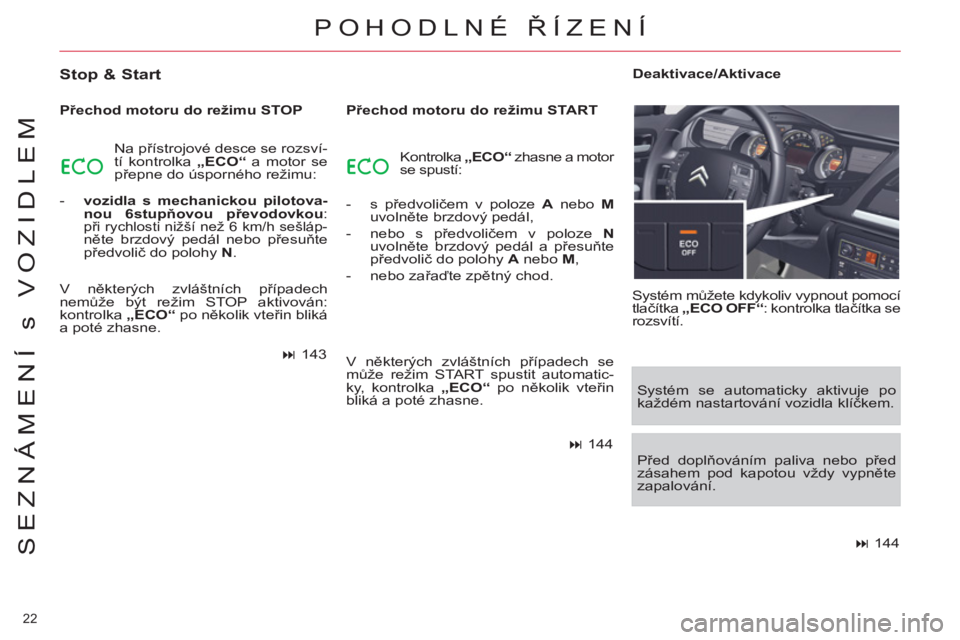

22
SEZNÁMENÍ s VOZIDLEM
POHODLNÉ ŘÍZENÍ


Stop & Start


Přechod motoru do režimu STOP
Na přístrojové desce se rozsví-
tí kontrolka „ECO“
a motor se
přepne do úsporného režimu:


- vozidla s
mechanickou pilotova-
nou
6stupňovou
převodovkou
:
při rychlosti nižší než 6 km/h sešláp-něte brzdový pedál nebo přesuňte
předvolič do polohy N
.
Přechod motoru do režimu START
Systém můžete kdykoliv vypnout pomocí
tlačítka „ECO OFF“
: kontrolka tlačítka se
rozsvítí.
Systém se automaticky aktivuje po
každém nastartování vozidla klíčkem.
Před doplňováním paliva nebo před
zásahem pod kapotou vždy vypněte
zapalování. Kontrolka „ECO“
zhasne a motor
se spustí:


- s předvoličem v poloze A
nebo M

uvolněte brzdový pedál,

- nebo s předvoličem v poloze N

uvolněte brzdový pedál a přesuňte
předvolič do polohy A
nebo M
,

- nebo zařaďte zpětný chod.

V některých zvláštních případech
nemůže být režim STOP aktivován:
kontrolka „ECO“
po několik vteřin bliká
a poté zhasne.
V některých zvláštních případech se
může režim START spustit automatic-
ky, kontrolka „ECO“
po několik vteřin
bliká a poté zhasne.


143




144

Deaktivace/Aktivace



144

I
29
PROVOZNÍ KONTROLA
PALUBNÍ POČÍTAČ

Tento systém poskytuje aktuální
informace o jízdě (jízdní dosah, spo-
třeba, ...).



Zobrazované údaje
Vynulování hodnot tras
Údaje palubního počítače jsou zob-
razovány na displeji sdruženého pří-
stroje.


)
Pro postupné zobrazení jednotli-
vých informací palubního počíta-
če otáčejte levým kolečkem A
na
volantu:


- záložka s aktuálními informa-
cemi se zobrazuje v zóně B

sdruženého přístroje:


●
dojezd,

●
okamžitá spotřeba,

●
digitální ukazatel rychlosti
nebo počítadlo využití sys-
tému Stop & Start.

- záložka trasy „

1

“
se zobrazu-
je v zóně C
a poskytuje násle-
dující údaje:


●
ujetá vzdálenost,

●
průměrná spotřeba,

●
průměrná rychlost,
pro první sledovanou trasu.

- záložka
„

2

“
se zobrazuje
v zóně C
a poskytuje násle-
dující údaje:


●
ujetá vzdálenost,

●
průměrná spotřeba,

●
průměrná rychlost,
pro druhou sledovanou trasu.




)
Po zvolení požadované trasy
stiskněte levé kolečko volantu
na více než dvě vteřiny.
Trasy „

1

“
a „

2

“
jsou na sobě nezá-
vislé a jejich používání je shodné.
Trasu „

1

“
můžete například využít
pro denní výpočty a trasu „

2

“
pro
měsíční výpočty.

I
30
PROVOZNÍ KONTROLA






Vysvětlení několika výrazů…


Jízdní dosah
(km nebo míle)
Okamžitá spotřeba
(l/100 km nebo km/l nebo
mpg

Průměrná spotřeba
(l/100 km nebo km/l nebo
mpg)

Průměrná rychlost
(km/h nebo mph)
Ujetá vzdálenost
(km nebo míle)
Udává počet kilometrů, které je ješ-
tě možné ujet s palivem zbývajícím
v nádrži, a to v závislosti na průměr-
né spotřebě na několika posledně
ujetých kilometrech.
Tato hodnota může kolísat v důsled-
ku změny stylu jízdy nebo profi lu
vozovky, při nichž dojde k velké
změně okamžité spotřeby.
Jakmile je jízdní dosah nižší než
30 km, zobrazí se pomlčky. Po dopl-
nění nejméně pěti litrů paliva je znovu
vypočítán jízdní dosah a zobrazí se,
pokud je větší než 100 km.
Jestliže za jízdy svítí nepř
etržitě
pomlčky místo čísel, obraťte se na
servis sítě CITROËN nebo na kva-
lifi kovanou autodílnu. Tato informace se zobrazuje až od
rychlosti 30 km/h.
Jedná se o průměrnou spotřebu paliva
za několik posledních sekund.
Jedná se o průměrné množství spo-
třebovaného paliva od posledního
vynulování počítače.
Jedná se o průměrnou rychlost
počítanou od posledního vynulování
počítače (zapnuté zapalování). Udává vzdálenost ujetou od posled-
ního vynulování počítače.








Počitadlo využití
systému Stop & Start
(minuty/vteřiny nebo
hodiny/minuty)
Pokud je Vaše vozidlo vybaveno
systémem Stop & Start, je na poči-
tadle zobrazován čas, po který byl
během aktuální jízdy aktivován
režim STOP.
Vynuluje se po každém zapnutí
zapalování.

I
32
PROVOZNÍ KONTROLA









Kontrolky

Vizuální upozornění informující řidiče o výskytu závady (výstražná kontrolka)
nebo o uvedení některého systému v činnost (kontrolka aktivace nebo deakti-
vace funkce).


Kontrolka



Zp

ůsob činnosti



Příčina



Akce/Doporučení







STOP


rozsvícená
společně
s další varovnou
kontrolkou. Je spojena s defektem
pneumatiky, závadou brzdového
systému nebo příliš vysokou
teplotou chladicí kapaliny. Je nutné zastavit vozidlo při zachování
maximální bezpečnosti.
Zaparkujte, vypněte zapalování a kontaktujte
servisní síť CITROËN nebo odborný servis.





Servis


dočasně
rozsvícená. Výskyt drobných závad, pro
které není vyhrazena žádná
specifi cká kontrolka.

Druh závady zjistíte podle hlášení na displeji.
Například:


- nedovření dveří, zavazadlového prostoru,
zadního okna nebo kapoty motoru,

- vybitý elektrický článek dálkového ovladače,

- nízký tlak v pneumatikách,

- zaplnění fi ltru pevných částic (vznětové
motory).
V případě jiných závad kontaktujte servisní síť
CITROËN nebo odborný servis.

rozsvícená. Výskyt vážných závad, pro
které není vyhrazena žádná
specifi cká kontrolka. Podle hlášení na displeji zjistěte, o jakou
závadu se jedná a obraťte se okamžitě
na servisní síť CITROËN nebo odborný
servis.
Při zapnutí zapalování
Při zapnutí zapalování vozidla se na několik vteřin rozsvítí některé výstražné
kontrolky.
Ihned po nastartování motoru musí tyto kontrolky zhasnout.
Jestliže nezhasnou, vyhledejte si před jízdou informace o výstraze, kterou pří-
slušná kontrolka signalizuje.

Doprovodné výstrahy
Při aktivaci některých kontrolek (rozsvícení nebo blikání) se může ozvat zvukový
signál a zobrazit hlášení na displeji.
Výstražné kontrolky
Když je motor v chodu a vozidlo sto-
jí nebo jede, signalizuje rozsvícení
některé z následujících kontrolek
výskyt závady, která vyžaduje zásah
ze strany řidiče.
Rozsvícení výstražné kontrolky
je vždy doprovázeno zobrazením
doplňkového hlášení, aby mohl řidič
zjistit, o jakou závadu se jedná.
V případě problému se neváhej-
te obrátit na servisní síť CITROËN
nebo na odborný servis.

I
37
PROVOZNÍ KONTROLA


Kontrolka



Zp

ůsob činnosti



Příčina



Akce/Doporučení






Žhavení
naftového
motoru


rozsvícená. Klíč ve spínací skříňce je v 2. poloze
(Zapnuté zapalování). Před zapnutím startéru vyčkejte na
zhasnutí kontrolky.
Doba svícení kontrolky závisí na
teplotních podmínkách.




Elektronick

á
parkovací
brzda


rozsvícená. Parkovací brzda je zatažená nebo
nedostatečně povolená. Pro zhasnutí kontrolky povolte
parkovací brzdu: držte stlačený
brzdový pedál a přitáhněte ovládací
páčku elektronické parkovací brzdy.
Dodržujte bezpečnostní pokyny.
Bližší informace o parkovací brzdě
naleznete v kapitole „Řízení“.
blikající. Parkovací brzda je povolená nebo
nedostatečně zatažená.



Systém
airbagu
spolujezdce
trvale. Ovladač umístěný v odkládací
schránce je v poloze „

ON

“
.
Čelní airbag spolujezdce je
aktivovaný.
V tomto případě nedávejte dětskou
sedačku „zády ke směru jízdy“. Přesuňte ovladač do polohy
„

OFF

“
pro vypnutí čelního airbagu
spolujezdce.
V tomto případě můžete použít
dětskou sedačku „zády ke směru
jízdy“.



Stop & Start


trvale. Systém Stop & Start přepnul po
zastavení vozidla (na semaforu,
v koloně vozidel, ...) motor do
režimu STOP. Kontrolka zhasne a motor se
automaticky spustí v režimu START,
jakmile si přejete se opět rozjet.

bliká po dobu
několika sekund,
poté zhasne. Režim STOP není momentálně
k dispozici
nebo
se automaticky spustil režim START. Bližší informace o režimu STOP
a režimu START naleznete
v kapitole „Řízení - § Stop & Start“.
