PRAKTISKĀ INFORMĀCIJA
SPULDZĪTES NOMAIŅA
Priekšējās gaismas


Modelis ar ksenona spuldzītēm (D1S)



1.
Duālie ksenona lukturi
(tuvās/tālās) :
D1S

2.
Leņķa gaismas :
HP19

3.
Dienasgaismas/stāvgaismas
(diodes)


Par priekšējā optiskā bloka apkopi
un HP19, D1S un diodes spuldzī-
šu maiņu konsultējieties CITROËN
pārstāvniecībā vai kvalifi cētā re-
montdarbnīcā.
Elektrotraumas risks

Ksenona lampiņu nomaiņu jāveic
CITROËN pārstāvniecībā vai kva-
lifi cētā remontdarbnīcā
.
Ja kāda no spuldz
ītēm ir bojāta,
iesakām vienlaicīgi nomainīt abas
spuldzītes D1S . Lukturi ir aprīkoti ar polikarbo-
nāta stiklojumu, kas pārklāts
ar aizsarglaku :


)
netīriet to ne ar asām vai
abrazīvām drāniņām, ne šķī-
dinātāju vai kodīgu vielu,


)
izmantojiet sūkli un ziepjūdeni,

)

mazgājot netīrumus un izmantojot
augstspiediena mazgāšanas strūklu,
nevērsiet to ilgstoši uz galvenajiem
lukturiem, gaismām un to apmalēm,
lai nesabojātu to lakojumu un hermē-
tiskās apmales.




)
Nepieskarieties spuldzītēm ar
pirkstiem, bet to satveršanai iz-
mantojiet neplūksnainu drāniņu.
Mainot lampas, lukturiem pirms
tam jābūt izslēgtiem vismaz dažas
minūtes (iespējams smagi apde-
dzināties).
Lai nesabojātu prožektoru, obligāti
izmantojamas vienīgi antiultravio-
leto staru (UV) tipa lampas.
Bojāto lampu nomainiet tikai ar
tādu jaunu lampu, kurai ir tāds pats
atsauces numurs un parametri.

XI
184
PRAKTISKĀ INFORMĀCIJA


Tālo gaismu spuldzīšu nomaiņa


)
Noņemiet luktura A
vāku.

)
Izņemiet atbalsta atsperi.

)
Izņemiet spuldzi un to nomainiet,
pievēršot uzmanību tā ievietoša-
nas kārtībai.

)
Pārvietojiet patronu.

)
Uzlieciet atpakaļ A
luktura vāku.

Modelis ar halogēnajām spuldzītēm


1.
Tālās gaismas :
H1

2.
Tu vās gaismas :
H7

3.
Virzienrādītāja
apgaismojums :
H7

4.

Dienasgaismas/stāvgaismas (diodes)

Par priekšējā optiskā bloka apkopi
un diodes spuldzīšu maiņu konsul-
tējieties CITROËN pārstāvniecībā
vaikvalifi cētā remontdarbnīcā.
Stāvgaismu spuldzīšu maiņa
Konsultējieties CITROËN pārstāv-
niecībā vai kvalifi cētā remontdarb-
nīcā.

XI
185
PRAKTISKĀ INFORMĀCIJA


Stāvgaismu spuldzīšu maiņa
Konsultējieties CITROËN pārstāvnie-
cībā vai kvalifi cētā remontdarbnīcā.
Tuvo gaismu spuldzīšu nomaiņa


)
Noņemiet luktura B
vāku.

)
Atvienojiet savienotāju, to sa-
spiežot ar īkšķi un rādītājpirkstu.

)
Atbrīvojiet spuldzīti no tās divām
metāla skavām.

)
Izņemiet spuldzi.

)
Nomainiet spuldzīti, veicot vieglu
uzspiedienu uz sāniem.

)
Atbrīvojiet savienotāju, līdz to
var piln
ībā izņemt.

)
Uzlieciet atpakaļ B
luktura vāku.

Virzienrādītāju lukturu spuldzīšu
nomaiņa


)
Noņemiet luktura C vāku.

)
Atvienojiet savienotāju, to sa-
spiežot ar īkšķi un rādītājpirkstu.

)
Atbrīvojiet spuldzīti no tās divām
metāla skavām.

)
Izņemiet spuldzi.

)
Nomainiet spuldzīti, veicot vieglu
uzspiedienu uz sāniem.

)
Atbrīvojiet savienotāju, līdz to
var pilnībā izņemt.

)
Uzlieciet atpakaļ C
luktura vāku.

XI
186
PRAKTISKĀ INFORMĀCIJA


Miglas lukturu spuldzīšu
nomaiņa


)
Ar skrūvgrieža palīdzību izskrū-
vējiet pārsega fi ksācijas skrūvi A
,
to pārbīdiet un noņemiet.

)
Ar instrumenta palīdzību izņe-
miet gaismu B
fi ksācijas skrūves
un pavelciet aiz optiskā bloka, lai
to izņemtu no bufera.
)
Atvienojiet savienotāju D
.

)
Izņemiet spuldzīti, to pagriežot
par 1/4 pagrieziena.

)
Nomainiet spuldzīti.

)
Pievienojiet savienotāju D
.

)
Ievietojiet optisko bloku atpakaļ
buferī.

)
Pieskrūv
ējiet optisko bloku.

)
Ievietojiet pārsegu un to pieskrū-
vējiet.

Spuldzītes :
H8
Pagrieziena rādītāju spuldzīšu
maiņa


)
Ar instrumenta palīdzību izņe-
miet pārsega A
fi ksācijas skrūvi,
tad to pastumiet un izņemiet.

)
Ar instrumenta palīdzību izņe-
miet gaismu B
fi ksācijas skrūvi
un pavelciet aiz optiskā bloka, lai
to izņemtu no bufera.

)
Atsprādzējiet spuldzīti C
, nospie-
žot uz slēdžiem 1
un 2
.

)
Atvienojiet savienotājvadu (pa-
velciet, ar plakana skrūvgrieža
palīdzību nospiežot uz pelēkās
mēlītes).

)
Nomainiet spuldzīti.

)
Pievienojiet savienotāju (kārtīgi
piespiediet pelēko mēlīti).

)
Ievietojiet optisko bloku atpakaļ
buferī.

)
Pieskrūvējiet optisko bloku.

)
Ievietojiet pārsegu un to pieskrū-
vējiet.

Spuldzītes :
HP24 W

XI
187
PRAKTISKĀ INFORMĀCIJA

Pagrieziena signāllampiņa ir aizzīmo-
gota.
Ja spuldzīte ir bojāta, nomainiet sig-
nāllampiņu.
Konsultējieties CITROËN pārstāvnie-
cībā vai kvalifi cētā remontdarbnīcā.

Papildu sānu virziena rādītāju
spuldzīšu nomaiņa
























Aizmugurējās gaismas (Hečbeks)

Nomainiet pārdegušo spuldzīti.


1.
Stop un gabarītu gaismas :
P 21 W/5 W

2.
Gabarītgaismas :
R 5 W

3.
Atpakaļgaitas gaismas :
H 21 W

4.
Miglas lukturi :
H 21 W

5.
Pagrieziena rādītāji :
PY 21 W

)
Atveriet bagāžas nodalījuma
pārsegu.

)
Ar plakana skrūvgrieža palīdzību
izņemiet fi ksācijas skavas 3, kas
satur apšuvumu gaismu apvidū.

)
Daļēji atbrīvojiet apšuvumu F
.

)
Atvienojiet savienotāju G
.


Spuldzīšu maiņa uz bagāžas nodalījuma pārsega


)
Atveriet spuldzītes patronu H
.

)
Nomainiet spuldzīti.

) Izņemiet spuldzītes patronu H
.

) Pārbaudiet, lai spuldzītes patrona H
būtu
kārtīgi nostiprināta ar abiem knipšiem 6
.


) Pievienojiet savienotāju G
.

) Novietojiet atpakaļ apšuvumu un to no-
stipriniet ar fi ksācijas skavām F
.






Ievietojot atpakaļ, sekojiet, lai
nesaspiestu elektriskos vadus.

XI
188
PRAKTISKĀ INFORMĀCIJA


Spuldzīšu maiņa uz spārna


)
Atbrīvojiet bagāžas nodalījuma
sānu apšuvuma lūku A
. Lai to
izdarītu, pavelciet to uz bagā-
žas nodalījuma pusi, pēc tam uz
augšu.
)
Atvienojiet savienotāju B
.

)

Aizskrūvējiet 2 fi ksācijas skrūves C
.


)
Izņemiet lukturus no tiem pare-
dzētās vietas.
)
Atsprādzējiet spuldzes patronu D
.

)
Nomainiet spuldzīti.

)
Ievietojiet atpakaļ spuldzīšu pat-
ronas D.

)
Ievietojiet gaismas tām paredzē-
tājā vietā.

)

Aizskrūvējiet 2 fi ksācijas skrūves C
.


)
Pievienojiet savienotāju B
.

)
Uzlieciet apšuvumu A
.
Lai atskrūvētu vai aizskrūvētu fi ksāci-
jas skrūves C
, jūs varat izmantot arī
rezerves riteņa montāžas atslēgu.

XI
189
PRAKTISKĀ INFORMĀCIJA


Spuldzīšu maiņa uz bagāžas nodalījuma pārsega



)
Atveriet bagāžas nodalījuma
pārsegu.

)
Ar plakanā skrūvgrieža palīdzību
noņemiet plastmasas pārsegu F
.

)
Atvienojiet savienotāju G
.

)
Atskrūvējiet fi ksācijas uzgriezni H
.

)
Izņemiet gaismas no tai pare-
dzētas vietas.

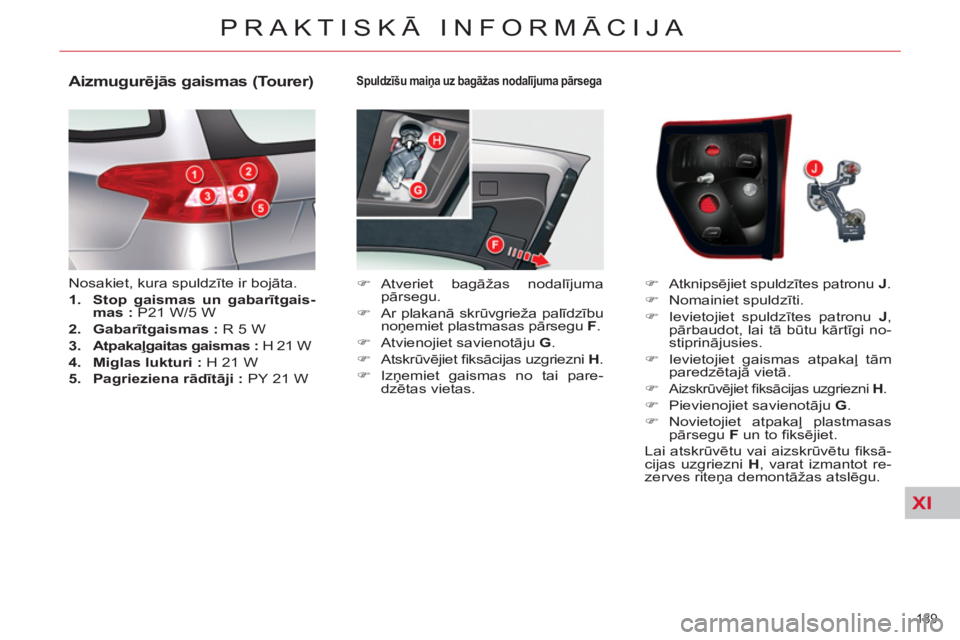

Aizmugurējās gaismas (Tourer)

Nosakiet, kura spuldzīte ir bojāta.


1.
Stop gaismas un gabarītgais-
mas :
P21 W/5 W

2.
Gabarītgaismas :
R 5 W

3.
Atpakaļgaitas gaismas :
H 21 W

4.
Miglas lukturi :
H 21 W

5.
Pagrieziena rādītāji :
PY 21 W
)
Atknipsējiet spuldzītes patronu J
.

)
Nomainiet spuldzīti.

)
Ievietojiet spuldzītes patronu J,
pārbaudot, lai tā būtu kārtīgi no-
stiprinājusies.

)
Ievietojiet gaismas atpakaļ tām
paredzētajā vietā.

)

Aizskrūvējiet fi ksācijas uzgriezni H
.


)
Pievienojiet savienotāju G
.

)
Novietojiet atpakaļ plastmasas
pārsegu F
un to fi ksējiet.
Lai atskrūvētu vai aizskrūvētu fi ksā-
cijas uzgriezni H
, varat izmantot re-
zerves riteņa demontāžas atslēgu.

XI
190
PRAKTISKĀ INFORMĀCIJA


Spuldzīšu maiņa uz spārna
Atbrīvojiet bagāžas nodalījuma sānu
apšuvuma lūku A
.
Lai to izdarītu :


)
Pavelciet uz bagāžas nodalīju-
ma iekšpusi.

)
Pavelciet uz augšu.
)
Atvienojiet savienotāju B
.

)
Atskrūvējiet fi ksācijas uzgriezni C
.

)
Izņemiet gaismas ķermeni no tā
vietas.
)
Atveriet spuldzītes patronu D
.

)
Nomainiet bojāto spuldzīti.

)
Ievietojiet atpakaļ spuldzītes pat-
ronu D
.

)
Ievietojiet gaismas ķermeni tam
paredzētajā viet
ā.

)

Aizskrūvējiet fi ksācijas uzgriezni C
.


)
Pievienojiet savienotāju B
.

)
Novietojiet atpakaļ apšuvumu A
.
Lai atskrūvētu vai aizskrūvētu fi ksā-
cijas uzgriezni C, varat izmantot re-
zerves riteņa demontāžas atslēgu.
