11

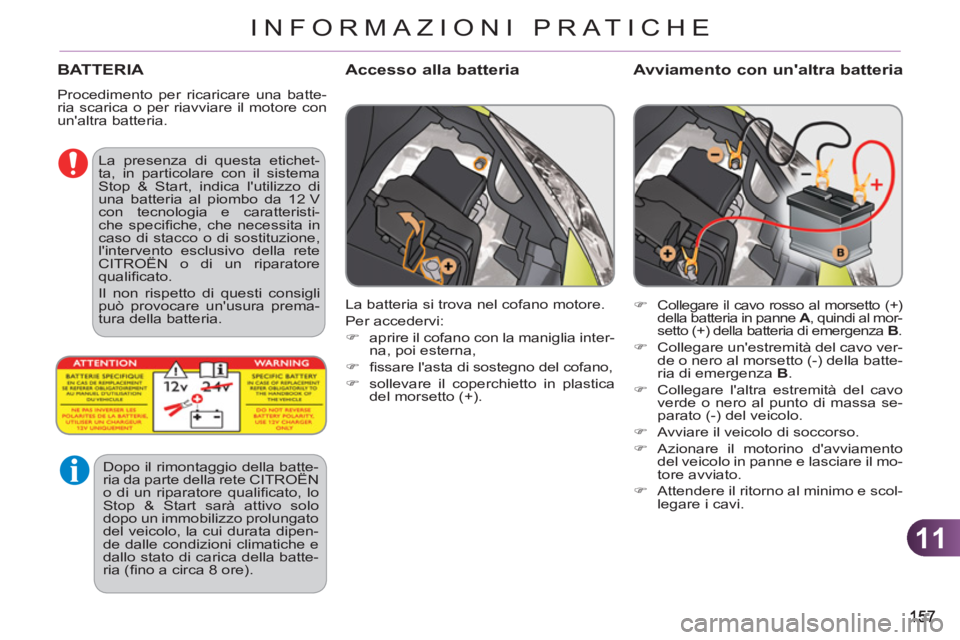

INFORMAZIONI PRATICHE
BATTERIA
Procedimento per ricaricare una batte-
ria scarica o per riavviare il motore con
un'altra batteria.
Accesso alla batteria
Avviamento con un'altra batteria
)
Collegare il cavo rosso al morsetto (+)
della batteria in panne A
, quindi al mor-
setto (+) della batteria di emergenza B
.
)
Collegare un'estremità del cavo ver-
de o nero al morsetto (-) della batte-
ria di emergenza B
.
)
Collegare l'altra estremità del cavo
verde o nero al punto di massa se-
parato (-) del veicolo.
)
Avviare il veicolo di soccorso.
)
Azionare il motorino d'avviamento
del veicolo in panne e lasciare il mo-
tore avviato.
)
Attendere il ritorno al minimo e scol-
legare i cavi.
La batteria si trova nel cofano motore.
Per accedervi:
)
aprire il cofano con la maniglia inter-
na, poi esterna,
)
fi ssare l'asta di sostegno del cofano,
)
sollevare il coperchietto in plastica
del morsetto (+).
La presenza di questa etichet-
ta, in particolare con il sistema
Stop & Start, indica l'utilizzo di
una batteria al piombo da 12 V
con tecnologia e caratteristi-
che specifi che, che necessita in
caso di stacco o di sostituzione,
l'intervento esclusivo della rete
CITROËN o di un riparatore
qualifi cato.
Il non rispetto di questi consigli
può provocare un'usura prema-
tura della batteria.
Dopo il rimontaggio della batte-
ria da parte della rete CITROËN
o di un riparatore qualifi cato, lo
Stop & Start sarà attivo solo
dopo un immobilizzo prolungato
del veicolo, la cui durata dipen-
de dalle condizioni climatiche e
dallo stato di carica della batte-
ria (fi no a circa 8 ore).
12
170

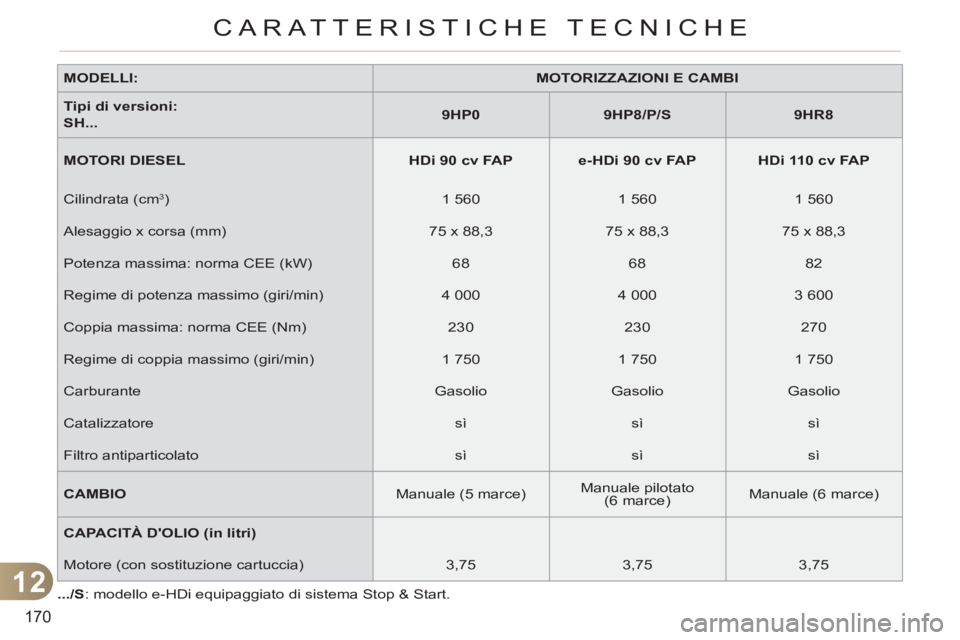

CARATTERISTICHE TECNICHE
MODELLI:
MOTORIZZAZIONI E CAMBI
Tipi di versioni:
SH...
9HP0
9HP8/P/S
9HR8
MOTORI DIESEL
HDi 90 cv FAP
e-HDi 90 cv FAP
HDi 110 cv FAP
Cilindrata (cm
3)
1 560
1 560
1 560
Alesaggio x corsa (mm)
75 x 88,3
75 x 88,3
75 x 88,3
Potenza massima: norma CEE (kW)
68
68
82
Regime di potenza massimo (giri/min)
4 000
4 000
3 600
Coppia massima: norma CEE (Nm)
230
230
270
Regime di coppia massimo (giri/min)
1 750
1 750
1 750
Carburante
Gasolio
Gasolio
Gasolio
Catalizzatore
sì
sì
sì
Filtro antiparticolato
sì
sì
sì
CAMBIO
Manuale (5 marce)
Manuale pilotato
(6 marce)
Manuale (6 marce)
CAPACITÀ D'OLIO (in litri)
Motore (con sostituzione cartuccia)
3,75
3,75
3,75
.../S
: modello e-HDi equipaggiato di sistema Stop & Start.
234

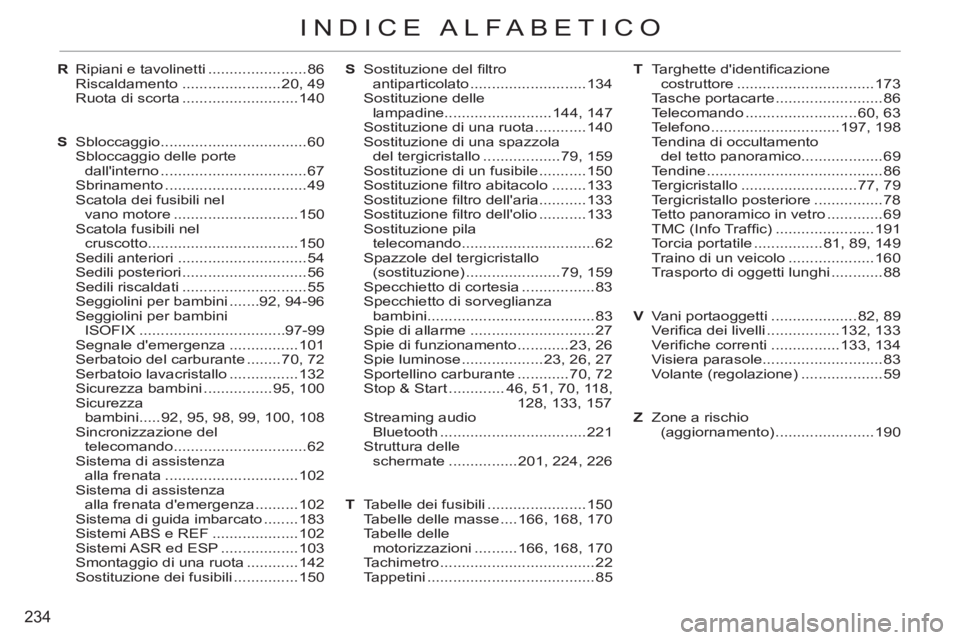

INDICE ALFABETICO
R Ripiani e tavolinetti .......................86
Riscaldamento .......................20, 49
Ruota di scorta ...........................140
S Sbloccaggio ..................................60
Sbloccaggio delle porte
dall'interno ..................................67
Sbrinamento .................................49
Scatola dei fusibili nel
vano motore .............................150
Scatola fusibili nel
cruscotto ...................................150
Sedili anteriori ..............................54
Sedili posteriori .............................56
Sedili riscaldati .............................55
Seggiolini per bambini .......92, 94-96
Seggiolini per bambini
ISOFIX ..................................97-99
Segnale d'emergenza ................101
Serbatoio del carburante ........70, 72
Serbatoio lavacristallo ................132
Sicurezza bambini ................95, 100
Sicurezza
bambini .....92, 95, 98, 99, 100, 108
Sincronizzazione del
telecomando ...............................62
Sistema di assistenza
alla frenata ...............................102
Sistema di assistenza
alla frenata d'emergenza ..........102
Sistema di guida imbarcato ........183
Sistemi ABS e REF ....................102
Sistemi ASR ed ESP ..................103
Smontaggio di una ruota ............142
Sostituzione dei fusibili ...............150S Sostituzione del fi ltro
antiparticolato ...........................134
Sostituzione delle
lampadine .........................144, 147
Sostituzione di una ruota ............140
Sostituzione di una spazzola
del tergicristallo ..................79, 159
Sostituzione di un fusibile ...........150
Sostituzione fi ltro abitacolo ........133
Sostituzione fi ltro dell'aria ...........133
Sostituzione fi ltro dell'olio ...........133
Sostituzione pila
telecomando ...............................62
Spazzole del tergicristallo
(sostituzione) ......................79, 159
Specchietto di cortesia .................83
Specchietto di sorveglianza
bambini .......................................83
Spie di allarme .............................27
Spie di funzionamento ............23, 26
Spie luminose ...................23, 26, 27
Sportellino carburante ............70, 72
Stop & Start ............. 46, 51, 70, 118,
128, 133, 157
Streaming audio
Bluetooth ..................................221
Struttura delle
schermate ................201, 224, 226
T Tabelle dei fusibili .......................150
Tabelle delle masse ....166, 168, 170
Tabelle delle
motorizzazioni ..........166, 168, 170
Tachimetro ....................................22
Tappetini .......................................85T Targhette d'identifi cazione
costruttore ................................173
Tasche portacarte .........................86
Telecomando ..........................60, 63
Telefono ..............................197, 198
Tendina di occultamento
del tetto panoramico ...................69
Tendine .........................................86
Tergicristallo ...........................77, 79
Tergicristallo posteriore ................78
Tetto panoramico in vetro .............69
TMC (Info Traffi c) .......................191
Torcia portatile ................81, 89, 149
Traino di un veicolo ....................160
Trasporto di oggetti lunghi ............88
V Vani portaoggetti ....................82, 89
Verifi ca dei livelli .................132, 133
Verifi che correnti ................133, 134
Visiera parasole ............................83
Volante (regolazione) ...................59
Z Zone a rischio
(aggiornamento) .......................190
