2012 CITROEN C-ZERO Upute Za Rukovanje (in Croatian)

.Upoznavanje vozila
7
Voz ačko mjesto




1.
Sklopke svjetala i pokazivača smjera.

2.
Ploča s instrumentima.

3.
Zračni jastuk vozača.
Zvučna signalizacija.

4.
Utičnica USB.

5.
Otvaranje vratašca utičnice za brzo
punjenje (lijeva strana vozila).

6.
Prekidači podizača prozora i prekidač za
isključivanje podizača prozora suvozača i
stražnjih podizača prozora.

7.
Kućište osigurača.

8.
Otvaranje vratašca utičnice za normalno
punjenje (desna strana vozila).

9.
Podešavanje visine farova.
Isključivanje sustava ASR/ESP.

10.
Sklopke vanjskih retrovizora.

11.
Držač čaša.

12 .
Bočni otvori za prozračivanje.

13.
Otvor za odleđivanje i odmagljivanje stakla.

Upoznavanje vozila
8
Voz ačko mjesto




1.
Kontakt brava.

2.
Sklopke brisača.

3.
Otvori za odleđivanje vjetrobrana.

4.
Pretinac za rukavice.
Prekidač za isključivanje zračnog jastuka
suvozača.

5.
Ručica za otvaranje prednjeg poklopca.

6.
Parkirna kočnica.

7.
Ručica mjenjača.

8.
Utičnica 12 V.

9.
Sklopke grijanja/klima uređaja.

10.
Poziv u pomoć ili poziv asistenciji.

11.
Prekidač četiri žmigavca.

12 .
Središnji otvori za prozračivanje.

13.
Autoradio.

.Upoznavanje vozila
9

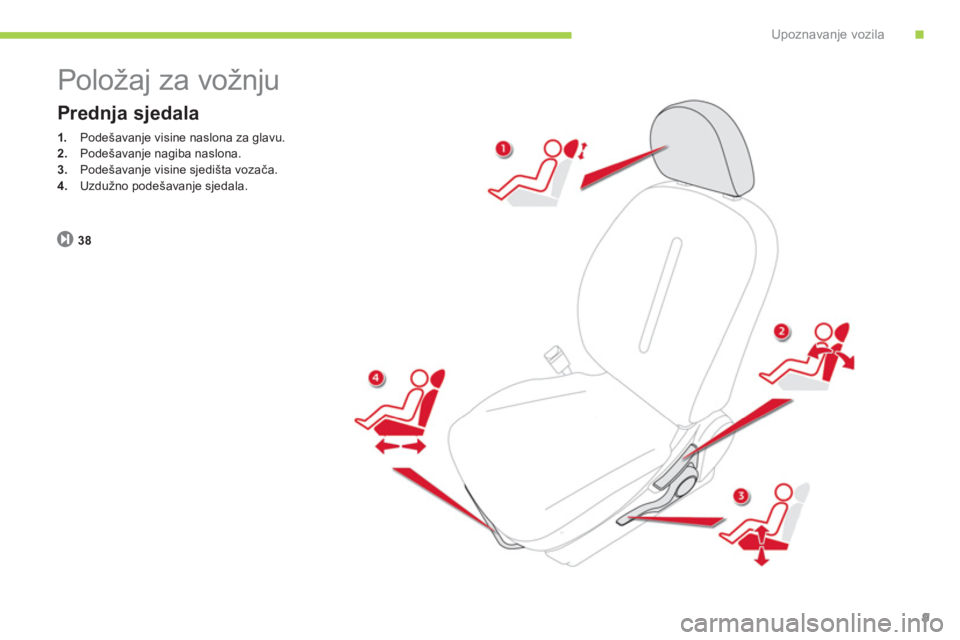

Položaj za vožnju


Prednja sjedala


38





1.
Podešavanje visine naslona za glavu.

2.
Podešavanje nagiba naslona.

3.
Podešavanje visine sjedišta vozača.

4.
Uzdužno podešavanje sjedala.

Upoznavanje vozila
10
Položaj za vožnju


Vanjski retrovizori




A.
Izbor retrovizora.

B.
Podešavanje položaja ogledala.

C.
Preklapanje/otklapanje.

42





Unutrašnji retrovizor


Ručni model za "dan/noć"



1.
Postavljanje ogledala u "dnevni" položaj.

2.
Usmjeravanje retrovizora.

43





1.
Namještanje remena.

2.
Zakopčavanje kopče.

3.
Provjera ispravne zakopčanosti
povlačenjem remena.


Sigurnosni pojasi


73

.Upoznavanje vozila
11
Vidljivost


Svjetla


Prsten A

Prsten B


Brisači


56





Brisač vjetrobrana


59




Brisač stražnjeg stakla


59


Kratka ili duga svjetla.
Pozicijska svjetla.
Automatsko paljenje svjetala.
Ugašena svjetla.
Prednja i stražnja svjetla za maglu. Isključen.
Isprekidano brisanje.
Brisanje i pranje stakla. Pojedinačno brisanje.
Isključen.
Isprekidano brisanje (učestalost se
može ručno podesiti).
Sporo brisanje.
Brzo brisanje.

Upoznavanje vozila
12
Vent ilac ija


Klima uređaj

Podešavanje temperature.
Podešavanje brzine ventilatora.
Podešavanje usmjeravanja zraka. Dovod vanjskog zraka/strujanje
unutrašnjeg zraka.
Uključivanje/isključivanje klima
uređaja.
Tipka "MA X".

49

.Upoznavanje vozila
13
Sigurnost putnika



1.
Otvorite pretinac za rukavice.

2.
Umetnite ključ.

3.
Izaberite položaj:
"ON"
(uk ljučen), ako na sjedalu sjedi
suvozač ili ako je na to sjedalo postavljena
dječja sjedalica licem u smjeru vožnje,
"OFF"
(isključen), ako je na to sjedalo
postavljena dječja sjedalica leđima u
smjeru vožnje.


Prednji zračni jastuk suvozača

Dječja sjedalica ISOFIX pričvršćuje se na
dva prstena A
, smještena između naslona i
sjedišta.
Postoji i prsten B
koji omogućuje pričvršćenje
gornjeg remena, TOP TETHER
.


Priključci ISOFIX


77




Sigurnosna brava za djecu



A.
Uključivanje.

B.
Isključivanje.

68



65

Upoznavanje vozila
14
Obavještavanje vozača



1.
Nakon uključivanja kontakta pale se
narančaste i cr vene žaruljice upozorenja.

2.
Nakon pokretanja motora, te žaruljice se
gase.
Ako neka žaruljica ostane upaljena, pogledajte
odgovarajuću stranicu.


Žaruljice


19



A.
"Neutralan" položaj.

B.
Potrošnja energije.

C.
Područje "Eco".

D.
Područje "Punjenja".


Pokazivač potrošnje/
obnavljanja energije

27

Postoje četiri uzastopna upozorenja za nisku
razinu energije u glavnom akumulatoru:


- 2 upaljena segmenta i bljeskanje pokazivača
energije na ploči s instrumentima:
ulazak u rezervu.

- Bljeskanje zadnjeg segmenta pokazivača
energije.

- Gašenje zadnjeg segmenta:
prikaz dosega se gasi, a grijanje i klima
uređaj se isključuju.


Upozorenja za nisku razinu
energije

- Paljenje ove žaruljice na ploči s
instrumentima:
Postupno smanjivanje
raspoložive snage motora.

26
