8
Praktične informacije
95



)
Otpustite vijke ključem za skidanje kotača.

)
Dizalicu postavite na jedno od dva
predviđena mjesta, sprijeda A
ili straga B
,
najbližeg kotaču koji mijenjate.


Skidanje kotača


)
Dizalicu podižite polugom dok njena
stopica ne bude u kontaktu s tlom.
Provjerite da je os stopice dizalice okomita
na korišteno mjesto A
ili B
.

)
Podižite vozilo do dobivanja dovoljnog
prostora između kotača i tla.
)
Izvadite vijke i čuvajte ih na nekom čistom
mjestu.

)
Skinite kotač.

i
Praktične informacije
96

Postavljanje kotača




)
Kotač postavite na glavčinu.

)
Rukom do kraja zavrnite vijke.

)
Pritegnite vijke ključem za skidanje kotača.
)
Do kraja spustite vozilo.

)
Sklopite dizalicu i uklonite je.
)
Do kraja zategnite vijke ključem za skidanje
kotača.



Nakon zamjene kotača

U mreži CITROËN ili u nekoj stručnoj
radionici što prije dajte provjeriti
zategnutost vijaka i tlak u novom
kotaču.

8
!
Praktične informacije
97








Zamjena žarulje













































1.
Pokazivači smjera



(W21W - 21 W)
.

2.
Pozicijska svjetla (W5W - 5 W)
.

3.
Duga svjetla (HB3 - 60 W)
.

4.
Kratka svjetla (H11 - 55 W).
Farovi imaju polikarbonatna stakla,
sa slojem zaštitnog laka:


)
ne čistite ih suhom ili
grubom krpom, niti
deterdžentom ili otapalom,


)
upotrijebite spužvu i sapunicu,

)
ako vozilo perete pod
visokim tlakom, prilikom
uklanjanja tvrdokornih mrlja, ne
usmjeravajte mlaz duže vrijeme
na farove, na svjetla ni po
njihovom obodu, kako se ne bi
oštetio zaštitni lak i br tva.



)
Ne dirajte žarulju prstima,
pridržavajte je krpicom koja ne
ostavlja dlačice.
Prije zamjene žarulje svjetla moraju biti
ugašena nekoliko minuta (opasnost od
težih opeklina).
Obavezno treba koristiti samo žarulje
bez ultraljubičastog zračenja kako se
ne bi oštetio far.
Neispravnu žarulju uvijek treba
zamijeniti žaruljom s istim oznakama i
karakteristikama.


Prednja svjetla


5.
Prednja svjetla za maglu



(H8 - 35 W).


6.
Dnevna svjetla (P13W - 13 W).

Praktične informacije
98

)

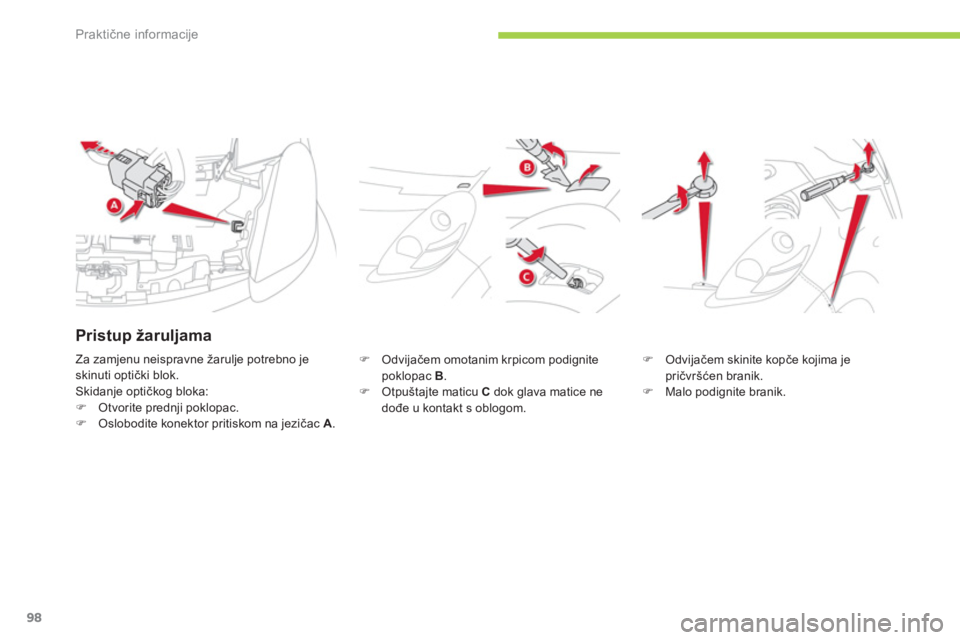

Odvijačem omotanim krpicom podignite
poklopac B
.

)
Otpuštajte maticu C
dok glava matice ne
dođe u kontakt s oblogom.
)
Odvijačem skinite kopče kojima je
pričvršćen branik.

)
Malo podignite branik. Za zamjenu neispravne žarulje potrebno je
skinuti optički blok.
Skidanje optičkog bloka:


)
Otvorite prednji poklopac.

)
Oslobodite konektor pritiskom na jezičac A
.


Pristup žaruljama

8
Praktične informacije
99

)
Držite branik odmaknut i odvrnite maticu D
.

)
Odvrnite maticu E
.
)
Povucite optički blok prema sebi i potpuno
ga izvadite skidanjem jezičca F
.

i
Praktične informacije
100

Zamjena žarulje pozicijskog
svjetla


)
Okrenite držač žarulje ulijevo i izvadite ga.

)
Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.


Zamjena žarulje dugog svjetla



)
Okrenite držač žarulje ulijevo i izvadite ga.

)
Pritisnite jezičac i izvadite žarulju.

)
Zamijenite žarulju.
Prilikom postavljanja postupite obrnutim
redoslijedom.


Zamjena žarulje pokazivača
smjera


)
Okrenite držač žarulje ulijevo i izvadite ga.

)
Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
Žarulje u boji treba zamijeniti žaruljama
istih karakteristika i boje.

8
Praktične informacije
101

Zamjena žarulje kratkog svjetla



)
Okrenite držač žarulje ulijevo i izvadite ga.

)
Pritisnite jezičac i izvadite žarulju.

)
Zamijenite žarulju.
Prilikom postavljanja postupite obrnutim
redoslijedom.


Zamjena žarulje prednjeg svjetla
za maglu/dnevnog svjetla


)
Okrenite kotače do kraja, radi lakšeg
pristupa.

)
Skinite kopče kojima je pričvršćen zaštitni
poklopac držača žarulja.

)
Odmaknite poklopac.
)
Okrenite držač žarulje ( A
za prednje svjetlo
za maglu, B
za dnevno svjetlo) ulijevo i
izvadite ga.

)
Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.

i
i
Praktične informacije
102


1.
Stop svjetla/pozicijska svjetla (diode)


2.
Pokazivači smjera (W Y21W - 21 W)


3.
Svjetla za vožnju natrag (W21W - 21 W)













































Stražnja svjetla

Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti
samo žaruljama istih karakteristika
i boje. U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i
stražnjih svjetala normalna je pojava;
ona će nestati nekoliko minuta nakon
paljenja svjetala.



Zamjena bočnih pokazivača
smjera (WY5W - 5 W)


)
Oslobodite bočni pokazivač smjera
guranjem prema natrag.

)
Okrenite držač žarulje ulijevo i izvadite ga.

)
Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
