2012 CITROEN C-ZERO Instrukcja obsługi (in Polish)

8
i !
!
!
Informacje praktyczne
111





Akcesoria
W sieci CITROËN dostępny jest szeroki wybór akcesoriów i oryginalnych części zamiennych.
Zostały one przebadane i zatwierdzone zarówno pod względem niezawodności, jak i
bezpieczeństwa.
Te wszystkie akcesoria i części przystosowane są do Państwa samochodu, posiadają numery
katalogowe oraz gwarancję CITROËN.
Zestawy do przebudowy
Mogą Państwo zaopatrzyć się w zestawy do przebudowy "Entreprise" w celu zamiany
samochodu ciężarowego na osobowy i
odwrotnie.
"Komfort":
czarny podłokietnik, lampka do czytania,
moduły izotermiczne, pomoc przy parkowaniu
tyłem, zapalniczka, popielniczka z obsadą...


"Rozwiązania transportowe":

dywanik bagażnika, półka zasłaniająca bagaż,
wstawki blokady do bagażnika...


"Bezpieczeństwo":

alarm, przeciwkradzieżowe nakrętki kół, foteliki
dziecięce, alkomat, trójkąt ostrzegawczy,
kamizelka ostrzegawcza, apteczki, łańcuchyśniegowe, pokrowce przeciwpoślizgowe...

Środki ostrożności
związane z myciem
Aby nie uszkodzić urządzeń elektrycznych formalnie zabrania sięmycia pod wysokim ciśnieniem:


- w przedniej komorze,

- pod podwoziem.

Podczas mycia nadwozia nie należystosować ciśnienia wyższego niż 80 barów.
Sprawdzić przed każdym myciem samochodu, czy pokrywy gniazd ładowania oraz pokrywki gniazdek ładowania (normalnego i szybkiego) są prawidłowo zamknięte.


Nie myć samochodu w trakcie
procedury ładowania akumulatora.

i
!i
Informacje praktyczne
112
"Ochrona":
pokrowiec ochronny pojazdu, półprzezroczyste pasy ochronne, boczne listwy ochronne...
"Multimedia":
radioodtwarzacze, systemy nawigacji,antyradary, uniwersalna ładowarka słoneczna...

Montaż urządzeń i akcesori

9
Kontrole
113

!
i
Kontrole
114











Pokr ywa Mechanizm zabezpieczający i umożliwiający dostęp do wewnętrznych elementów w przedniej komorze w celu kontroli poziomów płynów, ładowaniaakumulatora pomocniczego, wymiany bezpieczników...
)Popchnąć w lewo dźwignię zewnętrzną Bipodnieść pokrywę.
)
Podnieść całkowicie pokrywę i z prawej strony wyjąć podpórkę Cz jej gniazda.)
Włożyć podpórkę Cw jeden z dwóch otworów blokujących, aby utrzymać
pokrywę w położeniu otwartym.
)Otworzyć prawe przednie drzwi.)Pociągnąć wewnętrzną dźwignię A,znajdującą się na dole obramowania drzwi.
Otwieranie
Zamykanie
)Wyjąć podpórkę z otworu blokującego.)Umieścić podpórkę w gnieździe. )Opuścić pokrywę i puścić ją pod koniec
opuszczania.
)Pociągnąć za pokrywę, aby sprawdzić prawidłowe zablokowanie.


Nie naciskać pośrodku pokrywy w przypadku nieprawidłowegozaryglowania, grozi to jejodkształceniem. Należy całkowicie otworzyć pokrywę i ponownie zamknąć.
Usytuowanie wewnętrznej dźwigniuniemożliwia otwarcie pokrywy dopókiprzednie prawe drzwi są zamknięte.

9
!
Kontrole
115
Zbiornik spryskiwacza szyby. 2.Zbiornik płynu do układu ogrzewania.3.Zbiornik płynu hamulcowego.4.
Akumulator pomocniczy.
5. Skrzynka bezpieczników.












Komora przednia
Aby nie uszkodzić urządzeń elektrycznych formalnie zabrania się stosowania mycia pod wysokimciśnieniem w przedniej komorze.

!
Kontrole
116

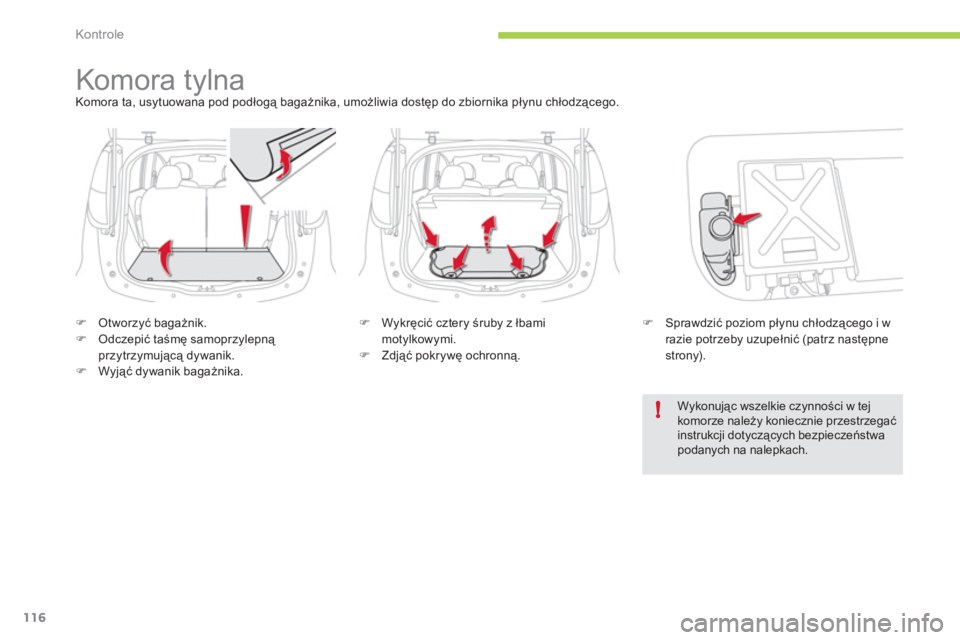

Komora tylna Komora ta, usytuowana pod podłogą bagażnika, umożliwia dostęp do zbiornika płynu chłodzącego.
)Otworzyć bagażnik.)Odczepić taśmę samoprzylepną przytrzymującą dywanik. )Wyjąć dywanik bagażnika.
)
Wykręcić cztery śruby z łbami
motylkowymi. ) Zdjąć pokrywę ochronną.
)Sprawdzić poziom płynu chłodzącego i w razie potrzeby uzupełnić (patrz następnestrony).

Wykonując wszelkie czynności w tejkomorze należy koniecznie przestrzegać instrukcji dotyczących bezpieczeństwapodanych na nalepkach.

9
!
Kontrole
117


























Sprawdzanie poziomów płynów
Należy regularnie sprawdzać poziomy płynów i - w razie potrzeby - uzupełniać z wyjątkiem przeciwwskazań.
W przypadku większego spadku poziomu należy skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym w celu kontroli danego
układu.


Nigdy nie wykonywać żadnychczynności w komorach, gdy świeci się kontrolka "Ready" albo podczasładowania akumulatora.
Wykonując czynności dotycząceelementów w komorze przedniej i tylnej zachować ostrożność, ponieważniektóre strefy komór mogą być bardzo gorące (ryzyko poparzenia): należy koniecznie odczekać co najmniej godzinę po wyłączeniu silnika albopo zakończeniu ładowania przed przystąpieniem do czynności.
Poziom płynu hamulcowego
Poziom płynu powinien znajdować
się pomiędzy znakami "MIN" i "MA X".
W innym przypadku należy sprawdzić zużycie klocków hamulcowych.
Wymiana płynu hamulcowego
Okresowość wykonywania tej czynnościpodano w książce gwarancyjnej pojazdu.
Charakterystyka płynuhamulcowego
Płyn ten powinien być zgodny z zaleceniami producenta i spełniać wymagania norm DOT4 .

Przednia komora

Poziom pł
ynu układu
o
grzewania

Wymiana płynu

Płyn ten nie wymaga wymiany.


Charakterystyka płynu

Płyn musi spełniać wymagania producenta. Poziom tego płynu powinien znajdować się
pomiędzy znakami MINI "L" i "MA XI" "F".


Poziom płynu spryskiwacza
sz
yb
Uzupełnić poziom płynu, gdy tylko
zachodzi taka potrzeba.

Charakterystyka płynu
Aby zapewnić optymalną skutecznośćczyszczenia i uniknąć zamarzania, nie należy
uzupełniać ani zastępować płynu wodą.

!
i
Kontrole
118
Poziom tego płynu powinienznajdować się pomiędzy znakamiMINI "L" i MA XI "F".

Poziom płynu chłodzącego
Unikać dłuższego kontaktu zużytych płynów ze skórą.
Większość płynów jest szkodliwa dlazdrowia i bardzo korozyjna.

Nie należy wylewać zużytych płynówdo ścieków lub na podłoże.
Zużyte płyny należy przelać do pojemnik
