2012 CITROEN C-ZERO Eksploatavimo vadovas (in Lithuanian)

8
Praktinė informacija
103

Posūkių rodiklių lempučių
pakeitimas


)
Pasukite lemputės laikiklį į kairę ir
išimkite jį.

)
Išimkite lemputę ir pakeiskite.
Uždėdami atlikite veiksmus atvirkštine tvarka.


Priėjimas prie lempučių



)
Išsukite du varžtelius.

)
Išimkite žibinto bloką traukdami jį į save.



Stabdymo signalo/stovėjimo šviesų
žibintų lempučių pakeitimas

Bet koks su diodiniais žibintai susijęs įsikišimas
turi būti atliekamas CITROËN tinklo atstovybėje
arba kvalifikuotoje remonto dirbtuvėje.


Atbulinės eigos žibintų lempučių
pakeitimas


)
Pasukite lemputės laikiklį į kairę ir
išimkite jį.

)
Išimkite lemputę ir pakeiskite.
Uždėdami atlikite veiksmus atvirkštine tvarka.

Praktinė informacija
104

Rūko žibinto lemputės
(W21W - 21W) pakeitimas


)
Nuimkite dangtelį.

)
Pasukite lemputės laikiklį į kairę ir
išimkite jį.

)
Išimkite lemputę ir pakeiskite.
Uždėdami atlikite veiksmus atvirkštine tvarka.


Tr ečiojo stabdymo signalo
žibinto lemputės (W5W - 5W)
pakeitimas


)
Atsukite du varžtelius.

)
Išimkite lemputės laikiklį.

)
Išimkite lemputę ir pakeiskite.
Uždėdami atlikite veiksmus atvirkštine tvarka.


Numerio ženklo apšvietimo
lempučių (W5W - 5W)
pakeitimas


)
Paspauskite dangtelį į vidų.

)
Pasukite lemputės laikiklį ir išimkite jį.

)
Išimkite lemputę ir pakeiskite.
Uždėdami atlikite veiksmus atvirkštine tvarka.

8
i
!
Praktinė informacija
105











Saugiklio pakeitimas

Išėmimo pincetas yra įtaisytas ant priekinio
skydo saugiklių blokelio (kairėje pusėje)
dangtelio vidinės pusės.
Norėdami jį pasiekti:


)
Akabinkite dangtelį ir visai jį nuimkite
traukdami į save,

)
Nuimkite pincetą.



Įrankių vieta

Prieš keičiant saugiklį reikia sužinoti jo
perdegimo priežastį ir sutaisyti
gedimą.


)
Patikrinkite, kad kontakto raktas būtų
pasuktas į padėtį " LOCK
".

)
Nustatykite, kuris saugiklis perdegęs
pažiūrėję į jo siūlelį.


Saugiklio pakeitimas

Geras Blogas


)
Saugiklį ištraukite naudodamiesi specialiu
pincetu.

)
Perdegusį saugiklį visada keiskite tokio
paties laidumo saugikliu.

)
Patikrinkite, ar atitinka ant blokelio esantis
numeris, apačioje užrašytas laidumas ir
žemiau pateiktos lentelės duomenys. CITROËN neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
CITROËN konstruktorių nenumatyta
ir nerekomenduota papildoma įranga
arba ji buvo įmontuota ne pagal
instrukcijas, ir nesiima padengti
išlaidų, susijusių su jūsų automobilio
būklės atkūrimu, - ypač dėl bet kokių
prietaisų, kurių srovės stiprumas viršija
10 miliamperų. Jūsų automobilio elektros instaliacija
yra pritaikyta veikti su serijine arba
pasirinktine įranga.
Prieš įrengdami savo automobilyje
kitokią įrangą ir elektrinius priedus,
pasikonsultuokite CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.

Praktinė informacija
106

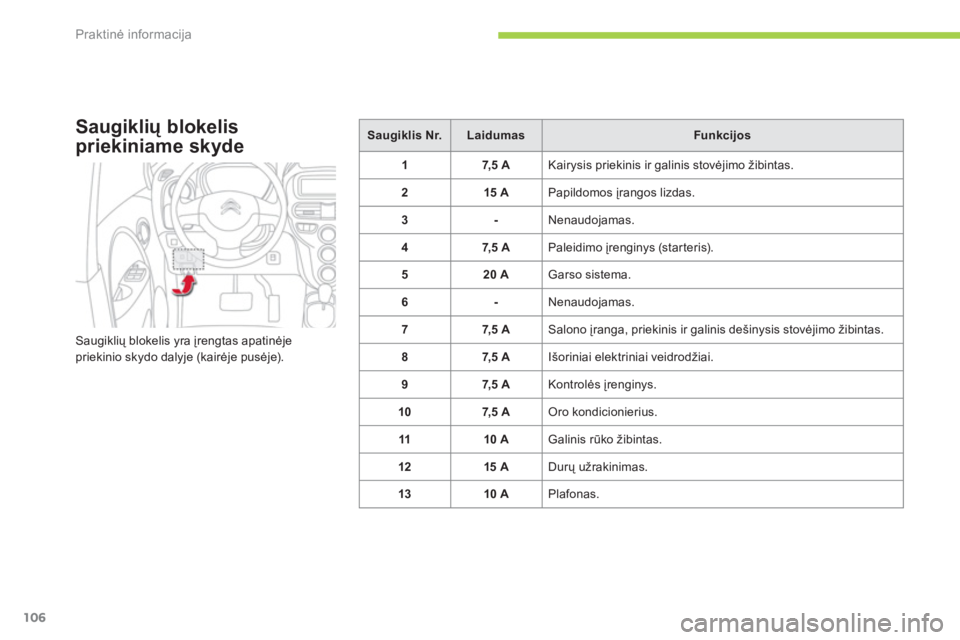

Saugiklių blokelis
priekiniame skyde
Saugiklių blokelis yra įrengtas apatinėje
priekinio skydo dalyje (kairėje pusėje).

Saugiklis Nr.



Laidumas



Funkcijos




1



7,5 A

Kairysis priekinis ir galinis stovėjimo žibintas.


2



15 A

Papildomos įrangos lizdas.


3



-

Nenaudojamas.


4



7,5 A

Paleidimo įrenginys (starteris).


5



20 A

Garso sistema.


6



-

Nenaudojamas.


7



7,5 A

Salono įranga, priekinis ir galinis dešinysis stovėjimo žibintas.


8



7,5 A

Išoriniai elektriniai veidrodžiai.


9



7,5 A

Kontrolės įrenginys.


10



7,5 A

Oro kondicionierius.


11



10 A

Galinis rū
ko žibintas.


12



15 A

Durų užrakinimas.


13



10 A

Plafonas.

8
Praktinė informacija
107


Saugiklis Nr.



Laidumas



Funkcijos




14



15 A

Galinio stiklo valytuvas.


15



7, 5 A

Prietaisų skydelis.


16



7, 5 A

Šildymas.


17



20 A

Sėdynių šildymas.


18



10 A

Pasirinktinis.


19



7,5 A

Išorinių veidrodžių šildymas.


20



20 A

Priekinio stiklo valytuvas.


21



7,5 A

Oro pagalvės.


22



30 A

Galinio stiklo šildymas.


23



30 A

Šildymas.


24



-

Nenaudojamas.


25



10 A

Radijas.


26



15 A

Salono saugiklis.


Priėjimas prie saugiklių

Žr. skirsnį "Įrankių vieta".

i
Praktinė informacija
108


Saugiklis Nr.



Laidumas



Funkcijos




1



-

Nenaudojamas.


2



30 A

Vidinis saugiklis.


3



40 A

Elektrinis variklis.


4



40 A

Radiatoriaus ventiliatorius.


5



40 A

Elektriniai stiklų kėlikliai.


6



30 A

Vakuuminis siurblys.


7



15 A

Pagrindinio akumuliatoriaus procesorius.


8



15 A

Tr ečiasis stabdymo signalo žibintas.


9



15 A

Priekiniai rūko šviesų žibintai.


10



15 A

Aušinimo skysčio siurblys.


Priekinio skyriaus saugiklių
blokelis
Saugiklių blokelis yra įrengtas priekiniame
skyriuje, po šildymo sistemos skysčio bakeliu.
Gali būti keičiami tik šie saugikliai.

Norint pakeisti kitų blokelių saugiklius
(vakuuminio siurblio ir papildomos
įrangos akumuliatoriaus) reikia kreiptis
į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.

8
Praktinė informacija
109

Priėjimas prie saugiklių



)
Atidarykite priekinį gaubtą (žr. skyrių
"Tikrinimai").

)
Atkabinkite dangtelį ir jį visai nuimkite
traukdami į save.

)
Pakeiskite saugiklį (žr. atitinkamą skirsnį).

)
Po pakeitimo labai rūpestingai uždarykite
dangtelį, kad būtų garantuotas saugiklių
blokelio sandarumas.

Saugiklis Nr.



Laidumas



Funkcijos




11



10 A

Automobilinis įkroviklis.


12



10 A

Posūkių rodikliai.


13



10 A

Garsinis signalas.


14



10 A

Dienos šviesos.


15



15 A

Akumuliatoriaus ventiliatorius.


16



10 A

Oro kondicionieriaus kompresorius.


17



20 A

Dešinysis ar timųjų šviesų žibintas.


18



20 A

Kairysis artimųjų šviesų žibintas, žibintų reguliavimas.


19



10 A

Dešinysis tolimųjų šviesų žibintas.


20



10 A

Kairysis tolimųjų šviesų žibintas.

i !
!
Praktinė informacija
110





Automobilio vilkimas
Būdas, kuriuo galima vilkti automobilį naudojant mechanines vilkimo priemones.


Savo automobilio vilkimas

Vilkimo kilpa yra pritvirtinta prie važiuoklės
rėmo po priekiniu bamperiu.


)
Pritvirtinkite vilkimo siją.

)
Įjunkite savąjį automobilį (kad degtų
lemputė "Ready").

)
Įjunkite važiavimo selektorių į padėtį N
.

)
Atleiskite stovėjimo stabdį.

)
Įjunkite savojo automobilio avarinės
signalizacijos žibintus.

)
Vilkite savąjį automobilį ne didesnį kaip
30 km atstumą ir neviršydami 30 km/h
greičio
.
Kai automobilis velkamas riedantis visais
ratais, visada naudokitės vilkimo sija.
Kai automobilis velkamas riedantis
tik dviem ratais, visada naudokitės
profesionaliomis pakėlimo priemonėmis.

Nesilaikant šių rekomendacijų gali būti sugadinti stabdžiai ir elektros variklis.








Stiklo valytuvų
šluostiklio pakeitimas

Priekinio arba galinio
stiklo valytuvų šluostiklio
nuėmimas



)
Pakelkite atitinkamą valytuvą.

)
Nuimkite šluostiklį perslinkdami jį į išorę.



Priekinio arba galinio
stiklo valytuvų šluostiklio
uždėjimas



)
Uždėkite naują šluostiklį ir užfiksuokite jį.

)
Atsargiai nuleiskite valytuvą.



Kito automobilio
vilkimas
Jūsų automobilis jokiu būdu negali būti
naudojamas vilkti kitam automobiliui.
