176V NOUZI
❍pokud se nepodaří pneumatiku nahustit do pěti minut na tlak
alespoň 1,8 bar, odpojte kompresor od ventilu a z proudové
zásuvky, popojeďte vozidlem dopředu asi o 10 metrů tak,
aby se lepicí hmota v pneumatice rozložila. Pak začněte
pneumatiku znovu hustit;
Obr. 18A0J0116m
❍pokud se nepodaří pneumatiku nahustit do pěti minut od
zapnutí kompresoru na tlak alespoň 1,8 bar, nepokračujte
v jízdě a obraťte se na autorizovaný servis Alfa Romeo;
❍asi po 10 minutách zastavte vozidlo a překontrolujte tlak v pneu-
matice. Nezapomeňte přitom zatáhnout parkovací brzdu;
❍pokud naměříte tlak alespoň 1,8 bar, dohustěte pneumatiku
na správný tlak (se spuštěným motorem a zataženou parko-
vací brzdou) a pokračujte v jízdě do autorizovaného servisu
Alfa Romeo.
Do místa, na které řidič dobře vidí, nalepte samo-
lepku s upozorněním, že pneumatika byla opra-
vena sadou pro rychlou opravu. V jízdě pokračuj-
te opatrně, zejména při projíždění zatáček. Nejezděte
rychlostí vyšší než 80 km/h. Vyvarujte se prudkých ak-
celerací a brzdění.
Autorizovanému servisu je třeba v každém přípa-
dě nahlásit, že pneumatika byla opravena sadou
pro rychlou opravu. Příbalový leták s pokyny o pou-
žití sady na rychlou opravu je nutno předat technikům,
kteří budou s opravenou pneumatikou manipulovat.
Pokud tlak v pneumatice klesne pod 1,8 bar,
nepokračujte v jízdě; znamená to, že sada pro
rychlou opravu Fix & Go automatic nemůže zaji-
stit řádnou těsnost, protože je pneumatika příliš poško-
zená. Obraťte se na autorizovaný servis Alfa Romeo.

V NOUZI177
4
Obr. 19A0J0225m
A
KONTROLA A DOHUŠTĚNÍ
Kompresor lze použít i jen pro kontrolu a případné dohuštění pneu-
matik. Odpojte rychlospojku A-obr. 19 a připojte ji přímo k ventil-
ku pneumatiky, která se má dohustit.
VÝMĚNA BOMBIČKY
Postupujte takto:
❍uvolněte spojku A-obr. 20 a odpojte hadičku B;
❍natočte bombičku, která se má vyměnit, a zvedněte ji;
❍zasuňte novou bombičku a otočte s ní doprava;
❍připojte k bombičce spojku A a hadičku B zasuňte na místo.
Obr. 20A0J0115m

178V NOUZI
VÝMĚNA ŽÁROVKY
ZÁKLADNÍ POKYNY
❍Před výměnou žárovky je nutno zkontrolovat, zda nejsou
kontakty zoxidované;
❍spálené žárovky je nutno vyměnit za nové stejného typu
a výkonu;
❍po každé výměně žárovky ve světlometech zkontrolujte z bez-
pečnostních důvodů sklon světelných paprsků;
❍jestliže přestane svítit některá žárovka, zkontrolujte nejdříve
příslušnou pojistku: viz umístění pojistek v oddíle „Výměna po-
jistek“ v této kapitole.
TYPY ŽÁROVEK obr. 21
Vozidlo je osazeno žárovkami různého typu:
A. Celoskleněné žárovky: nasazené zatlačením. Vyjímají sevytažením.
B. Bajonetové žárovky: pro vyjmutí z objímky je nutno vzít za hlavici žárovky, otočit jí doleva a vytáhnout ji.
C. Válcové žárovky: vyjmou se uvolněním a vytažením z kontaktů.
D. Halogenové žárovky: před vyjmutím je třeba uvolnit zajišťovací pružinky z uložení.
E. Halogenové žárovky: před vyjmutím je třeba uvolnit zajišťovací pružinky z uložení.
Obr. 21A0J0117m

5/21 W–
55 W
55 W
D1S
21 W
21 W 5W –
–
5W
55 W
21 W
21 W
10 W 5W
5W
5WA
– D
D
– B
BA
–
– AE
B
B CA
C AW21/5W LEDH7
H7
F
WY21W P21WW5W LED
LED
W5W H1
P21W
P21W
C10W W5W C5W
W5W

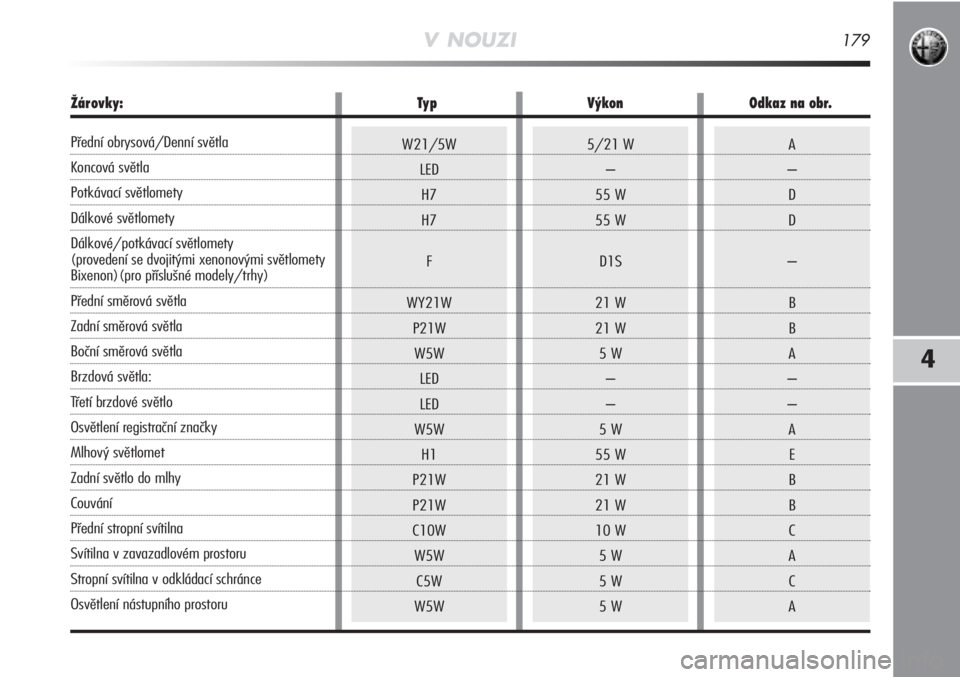

Žárovky: TypVýkonOdkaz na obr.
Přední obrysová/Denní světla
Koncová světla
Potkávací světlomety
Dálkové světlomety
Dálkové/potkávací světlomety
(provedení se dvojitými xenonovými světlomety
Bixenon)(pro příslušné modely/trhy)
Přední směrová světla
Zadní směrová světla
Boční směrová světla
Brzdová světla:
Třetí brzdové světlo
Osvětlení registrační značky
Mlhový světlomet
Zadní světlo do mlhy
Couvání
Přední stropní svítilna
Svítilna v zavazadlovém prostoru
Stropní svítilna v odkládací schránce
Osvětlení nástupního prostoru
V NOUZI179
4

180V NOUZI
VÝMĚNA ŽÁROVKY U VNĚJŠÍCH SVÍTIDEL
PŘEDNÍ OPTICKÉ SKUPINY obr. 22
Obsahují žárovky obrysových, potkávacích, dálkových a směrových
světel. Uspořádání žárovek:
A. Obrysová/denní světla a dálkové světlomety;
B. Potkávací světlomety;
C. Směrová světla.
OBRYSOVÁ SVĚTLA/DENNÍ SVĚTLA
Postup při výměně žárovky:
❍sejměte kryt A-obr. 22;
❍krátkým otočením objímky B-obr. 23 vytáhněte žárovku
a vyměňte ji;
❍namontujte zpět objímkuBaujistěteseořádnémupevnění;
❍namontujte zpět kryt A-obr. 22.
DÁLKOVÉ SVĚTLOMETY
Postup při výměně žárovky:
❍sejměte kryt A-obr. 22;
❍krátkým otočením objímky C-obr. 23 vytáhněte žárovku
avyměňteji;
❍namontujte zpět objímku a ujistěte se o řádném upevnění;
❍namontujte zpět kryt A-obr. 22.
Obr. 22A0J0021mObr. 23A0J0041m

V NOUZI181
4
POTKÁVACÍ SVĚTLOMETY
Žárovky se žhavicím vláknem
Postup při výměně žárovky:
❍sejměte kryt B-obr. 22;
❍sejměte kryt A-obr. 24 žárovky;
❍vytáhněte žárovku a vyměňte ji;
❍namontujte zpět objímku a ujistěte se o řádném upevnění;
❍namontujte zpět kryt B-obr. 22.
S (dvojitými xenonovými) výbojkovými
žárovkami
(pro příslušné modely/trhy)
SMĚROVÁ SVĚTLA
Přední
Pro výměnu žárovky vezměte klíč A-obr. 25 (který je uložen
ve schráně na doklady), zasuňte ho do otvoru B a objímku otáčejte
proti směru hodinových ručiček. vyjměte žárovku a vyměňte ji;
Obr. 24A0J0040m
Nechejte si žárovky vyměnit u autorizovaného
servisu Alfa Romeo.
Obr. 25A0J0018m

182V NOUZI
Boční
Postup při výměně žárovky:
❍zatlačením na kryt A-obr. 26 stlačte svorku B; vytáhněte optickou
skupinu ven;
❍otočte objímkou C proti směru hodinových ručiček, vytáhněte
žárovku a vyměňte ji;
❍zasuňte objímku žárovky C do krytu a otočte jí ve směru
hodinových ručiček;
❍namontujte celou skupinu zpět a ujistěte se o zaklapnutí vnitřní
svorky B.
MLHOVÁ SVĚTLA
(u příslušných verzí)
Nechejte si žárovky vyměnit u autorizovaného servisu Alfa Romeo.
ZADNÍ OPTICKÉ SKUPINY
Optická skupin se zpřístupní po uvolnění bočního obložení zava-
zadlového prostoru (viz obr. 27). Obsahují žárovky obrysových,
směrových a brzdových světel.
OBRYSOVÁ/BRZDOVÁ SVĚTLA
Tvoří je diody LED. Tato světla si nechejte vyměnit u autorizova-
ného servisu Alfa Romeo.
SMĚROVÁ SVĚTLA
Při výměně žárovku vytáhněte objímku A-obr. 27.
Obr. 26A0J0042mObr. 27A0J0043m

V NOUZI183
4
ZADNÍ MLHOVÁ SVĚTLA/SVĚTLO COUVÁNÍ
Žárovky do zadního mlhového světla A-obr. 28 nebo světla couvání
B si nechejte vyměnit u autorizovaného servisu Alfa Romeo.
OSVĚTLENÍ REGISTRAČNÍ ZNAČKY
Postup při výměně žárovky:
❍demontujte kryty A-obr. 29;
❍otočením objímky B-obr. 30 ve směru hodinových ručiček
vytáhněte žárovku C a vyměňte ji.
TŘETÍ BRZDOVÉ SVĚTLO
Světlo je umístěno na dveřích zavazadlového prostoru a žárovku
tvoří dioda LED. Tato světla si nechejte vyměnit u autorizovaného
servisu Alfa Romeo.
Obr. 28A0J0044mObr. 30A0J0045m
Obr. 29A0J0046m
